OMG полностью металлический алюминиевый прямой экструдер с двойным приводом Bowden

OMG полностью металлический алюминиевый прямой экструдер с двойным приводом Bowden

Особенности:

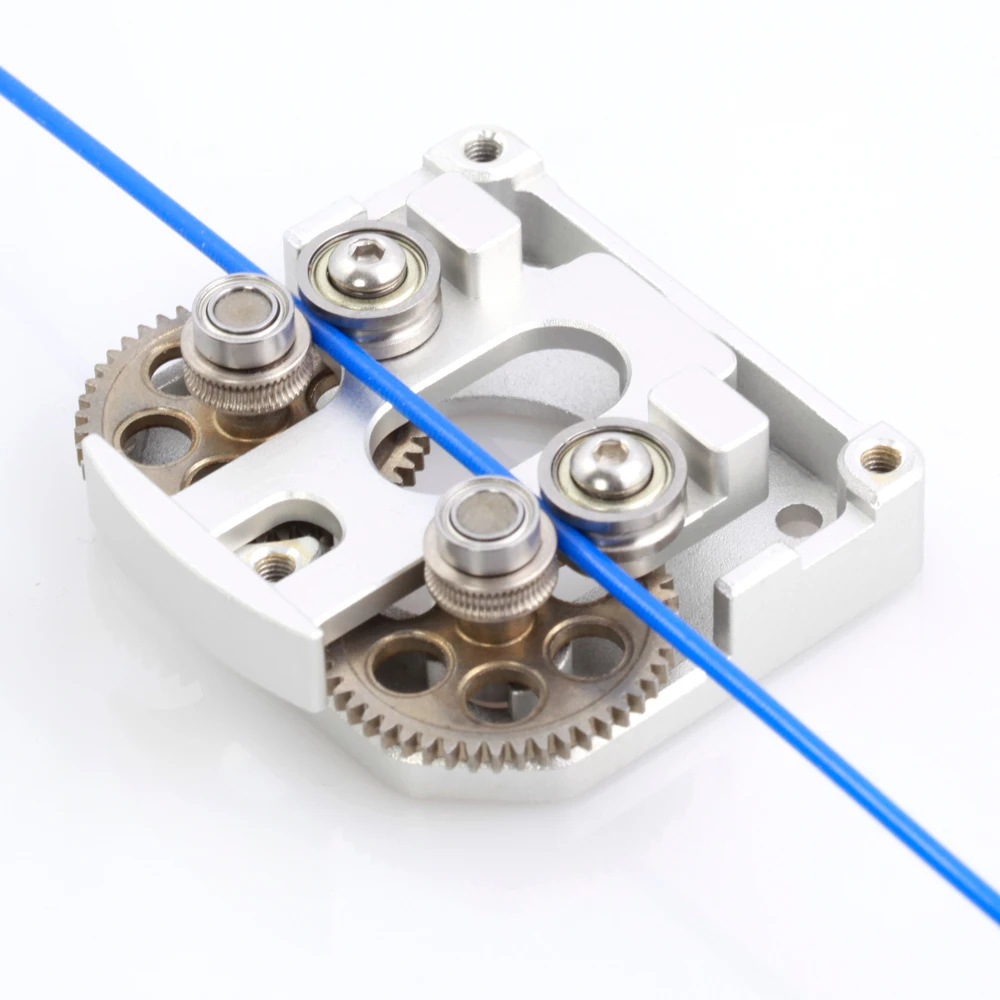

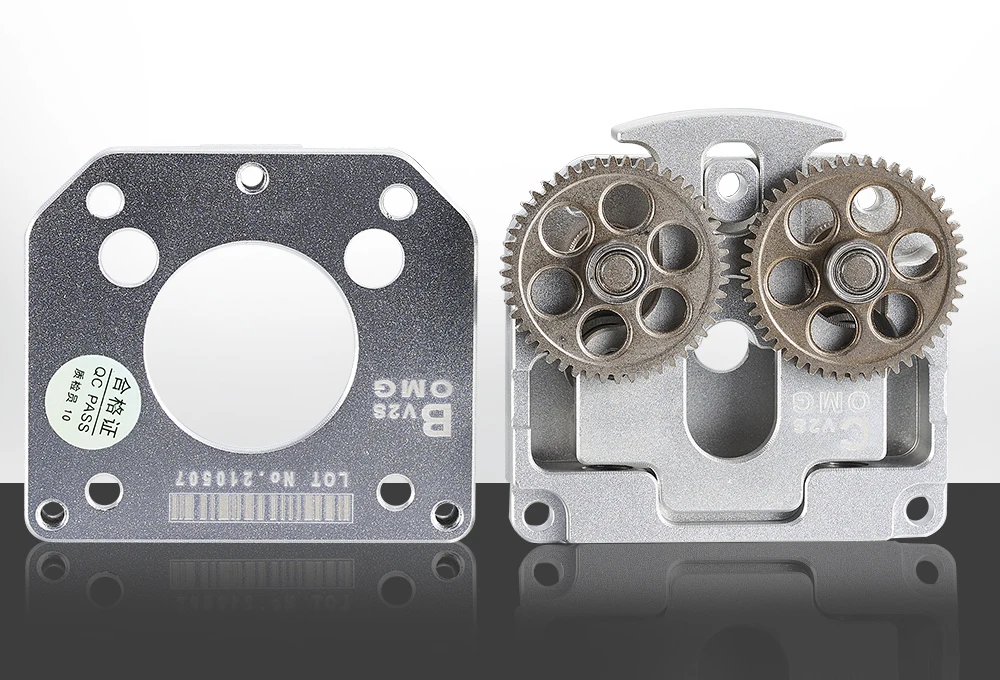

CNC цельнометаллический активный двухзубчатый экструдер
Способ работы:
Прямая подача нити на большие расстояния (легко изменить)

Совместимые аксессуары: E3D v6 шланг из титанового сплава, насадка из титанового сплава, адаптер из титанового сплава M6...

Спасибо за отзывы некоторых клиентов, проблемы с передачей, продукт был улучшен.

Примечание по установке: зазор шестерни регулируется. Зарезервировать 0,3 мм разрыв в монтажное отверстие.
Для получения подробной информации, пожалуйста, проверьте: //github.com/my3dltd/OMG-V2-S/blob/main/OMG%20V2-S%20Installation%20Instructions.pdf
Команда MY3D

Совместимые модели

CR-10 Creality
CR-10-S Creality
CR-10-S5 Creality
CR-10-S4 Creality
Creality CR-10 MINI
Creality CR-20 / Creality CR-20 Pro
Ender 2 / Ender 3 / Ender 3 Pro / Ender 5
TronXY X5S
TronXY X5S
Tevo Tornado

▶Идентификатор продукта: OMG-V2-S экструдер

Подходящий диаметр нити 1,75 мм
Диаметр экструзионного колеса: 8 мм
Коэффициент уменьшения экструзии: 1:3
Выход крутящего момента двигателя 3 раза
36 42 шаговые двигатели могут быть использованы

Размеры F: 19,5*42*48 мм

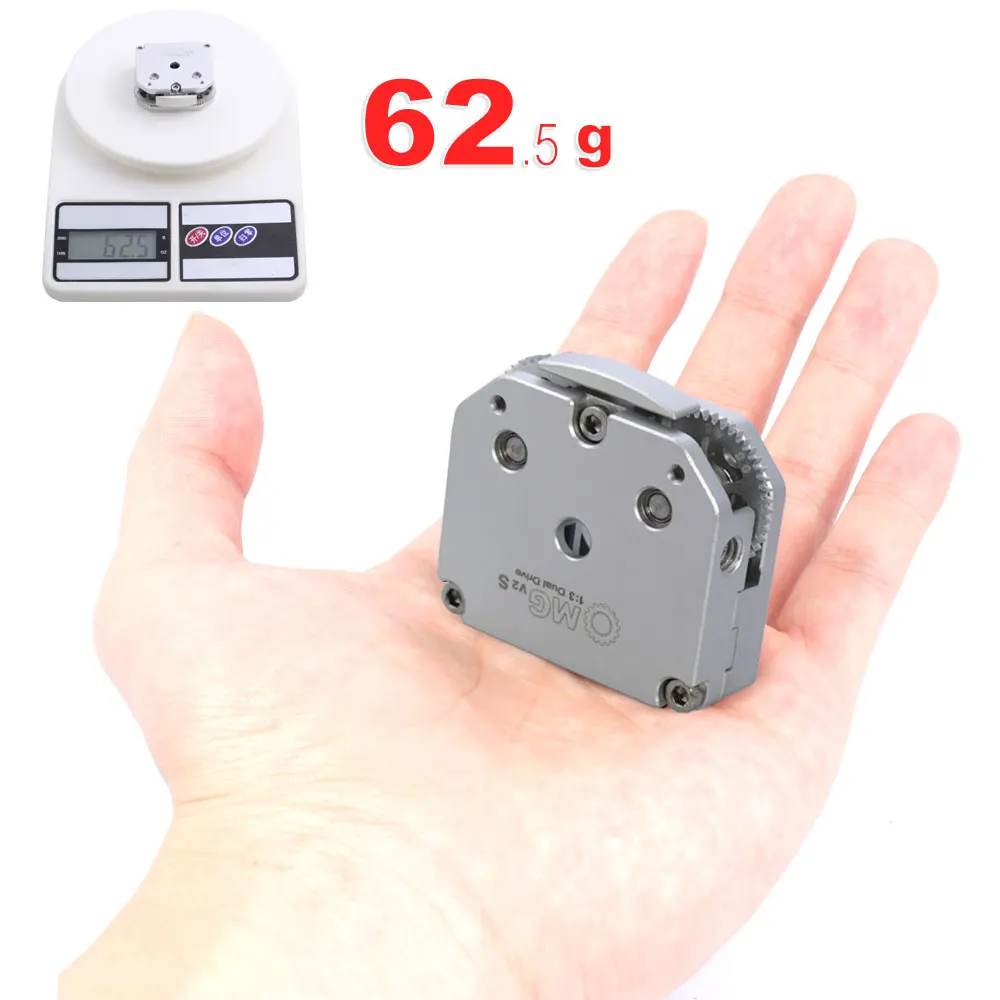

Вес около: 64 г (F)

V2 S-обновленная версия V2
3D Шаг файл и инструкции по установке скачать:
//github.com/my3dltd/OMG-V2-S

Изменение значения шага

42/шаговый двигатель Шаг подход angle1.8 ° (Импульсный номер)
16 отделений: 385

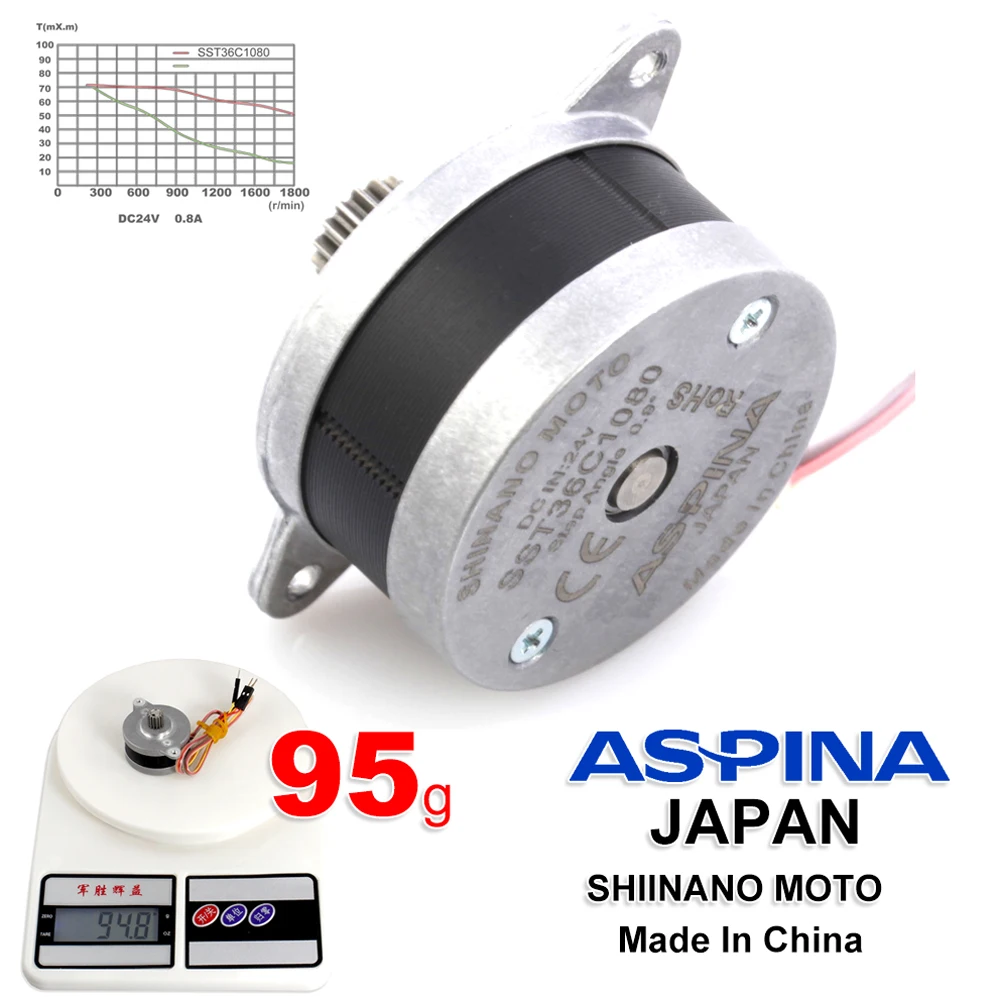

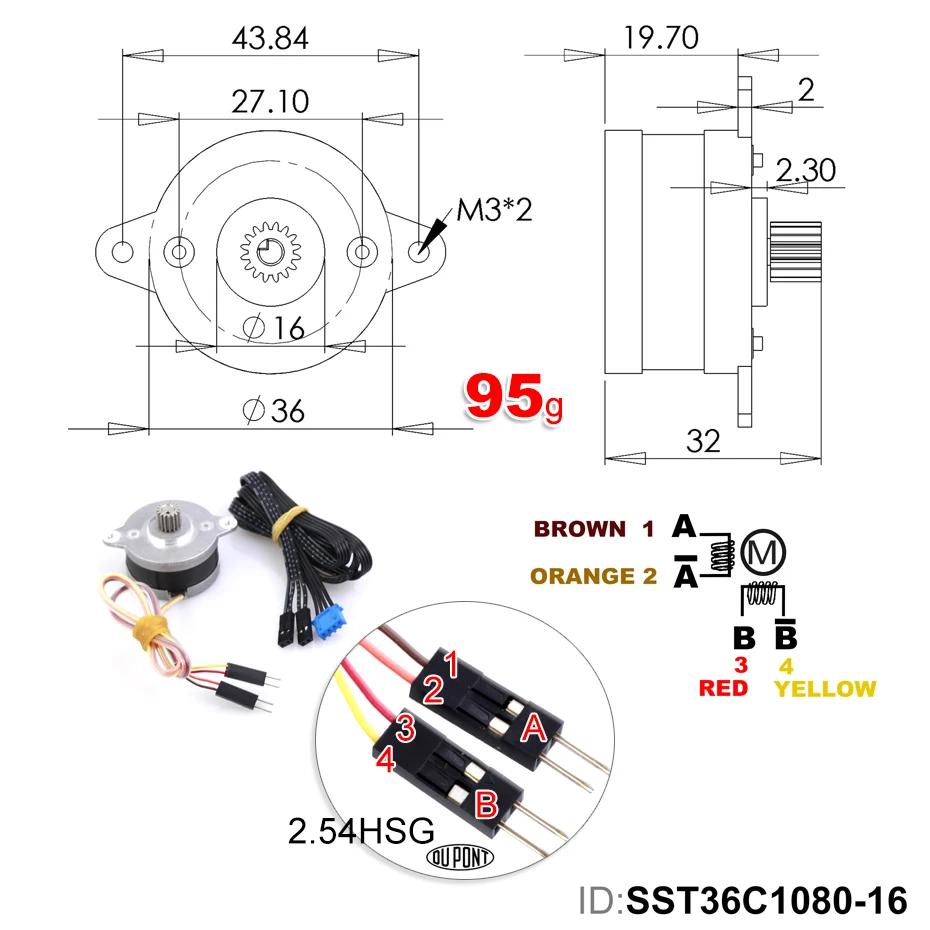

36 шаговый двигатель, шаг угол 0,9 °
16 отделений: 760


Диаметр экструзионного колеса:
OMG-V2 S: 8 мм
Приведенные выше значения приведены только для справки: рекомендуется напечатать модель с фиксированным числовым размером для измерения точности печатного продукта.

Решить рисунок

Отвод является точным и может регулироваться на более высокую скорость,
Тест-установка-PLA ABS твердая нить: скорость вытягивания (мм/с) 25-30 расстояние (мм) 6-8
Гибкие нити, такие как ТПУ, должны быть повторно отрегулированы в соответствии с различными материалами.

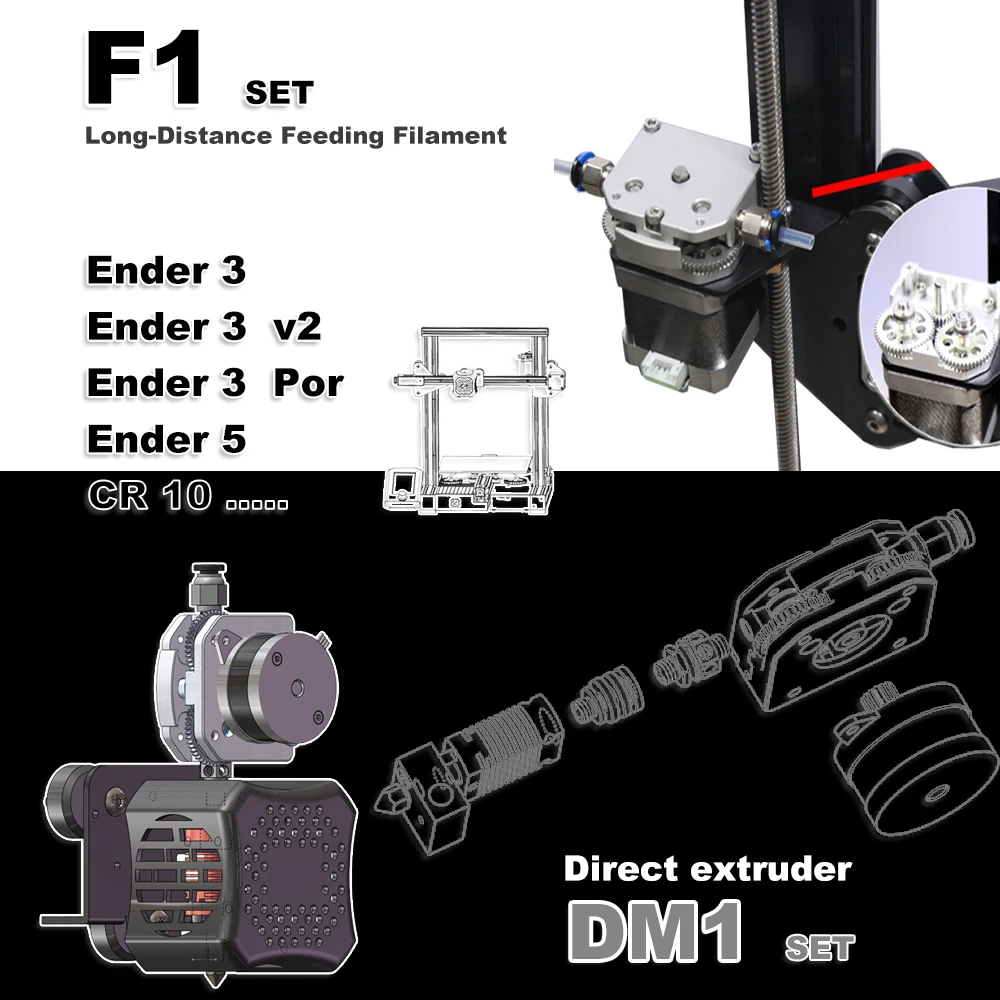

Совместимый 3D-принтер

Стандартный двигатель монтажное отверстие 42 шаговый двигатель
Удаленная экструзия совместима с большинством 3D-принтеров из алюминиевого профиля (стандартный 42 шаг отверстия для крепления шагового двигателя 31 мм), включая Ender 3 Ender3 v2 Ender 3 pro и т. д.

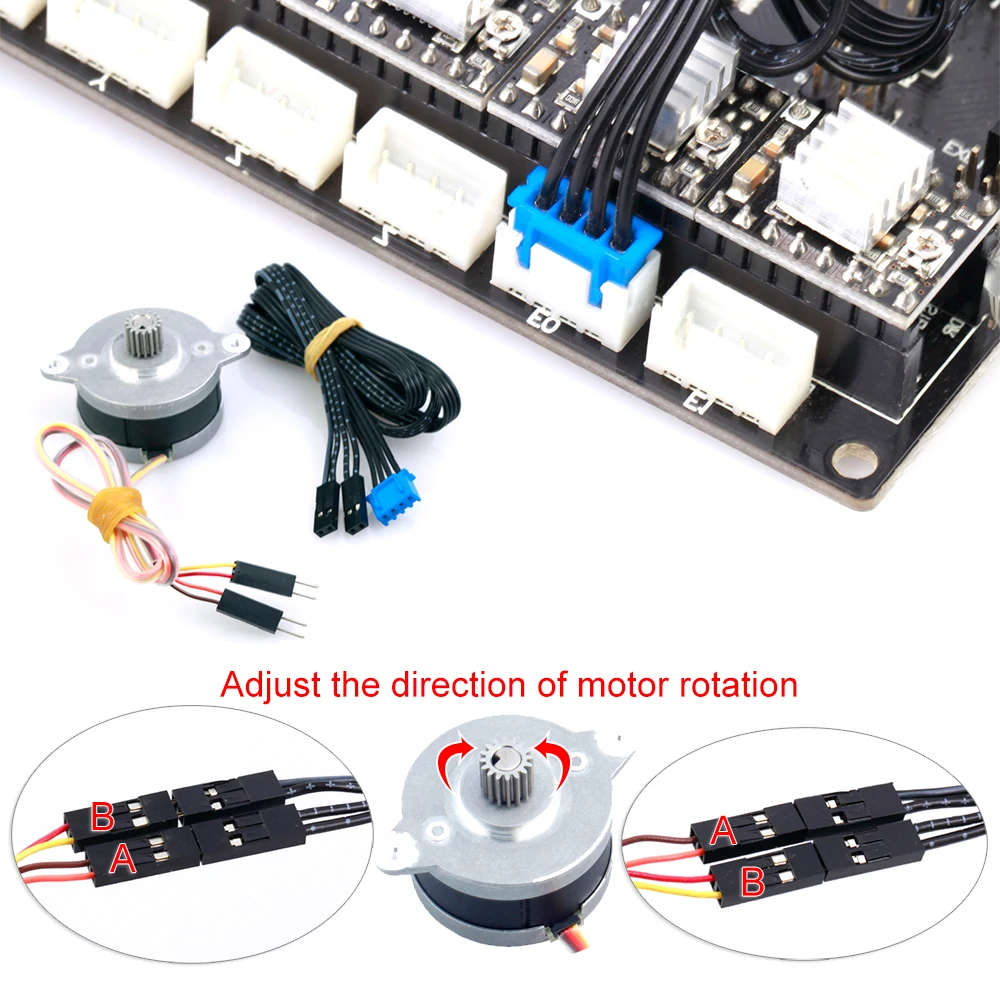

Совместимость с левой и правой рукой

Отрегулируйте # Invert шаговое направление.
> INVERT_E0_DIR 1 или 0

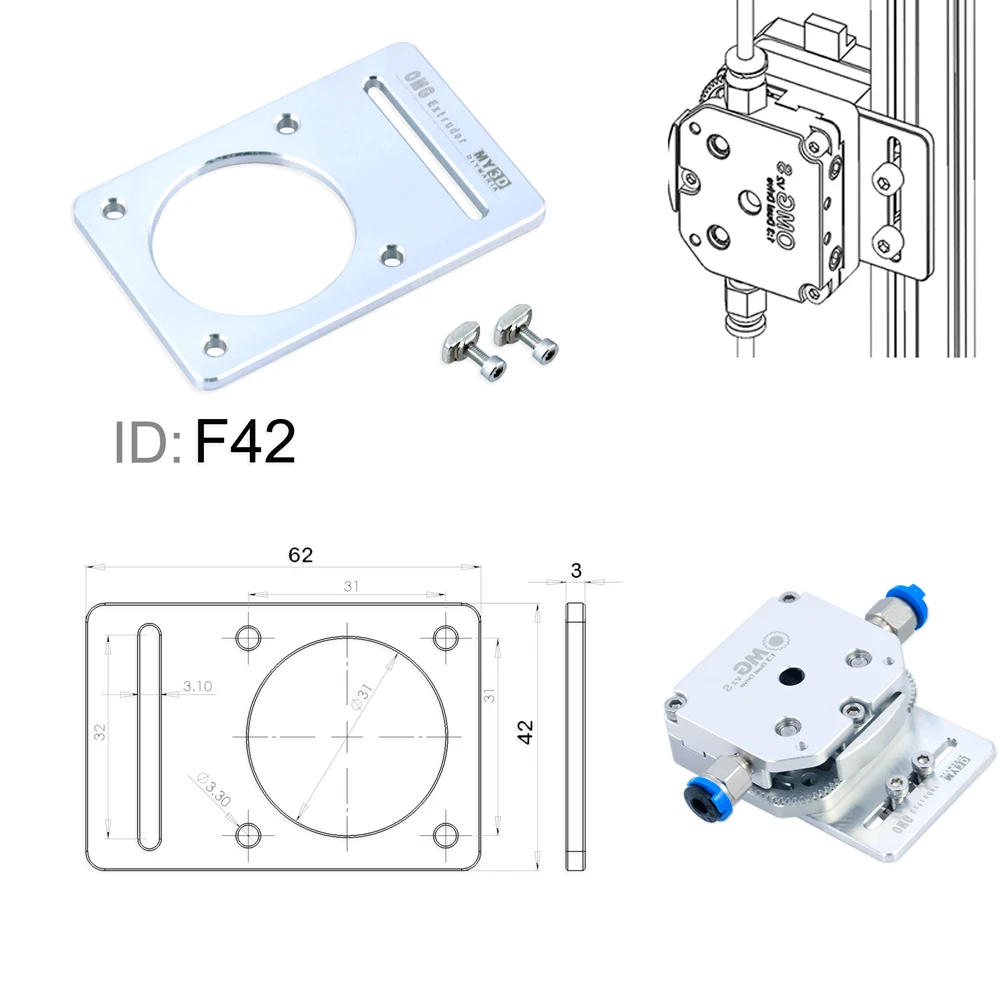

Монтажная пластина дальнего расстояния

OMG ID:F42
Подходит для стандартных алюминиевых профилей 20*20.
Алюминий с ЧПУ

Эта Монтажная пластина не является необходимой. Некоторые машины не могут быть использованы, например, введите 3 в 2.

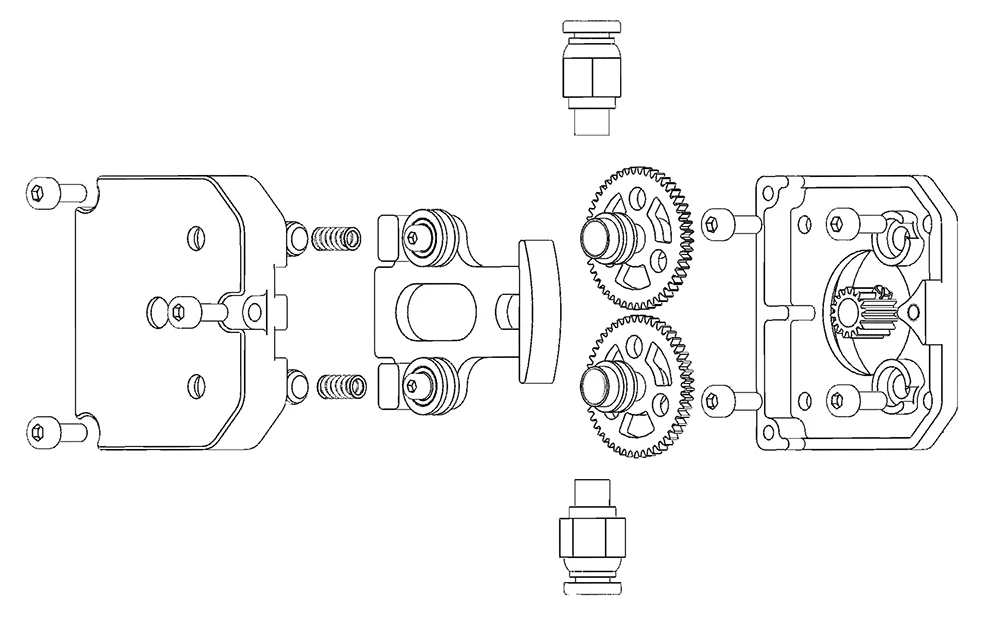

Установка

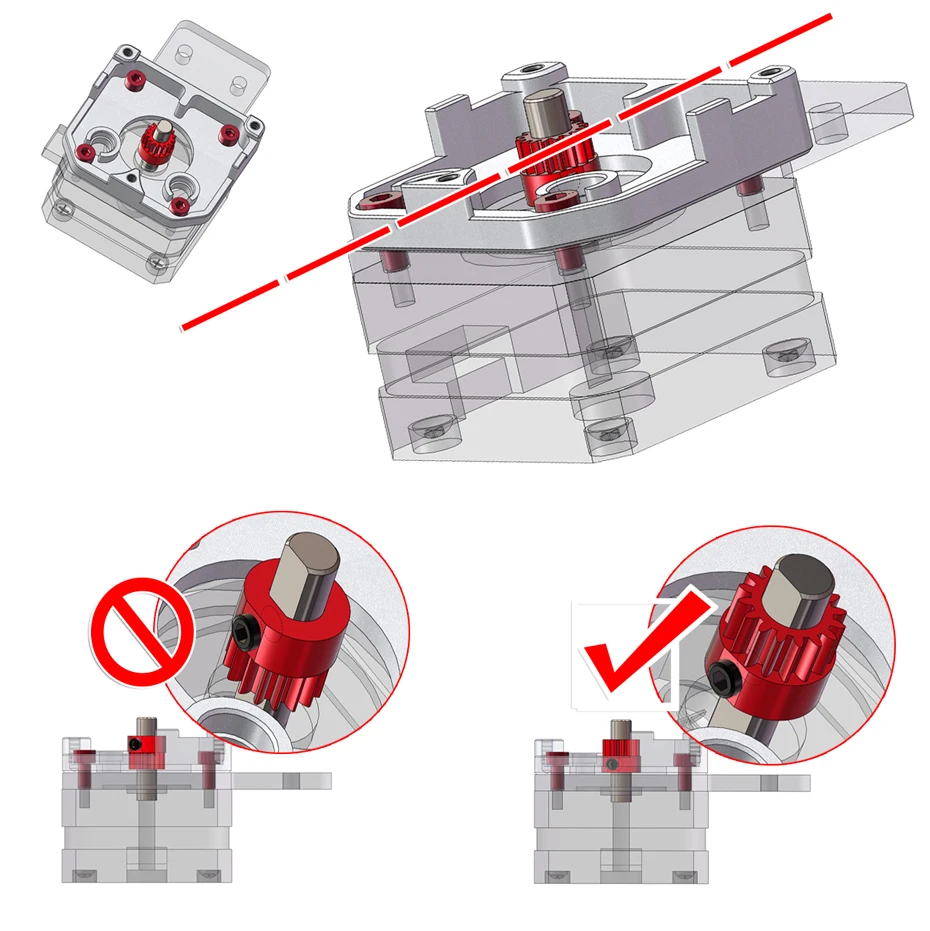

Обратите внимание на шестерню шагового двигателя и затяните положение винта, чтобы предотвратить помехи с редуктором. Правильно, как показано ниже.

Установка прямой экструзии

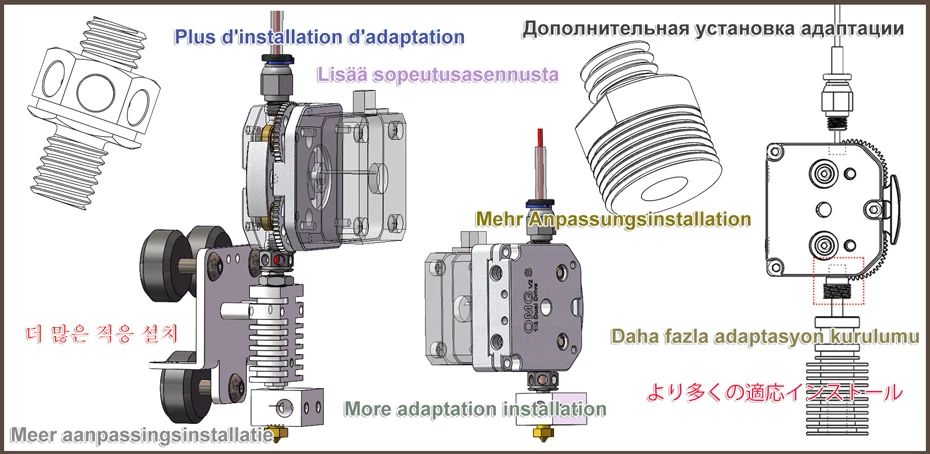

Адаптация для близкого расстояния, мы будем продолжать увеличивать адаптацию и установку аксессуаров, подходящих для различных моделей.

Ниже приведены некоторые из адаптированных частей

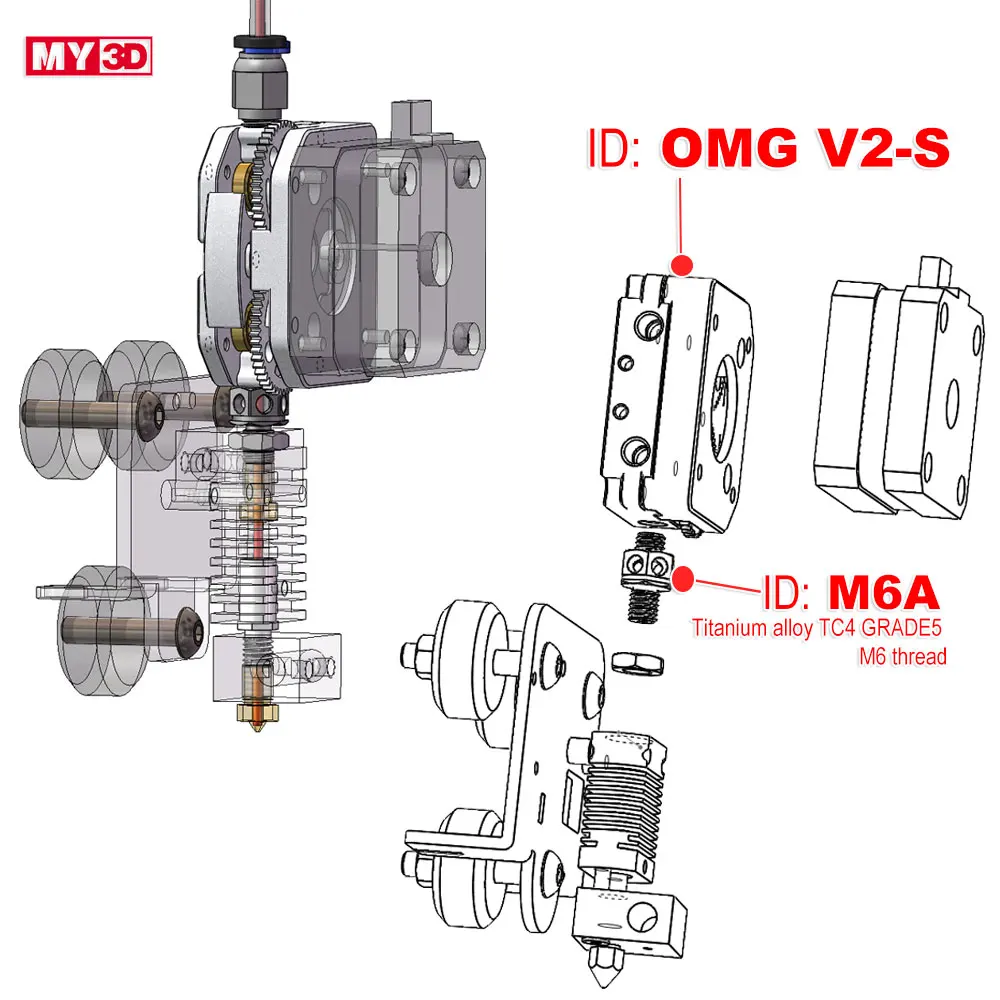

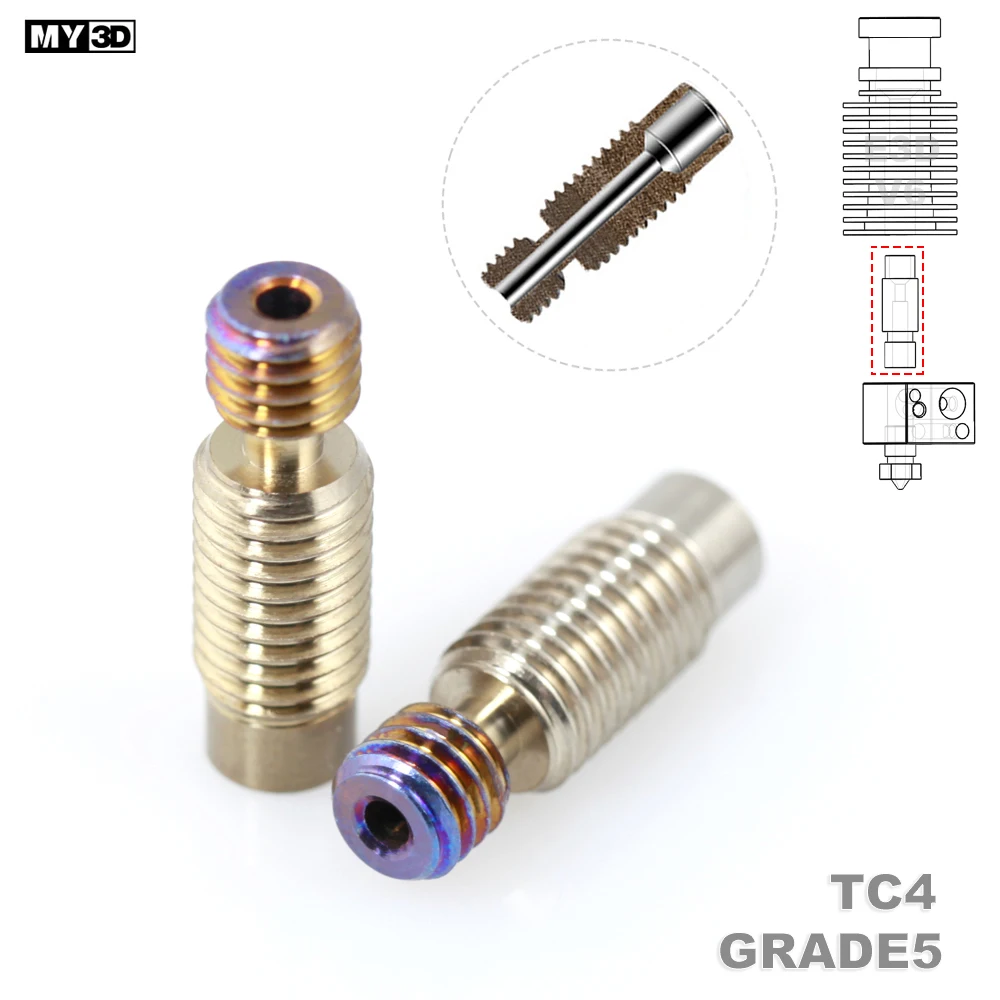

ID:M6A (TC4)

Материал титанового сплава. TC4
Резьба M6 на обоих концах, прозрачная тефлоновая труба внутри среднего сквозного отверстия, вы можете наблюдать нить, и она не имеет теплопроводности.
Характеристики: между горячим концом и теплоотводом подключение: Рабочая температура-100 ~ 550 (℃)
Сила TC4 sb = 1.012GPa, плотность g = 4,51g/cm3, удельная прочность sb/g = 23,5,
Теплопроводность составляет 1/5 от железа и 1/10 от алюминия. Теплопроводность TC4 l = 7,955 Вт/м · K.

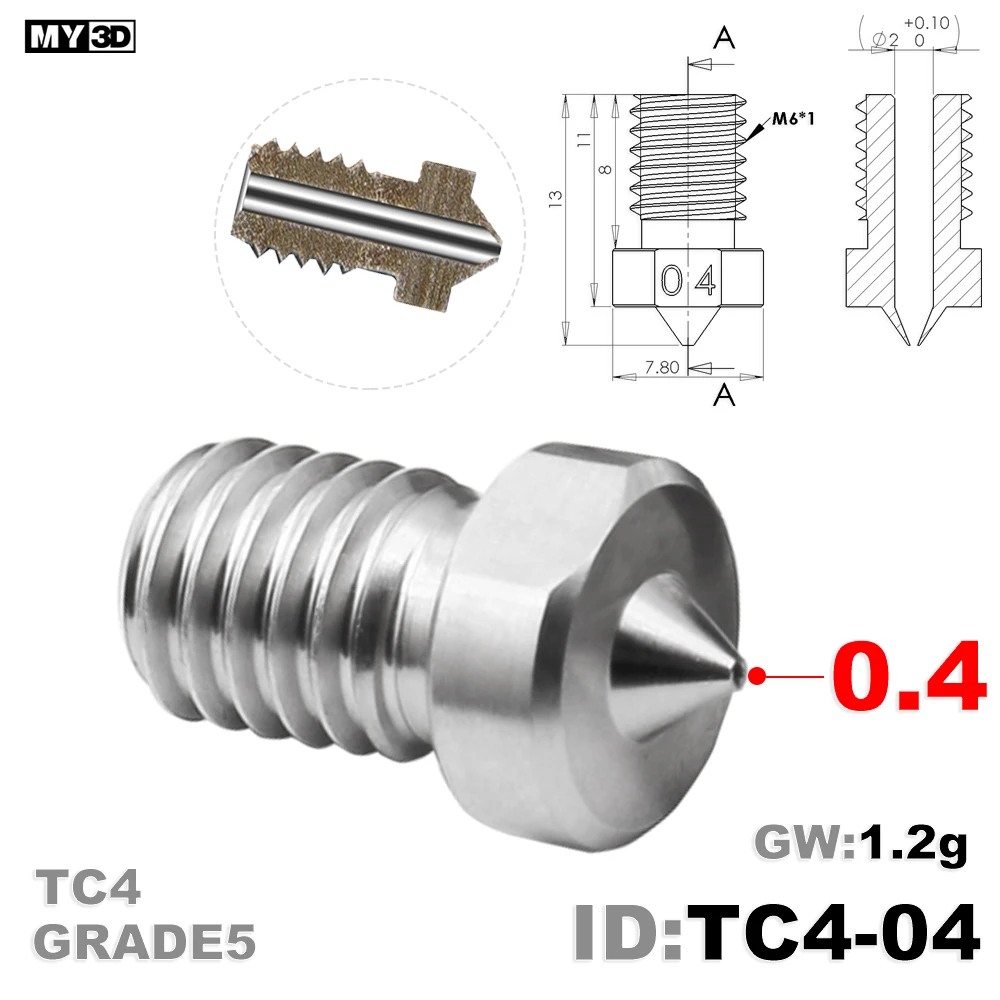

ID:TC4-04

Материал: Титан насадки из сплава, диаметр 0,4 мм

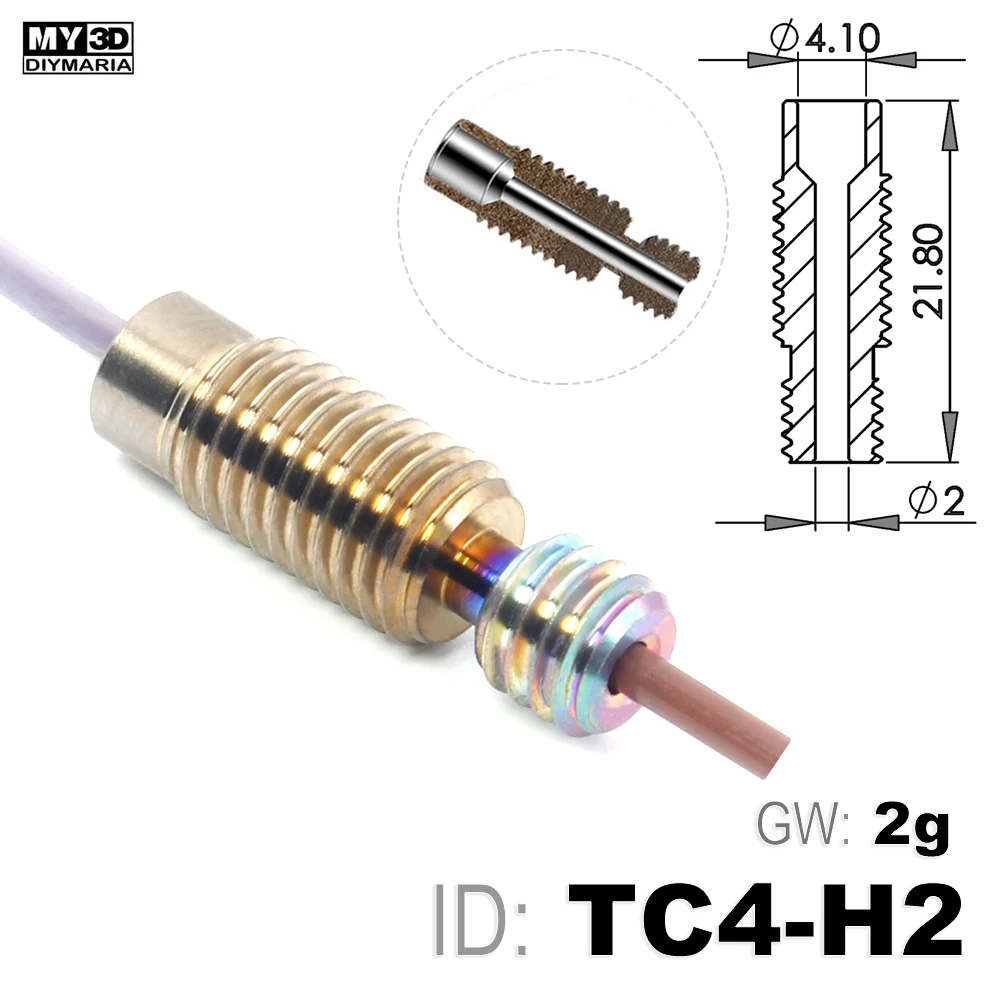

ID:TC4-H2

Материал: шланг из титанового сплава, тефлон не подключается непосредственно к нагревательному блоку. Избегайте высокой температуры тефлонового шланга плавления.
Тепловыделение E3D v6 M7 резьба
Горячий Конец Резьба M6

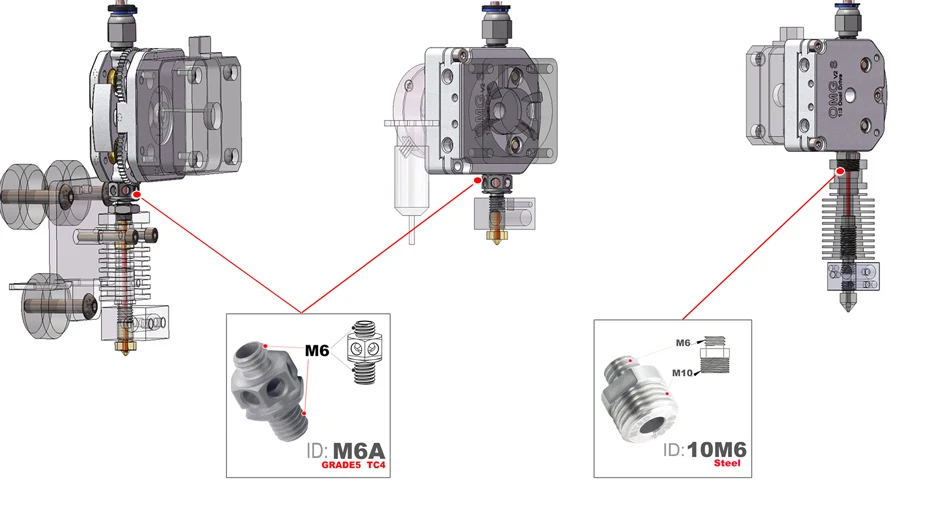

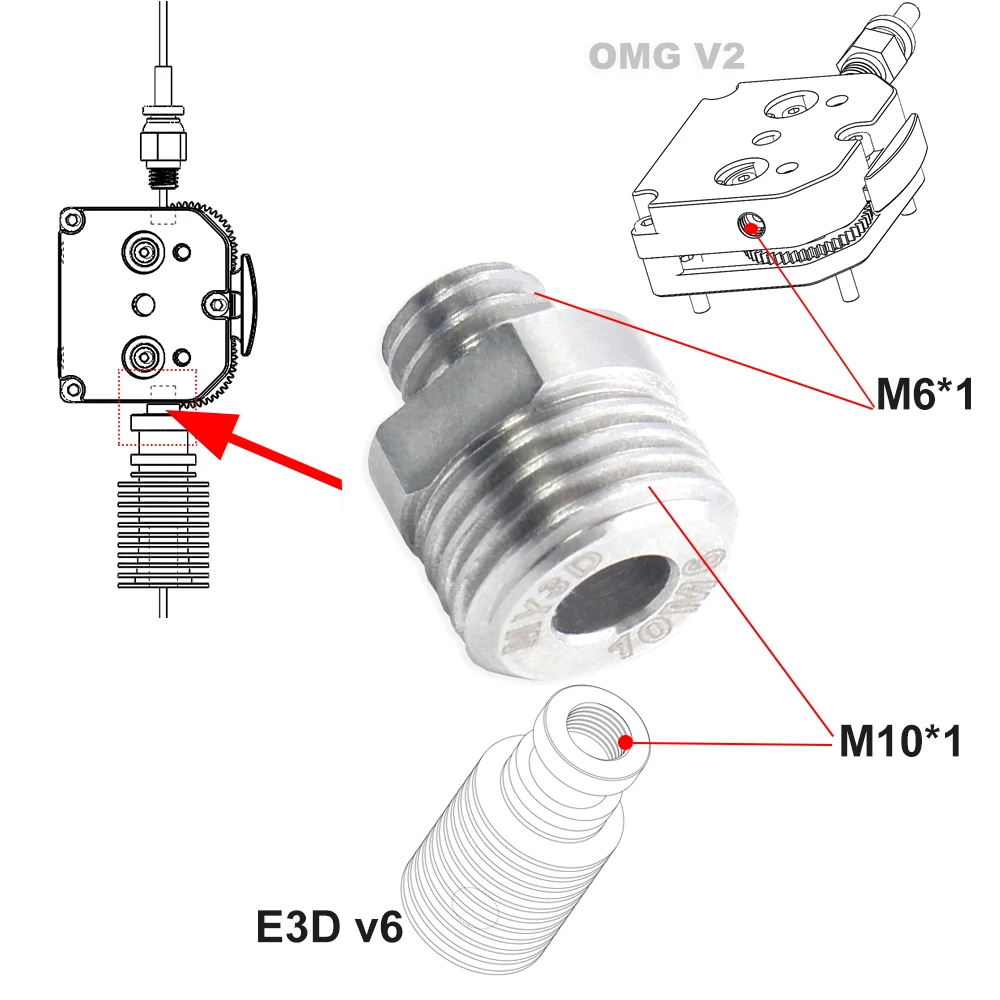

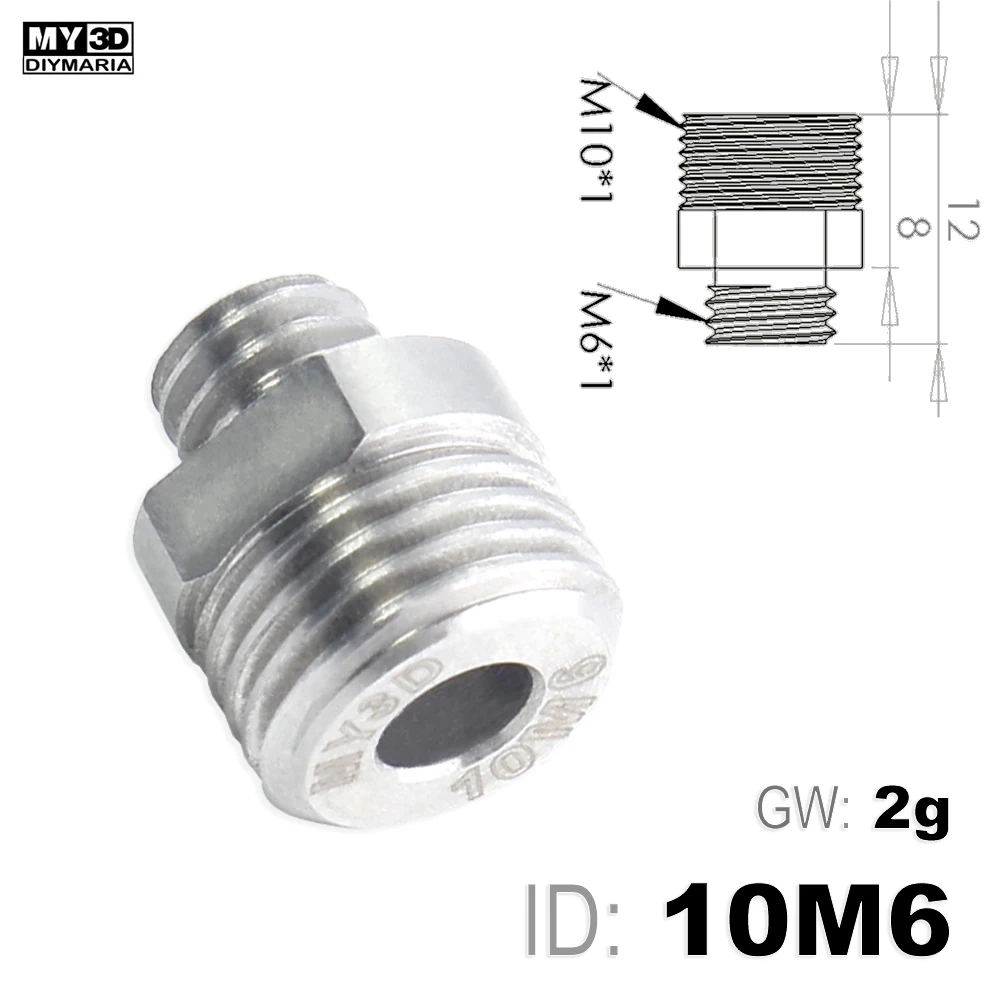

ID:10M6

Материал: нержавеющая сталь
Соедините OMG экструдер и E3D v6
Резьба M6 M10

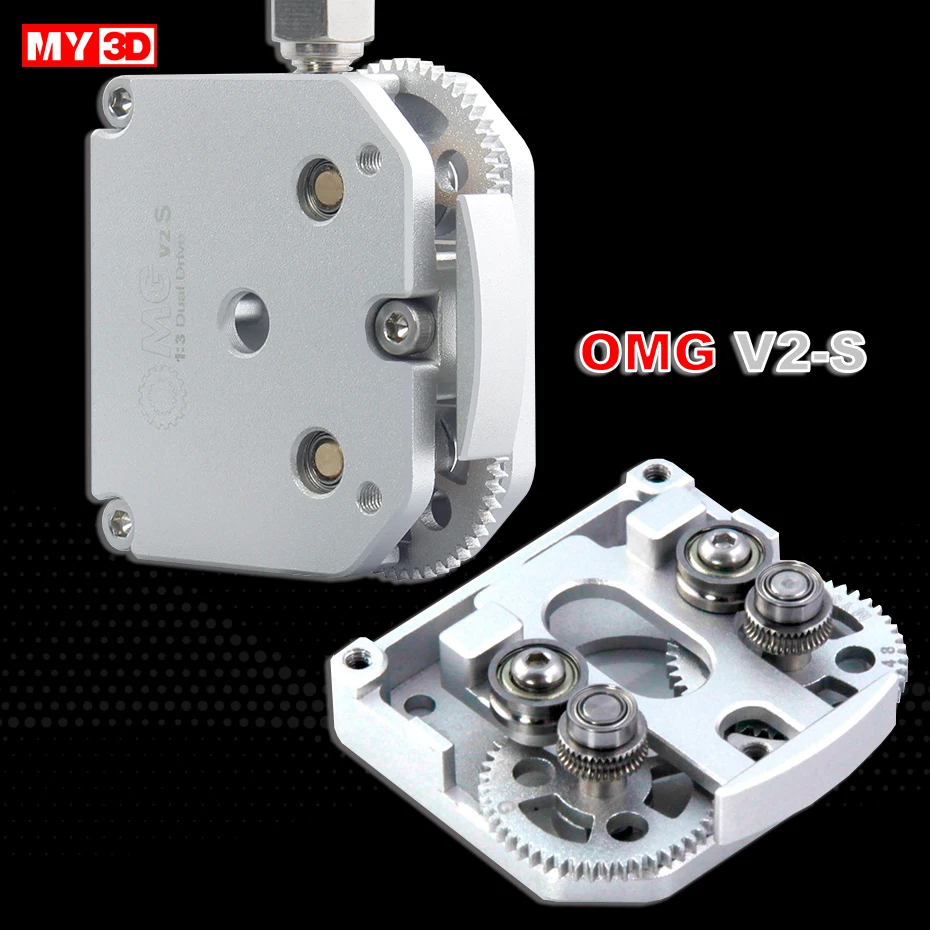

Инструкции по обновлению OMG V2-S

1/измените цвет на обработку серебристо-пескоструйного окисления.

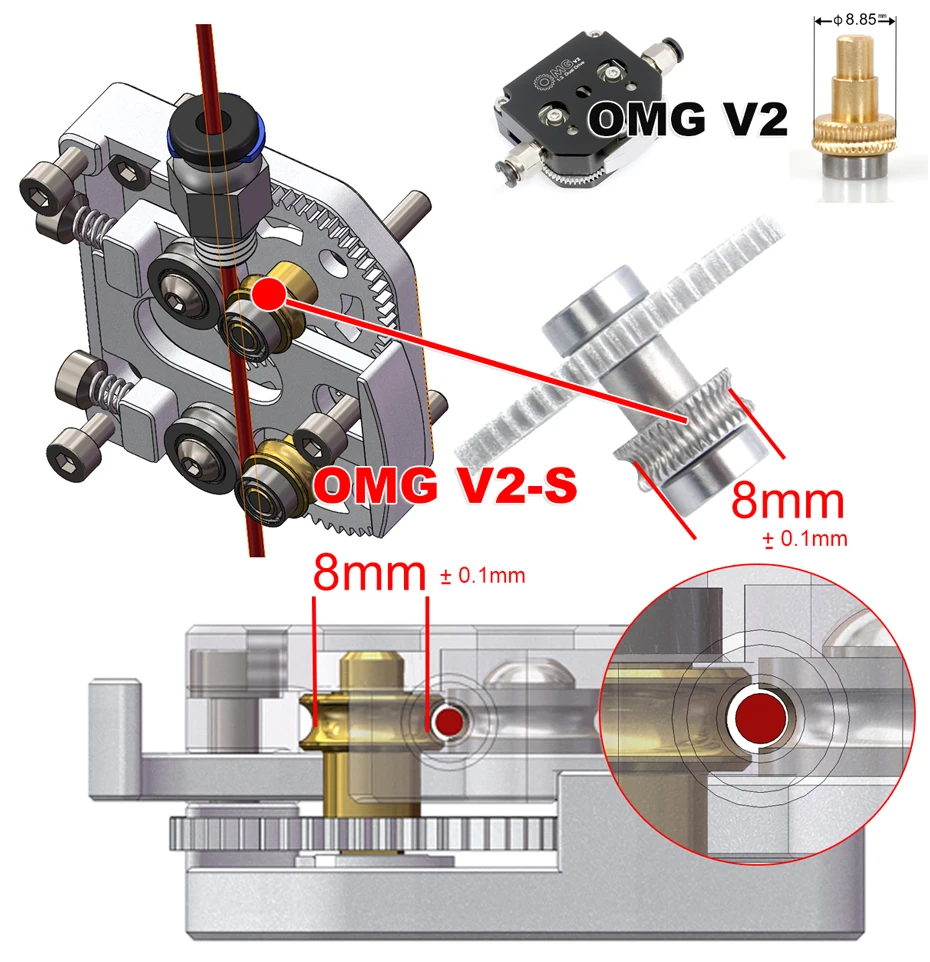

2/диаметр шестерни модернизированной модели V2-S регулируется до 8 мм, а дуга нити увеличивается.
(V2 старый диаметр шестерни 8,8 не совместим с V2-S)

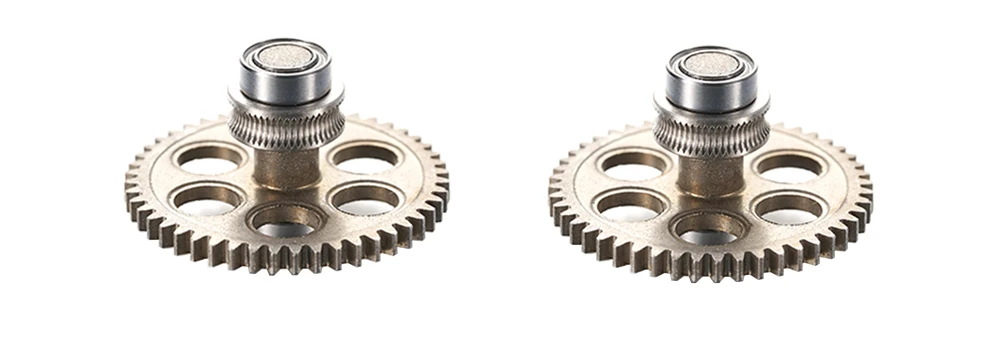

3/добавлены 2 варианта стальной шестерни и медной шестерни.

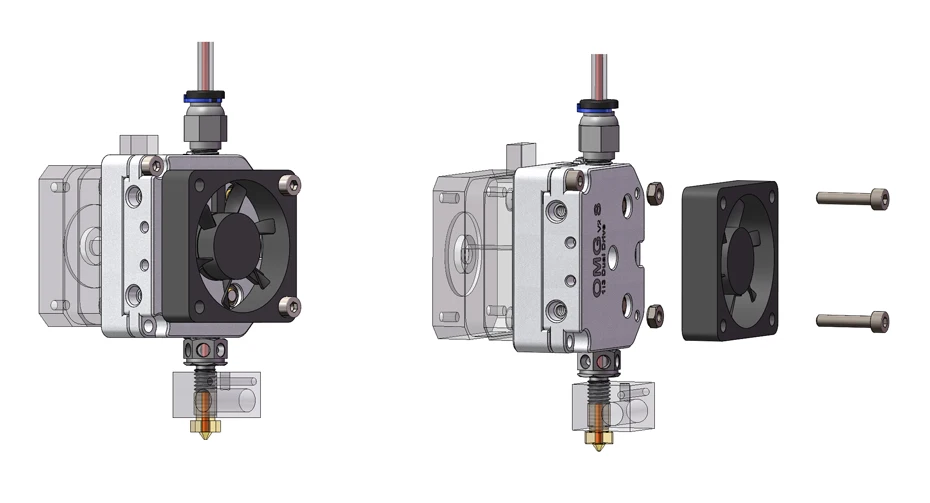

4/дополнительная поддержка для автоматического выравнивания BL и 40 вентиляторов охлаждения монтажных отверстий.
Если вам нужны старые шестерни OMG V2. Мы будем продолжать оказывать поддержку (только медные шестеренки).

3D Шаг загрузки файла:
//github.com/my3dltd/OMG-V2-S

V2-S экструдер-вогнутая дуга шестерни накаливания больше, что увеличивает площадь контакта с нитью.

Расположение нити через отверстие для позиционирования отличается, а шестерни V2-S и V2 не универсально совместимы.
