Модель продукта: ups-1228-12

Описание продукта:

UPS-1228-12Это высокоэффективный модуль питания постоянного тока UPS, предназначенный для приложений, требующих резервного питания постоянного тока. Модуль имеет широкий диапазон входного напряжения. Свинцово-кислотная батарея, литий-ионный, литий-полимерный и литий-фосфатный аккумулятор используются в качестве резервных батарей, с идеальной функцией управления зарядкой. В то же время схема стабилизации напряжения с бортовым автоматическим повышением напряжения и падением может напрямую обеспечить питание постоянного тока для оборудования после стабилизации напряжения. При переключении между входным источником питания и батареей выходное напряжение стабильно, и работа нагрузки не влияет.

Когда входной источник питания приведен в действие, модуль заряжает аккумулятор и выводит стабилизированный источник питания на устройство. Когда Входная мощность отключена, модуль автоматически переключается на питание батареи и обеспечивает стабилизированный источник питания для оборудования. Время переключения равно нулю, что не повлияет на работу нагрузки. Когда батарея работает, бортовой MCU будет контролировать напряжение батареи в режиме реального времени. Когда аккумулятор разряжается до установленного порогового напряжения, источник питания автоматически отключит выход и войдет в режим сна низкого энергопотребления. Источник питания может быть запущен только тогда, когда вход включен снова или напряжение батареи восстановлено до порогового напряжения запуска.

Обратите внимание, что зарядная часть этого модуля является понижающей зарядкой. Напряжение входного источника питания должно быть на 1 в выше, чем напряжение отключения зарядки аккумулятора для зарядки. Например, батарея использует свинцово-кислотный аккумулятор 12 В с отключенным напряжением зарядки 13,8 В, поэтому Входная мощность должна быть постоянного тока от 14,8 в до 28 В. Мы можем выбрать обычный адаптер питания 19 В или 24 В в качестве входной мощности.

Независимо от того, сколько напряжения Входная мощность или напряжение батареи, выходное напряжение может быть отрегулировано между 3 в и 28 В.

Применение диапазон

L  Обеспечивает резервную мощность для одного компьютера 12 В

L  Резервный источник питания для контроля доступа и безопасности

L  Промышленная система управления резервного питания

ПродуктХарактеристика

L  Широкий диапазон входного напряжения: 10-28 в

L  Высокая мощность стабилизированный выход 100 Вт (выход 12 В, 8.3A)

L  Выходное бесшовное переключение, автоматическое переключение на питание батареи при выходном напряжении, непрерывное выходное напряжение, нулевое время переключения.

L  Выходное напряжение: регулируется между 2-28 В или фиксированным выходным напряжением (опционально между 2-28 в). Пожалуйста, укажите при покупке. По умолчанию доставка регулируется

L  Выходной ток: 8.3A, пиковое значение: 10A

L  Вход ток: 15th

L  Защита от перегрузки по току и короткого замыкания,Даже если выход короткий, схема будет автоматически защищена

L  Свинцово-кислотная батарея, литий-ионный, литий-полимерный, литий-железо-фосфатный аккумулятор

L  Регулируемое зарядное напряжение (4-23 в)

L  Регулируемый зарядный ток (0.5-5a)

L  3Сценическая высокая эффективность струйка, постоянный ток, постоянное напряжение зарядки, полный самоостановки для предотвращения перезаряда

L  4Светодиодный индикатор состояния для входной мощности, зарядки, разрядки и низкого напряжения батареи

L  Мониторинг напряжения батареи в режиме реального времени, автоматическое отключение выхода и защита батареи в чехол от перегрузки

L  Регулируемое пороговое напряжение батареи под защитой напряжения

L Регулируемые батареи измерять пороговое напряжение

Технические характеристики

, Если не указано иное, рабочие условия заключаются в следующем: входное напряжение 16V, 12V свинцово-кислотная батарея, выход 12V @ 8a, температура окружающей среды 25℃

Вход диапазон напряжения

10-28V

Входной ток (лимит входного предохранителя)

15th

Ток холостого хода

<200uA

Рабочая температура

4585 ℃

Температура хранения

45125 ℃

Средняя наработка на отказ

100000 часов @ 50C

Объем (Д x Ш x В)

110X50X23mm

Вес нетто

70 грамм

Батарея разъем

Замок терминал(По желанию)5557 Американская классификация проводов 2р)

I / O разъем

Блокировки терминал (опционально5557 4P

Характеристики зарядки

Напряжение при зарядке

4-23VС плавной регулировкой

Зарядный ток никель-металл

0,5-5AС плавной регулировкой

При непрерывной зарядке малым током светодиодный индикатор зарядный ток никель-металл

1 / 10 зарядный ток никель-металл

Зарядка выходного тока

В тех случаях, когда зарядный ток никель-металл-опускается до 1 / 10 установленного значения, зарядка заканчивается

Зарядная эффективность преобразования

> 95%

Выход стабилизации напряжения характеристика

Выходное напряжение

2-28VС плавной регулировкой

Выходной ток

8.3A

Выходная мощность

100w

Эффективность преобразования

> 95%

Выход пульсации

<80mVР-р

Точность стабилизации напряжения

2%

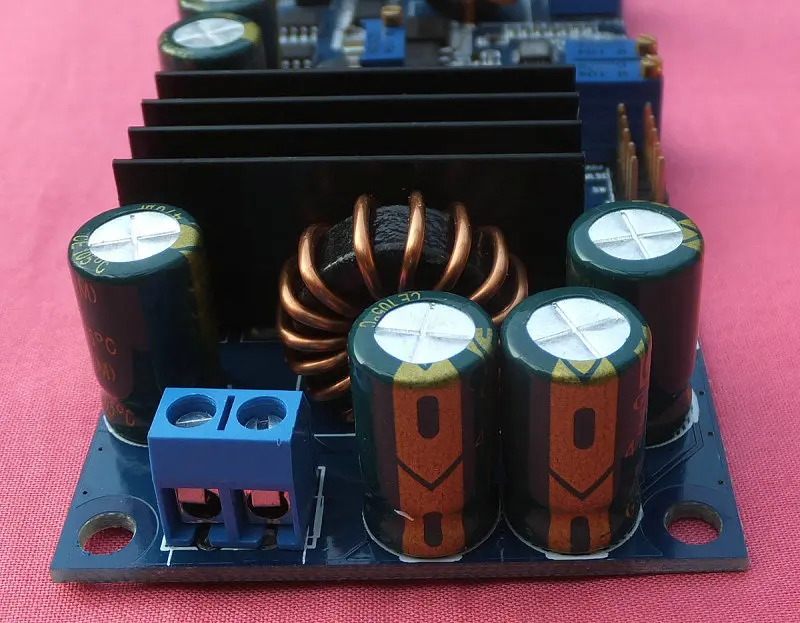

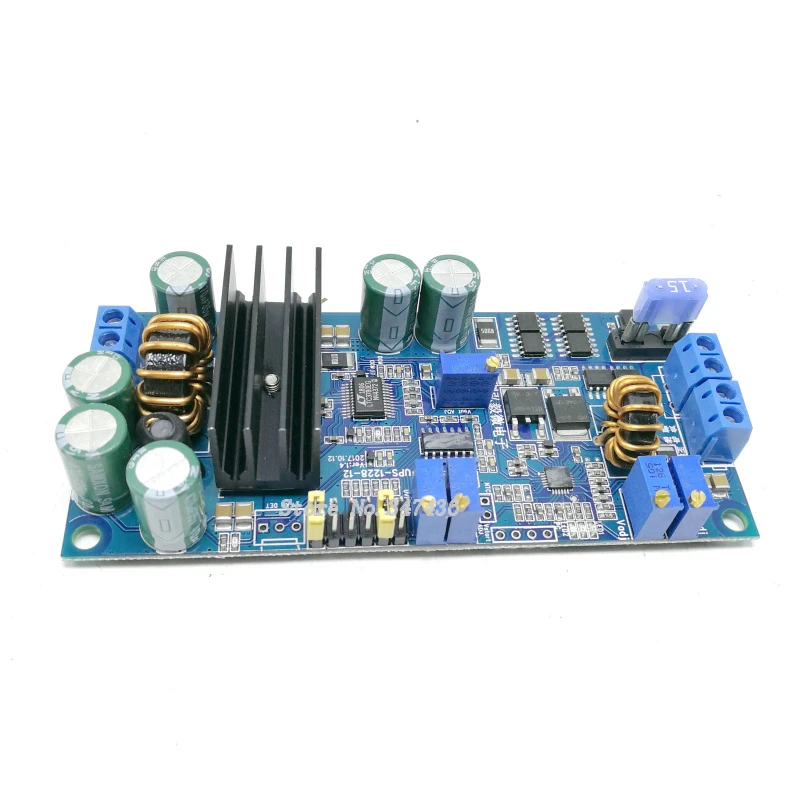

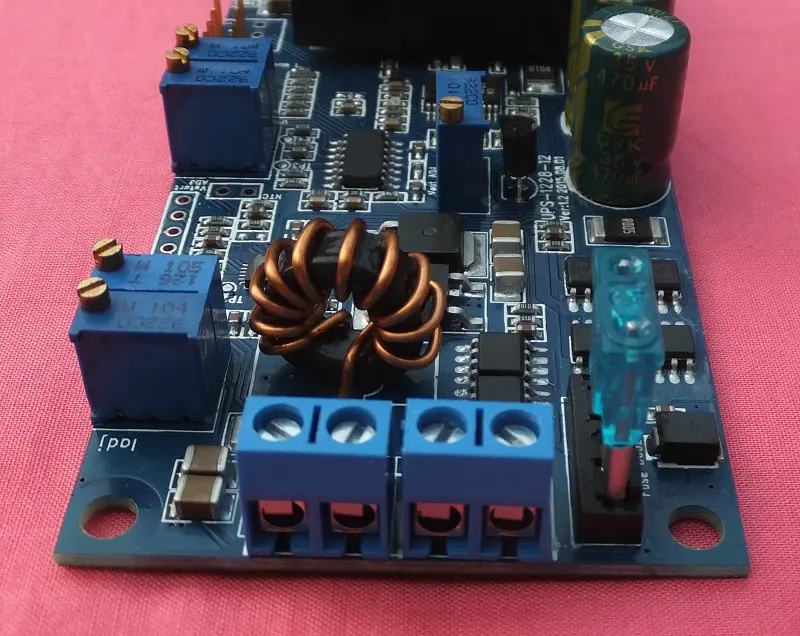

Изображение продукта

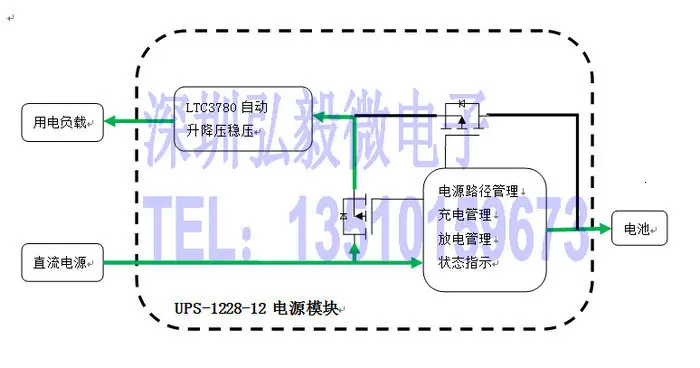

Блок-схема

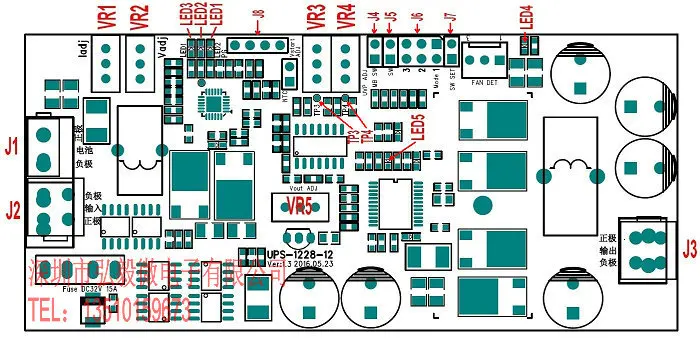

Схема подключения:

1 день: Интерфейс батареи (положительный и отрицательный аккумулятор)

J2: Интерфейс входного питания 5557-4p

J3: Интерфейс выходной мощности (5557-4p)

J4: Основная плата включения/выключения управления выходом. В качестве резервного источника питания компьютера модуль может управлять переключателем основной платы через J4 и отправлять инструкции к основной плате, чтобы выключить, когда батарея находится под напряжением.

J5、 J7
J7 открытая схема: J5 закрывает пусковое питание. Если он отключен, источник питания будет выключен. Каждый раз, когда питание включено, источник питания может быть включен только после того, как J5 повторно отключен, а затем закрыт.
Короткое замыкание J7: J5 закрывает пусковой источник питания, если он отключен, он закроет источник питания, если J5 закрыт, он автоматически запустит источник питания. J7 по умолчанию холостого хода

  Пользователь может выбрать подходящий режим запуска в соответствии с практическими требованиями

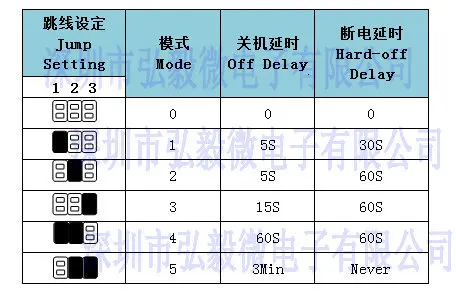

J6: Задержка настройки перемычки (этот джемпер применяется только тогда, когда нагрузка является основной платой компьютера, и он не установлен в других случаях (i.e. Режим 0)

J8: внешний исходящие терминал светодиодный 1-светодиодный 3 светодиодный из розетки в тех случаях, когда внешние светодиодный не требуется.

VR1: Потенциометр регулирования тока зарядки

R2: Потенциометр регулирования напряжения зарядки

VR3: Потенциометр регулятора напряжения аккумулятора

Uc: Предохранение от низкого напряжения батареи пороговое напряжение регулирующий потенциометр

VR5: Потенциометр регулирования выходного напряжения

LED1: Входной индикатор питания, синий. Когда вход питания является нормальным

Led2: После зарядки светильник включен, красный и выключается во время зарядки

Led3: Во время зарядки светильник горит, зеленый и выключается после зарядки. Когда аккумулятор разряжен, напряжение аккумулятора падает до порогового напряжения вСтартЭтот светильник мигает ниже. Когда напряжение батареи ниже порогового напряжения защиты от пониженного напряжения, вUVPПри запуске источника питания источник питания не может быть запущен. Этот светильник Дважды Мигает, что указывает на то, что аккумулятор находится под напряжением.

LED4: Индикатор выходного напряжения, красный, когда есть выходное напряжение, выключается, когда выход выключен

Инструкции

Перед использованием этого модуля, пожалуйста, не прочитайте следующие инструкции, чтобы избежать ненужных потерь. Неправильное зарядное напряжение, зарядный ток и выходное напряжение повредят модуль, аккумулятор и даже нагрузку. Перед проводкой не подтверждайте положительную и отрицательную полярность аккумулятора и источника питания. Неправильное или неправильное соединение приведет к повреждению модуля или аккумулятора

1.   Подключите Сила входного сигнала
Напряжение входного источника питания должно быть не менее 1 в выше, чем напряжение отключения зарядки аккумулятора, в противном случае аккумулятор не может быть заряжен. Например, напряжение отключения свинцово-кислотной батареи 12 В составляет 13,8 В. В это время Входная мощность должна быть более 14,8 в, 16 В, 19 в и 24 В.

2.   Регулировки напряжение при зарядке
Сначала не подключайте батарею, Используйте мультиметр для контроля напряжения в конце аккумулятора модуля и Отрегулируйте потенциометр r2 на плате, чтобы напряжение зарядки отвечало требованиям батареи.Выключите напряжение зарядки по часовой стрелке и поверните против часовой стрелки.
Обратите внимание, что при регулировании напряжения зарядки напряжение зарядки постоянно меняется, что является выходом импульсного напряжения зарядного устройства при автоматическом обнаружении аккумулятора. Просто настройте напряжение скачка на правильное значение.Не подключайте Аккумулятор для регулировки напряжения зарядки, в противном случае модуль или аккумулятор будут сожжены.
Напряжение отключения зарядки различных батарей отличается, пожалуйста, настройте в соответствии со спецификациями батареи.Напряжение отключения зарядки типичного аккумулятора выглядит следующим образом:

Батарея типа

Количество батарей в серии

Номинальное напряжение (В)

Напряжение отключения зарядки (В)

Рекомендуемый диапазон входного напряжения

Лития ионный

Литий-ионный полимерный Дополнительный внешний аккумулятор

2

7,2 или 7,4

8,4

9,4-28V

3

10,8 или 11,1

12,6

13,6-28V

4

14,4 или 14,8

16,8

18-28V

5

18 или 18,5

21

22-28V

Свинцово-кислотный аккумулятор

12

13,8

14,8-28V

Когда входное напряжение источника питания ниже рекомендуемого напряжения в таблице, оно не будет заряжаться.

3.   Регулировать зарядный ток никель-металл(Аккумулятор должен быть полностью разряжен, а затем отрегулирован, в противном случае регулировка не является точной или ток не велик. Емкость аккумулятора слишком мала, что может привести к тому, что ток не будет регулироваться)
После регулировки напряжения зарядкиЗатем подключите батарею, наложите Амперметр на положительный полюс электрода, поверните регулирующий зарядный ток потенциометра VR1, наблюдайте за амперметром и отрегулируйте зарядный ток до соответствующего значения. Поверните ток зарядки по часовой стрелке и поверните против часовой стрелки.
Зарядный ток аккумуляторов с различной емкостью отличается. Как правило, быстрый зарядный ток никель-металл-это 0,3-0,4 раз емкости аккумулятора, и медленно зарядный ток никель-металл-около 0,2 раз емкости аккумулятора. Например, мой литиевый аккумулятор 10 Ач. На данный момент, зарядный ток никель-металл-быстрой зарядки может быть установлен в качестве: 10Ah × 0,4 = 4A, а время зарядки составляет около 2,5 часов. Медленный зарядный ток может быть установлен как 10Ah × 0,2 = 2A, и время зарядки составляет около 5 часов. Для конкретного зарядного тока, пожалуйста, обратитесь к спецификации батареи.

4.   РегулировкиБатарея начать измерять пороговое напряжениеVСтарт

Батарея начать измерять пороговое напряжениеVСтартТесты точкаTP3Напряжение4倍, Пробный расчет следующим образом:
             VСтарт= VTP3×4(V)
РегулировкиVR3В то же время Используйте вольтметр для контроля точки тестированияTP3Отрегулируйте напряжение до соответствующего значения.

Пороговое напряжение защиты от низкого напряжения для различных батарейVUVPИ начать измерять пороговое напряжениеVСтартТипичные значения следующие:

Батарея типа

Количество батарей в серии

Номинальное напряжение (В)

VUVP(V)

VСтарт(V)

Лития ионный

Литий-ионный полимерный Дополнительный внешний аккумулятор

2

7,2 или 7,4

6

6,4V

3

10,8 или 11,1

9

9,6V

4

14,4 или 14,8

12

12,8V

5

18 или 18,5

15

16V

Свинцово-кислотный аккумулятор

12

10,8

11,8

Пользователи могут настроить в соответствии с реальной ситуацией

5.   РегулировкиПороговое напряжение защиты от низкого напряжения батареиVUVP

Пороговое напряжение защиты от низкого напряжения батареиVUVPТесты точкаTP4Напряжение4倍, Пробный расчет следующим образом:
             VUVP= VTP4×4(V)
РегулировкиUcВ то же время Используйте вольтметр для контроля точки тестированияTP4Отрегулируйте напряжение до соответствующего значения.

6.   Регулировка выходного напряжения
Короткое замыкание переключатель запуска J5, модуль регулятора работает, и индикатор выходной мощности включен.В соответствии с требованиями к мощности нагрузки, отрегулируйте vr5 и Отрегулируйте выходное напряжение до соответствующего значения. Выключите выходное напряжение по часовой стрелке и поверните против часовой стрелки.

Заводские настройки параметров этого модуля по умолчанию:

Литиевая батареяАккумулятор, 3 струны, 11,1 В, 3ah

Напряжение при зарядке: 12,6 V

Ток зарядки: 1А медленная зарядка

Выходное напряжение: 12 В @ 8.3A

Батарея начать измерять пороговое напряжение: 9,6 V

Пороговое напряжение аккумулятора под защитой напряжения: 9 В

Адаптер может быть 16 В, 19 В, 24 В и других широко используемых. Питание адаптера зависит от мощности нагрузки. Если выход достигает 12 В/8.3A 100wАдаптер должен быть не менее 130 Вт.

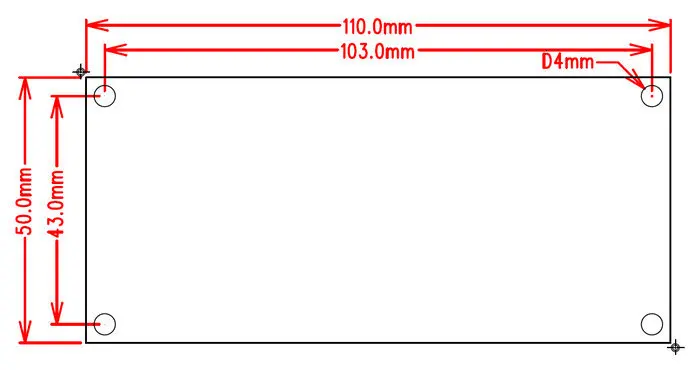

Структурные размеры:
