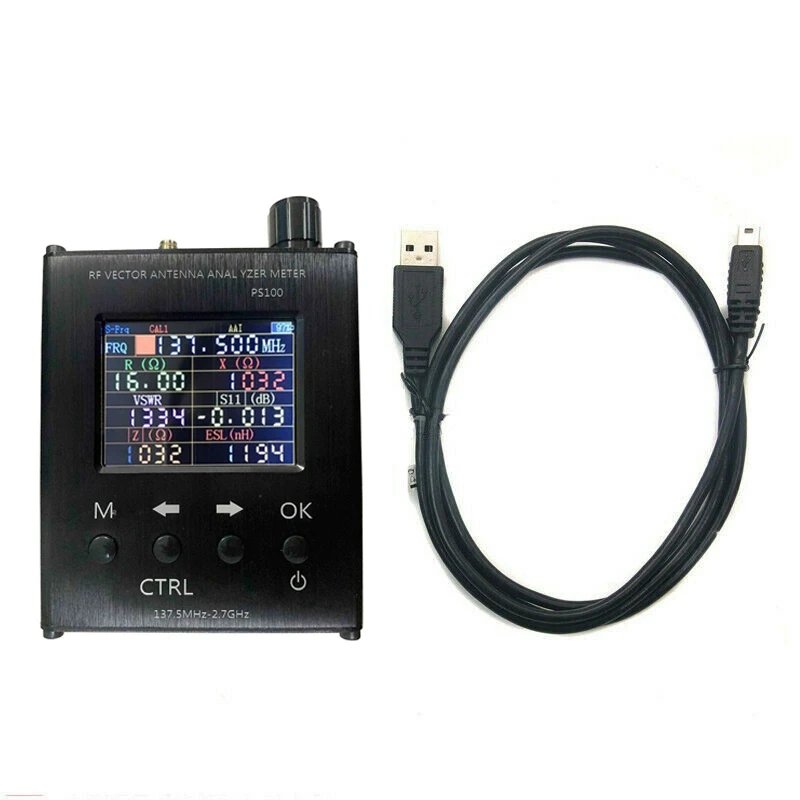

PINTUDY N1201SA УФ вектор РФ сопротивление АНТ КСВ антенны анализатор Измеритель 140 МГц

RM11546933681568691

Описание:

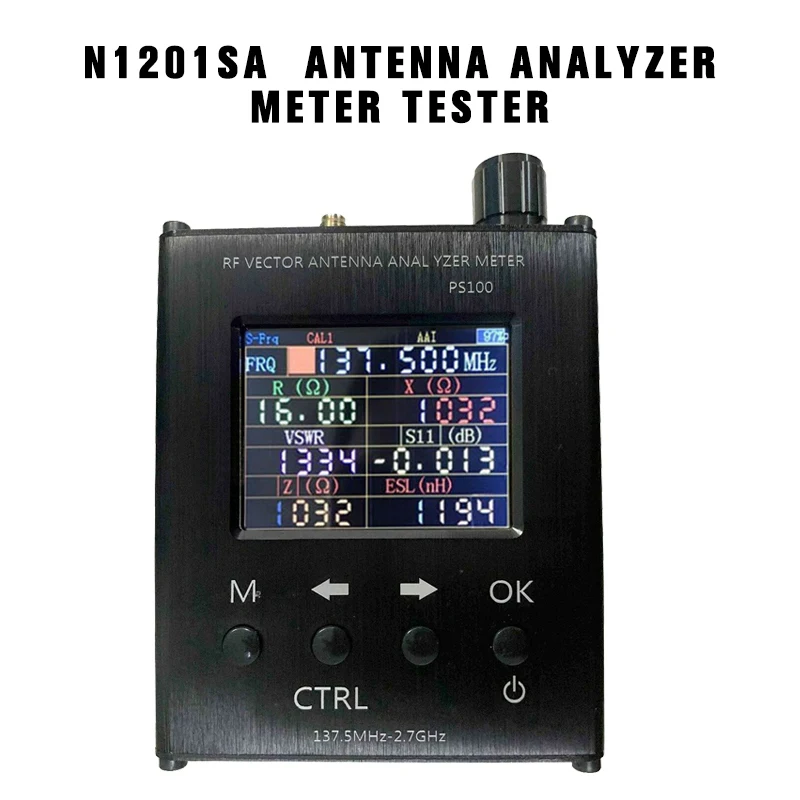

137,5 MHz-2,7 GHz UV RF антенна анализатор КСВ метр тестер с оболочкой из алюминиевого сплава N1201SA/PS100

Характеристики:
-Номер модели: N1201SA/PS100
-Рабочая частота: 137,5 МГц ~ 2700 МГц
-Ступенчатая частота: 1 кГц
-Дисплей: 2,4 дюймов TFT с разрешением 320*240(QVGA)
-Мощность потребление <1,5 W
-Ток зарядки: 400 мА

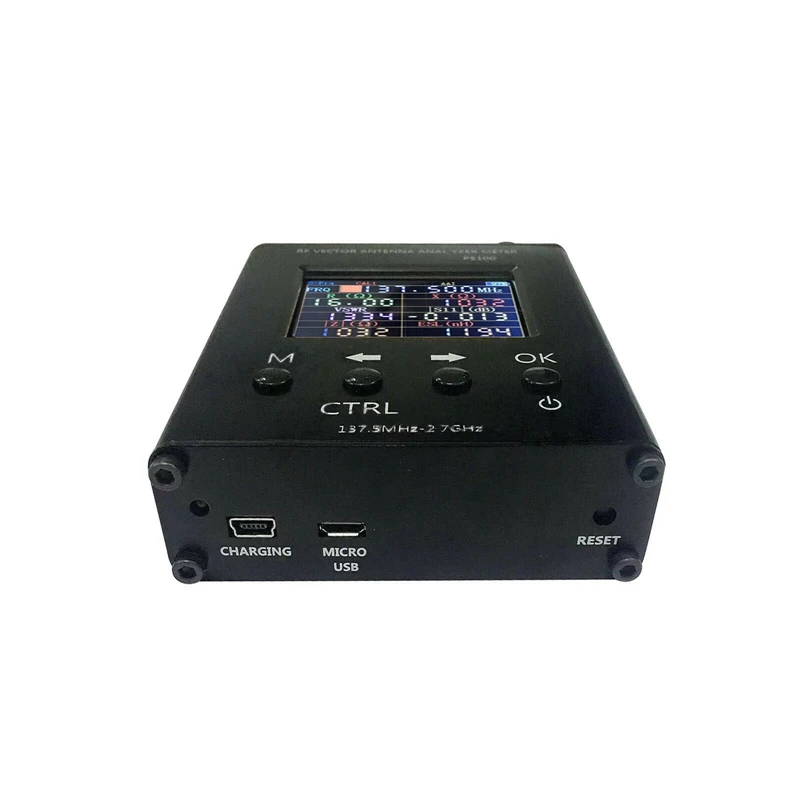

-Порт зарядки: USB
-Автоматическое отключение питания: 5-60 минут
-Измеренные параметры: сопротивление, reactance, SWR и S11
-Разрешение: 4-разрядный показания
-Точность частоты: <± 10ppm

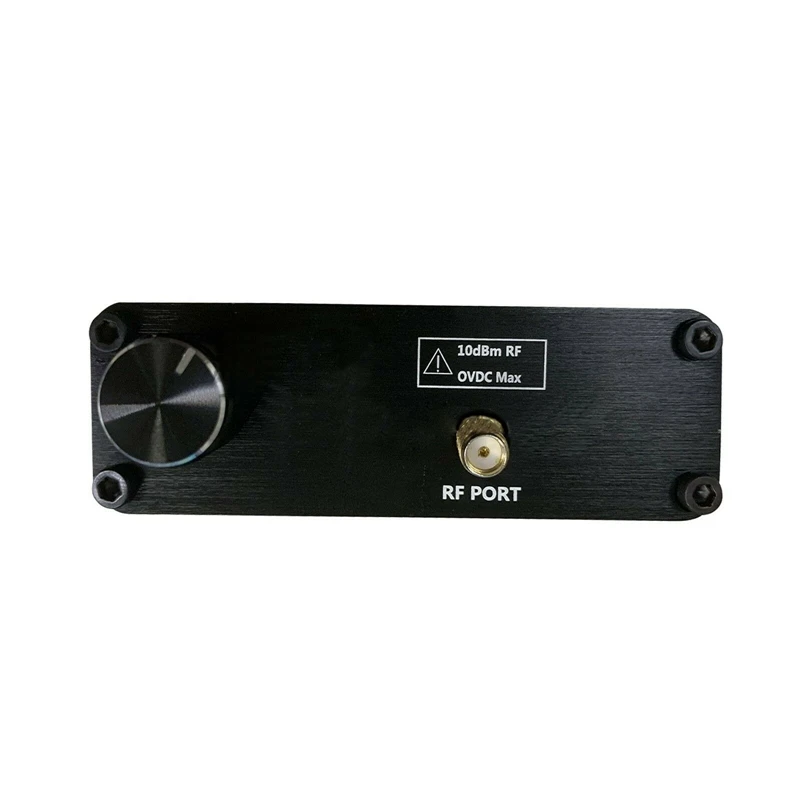

-Разъем: SMA-K
-Диапазон измерения сопротивления:
1Ω ~ 1000Ω @ частота <1300 МГц;
1Ω ~ 300Ω @ Частота> 1300 МГц (абсолютное значение сопротивления)
-Диапазон измерения стоящей волны:
1 ~ 65 @ частота <1300 МГц;
1 ~ 10 @ Частота> 1300 МГц
-Диапазон измерения S11 (дБ): от 0 дБ до-50 дБ
-Ошибка (измерение одной точки):
Для сопротивления: <абсолютное значение сопротивления x 5% ± 0.1Ω (Z<200Ω, <1,5 GHz)
Для стоячей волны по уровню поверхности: <эффективные показания x 10% ± 0,1
Для S11: 0.1 дБ/5 ° (от 0 дБ до-10 дБ)
Для (дБ/°): 1 дБ/10 ° (от-10 дБ до-20 дБ); 5 дБ/20 ° (от-20 дБ до-40 дБ)
-Направленность по уровню поверхности: < 35dB (140 МГц до 2 ГГц после калибровки); < 30dB (2 ГГц до 2,7 ГГц)
-Точки сканирования: 280
-Выходной уровень: -18 дБм
-Рабочая температура: 0 ℃ до 40 ℃
-Атмосферное давление: 860hPa ~ 1060hPa

Описание:
-Этот инструмент имеет четыре интерфейса: измерение одной точки, сканирование, Системная информация, коррекция и калибровка
-Загрузка по умолчанию в одноточечный интерфейс измерения.
-Корпус из алюминиевого сплава продлевает срок службы.

Примечание: для удобства пользователя, каждый раз опции калибровки автоматически изменятся на калибровку пользователя. Между тем, чтобы обеспечить целостность калибровки, процесс калибровки, функция автоматического отключения выходит из строя, Последовательная загрузка.

Запуск и выключение:
-Нажмите и удерживайте клавишу CTRL Выкл питания Кнопка включения.
-Состояние загрузки, длительное нажатие (2S выше) кнопки переключения, после освобождения инструмент отключится
-Состояние загрузки, длительное нажатие (2S выше) кнопки переключения, после освобождения инструмент отключится

Совет при использовании:
-Чтобы обеспечить точность измерений и калибровки, прогрейте прибор не менее 15 минут.
-Попробуйте использовать высококачественный RF кабель и разъемы.
-Откалиброванный кабель, помеченный далее, может не потребоваться калибровки и прямого использования.
-Процесс тестирования кабеля влияет на точность измерения, рекомендуется, по возможности, не выбирать слишком длинный Тестовый Кабель.
-Перед измерением и калибровкой убедитесь, что вы не находитесь в сильном беспроводном сигнале, чтобы избежать помех, вызванных неточными измерениями.
-Если измерения импеданса сами по себе не поймут, вы можете обратиться к инструкциям и обучающим инструкциям векторного сетевого анализатора. Этот инструмент эквивалентен однопортовому векторному сетевому анализу.

Посылка включает в себя:
-1 x PS100 антенный анализатор SWR метр
