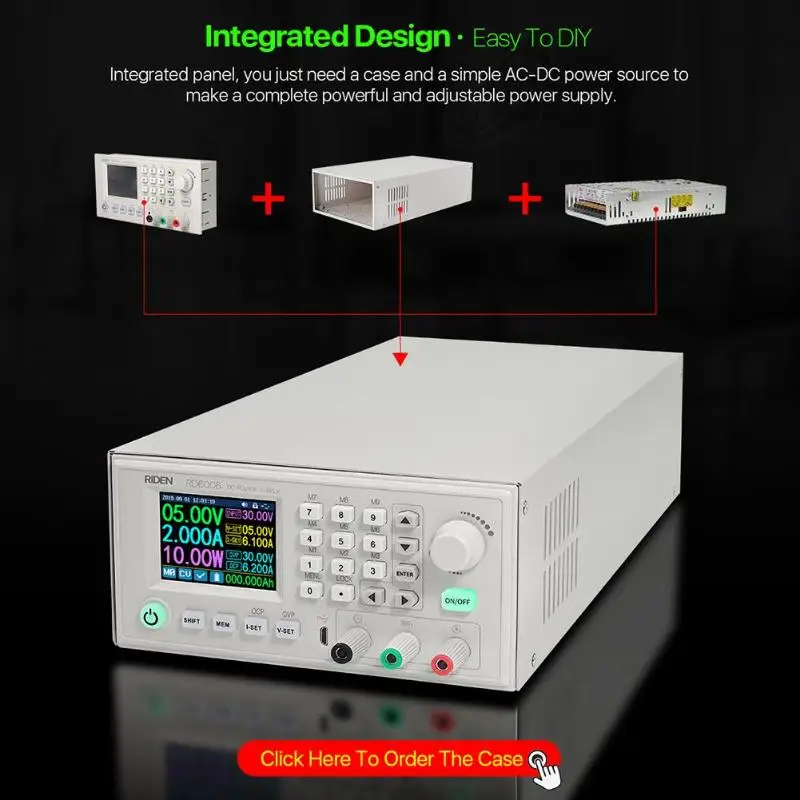

· Клавиатура + кодировщик потенциометра комбинированная регулировка

· 2,4 дюйма цветная hd-камера заднего экрана

· Специальный интерфейс зарядки аккумулятора

· Быстрое хранение и запоминание данных

· Новый программное обеспечения для подключения к компьютеру

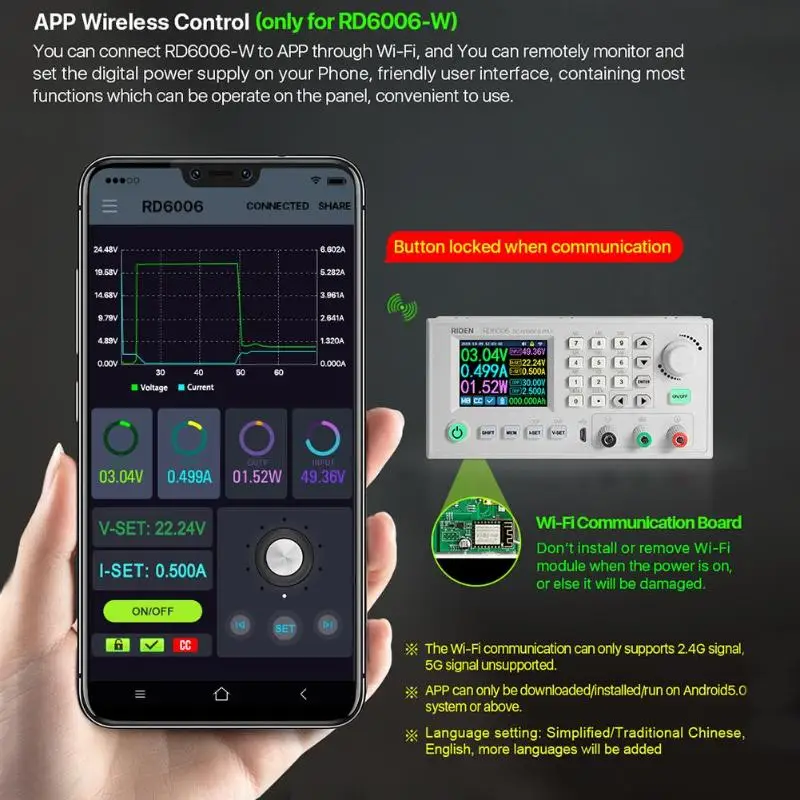

· Подключение Wi-Fi, управление приложением для телефона

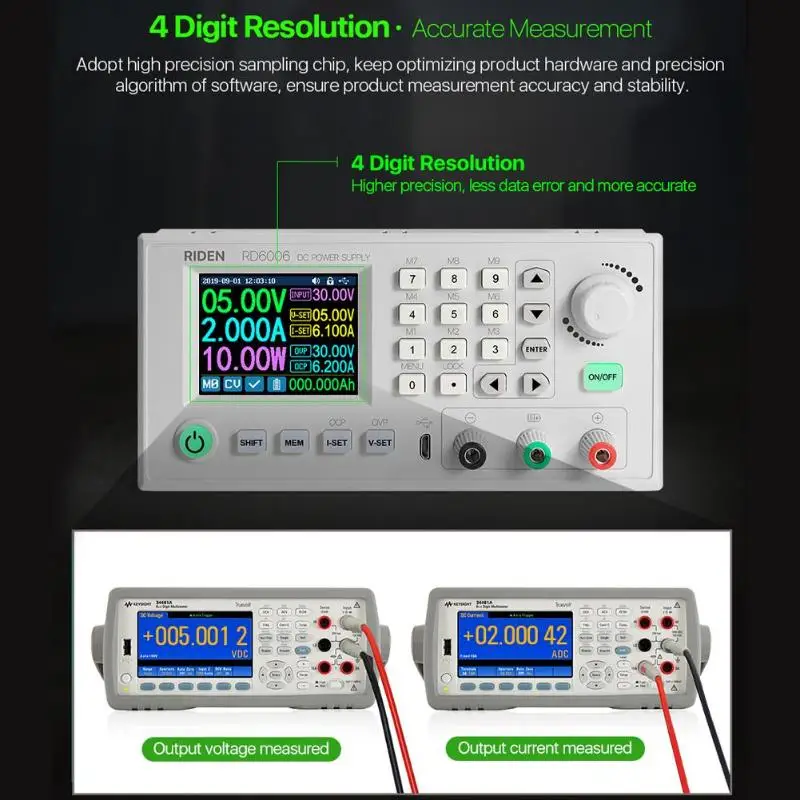

A: Мощность кнопка

B: вторая функциональная кнопка

C: кнопка быстрого хранения

D: настройка значения тока/перегрузки по току

E: напряжение/Защита от перенапряжения

F: Интерфейс Micro USB

G: выход источника питания отрицательного электрода

Батарея зарядки отрицательный электрод

H: положительный электрод для зарядки аккумулятора

I: выход источника питания положительного электрода

J: Выход переключатель

K: потенциометр энкодера/Кнопка отмены

L: кнопка направления

М: кнопка подтверждения

N: кнопочная панель

O: Экран

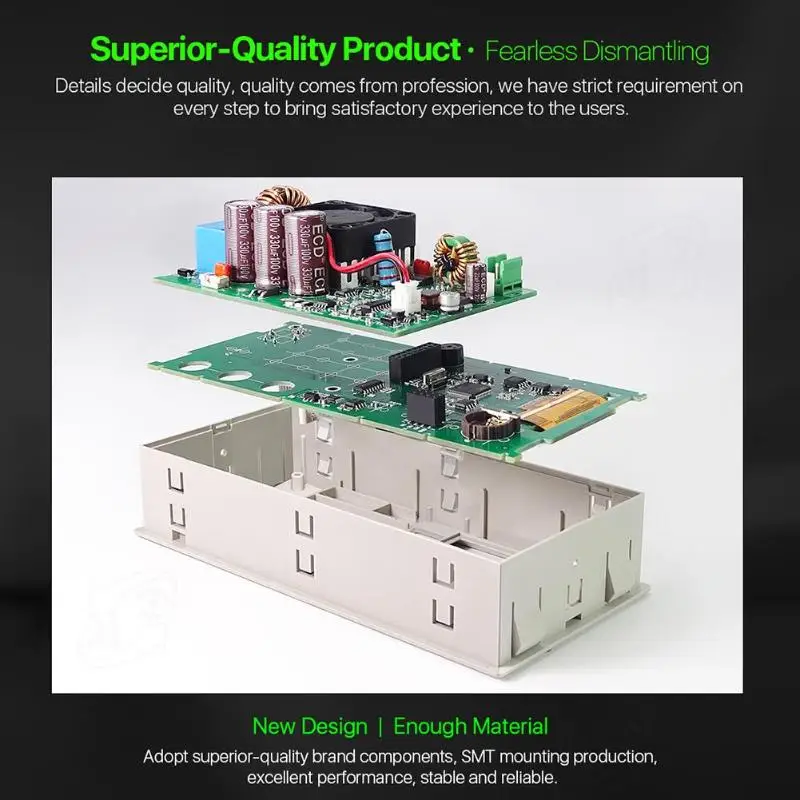

P: Вход предохранитель

Q: Выход предохранитель

R: входной интерфейс источника питания

S: интерфейс внешнего датчика температуры

T: CR1220 разъем аккумулятора

U: интерфейс модуля связи

В: интерфейс вентилятора

Примечание:

Входной интерфейс источника питания должен быть подключен к постоянному источнику питания постоянного тока 6-70 в. Кабель внешнего датчика (как показано справа) должен быть подключен к внешнему интерфейсу датчика температуры. Интерфейс вентилятора не может быть подключен к другим вентиляторам. Когда выходной ток выше 4А или температура системы выше 45 ℃, вентилятор начинает работать, когда температура менее 40 ℃ и выходной ток ниже 3.9A, вентилятор перестанет работать. Когда температура системы выше 80 ℃, выход будет выключен из-за OTP. CR1220-это аккумулятор часов(Пожалуйста, подготовьте самостоятельно), Коммуникационный интерфейс-это специальный интерфейс, пожалуйста, не Подключайтесь к другим модулям или кабелям.

Вы можете увидеть модуль Wi-Fi (RD6006-W содержит) и RS-485 модуль на рисунке ниже. Если вам нужна RS-485 для промышленной партии, и она сейчас не в продаже, если вы хотите использовать ее, пожалуйста, свяжитесь с нами.

После включения, изображение загрузки отображается сначала, затем введите главную страницу.

Ш: время

AF: индикация состояния защиты

Д х Ш х В): кнопка настройки

AG: Индикация зарядки аккумулятора

Y: статус блокировки кнопки

Ответ: Область отображения информации о батарее

Z: Связь интерфейс

AM: Вход напряжения

AA: фактическое выходное напряжение

AL: предустановленное значение выходного напряжения

AB: фактический выходной ток

АК: предустановленное значение выходного тока

От сети переменного тока: Выход мощность

AJ: Защита от перенапряжения

AD: текущая группа данных

AI: значение защиты от перегрузки по току

AE: постоянное напряжение постоянного тока

В операции меню значок Красного цвета или курсор-это выбранное в настоящее время меню, значок синего цвета-это невыбранное меню, нажмитеВведитеЧтобы подтвердить, нажмите потенциометр кодировщика для отмены или возврата, нажмите клавишу направления для перемещения курсора или меню переключателя, поверните потенциометр кодировщика, чтобы изменить настройки, настройки будут автоматически сохранены при возврате со страницы меню. Нажмите и удерживайте кнопку 0 и включите питание, чтобы восстановить заводские настройки, нажмите и удерживайте кнопку 1 и включите, чтобы восстановить Заводское значение калибровки, нажмите и удерживайте кнопку ввод и включение, чтобы перейти в режим загрузки.

После включения питания, в области отображения информации, связанной с батареей, будет отображаться внешняя температура, емкость и энергия. Когда есть выходной ток: емкость, энергия автоматически накапливается и автоматически очищается после выключения.

Зеленый терминал подключен к положительному полюсу аккумулятора, а черный терминал подключен к отрицательному полюсу аккумулятора. После того, как аккумулятор правильно подключен, индикатор зарядки аккумулятора становится красным и аккумулятор подключен. Нажмите ON/OFF, чтобы начать зарядку, индикатор зарядки аккумулятора становится зеленым. Когда фактический выходной ток ниже 10 мА, выход будет выключен автоматически. Аккумулятор с защитной панелью может не заряжаться. Зарядное напряжение и ток должны быть установлены самостоятельно.

Настоятельно рекомендуется использовать оригинальное зарядное устройство для зарядки аккумулятора. Существует риск пожара и взрыва во время процесса зарядки. Непрофессионалы не должны работать.

Пресс"I-SET»Чтобы установить значение выходного тока, вы можете использовать потенциометр датчика для прямой регулировки выходного значения, нажмите кнопку направления для перемещения курсора. Конечно, вы можете использовать клавиатуру для установки значения и нажмите «Введите"Для подтверждения. Если вы установите неправильное значение, вы можете нажать потенциометр кодировщика, чтобы отменить.

Пресс"V-SET»Чтобы установить значение выходного напряжения, метод работы аналогичен настройке выходного тока.

Пресс«Сдвиг»+"I-SET»Кнопка или«Сдвиг»+"V-SET»Кнопка для установки защиты от перегрузки по току/защиты от перенапряжения. Метод работы аналогичен настройке выходного тока.

M0-это группа данных по умолчанию, когда RD6006 включен, вручную измените настройки и автоматически запомните M0 после подтверждения.

Пресс«MEM»+ Кнопка клавиатуры 1-9, вы можете хранить значение выходного напряжения, значение выходного тока, значение защиты от перенапряжения, значение защиты от перегрузки по току в соответствующую группу данных (как показано выше), затем нажмите«Войти»Для подтверждения или нажмите на потенциометр кодировщика, чтобы отменить.

Пресс«Сдвиг»+ Кнопка клавиатуры 1-9 для быстрого вызова сохраненных данных (как показано выше). Пресс«Войти»Для подтверждения или нажмите на потенциометр кодировщика, чтобы отменить.

Пресс"Переключения"+"Замок"Для блокировки или разблокировки клавиатуры. И клавиатура будет автоматически заблокирована при запуске связи, будетОтображается сверху (не может разблокировать вручную), и клавиатура будет автоматически разблокирована, когда соединение отключено вручную, будетНа дисплее клавиатура будет автоматически разблокирована, когда соединение отключено нормально, и кнопка выключения питания может использоваться, когда клавиатура заблокирована.

Пресс"Переключения"+"Меню"Чтобы войти в меню настройки системы, как показано справа, нажмите"Введите"Чтобы войти в меню, нажмите кнопку направления, чтобы выбрать вариант, опция красного цвета-это опция, поверните потенциометр кодировщика, чтобы изменить настройки.

Включите"Вызова ОК», Появится окно подтверждения, когда вы быстро вызовете группу данных. Если Вы выключите его, значения настройки будут изменены непосредственно при вызове группы данных.

Включите"Звоните"Выход будет включаться автоматически при вызове группы данных. Если Вы выключите его, выход сохранит предыдущий статус.

Включите"Мощность на",Он автоматически включит выход при запуске. Если Вы выключите его, выход будет держать статус выключен при запуске.

Включите"Бипер",Вы услышите мелодию кнопки при нажатии кнопки, и там будетНа сверху по всей площади картины. Если Вы выключите его, при нажатии кнопки настройки не будетНа сверху по всей площади картины.

Включите"Логотип"Сначала отобразит логотип, а затем войдет на главную страницу при загрузке RD6006. Если Вы выключите его, вы войдете на главную страницу напрямую.

На данный момент язык системы поддерживает упрощенный китайский и английский языки; Яркость экрана может быть установлена от уровня 0 до уровня 5; Интерфейс связи может быть установлен на USB, Wi-Fi или TTL,USBИнтерфейс-это интерфейс Micro-USB на передней панели, вы можете увидетьСверху, когда начинается общение.Wi-FiИнтерфейс-это модуль Wi-Fi, подключенный к интерфейсу связи, вы можете увидетьВверху при запуске связи (Подключите мобильный телефон по Wi-Fi, но сначала нужно выбрать интерфейс Wi-Fi, модуль Wi-Fi не может быть установлен или удален при включении RD6006),TTLПока недоступен; Когда интерфейс изменен, вам нужно перезагрузить RD6006 для применения модификации. Скорость передачи данных может быть установлена 9600/19200/38400/57600/115200 в режиме USB; Скорость передачи данных при Wi-Fi фиксируется на 115200. Адрес устройства может быть установлен от 001-255. Вы можете установить дату и время, поворачивая потенциометр кодировщика, настройка будет сохранена сразу же после изменения. Пожалуйста, не устанавливайте неправильное время, это может привести к тому, что дата не будет автоматически накапливаться. Нажмите на потенциометр датчика для возврата, и установленное значение будет сохранено автоматически.МераЭто частота обновления считывания напряжения и тока на главной странице, вы можете установить его на низкую, среднюю и высокую. Нажмите на потенциометр кодировщика для возврата, и он будет автоматически сохранен.

Вы можете нажать SHIFT + MENU, чтобы войти в меню настройки системы, а затем нажмите правую кнопку, чтобы войти в меню настройки стиля главной страницы, как показано выше. Нажмите ENTER, а затем используйте кнопку направления для установки классического стиля или стиля кривой. Узор в красном цвете-это стиль, который можно выбрать. Классический стиль-это стиль системы по умолчанию, а большой шрифт показывает напряжение, ток и мощность. Стиль кривой, как показано выше, цвет трех кривых соответствует выходному напряжению, току и мощности. D-это масштаб, нажмите«Войти»Для запуска или паузы кривой и потенциометра датчика поворота для масштабирования координат кривой.

    Вы можете нажать SHIFT + MENU, чтобы войти в меню настройки системы, а затем дважды нажмите правую кнопку, чтобы войти в меню настройки хранения данных, как показано ниже, нажмите enter, чтобы войти в меню настройки, значок Красного цвета-это выбранная группа данных, нажмите кнопку направления, чтобы выбрать номер группы данных. Пресс"I-SET»Чтобы установить значение выходного тока для хранения, затем поверните потенциометр датчика, Отрегулируйте выходное значение, нажмите кнопку направления, чтобы перемещать курсор. Вы также можете установить значение с помощью клавиатуры, нажмите ENTER для подтверждения. Если вы установите неправильное значение, вы можете нажать потенциометр кодировщика, чтобы отменить. Пресс"V-SET»Кнопка для установки значения выходного напряжения для хранения, метод работы аналогичен настройке выходного тока для хранения.

Пресс«Сдвиг»+"I-SET»Кнопка или«Сдвиг»+"V-SET»Кнопка для установки значения защиты от перегрузки по току/хранения от перенапряжения. Метод работы аналогичен параметрам выходного значения памяти. Нажмите на потенциометр кодировщика для возврата, и данные будут автоматически сохранены.

Вы можете нажать SHIFT + MENU, чтобы войти в меню настройки системы, а затем три раза нажать правую кнопку, чтобы войти в меню информации о системе, как показано выше. Здесь вы можете просмотреть номер SN, версию прошивки и температуру системы.

    Примечание:Эта функция мобильного приложения поддерживает только систему Android 5,0 или выше. Во время процесса установки приложения, он будет применяться для обслуживания местоположения. Пожалуйста, договоритесь и включите сервис местоположения. После загрузки zip-файла мобильного приложения установите приложение в файловый менеджер.

    Не устанавливайте и не удаляйте модуль Wi-Fi при включении питания, иначе он будет поврежден. Эта инструкция сделана для версии 1.0.3, будет небольшая разница между различными версиями, мы рекомендуем вам скачать последнее приложение для лучшего опыта.

После установки вы можете увидеть значок, как показано ниже:

Нажмите на значок приложения, после запуска приложения, он автоматически обнаружит, есть ли обновленная версия, и она напомнит вам, открыв окно.

При обновлении до последней версии, основной интерфейс приложения, как показано ниже на рисунке 1:

Рисунок 1:

Рисунок 2:

BD: вызов/выключение боковой панели

Быть: кнопка подключения

BF: экспорт данных в папку на мобильный телефон (мобильный телефон с памятью или корневой каталог sd-карты, повторное написание, может непосредственно генерировать графики в Excel), и может делиться файлами с другими приложениями.

BG: кривая напряжения и тока

BH: фактическое выходное напряжение

Би: фактический выходной ток

BJ: выходная мощность

Чер: входное напряжение

BL: предустановленное значение напряжения

BM: предустановленное значение тока

ВН: вкл/выкл переключатель

БО: индикация блокировки клавиатуры

BP: индикация состояния защиты

BQ: постоянное напряжение/постоянный ток

BR: наведите курсор влево

BS: настройки

BT: переместите курсор вправо

BU: Настройка колеса

Изображение 3

Изображение 4

Изображение 5

Изображение 6

Изображение 7

Изображение 8

Подключите Wi-Fi впервые, RD6006 и мобильный телефон расположены близко к маршрутизатору 2,4G (мобильный телефон также должен быть под той же сетью 2,4G, И маршрутизатор должен отключить функцию изоляции AP).

Установите интерфейс связи на Wi-Fi, перезапуск, RD6006 будет ждать, пока телефон подключится, как показано на рисунке 5. Нажатие«BD»Чтобы вызвать боковую панель, кликните на«Сетевая распределительная»Как показано на рисунке 3. На экране будет отображаться «Инициализация...», как показано на рисунке 4.

Подключите Wi-Fi впервые, RD6006 и мобильный телефон расположены близко к маршрутизатору 2,4G (мобильный телефон также должен быть под той же сетью 2,4G, И маршрутизатор должен отключить функцию изоляции AP).

Установите интерфейс связи на Wi-Fi, перезапуск, RD6006 будет ждать, пока телефон подключится, как показано на рисунке 5. Нажатие«BD»Чтобы вызвать боковую панель, кликните на«Сетевая распределительная»Как показано на рисунке 3. На экране будет отображаться «Инициализация...», как показано на рисунке 4.

Когда питание на RD6006, он сначала подключится к Wi-Fi, а затем обнаружит, может ли он быть подключен к приложению, как показано на рисунке 8 (приложение должно быть уже запущено). Если ip-адрес телефона изменился, вам нужно нажать кнопку «левое направление», а затем нажать кнопку «Ввод», чтобы сбросить сеть, повторите операцию 2.2.3.1.

Нажмите«BL»Для установки выходного напряжения и использования колеса«Бу»Чтобы отрегулировать значение,«BR», «BT»Чтобы изменить положение курсора, нажмите«BS»Для установки параметра. Нажмите«БФ»Для экспорта кривой напряжения в файл excel можно записывать до 24 часов.

Примечание:

1. Существует много видов телефонов Android, поэтому пользовательский интерфейс может отличаться на некоторых брендовых телефонах или разных весах одного и того же бренда.

2. Требования к разрешению приложений, разрешают необходимые разрешения при установке приложения (позволяют запускать фон, использовать Bluetooth, работать в папке, читать список приложений и т. Д.) А также Установите разрешения приложения после установки: Позвольте фону работать, никогда не отключаться при блокировке экрана, Позволяет самостоятельно запускать (используется для предотвращения того, чтобы система принудительно покидала приложение при записи данных) и т. Д.

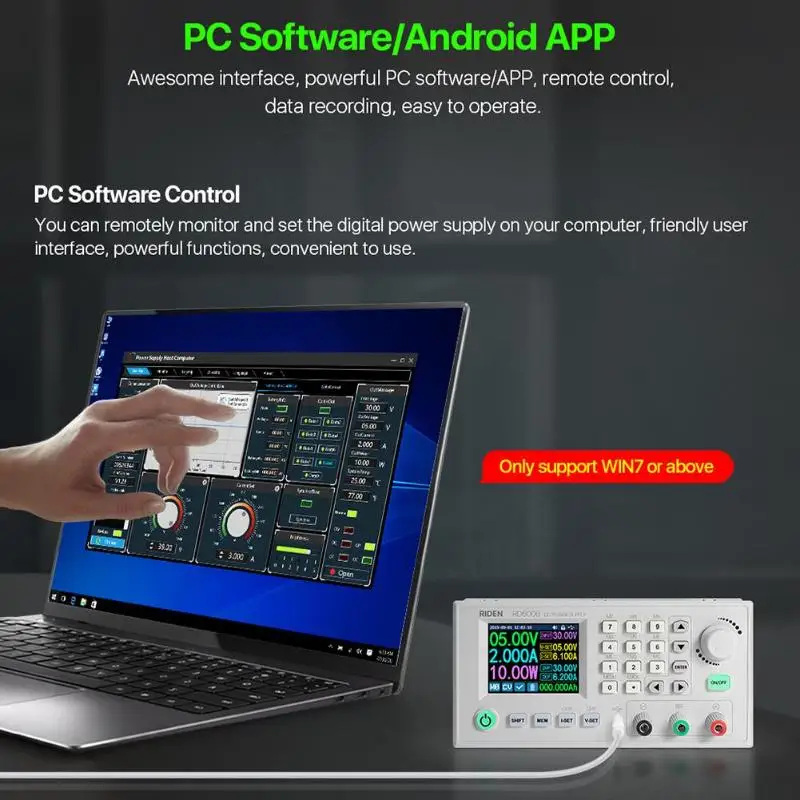

Требования: система ПК должна быть Win 7 или выше, и компьютер имеет подключение к Интернету.

Это программное обеспечение для ПК разработано компанией Hangzhou Ruideng technology CO., LTD, у нее нет вируса, если ваше антивирусное программное обеспечение запрашивает предупреждение о вирусе, пожалуйста, разрешите все его функции, в противном случае это повлияет на нормальную работу программного обеспечения.

RD6006 цифровой источник питания файл Ссылка для скачивания:

//drive.google.com/open?id=17V-JWHvqMF-NuWSznEiJ4RKrnn_Pkt5v

Распаковка файлов и двойной щелчокCH341SER.EXEВо-первых, чтобы установить драйвер, работайте в соответствии с установкой, нажмите [Далее] до достижения успеха.

  Дважды нажмите RidenPowerSupply.EXE для установки программного обеспечения ПК, и он автоматически обнаружит, если. Сетка рама 4.7.2Устанавливается, если нет,. Сетка рама 4.7.2Устанавливается автоматически.

Нажмите дваждыРидэн ПитаниеНа рабочем столе введите программное обеспечение ПК.

Выберите правильный порт связи, скорость передачи данных, рабочий адрес (по умолчанию 001), нажмите"Подключения"Для того, чтобы начать общения. Если связь прошла успешно, кнопка питания будет автоматически заблокирована, кнопки автоматически разблокируются через 3 секунды после случайного отключения, и"Подключения"Обращается к"Разъединитель"Нажмите кнопку"На"Чтобы включить выход источника питания, и он превратится в"OFF".

Интерфейс программного обеспечения ПК в основном имеет основные функции, обновление прошивки, обновление логотипа, обнаружение обновлений версии и настройки языка...

BF: кривая напряжения и тока

BG: информация об аккумуляторах/Группа данных Quick Call Out

Автоматический выключатель BH: калибровки

Би: Вход Напряжение

BJ: фактическое выходное напряжение

BK: фактический выходной ток

BL: фактическая выходная мощность

BM: температура системы (℃)

BN: температура системы (℉)

БО: постоянное напряжение/статус постоянного тока

BP: индикация состояния защиты

BQ: настройка яркости экрана

BR: синхронизация времени системы

BS: предустановленное значение выходного тока

BT: предустановленное значение выходного напряжения

BU: Версия прошивки

BV: серийный номер

BW: модель продукта

Основные функции программного обеспечения ПК: предустановка напряжения/тока, Быстрый вызов группы данных, калибровка тонкой настройки, настройка яркости, экспорт напряжения и текущей кривой. Вы можете повернуть колесо или тип номера для установки напряжения и тока, на диаграмме выше кнопки отображается напряжение в реальном времени и кривая тока.

Пресс и удерживайте кнопку"ВведитеИ включите питание на RD6006, введите режим загрузки, затем подключите его к компьютеру, в текстовом поле «режим загрузки» будет «режим загрузки», затем нажмите"Firmup", Подсказка обновления прошивки появится на интерфейсе и нажмите «обновить сейчас» для обновления. (Вы можете обновить прошивку в режиме приложения, если она не может быть запущена нормально, вы должны нажать и удерживать"Введите"Кнопка и включение питания, обновите его в режиме загрузки.)

В процессе обновления прошивки интерфейс отображается следующим образом:

Функция тонкой настройки калибровки должна управляться профессиональным электронным человеком, который имеет более пяти с половиной мультиметров. Это изменит настройки системы, неправильная работа может превысить предел оборудования и привести к повреждению, и в результате ущерб не покрывается гарантией! Предельная погрешность продукта, как правило, намного меньше, чем номинальная ошибка, когда ошибка близка к или даже выше номинальной ошибки, вам нужно проверить, является ли измерительный прибор точным.

Нажмите"Калибровка тонкой настройки"И введите пароль «168168», вы можете войти на страницу калибровки тонкой настройки (если вы введете пароль, по умолчанию вы приняли вышеуказанное соглашение с красной буквой). Он может считывать данные калибровки после подключения, Нажмите стрелку для тонкой настройки данных. В соответствии с линейной функцией y = kx + b, постоянная b эквивалентна нулевому значению, наклон k эквивалентен пропорциональному значению, настройте эти два значения так, чтобы данные были близки к реальному значению.

Установите выходное напряжение на 1 в, Отрегулируйте выходное напряжение нулевой точки, чтобы дисплей мультиметра был близок к 1 В, затем установите выходное напряжение на 30 В, настройте выходное напряжение пропорциональное значение, чтобы дисплей мультиметра был близок к 30 в. Таким же образом вы можете установить выходной ток 0.1A и 3A для калибровки нулевой точки и пропорционального значения выходного тока.

Установите выходное напряжение на 1 в и откалибруйте фактическое выходное напряжение нулевой точки, чтобы фактическое выходное напряжение отображено на RD6006 близко к значению на мультиметре. Вы можете установить 30 В и откалибровать пропорциональное значение фактического выходного напряжения. Таким же образом вы можете установить 0.1A и 3A для калибровки нулевой точки и пропорционального значения фактического выходного тока. (этот раздел не предоставляет техническую поддержку. Если вы не понимаете, пожалуйста, проверьте соответствующую информацию).

Нажмите"Logoup", Появится запрос на обновление логотипа на странице, пожалуйста, выберите изображение с размером 320x240 и разрешением 96 точек/дюйм (в настоящее время, В данный момент можно использовать только обновления изображений фиксированного размера, И мы добавим новые функции, которые вы можете использовать любой размер изображения и изображение будет укорочено и импортируется позже. Некоторые образцы логотипа могут быть протестированы в Установочной посылка)

Нажмите «LogoImport» и RD6006 перезагрузится автоматически.

Нажмите"Технический осмотр",Программное обеспечение автоматически обнаружит, если есть новая версия, если это так, на интерфейсе появится запрос обновления.

Нажмите"Язык", На интерфейсе появится запрос Настройки языка, вы можете выбрать упрощенный китайский или английский.

Нажмите"О", Вы можете проверить номер версии, время публикации и информацию об авторских прав.

1. Рекомендуется использовать кабели вилочного терминала или головные кабели фонаря в качестве выходных кабелей, и вы не можете использовать Штабелируемый разъем (это может привести к плохой контакт). Никогда не вставляйте датчики для мультиметра на клеммы (это повредит клеммы). Как показано на рисунке 1

2. На процесс литья под давлением, есть небольшие следы на кнопках отверстий корпуса. Его трудно найти в нормальном использовании. Его можно найти под светильник (корпус не является ремеслом, не слишком придирчивым). Как показано на картинке 2

3. Когда светильник кнопки включен, когда окружающая среда темная, будет обнаружено, что прилегающие кнопки имеют слабый светильник, нормальное использование не имеет эффекта. Как показано на рисунке 3
