Введение

Это высокопроизводительный многофункциональный HD возврата аудио экстрактор. Этот экстрактор и мы можем экспортировать звуковых сигналов HD сигналы на источники питания системы. Он также может оборачиваться назад местных программ на телевизоре (такие как ток Смарт ТВ может Запуск проигрываетля в формате HD с аудио и видео программ, хранящиеся в u-диска и других для беспроводного доступа в Интернет мобильное запоминающее устройство для устройства) И звуковой сигнал высокой четкости телевизионной программы защищены беспроводной или приспособлены к тому, чтобы звуковая система, Позволяет имеют высокое качество аудио окружающей среды.

Особенности

Выходной интерфейс поддерживает реверсивным звуковым каналом (ARC)

Используйте Светодиодный индикатор для того, чтобы четко рассчитывать на рабочее состояние продукта

Поддержка аудио ID функция выбора (2CH, 5.1CH, пройти)

HDMI v1.4 предлагаем прямую поставку (4k * 2k @ 30 Гц-3D

Поддерживает темного цвета 24/30/36 выход HDMI поддерживает CEC канал

Простая установка

Без потери сигнала

Поддержка цифрового аудио формата, DTS-HD/Dolby-HD/AC3/DTS/DSD

Технические характеристики

Перевод пропускная способность. ......................... 300 МГц/10,2 Гбит/с

Входной порт ..................................... ......... HDMI (женский)

Выходной порт ..................................... ........ HDMI (женский)

Разрешающая способность на выходе. ........................ 480 ~ 1080p5 0/60,4k * 2k @ 24/30

Входной сигнал HDMI кабель. ............................. 1080 p/12 бит (15 м)

Выход HDMI кабель. ........................ 1080 p/12 бит (15 м)

Блок питания ..................................... ............. DC 5 V/1A

Шасси Материал .................................... ........... Металлический корпус

Температурный режим работы. .................................... -10 ~ + 55 °C

Температура хранения. ...................................... -20 ~ + 60 °C

Относительная. ......................... 20 ~ 90% относительной влажности (без конденсации)

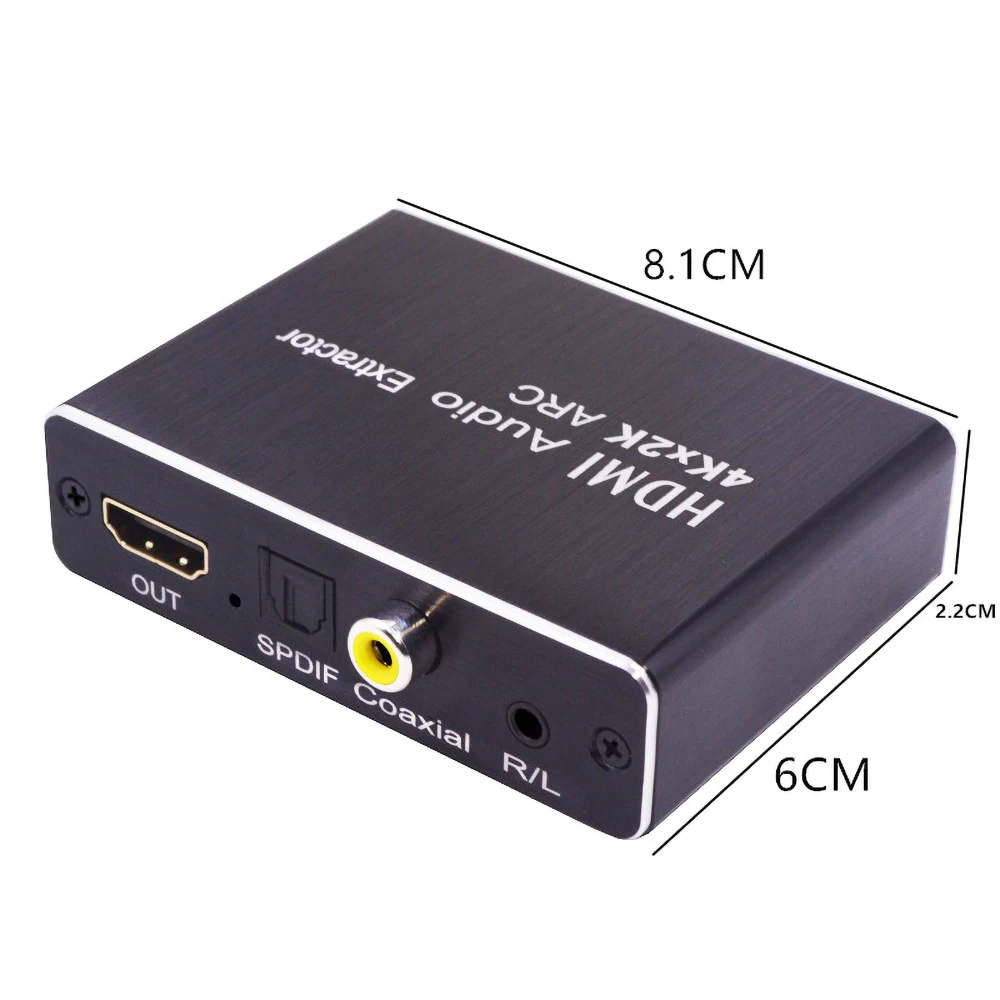

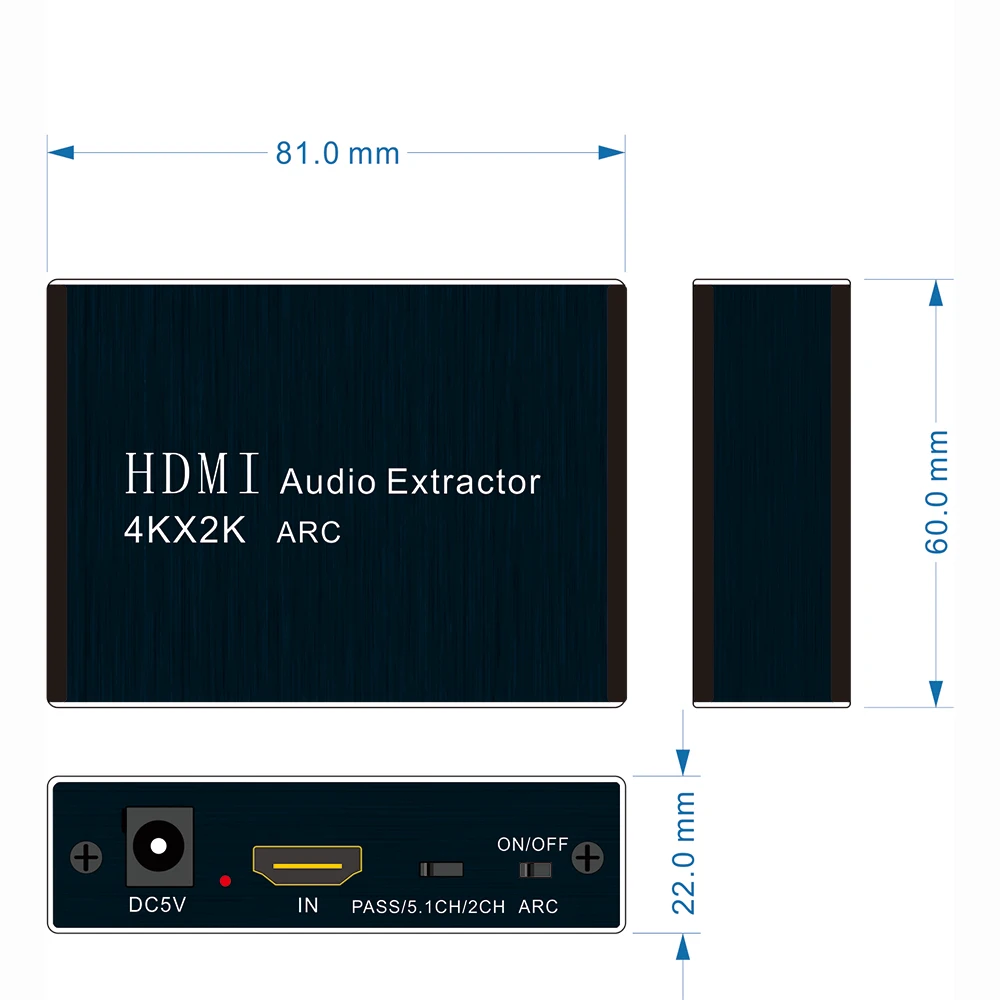

Размеры ...................................... ..... 81*60*22 мм

Вес ...................................... ..................... 90 г

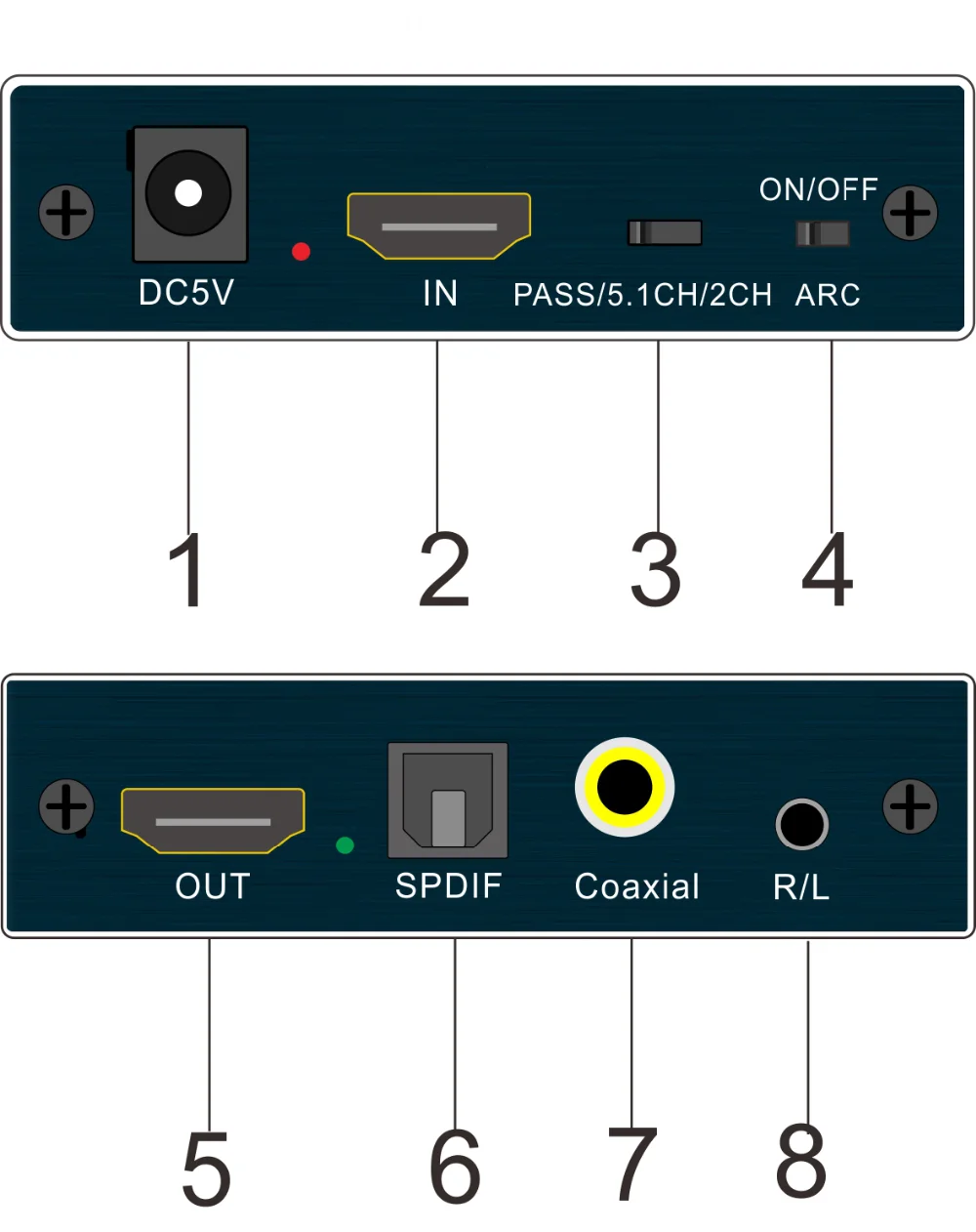

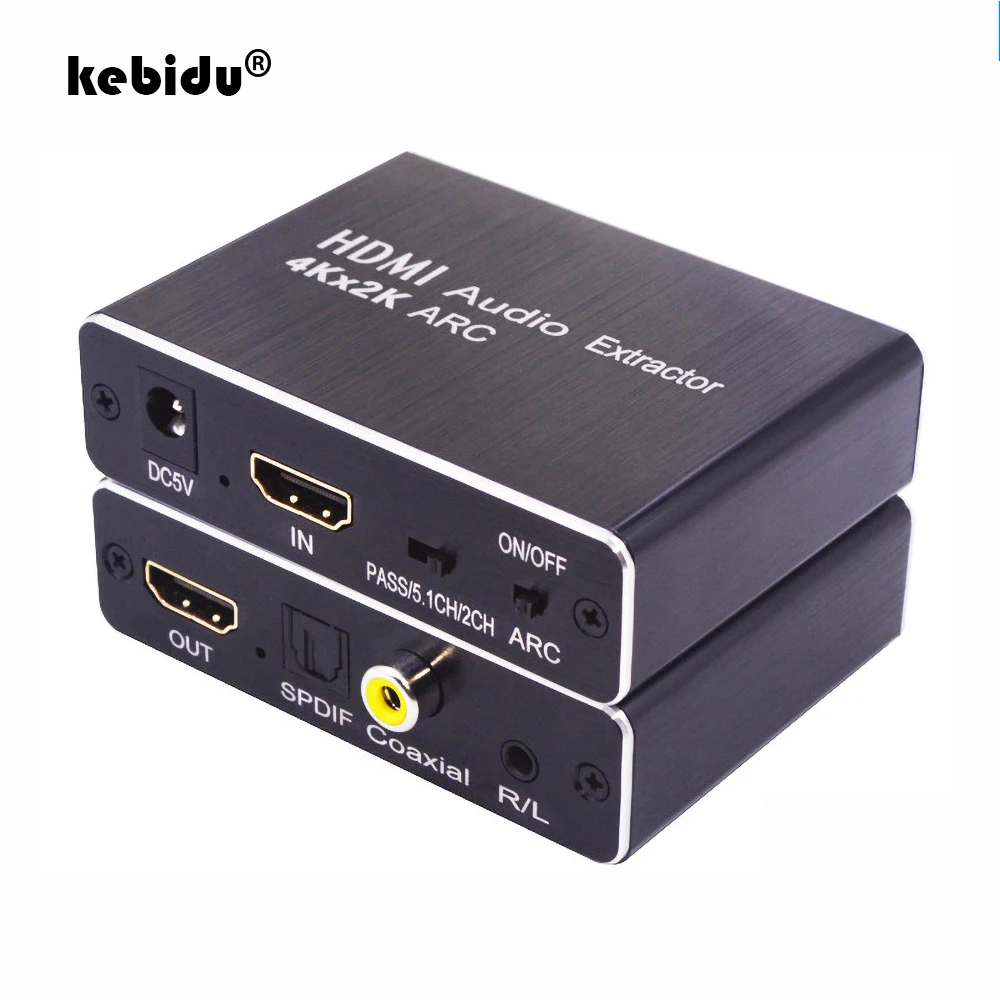

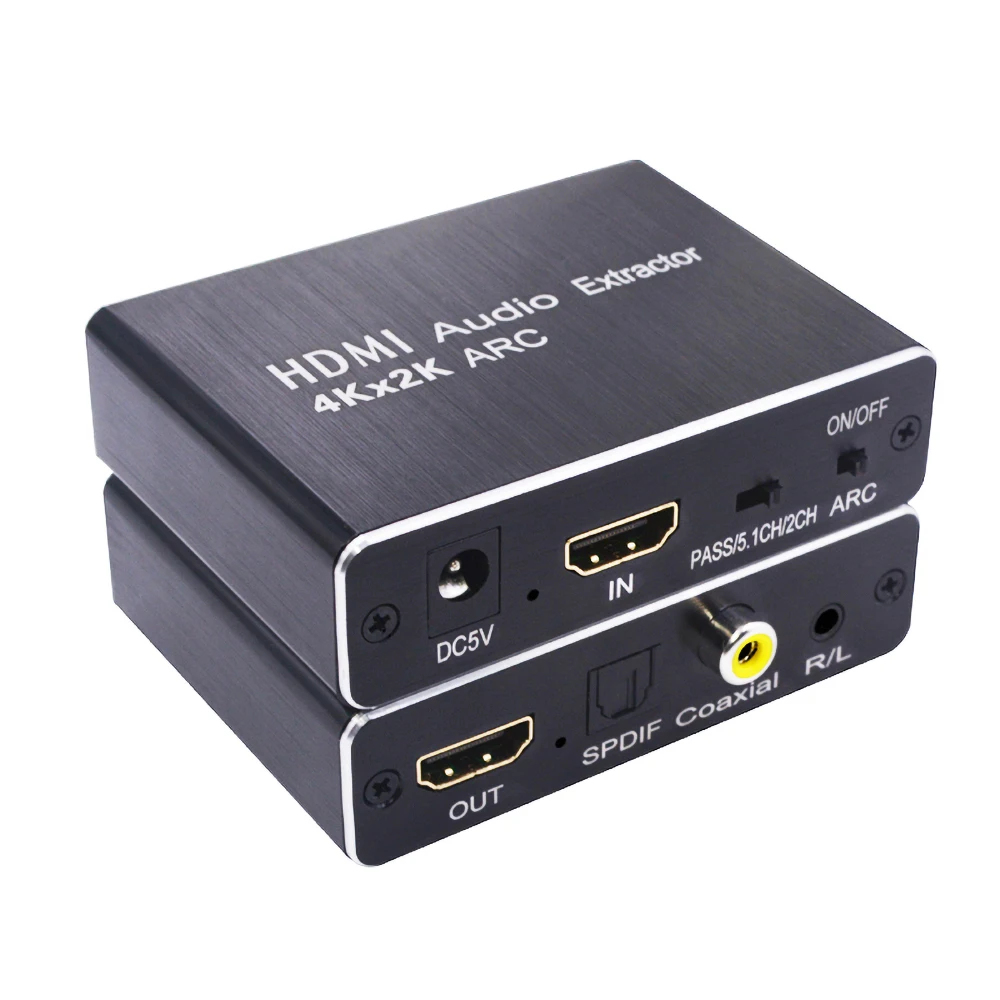

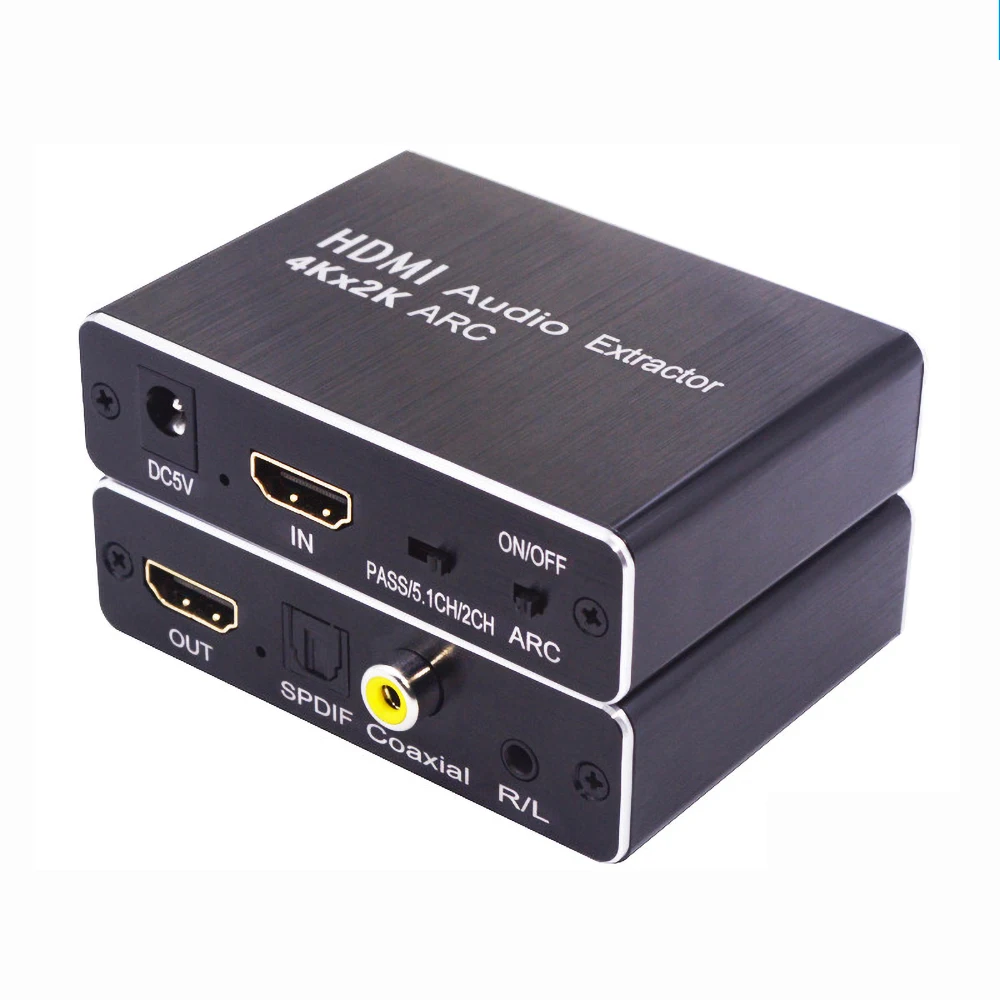

1: DC 5V интерфейс питания.

2: входной порт HDMI

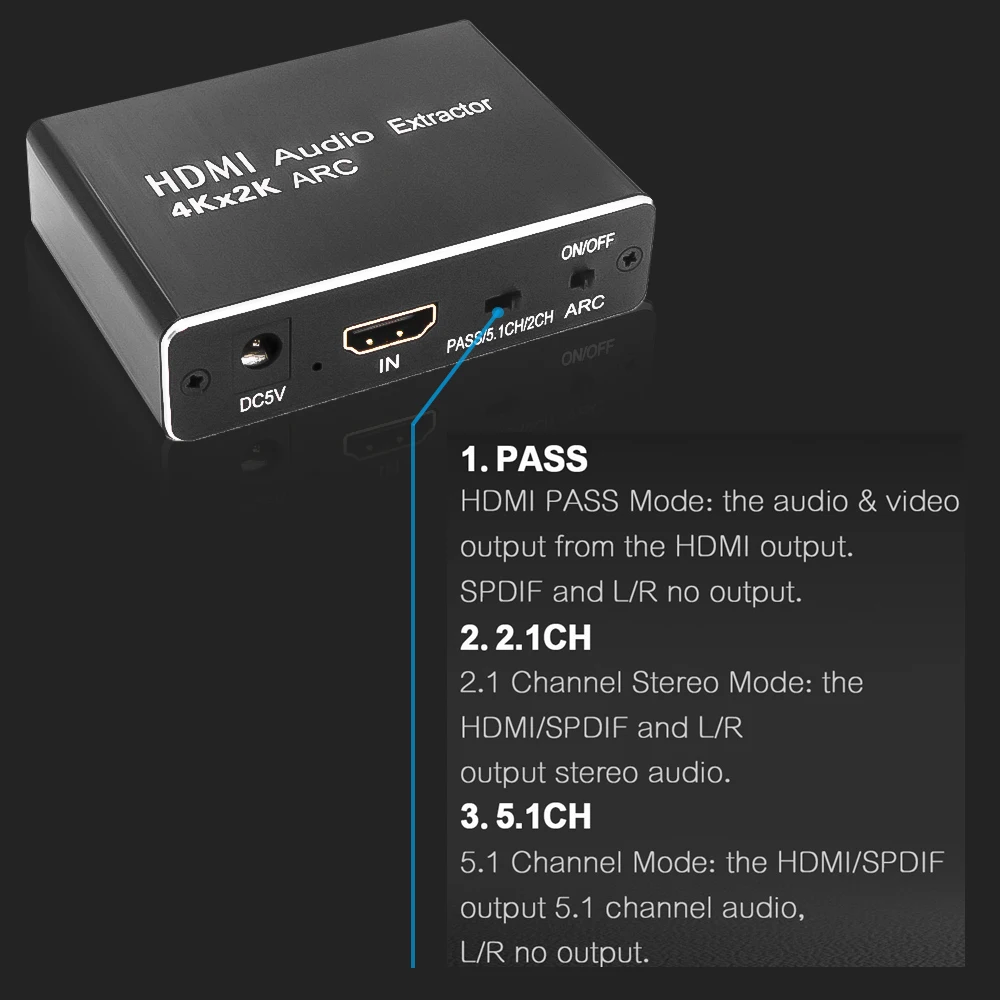

3: Поддерживаемые форматы аудио (EDID) Переключатель выбора.

4: дуги переключение между функциями, которые могут оставить ARC функцией включения или выключения (для того, чтобы использовать функцию ARC ваш HDTV должен поддерживать функцию ARC, в противном случае, он не будет работать).

5: выходной порт HDMI

6: интерфейс аудиовыхода SPDIF.

7: пройденное расстояние в коаксиальный аудиовыход интерфейс сервера сигнализации).

8: 3. 5 мм выходным интерфейсом.

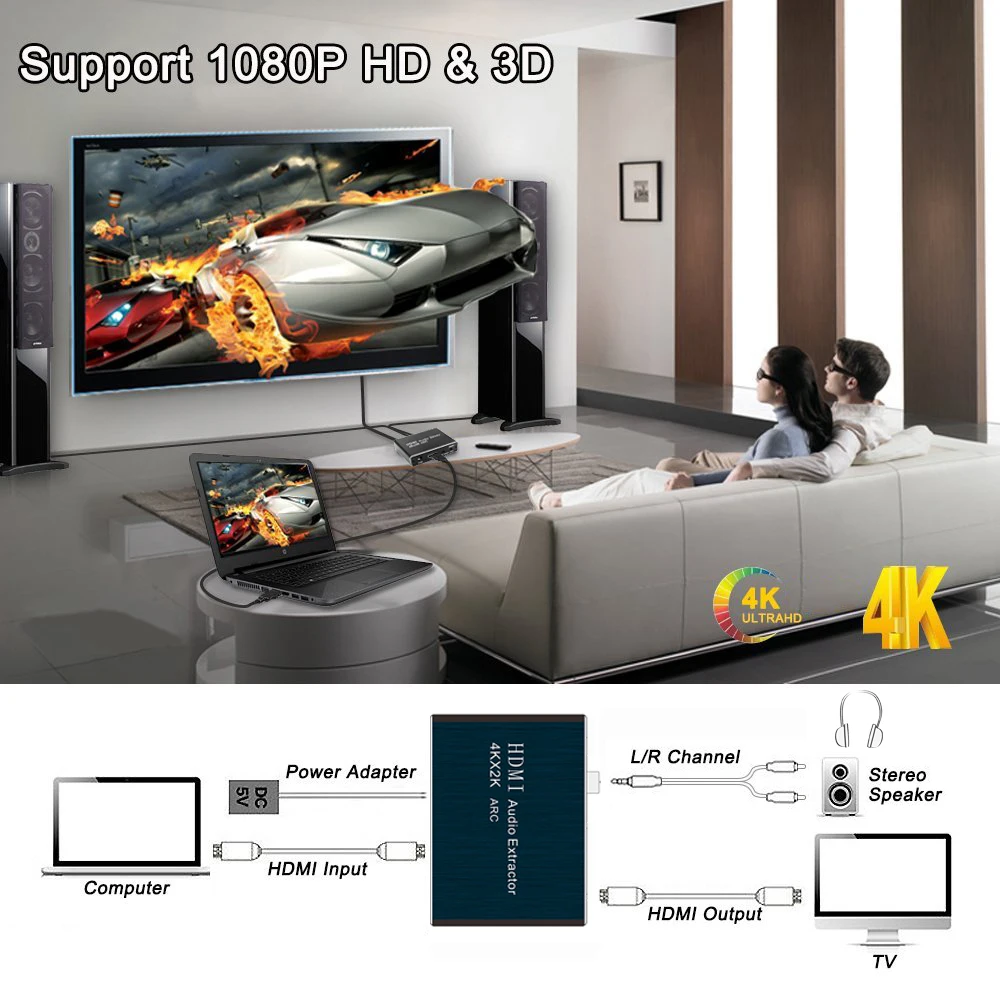

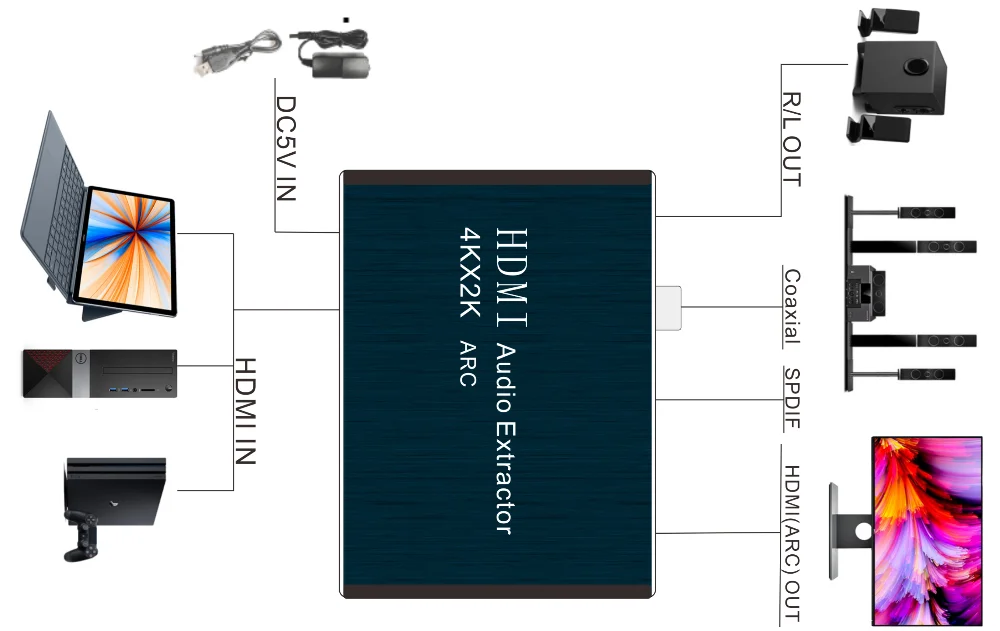

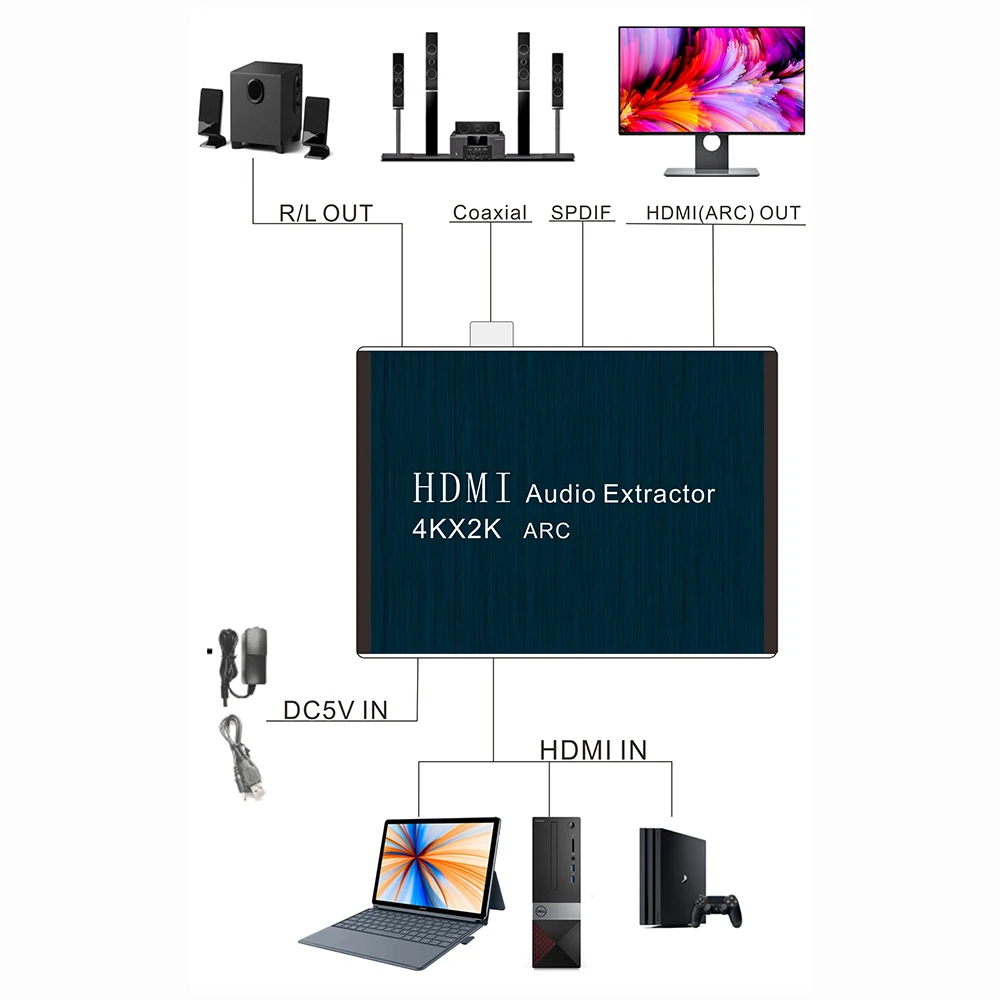

1. Подключите блок к DVD/bd hdmi вывода изображения высокого разрешения через HDMI вход разветвителя с помощью кабеля HDMI.

2. Подключите HDMI выход сплиттера к телевизору/дисплею HDMI вход через HDMI кабель.

3. В тех случаях, когда цифровой аудио не требуется, подключить его от оптический/выход разветвителя к волокна вход усилителя через волоконно-оптического кабеля.

4. В тех случаях, когда аналоговый аудио требуется, подключите 3,5 аналоговый аудио к телевизору или усилитель analaudio входного сигнала через 3,5 аудио кабель.

Обратите внимание: в том, что каналы несут ответственность за один к одному и id переключатель режима подбирается в 2CH режим.

5. Наконец-то Подключите DC головка адаптера питания к DC вход энкодер, а затем подключите адаптер к розетке.

Комплектация:

HDMI аудио экстрактор .............................. ....... 1 шт.

DC5V/1A адаптер питания/USB кабель питания. ........................ 1 шт.

Руководство пользователя ..................................... ............... 1 шт.

Обратите внимание:

Пожалуйста, используйте и сохранить разветвитель для guantee эксплуатационных характеристик продукта и работать должным образом.

1. С нами можно связаться следующими способами не представляют собой этот блок к усилителю, высокая температура, Дасти, для повседневной жизни или наступление окружающей среды.

2. Все детали будут свободны от сильного встряхните, хит, осень.

3. С нами можно связаться следующими способами не прикасайтесь к предмет мокрыми руками.

4. Пожалуйста, держите штекер при отключении. Не дергайте резко силовой кабель напрямую.

5. Пожалуйста, включите блок выключается, когда он не используется в течение длительного периода времени.

6. С нами можно связаться следующими способами не Откройте крышку и не прикасайтесь к внутренней части.

7. Пожалуйста, используйте оригинальный Фабричный адаптер питания.

Вопросы и ответы:

Прежде чем перейти на экстрактор, пожалуйста, проверьте все пакеты и сделать все вещи соединяются между собой. Общие проблемы и Levant решения покупок следующим образом.

Нет

Описание проблемы

Решений

1

-Мощность-подключен

1. Проверьте прочность натяжения штекер питания является безопасным вставляется.

2. Нажмите кнопку питания, чтобы проверить, если он прибыл в мощность в режиме ожидания.

2

Нет звука/нормальный звук

1. Убедитесь, что каждый канал и интерфейс указаны верно и подключен в зависимости от

2. Убедитесь, что вы вход аудио сигнала формата является Поддерживаются следующие форматы: с помощью продукта.

3. Убедитесь, что Настройка аудио EDID переключатель режимов привилегии

4. Подтвердить настройки громкости усилителя/ТВ и был ли он приглушенный

3

Нет изображения видео/фото/ошибка

1. Убедитесь, что вы источника сигнала и телевизор включен и подключен к устройству.

2. Проверьте, если источник сигнала Разрешающая способность на выходе имеет слишком высокое

3. Идентификатор устройства информация читается вместо этого. Рекомендуется включением/выключением питания перезапущен.

4. Провод недовольны качеством товара (HDMI кабель требования с HDMI1.4 стандарт)

4

Дуги не имеет выход звука

1. Пожалуйста, подтвердите, что выход HDMI интерфейс разветвитель подключается к входной интерфейс HDMI телевизора с ''arc'' интерфейс.

2. Пожалуйста, подтвердите, что Телевизор включен ''external аудио mode''
