Поддержка процессоров AMD Socket AM4 A-Series APUs и Ryzen Series
Поддерживает DDR4 3200 + (OC) (Ryzen CPU) / 2400 (A-series APU)
1 PCIe 3,0x16, 1 PCIe 2,0 x1
Графический выход: HDMI, DVI-D, D-Sub
7,1 CH HD Audio (Realtek ALC887 Audio Codec), ELNA Audio Caps
4 SATA3, 1 Ультра M.2 (PCIe Gen3 x4 и SATA3)
6 x USB 3,1 Gen1 (2 передних, 4 задних)
Realtek Gigabit LAN
Уникальный Особенности
ASRock на основе сверхпрочного сплава
-Печатная плата из стекловолокна высокой плотности
Сапфира падет черная печатная плата
ASRock Ultra M.2 (PCIe Gen3 x4 и SATA3)
ASRock полная защита от спайков (для всех портов USB, аудио, LAN)
ASRock Live Update & APP Shop
Процессор
-Поддержка процессоров AMD Socket AM4 A-Series APUs (Bristol Ridge) и Ryzen (Summit Ridge, Raven Ridge и Pinnacle Ridge)
-Digi Мощность дизайн
-7 фазовый дизайн
-Поддерживает процессор до 105 Вт
Чипсет
-AMD мыс X370
Память
-Двухканальная технология памяти DDR4
-2 слота DDR4 DIMM
-Процессоры серии AMD Ryzen (Pinnacle Ridge) поддерживают DDR4 3200 +(OC)/2933(OC)/2667/2400/2133 ECC и без ECC, небуферизированная память *
-Процессоры серии AMD Ryzen (Summit Ridge) поддерживают DDR4 3200 +(OC)/2933(OC)/2667/2400/2133 ECC и без ECC, небуферизированная память *
-AMD Ryzen серии Процессоры (Ворон Ridge) Поддержка DDR4 3200 +(OC)/2933/2667/2400/2133 non-ECC, не буферизованная *
-AMD 7th Gen A-Series APUs поддерживает DDR4 2400/2133 без ECC, небуферизированная память *
-Максимальная емкость системной памяти: 32 ГБ **
-15 μ Золотой контакт в DIMM Слотах

* Для процессоров серии Ryzen (Raven Ridge) ECC поддерживается только с PRO CPU.
Для максимальной поддержки Частоты DDR4 UDIMM см. Таблицу ниже.

A-Series APUs:


Процессоры серии Ryzen (Pinnacle Ridge):


Процессоры серии Ryzen (Summit Ridge):


Процессоры серии Ryzen (Ворон Ридж):


SR: одноуровневый DIMM, 1Rx4 или 1Rx8 на DIMM модульной этикетке
DR: двойной ранг DIMM, 2Rx4 или 2Rx8 на DIMM модуль этикетки

** Из-за ограничений операционной системы фактический размер памяти может быть меньше 4 ГБ для резервации для использования системы под Windows®32-битная ОС. Для Windows®Четырёхъядерный 64-разрядный процессор бит ОС с 64-битной Процессор, нет такого ограничения.
BIOS
-128 МБ AMI UEFI Legal BIOS с поддержкой GUI
-Поддерживает функцию «подключи и работай»
-ACPI 5,1 compliance wake up events
-Поддержка jumperfree
-SMBIOS 2,3 Поддержка
-Регулировка напряжения DRAM
Графика
-Интегрированная видеокарта с высоким разрешением AMD Radeon™Графика серии Vega в серии Ryzen APU *
-Интегрированная видеокарта с высоким разрешением AMD Radeon™R-Series Graphics in A-series APU *
-DirectX 12, Pixel Shader 5,0
-Общая память по умолчанию 2 ГБ. Максимальная Общая память поддерживает до 16 Гб. **
-Три варианта вывода графики: D-Sub, DVI-D и HDMI
-Поддерживает тройной монитор
-Поддержка HDMI 1,4 с максимальным разрешением до 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
-Поддерживает DVI-D с максимальным разрешением до 1920x1200 @ 60 Гц
-Поддержка D-Sub с максимальным разрешением до 2048x1536 @ 60 Гц
-Sup port s Автоматическая синхронизация губ, глубокий цвет (12 шт.), xvYCC и HBR (высокая скорость передачи звука) с портом HDMI (требуется совместимый монитор HDMI 1,4)
-Sup порты HDCP 1,4 с DVI-D и HDMI 1,4 портами
-Sup порты Full HD 1080p Blu-Ray (BD) Воспроизведение с DVI-D и портами HDMI

* Фактическая поддержка может отличаться от ЦП

** Максимальная общая память 16 Гб требует установки системной памяти 32 Гб.
Аудио
-7,1 CH HD аудио (Realtek ALC887 аудио кодек)
-Поддерживает Защита от всплесков напряжения
-ELNA аудио шапки
LAN
-PCIE x1 Gigabit LAN 10/100/1000 Mb/s
-Realtek RTL8111H
-Поддержка Wake-On-LAN
-Поддержка Lightning/ESD защиты
-Поддерживает энергоэффективный Ethernet 802.3az
-Поддерживает PXE
Слотов для карт
Процессоры серии AMD Ryzen (Summit Ridge и Pinnacle Ridge)
-1 слот PCI Express 3,0x16 (режим PCIE2: x16) *
AMD 7th A-Series APUs
-1 слот PCI Express 3,0x16 (режим PCIE2: x8) *
Процессоры серии AMD Ryzen (Raven Ridge)
-1 слот PCI Express 3,0x16 (режим PCIE2: x8) *

-1 слот PCI Express 2,0x1

* Поддерживает NVMe SSD в качестве загрузочных дисков
Коробка для хранения
-4 разъема SATA3 6,0 ГБ/сек., поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и Hot Plug
-1 x разъем Ultra M.2, поддерживает модуль M Key type 2242/2260/2280 M.2 SATA3 6,0 ГБ/сек. и модуль M.2 PCI Express до Gen3 x4 (32 ГБ/сек.) или Gen3 x2 (16 ГБ/сек.) (С A-Series APU и Athlon 2xxGE series APU)*

* Поддерживает NVMe SSD в качестве загрузочных дисков
Поддерживает ASRock U.2 комплект
Разъем
-1 x заголовок порта печати
-1 х com-порт
-1 х разъем TPM
-1 x Шасси вторжение и громкоговоритель
-1 x Процессор разъем вентилятора (4-контактный) *
-2 x Шасси разъемов для вентиляторов (1 х 3-контактный разъем, 1 x 4-контактный) **
-1 х 24 pin ATX Мощность разъем
-1x4 pin 12V разъем питания
-1 х аудио разъем передней панели
-2 разъема USB 2,0 (поддержка 4 портов USB 2,0) (поддержка защиты от ESD)
-1 x разъем USB 3,1 Gen1 (поддерживает 2 порта USB 3,1 Gen1) (Поддерживает защиту от ESD)

* Разъем вентилятора ЦП поддерживает вентилятор ЦП максимальной мощности вентилятора 1А (12 Вт).

** Разъем вентилятора шасси поддерживает вентилятор шасси максимальной мощности вентилятора 1А (12 Вт).

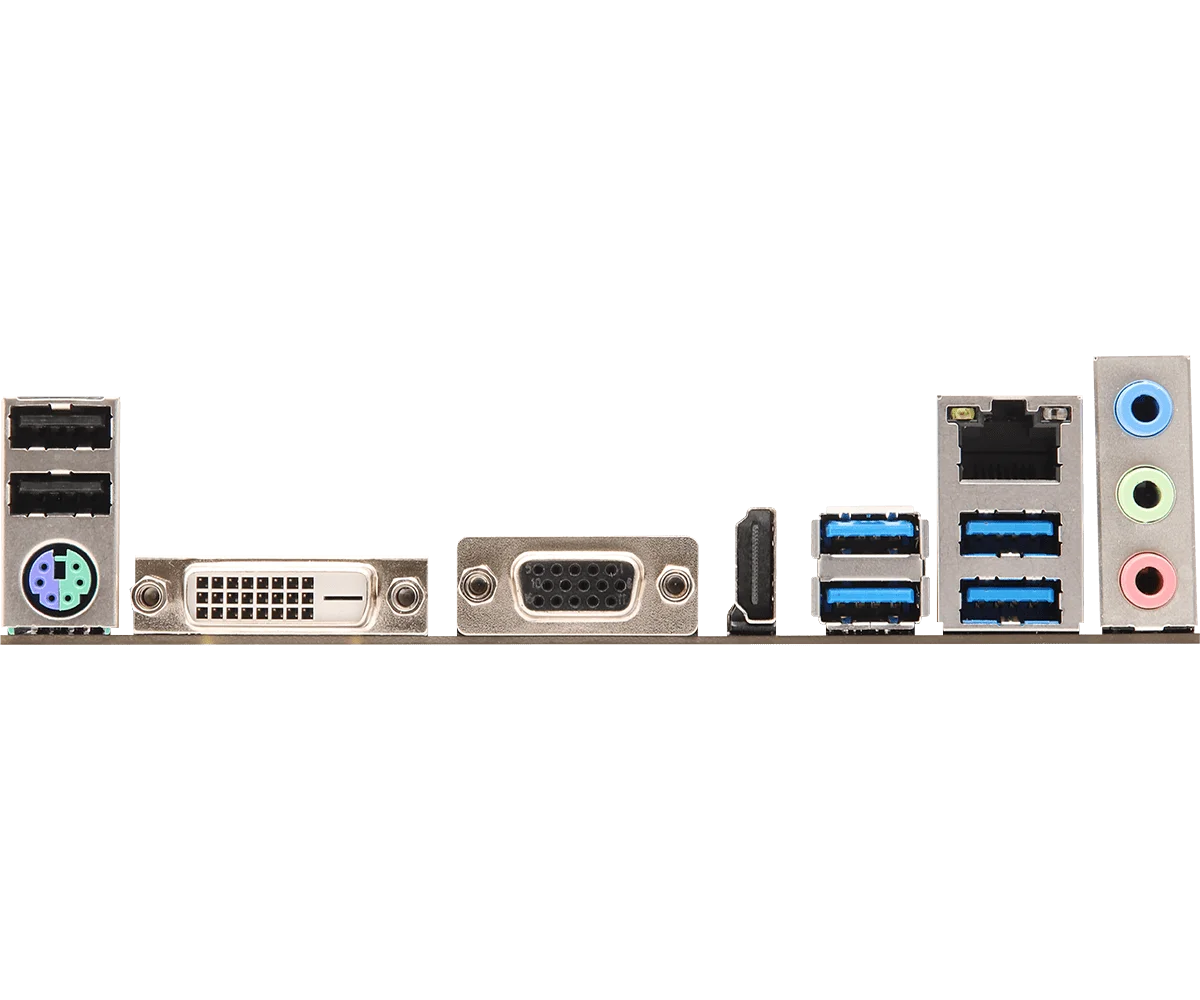

Задняя панель I/O
-1 x PS/2 мышь/порт клавиатуры
-1 Порт D-Sub
-Порт DVI-D-1 шт.
-1 x HDMI порт
-2 порта USB 2,0 (защита от ESD)
-4 порта USB 3,1 Gen1 (Sup порты ESD защита)
-1 x RJ-45 порт LAN с светодиодный (светодиодный ACT/LINK и скоростной светодиодный)
-Аудиоразъемы HD: линейный вход/передний динамик/микрофон
Программное обеспечение и UEFI
Программное обеспечение
-ASRock A-тюнинг
-ASRock XFast LAN
UEFI
-ASRock Full HD UEFI
-ASRock Instant Flash
-ASRock Easy RAID Installer

* Эти утилиты можно загрузить из ASRock Live Update & APP Shop.
Поддержка компакт-диска
-Драйверы, утилиты, антивирусное программное обеспечение (Пробная версия), браузер Google Chrome и панель инструментов
Аксессуары
-Руководство по быстрой установке, поддержка CD, I/O щит
-2 кабеля для передачи данных SATA
-1 винт для гнезда M.2
Hardware Monitor
-ЦП, датчик температуры шасси
-ЦП, Тахометр Вентилятора шасси
-Процессор, тихий вентилятор шасси
-ЦП, вентилятор шасси с несколькими скоростями управления
-Чехол с открытым обнаружения
-Напряжение мониторинга: + 12V, + 5V + 3,3 V, Vcore
Форм-фактор
-Mикро ATX Форм-фактор: 9,1-х 8,1, простая в использовании, 23,1 см x 20,6 см
-Твердотельными конденсаторами или дизайн
OS
-Microsoft®Windows®10 64-bit
