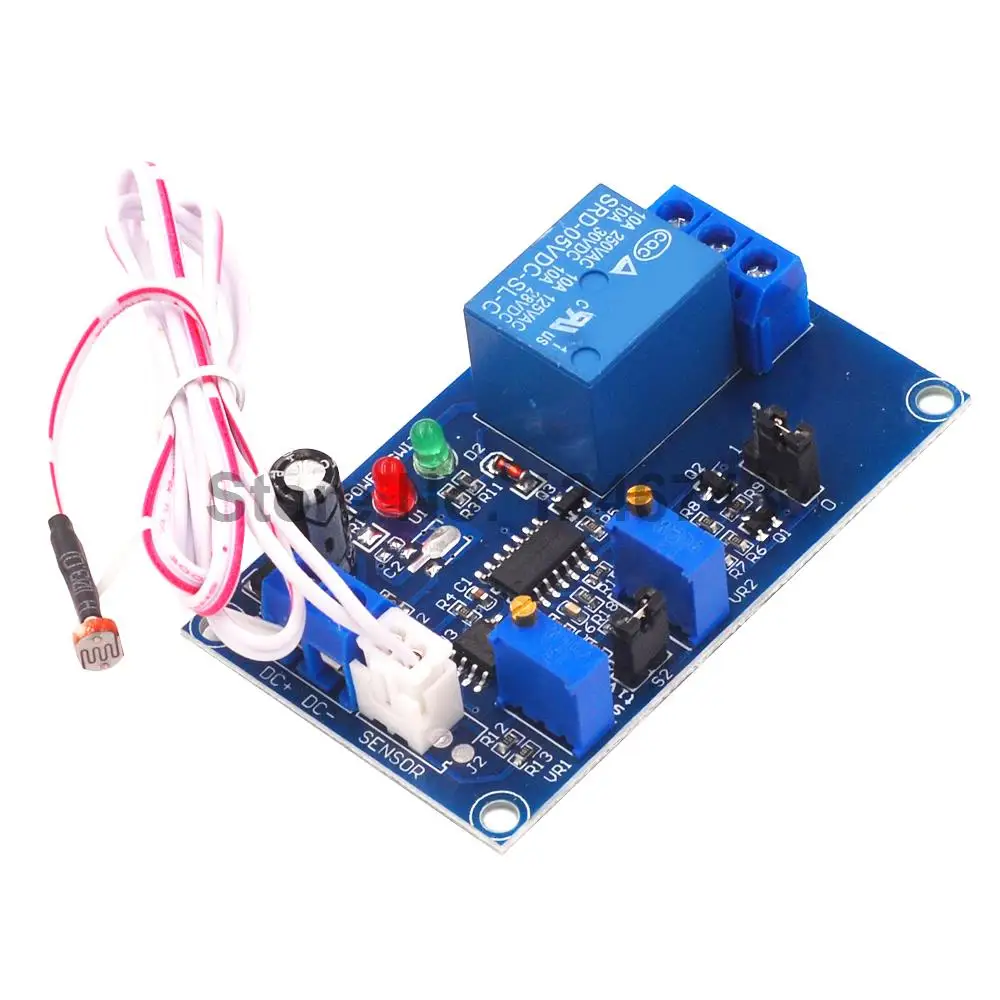

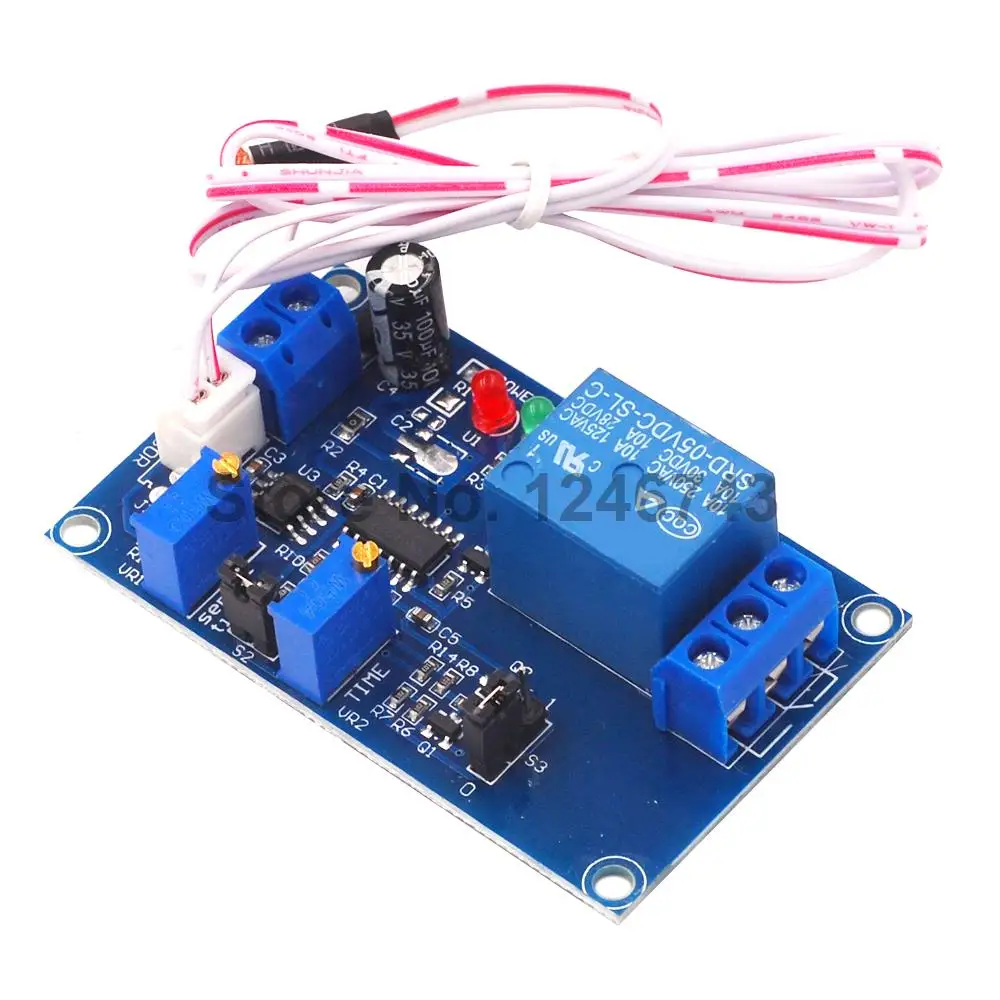

Релейный модуль датчика фоторезистора 5 В/12 В с регулировкой задержки

Релейный модуль датчика фоторезистора 5 В/12 В с регулировкой задержки

Новый Модуль Управления задержкой светильник оснащен многооборотными прецизионными регулируемыми потенциометрами. Чувствительность и задержку можно точно отрегулировать до соответствующего диапазона. Применение стабильное. Обратите внимание, что источник питания имеет 5V.12V.

Когда модуль обнаружит темноту или нет светильник, реле включится!

Есть два типа датчиков: фоторезистор и фотодиод. По умолчанию используется фоторезистор. Если вам нужен фотодиод, возьмите фотодиодный зонд отдельно.

Использование продукта:
Автоматическое обнаружение света и определение яркости. Потенциометр можно использовать для регулировки определения точки клапана яркости. Также поставляется со встроенным реле и функцией задержки. Когда светильник темнее потенциометра, переключатель реле включается автоматически, что используется для различных сигналов обнаружения светильник, переключатель задержки управления светом, переключатель обнаружения яркости, может управлять различными уличсветильник рями, автоматически включается ночью, автоматически выключается днем и автоматически подсветка, Сценический свет s, светильник свет s, переключатель обсветильник жения светофора s, устройство имеет регулируемую функцию задержки и светочувствительности, датчик светильник ности без мерцания.

Описание товара:
1. Товар контролируется импортными ЧИПАМИ стабильного и надежного качества;
2. Блок питания имеет защиту от диодов, фильтрующий конденсатор, интерференционный конденсатор и чип регулятора напряжения 7805, что может обеспечить стабильное напряжение и предотвратить сгорание модуля при обратном включении источника питания;
3. Изделие оснащено потенциометр с точной регулировкой для лучшей настройки чувствительности и времени задержки;
4. С индикатором мощности и индикацией включения реле;
5. Модуль оснащен мощными реле, которые могут управлять нагрузкой по току 10А;
6. Модуль поставляется с фоторезистором длиной 50 см;
7. Модуль имеет задержку, и время задержки можно регулировать, чтобы решить проблему мерцания реле в критической точке светильник.
8. Размер модуля: 63,5x38,5x18,5 мм Вес нетто модуля: 28 г

Параметры производительности:
1. Источник питания: 5 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока
2. Статический ток 12 мА 15 мА 12 мА
3. Максимальное потребление энергии 72 мА 45 мА 28 мА
4. Грузоподъемность реле: 250 В, 10 А (переменный ток), 30 В, 10 А (постоянный ток)
5. Температура окружающей среды: <80 градусов
6. Диапазон задержки: Подключите S2. Задержка регулируется от 1-20 секунд, без S2, регулируется от 1 до 200 секунд.

Инструкции по продукту:
1. Подключение продукта: сначала Подключите соответствующий источник питания постоянного тока к DC + и DC- (например, 5 В, затем подключите к источнику питания постоянного тока 5 В). Если реле управляет напряжением 220 В переменного тока или источником питания, отличающимся от модуля, следуйте первому способу подключения. Если реле управляет тем же источником питания, что и источником питания, второй способ подключения проще;
2. Подключите датчик и подайте питание постоянного тока (убедитесь, что напряжение соответствует требованиям, и полярность не может быть отменена);
3. Метод регулировки задержки: диапазон времени подключения перемычки S2 составляет 1-20 секунд, без подключения составляет 1-200 секунд. Время регулировки потенциометра задержки будет больше по часовой стрелке, а время обратного хода будет короче. При регулировке чувствительности обязательно Отрегулируйте задержку до самого короткого времени задержки около 1 секунды (Отрегулируйте около 10 оборотов против часовой стрелки);
4. Регулировка чувствительности датчика: Отрегулируйте датчик светильник, чтобы отрегулировать потенциометр чувствительности. Например, когда вы закрываете головку датчика рукой, реле втягивается. Когда вы отпустите, возможна задержка, и реле откроется. Модуль имеет функцию срабатывания. Если вы хотите отрегулировать чувствительность, отрегулируйте по часовой стрелке, тем чувствительнее будет индукция. Когда свет тусклый, реле будет активировано, а против часовой стрелки будет настроено более. Когда светильник, реле не закроется.
5. Регулировка времени задержки: при регулировке по часовой стрелке время задержки увеличивается.

Способ подключения 1:(Этот тип соединения не может вставить перемычку S1, иначе модуль сгорит.) Роль задержки в модуле: когда светильник находится в заданной критической точке светильник не переходит в темное состояние, а медленно переходит от яркого к темному, при отсутствии задержки реле будет мигать. При модификации Автомобильного головного светильник реле также будет мерцать из-за нестабильного окружающего светильник. После добавления задержки этого можно избежать. Возникновение проблемы заставляет реле работать стабильно и надежно.
