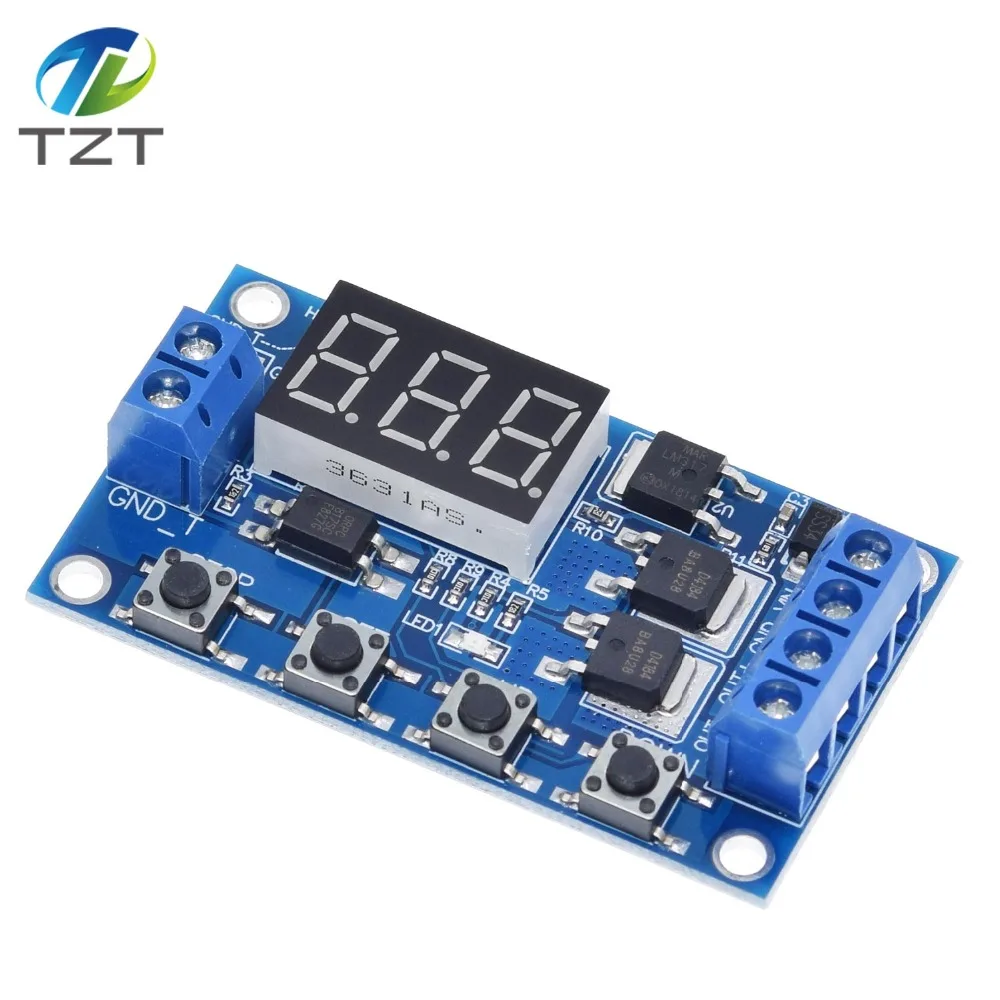

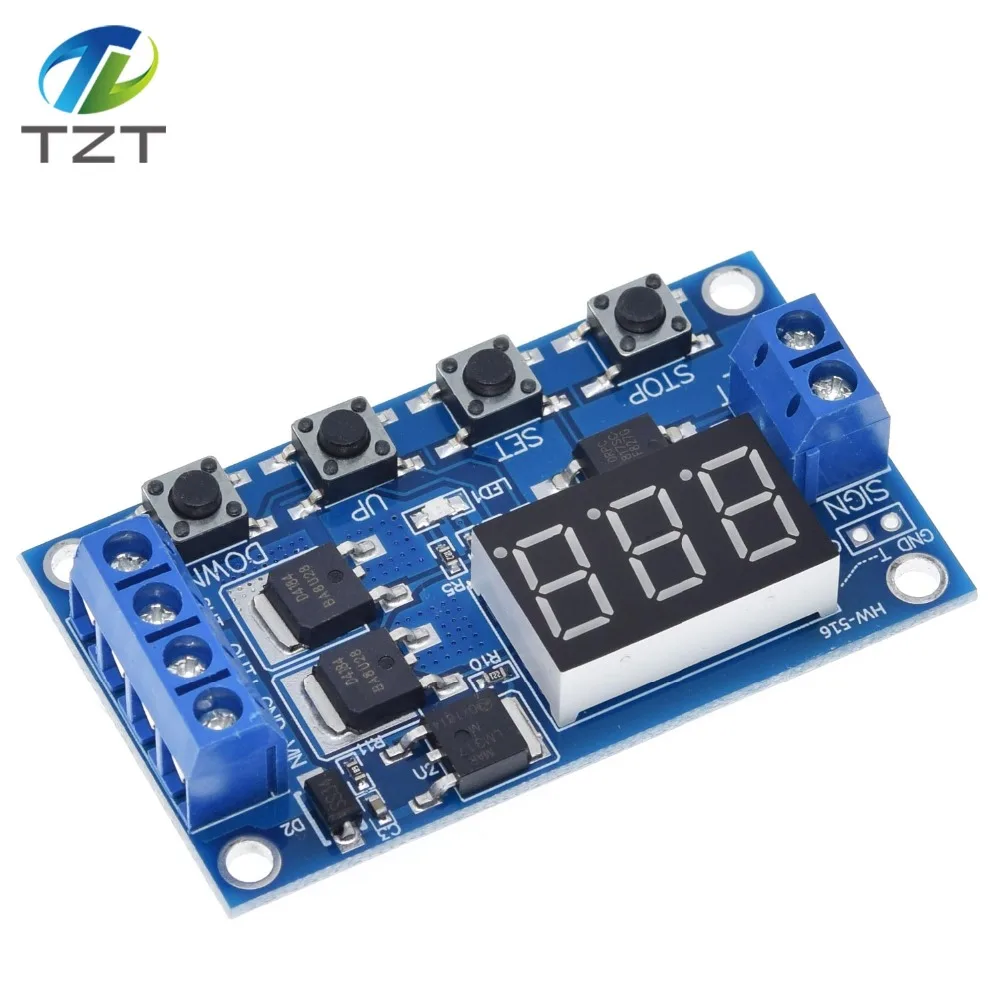

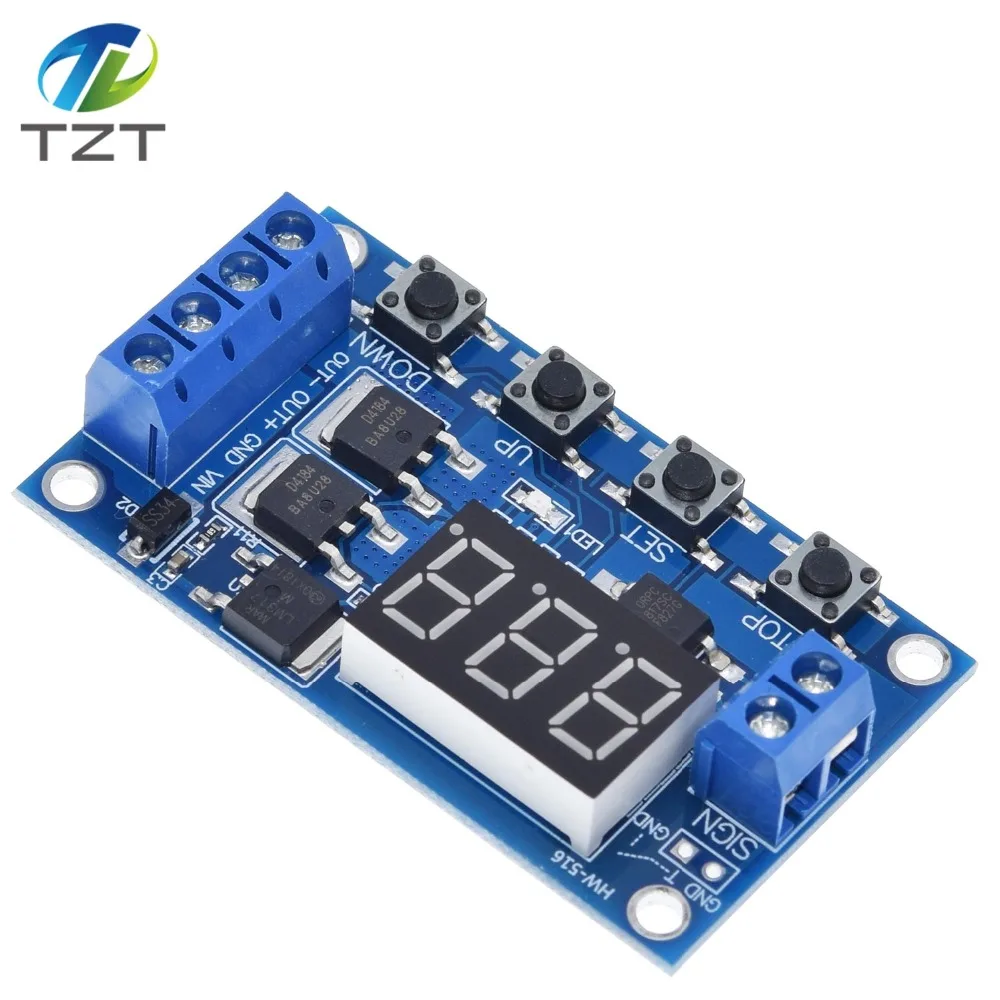

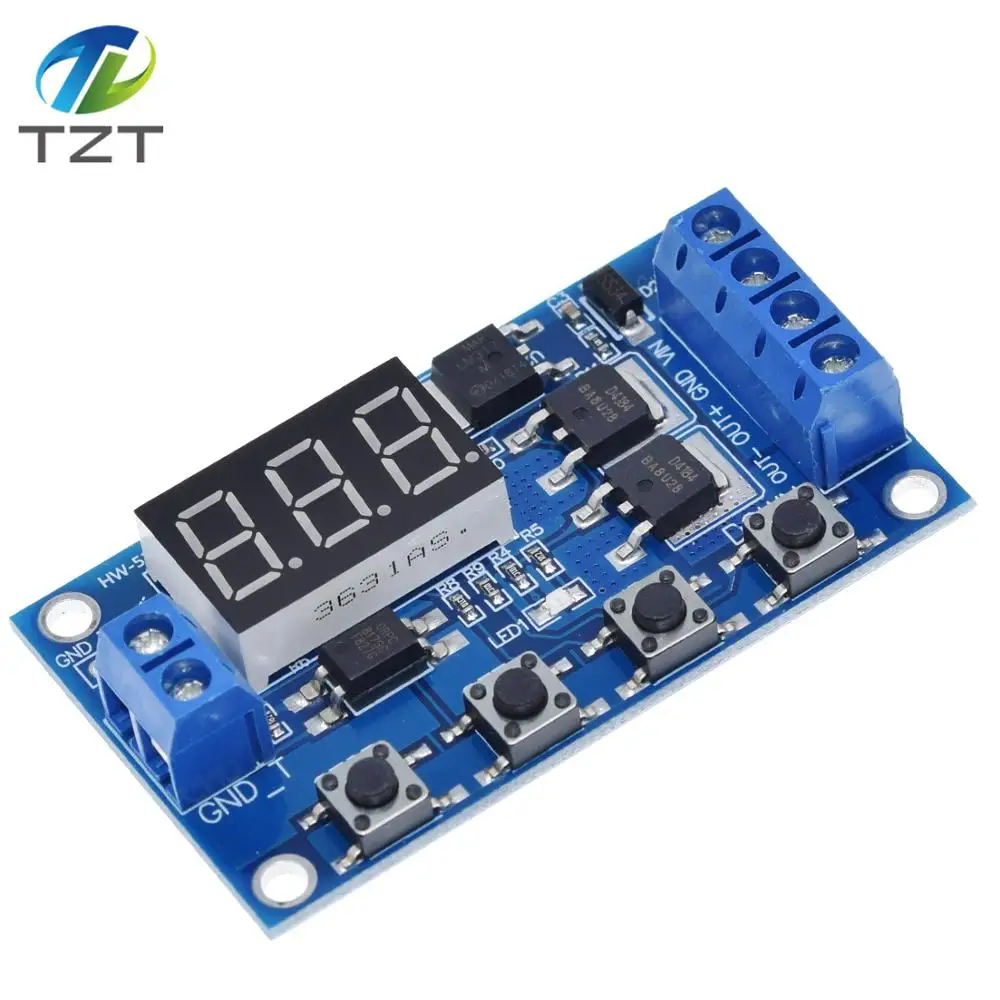

TZT цикл запуска таймер с переключателем задержки 12 24 В печатная плата двойной

TZT цикл запуска таймер с переключателем задержки 12 24 В печатная плата двойной

От 0,1 секунд (мин) до 999 минут (макс.) плавная регулировка.

Этот продукт прост в использовании, много функций, но все покупатели должны внимательно прочитать инструкции, очень полезный продукт.

Характеристики и использование модуля:

Для быстрого включения и выключения цепи неограниченное количество переключений;

Процесс проведения и резки не создает шума, искры, электромагнитных помех;

По сравнению с электромагнитными релейными изделиями, более длительный срок службы;

Параллельный привод с двумя МОП-МОП, более низкое сопротивление, больше тока, высокая мощность; При комнатной температуре, рабочий ток до 15 А, мощность до 400 Вт, для наибольшего использования оборудования;

Очень удобный способ управления двигателем, лампами светодиодный одами, двигателями постоянного тока, микронасосами, соленоидными клапанами и т. д.

Особенности:

Широкий диапазон входного напряжения (5 ~ 36 В), можно использовать большинство устройств, очень удобно;

Интерфейс понятный и простой, мощный, легко понять, отвечает почти всем вашим потребностям;

Функция аварийной остановки (кнопка «стоп»); С защитой от обратной полярности, обратная полярность не сгорит продукт.

Увеличьте спящий режим, если этот режим включен, без каких-либо действий в течение 5 минут, затем автоматически Выключите монитор и активируйте работу с любой кнопкой;

Вы можете установить различные параметры OP, CL, LOP, которые независимы друг от друга и автоматически сохраняются;

После выключения модуля все настройки параметров не потеряны.

Режим работы:

P1:Сигнал запуска, реле включается по времени «OP», а затем отключается; По времени «OP» следующее:

P1.1:Сигнал срабатывает снова, недопустим

P1.2:Сигнал срабатывает снова, часы сбрасываются

P1.3:Триггер сигнала снова, реле выключено, Остановка часов;

P-2:Сигнал запуска, реле выключено «CL» времени, реле включено «OP», а затем отключено реле;

P3.1:Триггерный сигнал, реле включается по истечении времени «OP», реле выключается «CL», затем происходит цикл работы, если период триггерного сигнала, реле выключается, остановка часов; Можно установить количество циклов («LOP»).

P3.2:Без срабатывания сигнала, реле включено по времени «OP», реле выключено по времени «CL» и циклично; Может быть установлен цикл частоты («LOP»);

P-4:Функция удержания сигнала. Если таймер триггерного сигнала сброшен, реле остается включенным; Когда сигнал исчезает, по истечении времени «OP» реле происходит; Если другой сигнал во время синхронизации, время очищено;

Параметры продукта:

1: Рабочее напряжение: 5-36 в.

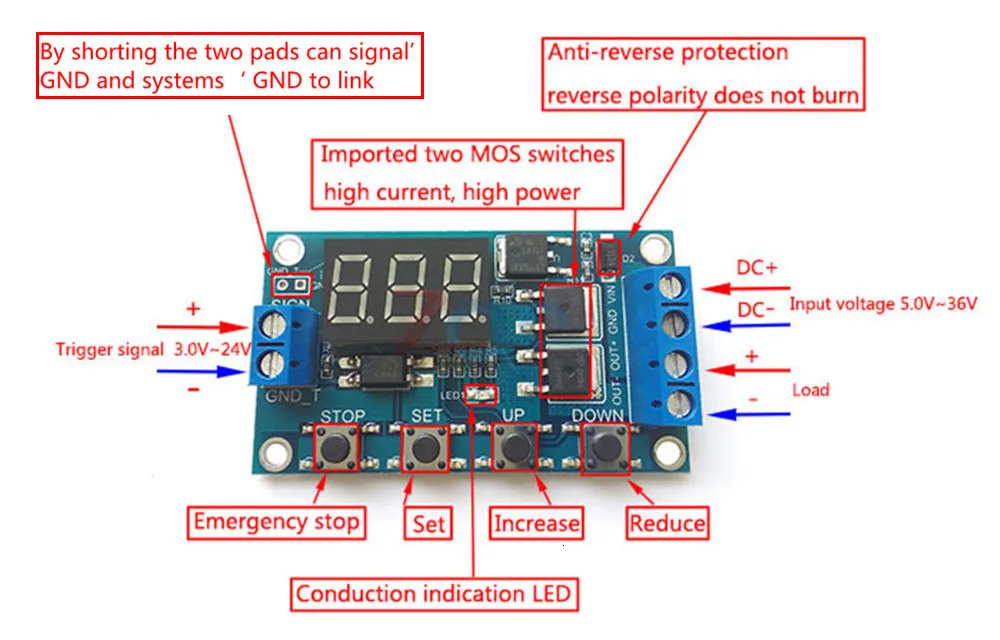

2: Источник запуска: Активный-высокий (3,0-24 В), имеет изоляцию оптопары, может улучшить возможности системы защиты от помех (клиенты также могут сократить общую площадь).

3: Выходная мощность: постоянный ток 5-36 в, при комнатной температуре, постоянный ток 15 А, мощность 400 Вт! Улучшенные условия рассеивания тепла, максимальный ток до 30 А.

4: Ток покоя: 20 мА; Рабочий ток: 50 мА

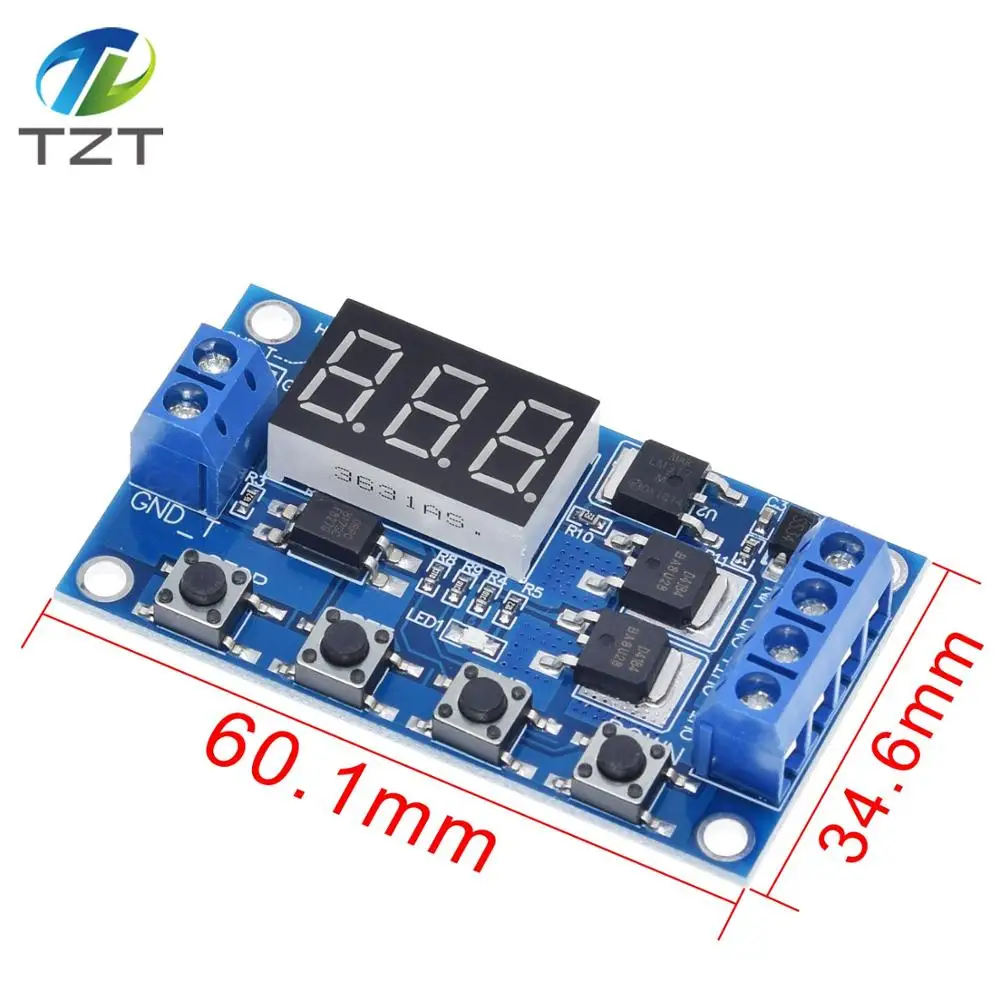

5: Срок службы: любое время переключения; Рабочая температура: -40-85 °; Размер: 6,0*3,4*1,2 см.

6: с изоляцией оптопары, улучшенной Защитой от помех, платой промышленного класса.

Обратите внимание:

Модуль представляет собой активный выход, выходное напряжение равно входному напряжению.

2. «DC +» и «нагрузка» + «это внутреннее короткое замыкание полюсов, но «DC-«И» нагрузка-«Полюса во время использования нельзя закоротить, иначе нагрузку нельзя контролировать ВКЛ и ВЫКЛ. То есть эквивалентная нагрузка-это перевозка электричества.

Диапазон времени

0,1 секунды (мин) до 999 минут (макс.) плавная регулировка

Как выбрать временной диапазон?

После настройки значения параметра выбора режима на экране кратковременным нажатием кнопки «стоп», чтобы выбрать временной диапазон;

XXX. Десятичная точка в месте единицы измерения, диапазон времени: от 1 секунды до 999 секунды.

X Десятичная точка вДесятилетие place, Диапазон времени: от 0,1 секунд до 99,9 секунд

Х. X. Полная яркость после запятой, диапазон времени: от 1 минуты до 999 минут.

Например, вы хотите установить «OP» на 3,2 секунды, а затем переместить десятичную точку вДесятилетие place, Цифровой дисплей 03,2

Описание параметров: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-999 раз, «---»-бесконечная петля).

Эти параметры независимы друг от друга, но используются в каждом режиме. Например, в режиме P1.1 установка on-time «OP» составляет 5 секунд, если вы переключитесь в режим P1.2, то и «OP» будет 5 секунд.

В главном интерфейсе (дисплей 000) Короткое нажатие кнопки «SET» отобразит «OP» («CL», «LOP») и соответствующее время XXX;

Некоторые параметры только режим «OP» (например, режимы P1.1, P1.2, P1.3), коротко нажмите кнопку «SET», чтобы отобразить только «OP» и соответствующее время;

Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режимы P3.1, P3.2), короткое нажатие кнопки «SET» отобразит «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;

В основном интерфейсе кратковременно нажмите кнопку «SET», чтобы увидеть информацию о параметрах текущего режима, очень удобно!

Как установить параметры?

Сначала прочтите инструкции, чтобы определить требуемый режим работы.

Модуль включен, дисплей в текущем режиме работы (режим по умолчанию P1.1), затем Войдите в основной интерфейс; нажмите кнопку «SET» в течение 2 секунд после релиза, чтобы войти в интерфейс выбора режима; Короткое время, нажав кнопку «вверх», «вниз», чтобы выбрать режим (P1.1 ~ P-4).

Выберите режим (например, P3.2), коротко нажмите кнопку «SET», затем параметры, которые будут установлены, мигают («OP» вовремя, «CL» время выключения, "ЛОП" циклы ("---" представляет бесконечную петлю), по "вверх", "вниз" Клавиши для настройки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение на одну единицу); затем Коротко нажмите кнопку «стоп», чтобы выбрать положение десятичной точки, выберите диапазон времени (от 0,1 секунд до 999 минут); Короткое нажатие «sET» Кнопка для установки следующих параметров текущего режима процедуры указана выше.

После установки параметров нажмите и удерживайте кнопку «set» в течение 2 секунд, затем отпустите, Название текущего режима мигнет один раз, а затем Вернитесь на основной экран, установите параметры успеха!

Основной интерфейс: IN реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой под состоянием реле.

Экран выбора режима:Нажмите и удерживайте кнопку «SET», чтобы войти, после завершения настройки нажмите и удерживайте кнопку «SET», чтобы выйти обратно на основной экран.

Удлинители кнопок «стоп»:

Режим включения реле:

ВКЛ: реле позволяет проводить в «OP» вовремя;

Выкл.: реле, запрещающее проводимость, всегда закрыто;

В главном интерфейсе Коротко нажмите кнопку «стоп», чтобы переключиться между ВКЛ и ВЫКЛ, ток, в котором будет мигать состояние, а затем Вернитесь на главный экран. (Эта функция служит функцией аварийной остановки, нажмите на реле)

Спящий режим:

«C-P» спящий режим: пять минут без каких-либо действий, цифровой дисплей автоматически выключается, программа работает как обычно;

«O-d» обычный режим: цифровой дисплей всегда открыт;

Нажмите кнопку «остановить» на две секунды, а затем отпустите, чтобы переключить состояние «C-P» и «O-d», в которых текущее состояние вспышек, а затем Вернитесь на главный экран.

Посылка

1 переключатель задержки таймера цикл запуска, печатная плата 12 В, 24 В, модуль управления трубкой MOS
