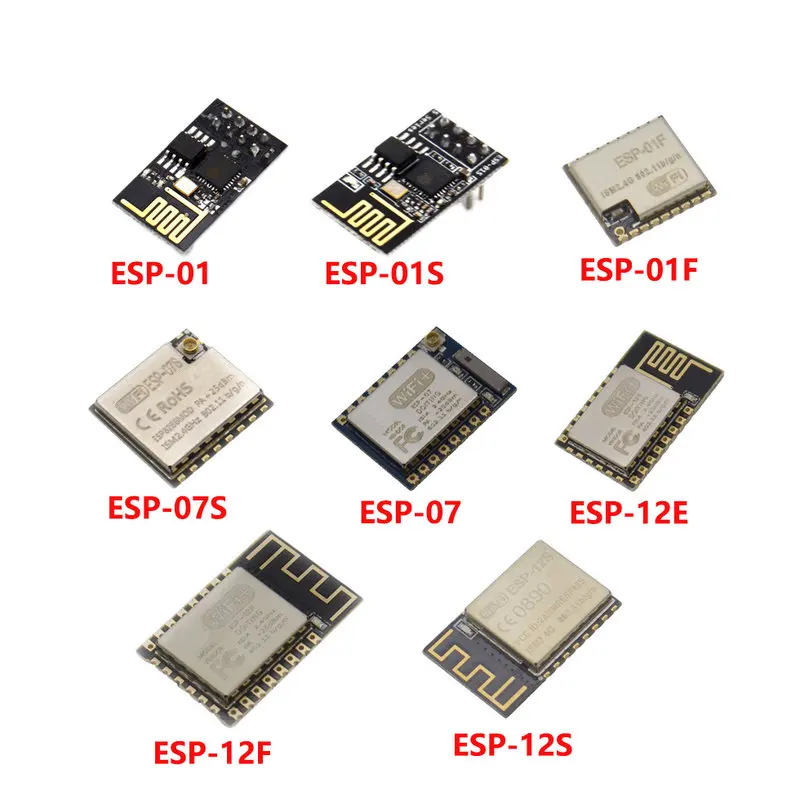

ESP8266 ESP-01 ESP-01S ESP-01F ESP-07 ESP-07S ESP-12 ESP-12E ESP-12F ESP-12S serial Серийный беспроводной модуль с Wi-Fi

ESP8266 ESP-01 ESP-01S ESP-01F ESP-07 ESP-07S ESP-12 ESP-12E ESP-12F ESP-12S serial Серийный беспроводной модуль с Wi-Fi

ESP01
SDIO 2,0, SPI, UART
32 QFN посылка
Встроенный РЧ-переключатель, балун, 24dBm PA, DCXO и PMU
Интегрированный процессор RISC, встроенная память и внешние интерфейсы памяти
Интегрированный/baseband процессоры
Качество Услуги управления
Интерфейс IPS для аудио приложений высокой точности
Линейные регуляторы с низким выпадением на чипе для всех внутренних поставок
Проприетарная платформенная архитектура поколения часов
Интегрированные двигатели WEP, TKIP, AES и WAPI
Решений

Поддержка APSD для оптимальных приложений VoIP
Запатентованный фальшивый алгоритм шумоподавления для интеграции в приложения SOC
Поддержка интерфейса соналичия Bluetooth
Самокалиброванный RF для обеспечения оптимальной производительности при любых условиях эксплуатации
Zero завод настройки
Внешние зарядные устройства не RF компоненты
Технические характеристики

802,11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Встроенный протокол TCP/IP стек
Интегрированный переключатель TR, балун, LNA, усилитель мощности и соответствующие сети
Интегрированные PLLs, регуляторы, DCXO и блоки управления питанием
+ 19,5 дБм выходная мощность в режиме 802.11b
Ток утечки <10uA
Интегрированный с низким энергопотреблением 32-битный Процессор может использоваться в качестве приложения процессор
Сdio 1,1/2,0, SPI, UART
STBC, 1 × 1 MIMO, 2 × 1 MIMO
Агрегация A-MPDU и A-MSDU и интервал защиты 0,4 мс
Пробуждение и передача пакетов в <2 мс
Энергопотребление в режиме ожидания <1,0 МВт (DTIM3)

1. Высокое качество и низкая цена
2. LWIP соглашение
3. Поддержка 3 режимов: AP, STA, AP + STA
4. Идеальный и простой в команды


Теперь для Arduino можно получить по WiFI Без торможения банка.
Используйте этот модуль для следующего проекта интерета вещей, домашней автоматизации или удаленного проекта датчика.
Этот модуль поддерживает IC ESP8226 для использования через последовательное соединение с помощью команд simple AT.
Не требуется интерфейс SPI или ноу-хау.

Предупреждения:
Этот модуль требует питания 3,3 Вольт для VCC и логики 3,3 В. Это не 5 V tolant. Подключите RX или TX на 5 V Для Arduino будет
Уничтожить этот модуль. Необходимо использовать преобразователь логического уровня или 3,3 В для Arduino

Источник питания 3,3 В для Arduino Uno имеет недостаточный ток capabilit для питания этого модуля. Вы должны предоставить отдельный,
Более высокое питание 3,3 В (около 300 мА или лучше)

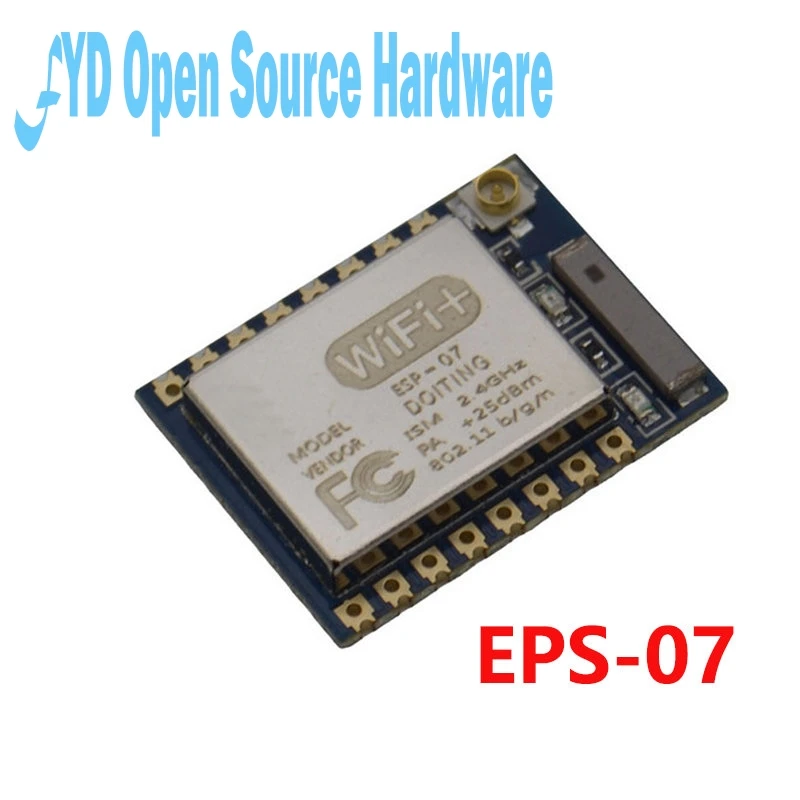

ESP-07

Модель: ESP8266
ISM 2,4 ГГц
PA + 25dBm
802.11b/g/n

Предупреждения:
1. Этот модуль требует питания 3,3 Вольт для VCC и логики 3,3 В.
2. Это не 5 V tolant, подключите RX или TX на 5 V Для Arduino разрушит этот модуль.
3. Необходимо использовать преобразователь логического уровня или 3,3 В для Arduino
4. Источник питания 3,3 В для Arduino Uno имеет недостаточный ток capabilit для питания этого модуля.

5. Вы должны предоставить отдельное, более высокое напряжение питания 3,3 В (около 300 мА или лучше)


ESP-12F
ESP8266-12F-это улучшенная версия ESP8266-12, идеальная периферийная схема, четырехслойная технология платы, улучшенное соответствие импедансу, лучший выход сигнала, независимо от того, является ли это стабильностью или защитой от помех, антенна PCB через профессиональное лабораторное тестирование, Сертификация ROHS, была значительно улучшена! Для тех, кто выбирает ESP-12, даже если продукт был сделан, это не имеет значения, улучшенная версия полностью совместима с прошивкой перед pin в ESP-12 на основе добавления шести IO порта, SPI порта провода, разработка более удобная, более широкая!
Сертификация стандартов: FCC/CE/TELEC

Стандарты беспроводной связи: 802,11 b/g/n

Частотный диапазон: 2,4 ГГц-2,5 ГГц (2400 м-2483,5 м)

Интерфейс передачи данных: UART/HSPI/igc/IGS/Ir Remote Contorl GPIO/PWM

Рабочее напряжение: 3,0 ~ 3,6 В (рекомендация 3,3 В)

Рабочий ток: Средний: 80 мА

Рабочая температура: от-40 ° ~ 125 °

Температура хранения: Номинальная температура

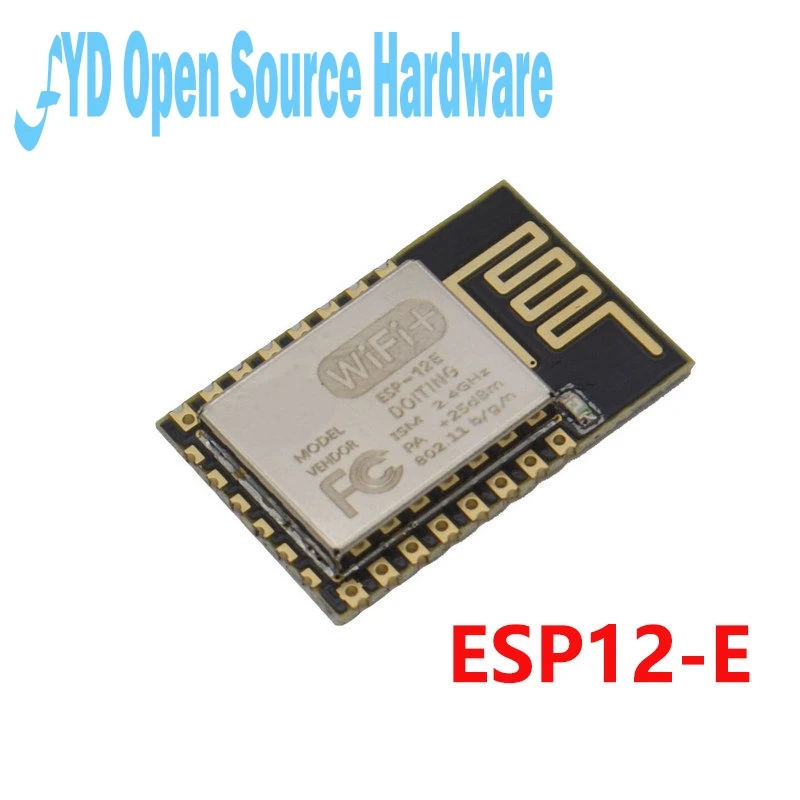

ESP-12E

Модель: ESP8266-12
ISM 2,4 ГГц
PA + 25dBm
802.11b/g/n
Предупреждения:

1. Этот модуль требует питания 3,3 Вольт для VCC и логики 3,3 В.
2. Это не 5 V tolant, подключите RX или TX на 5 V Для Arduino разрушит этот модуль.
3. Необходимо использовать преобразователь логического уровня или 3,3 В для Arduino
4. Питание 3,3 В для Arduino Uno имеет недостаточный ток capabilit для питания этого
Модуль
5. Вы должны предоставить отдельное, более высокое напряжение питания 3,3 В (около 300 мА или лучше)
