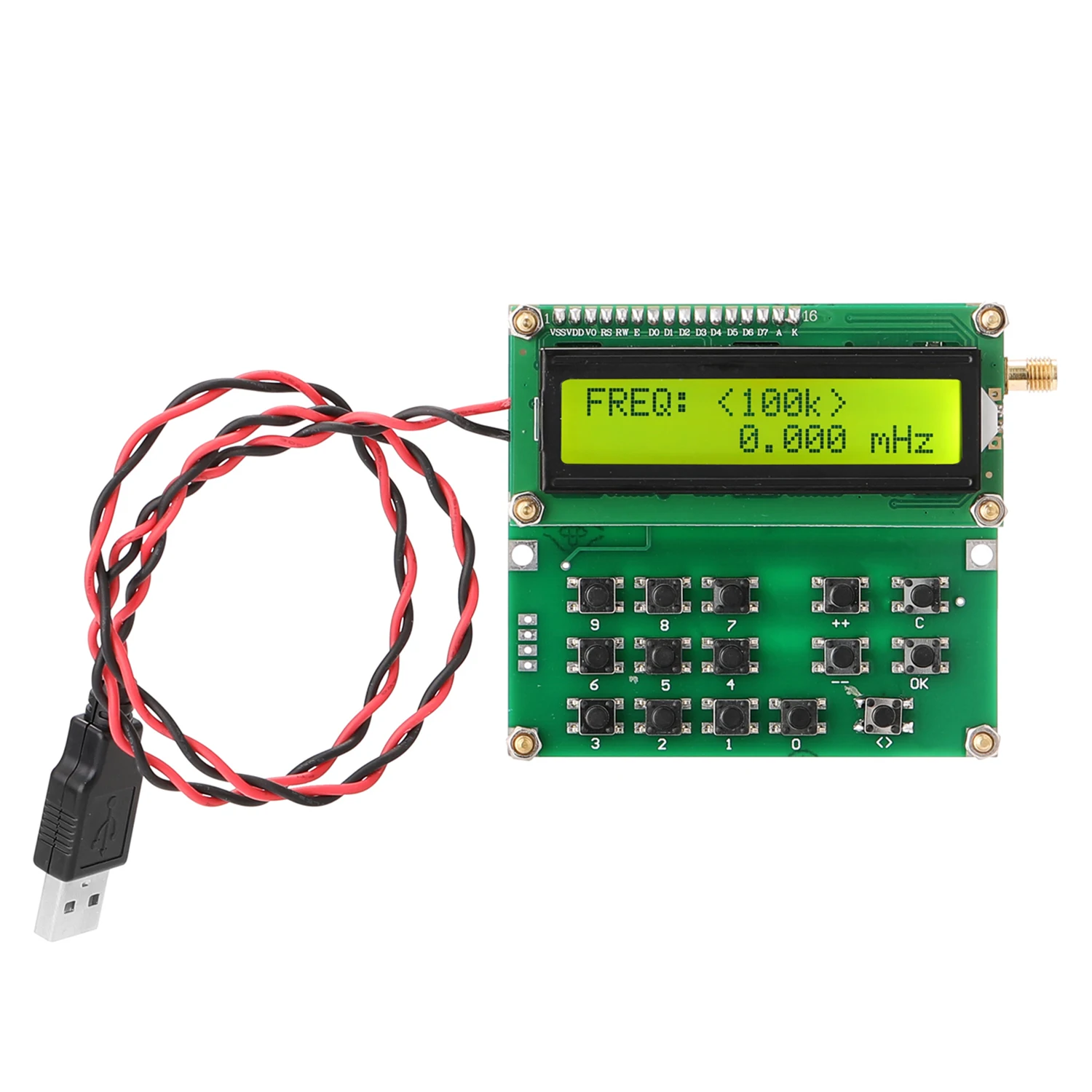

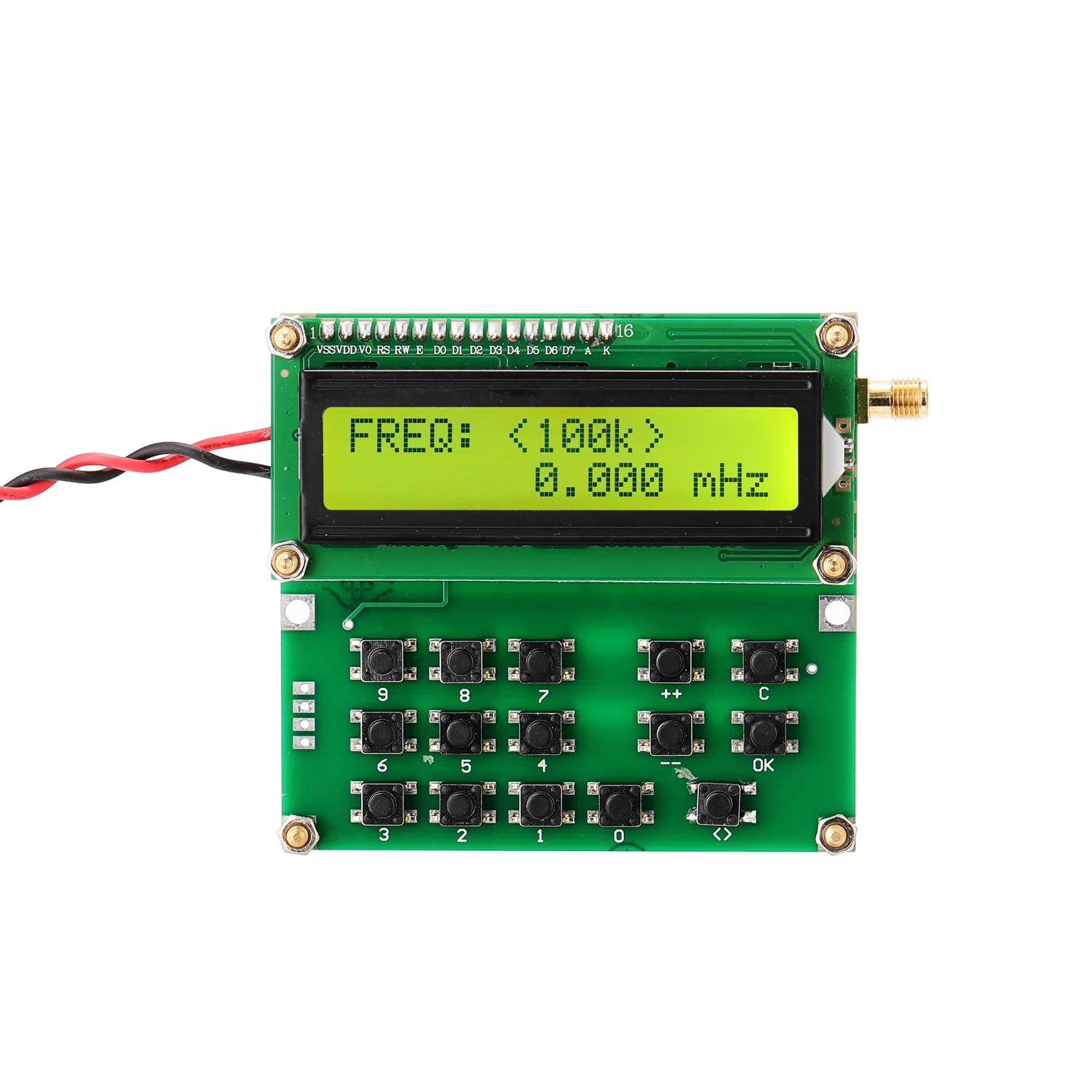

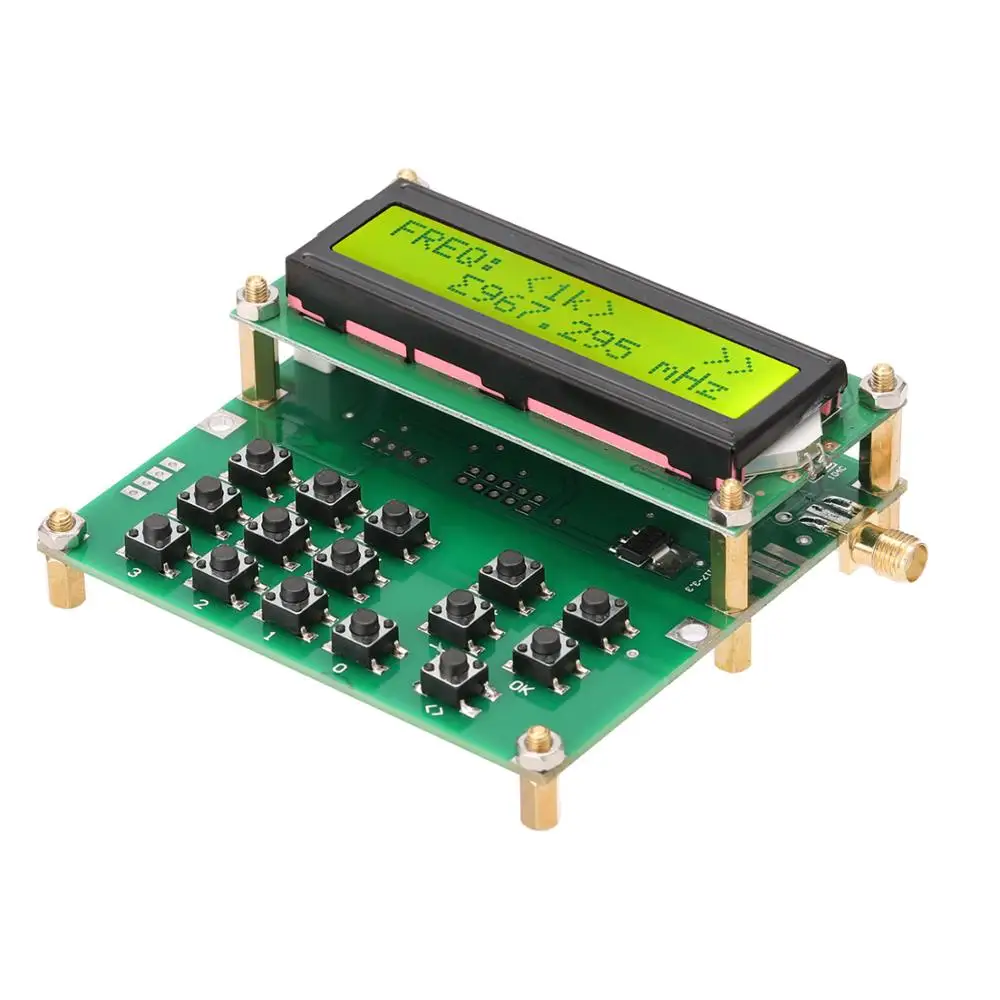

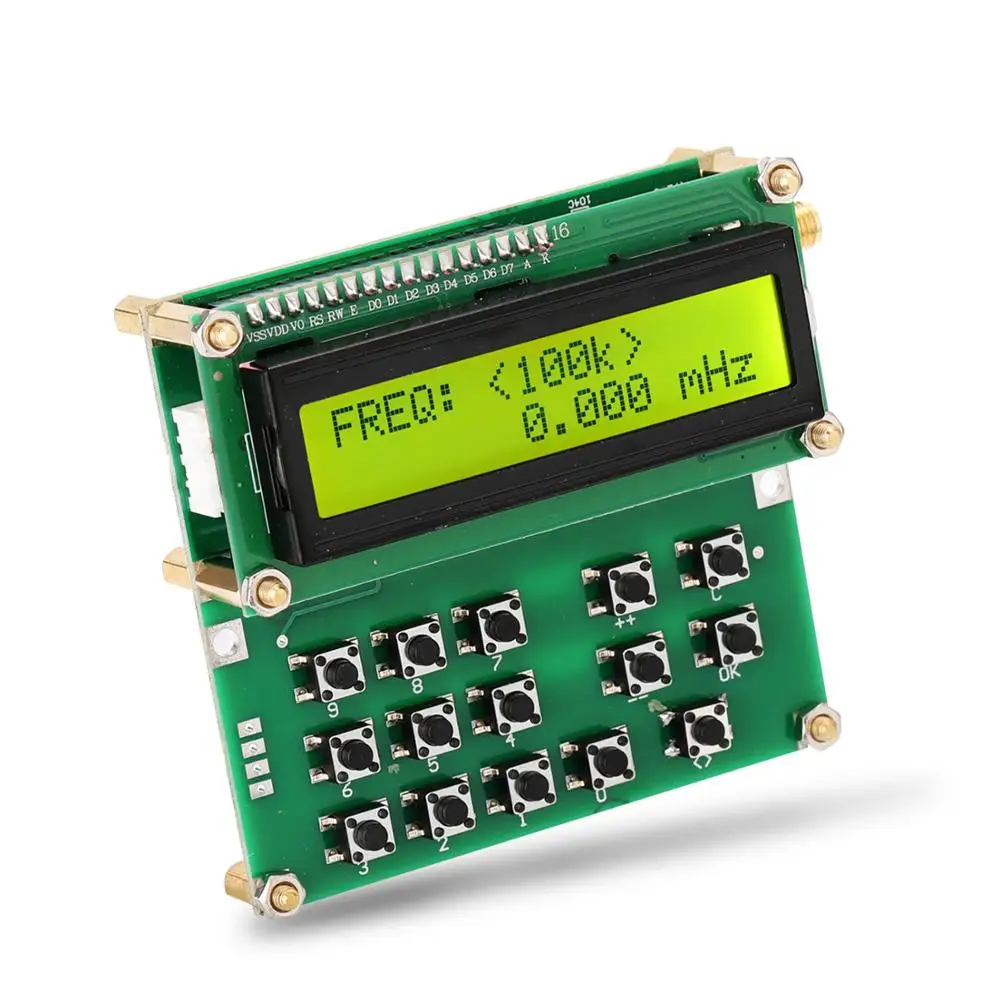

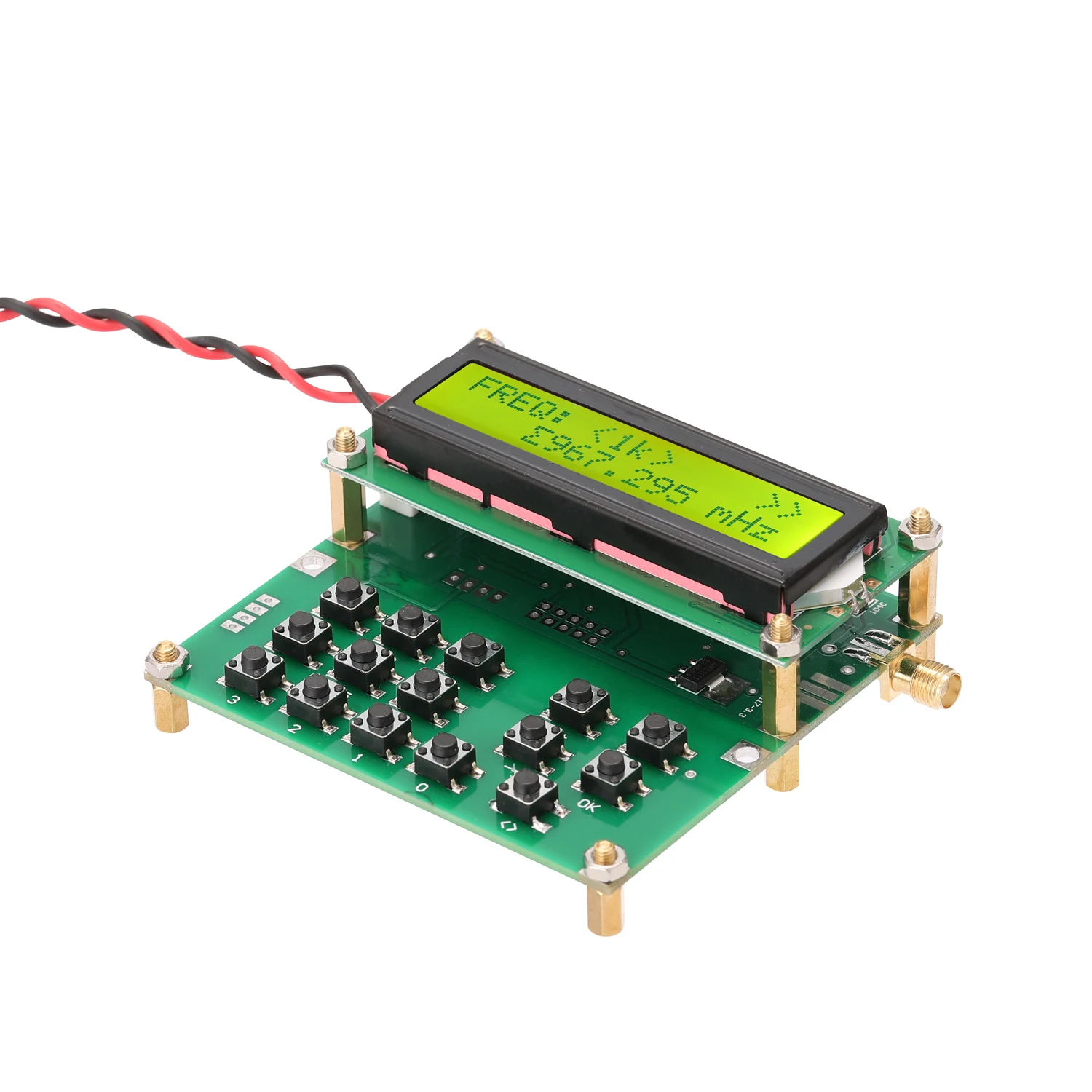

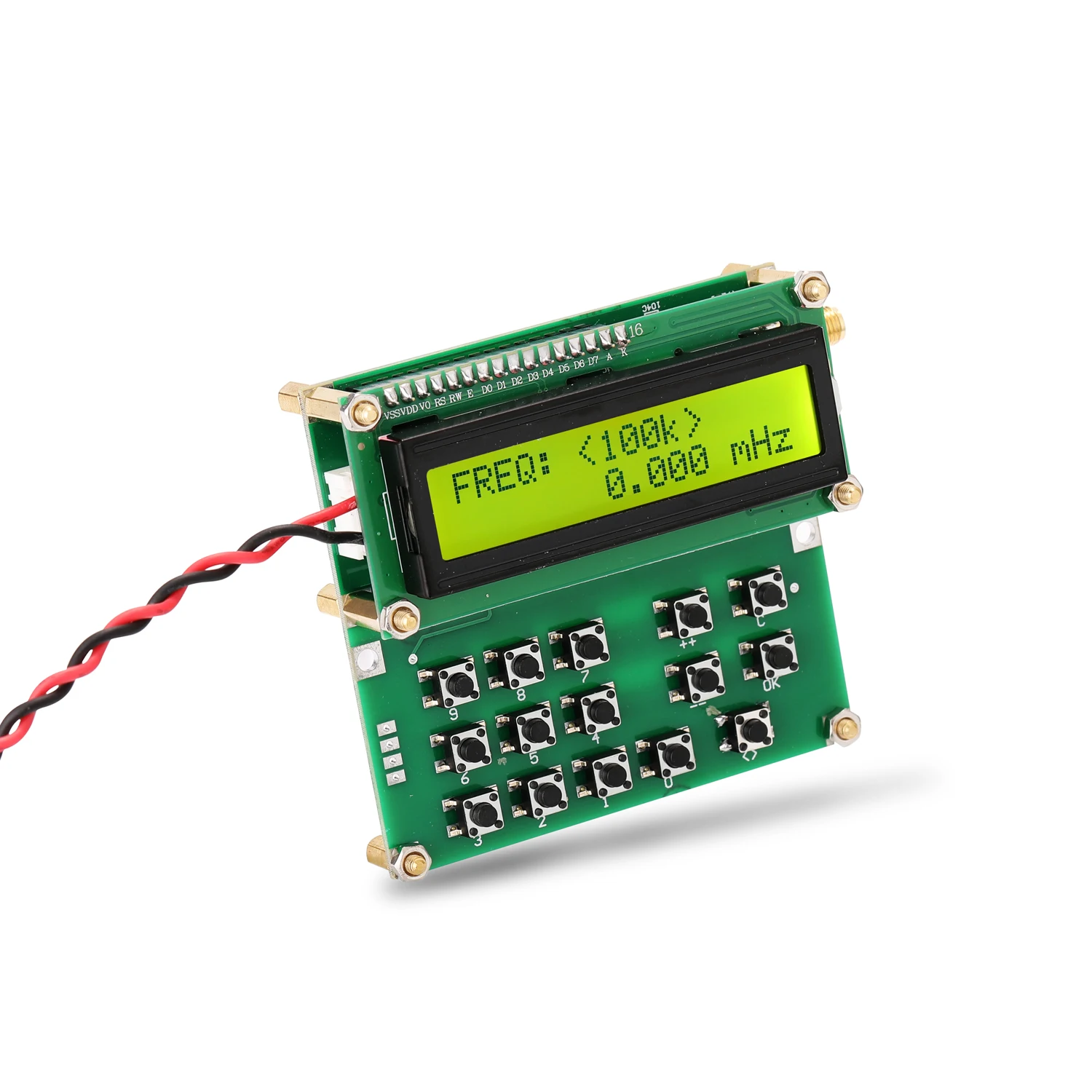

KKMOON ADF4351 источник сигнала VFO генератор сигналов переменной частоты от 35 МГц до 4000

KKMOON ADF4351 источник сигнала VFO генератор сигналов переменной частоты от 35 МГц до 4000

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, широкий диапазон применения, имеет длительный срок службы.

Особенности:
Простой генератор радиочастотного сигнала.

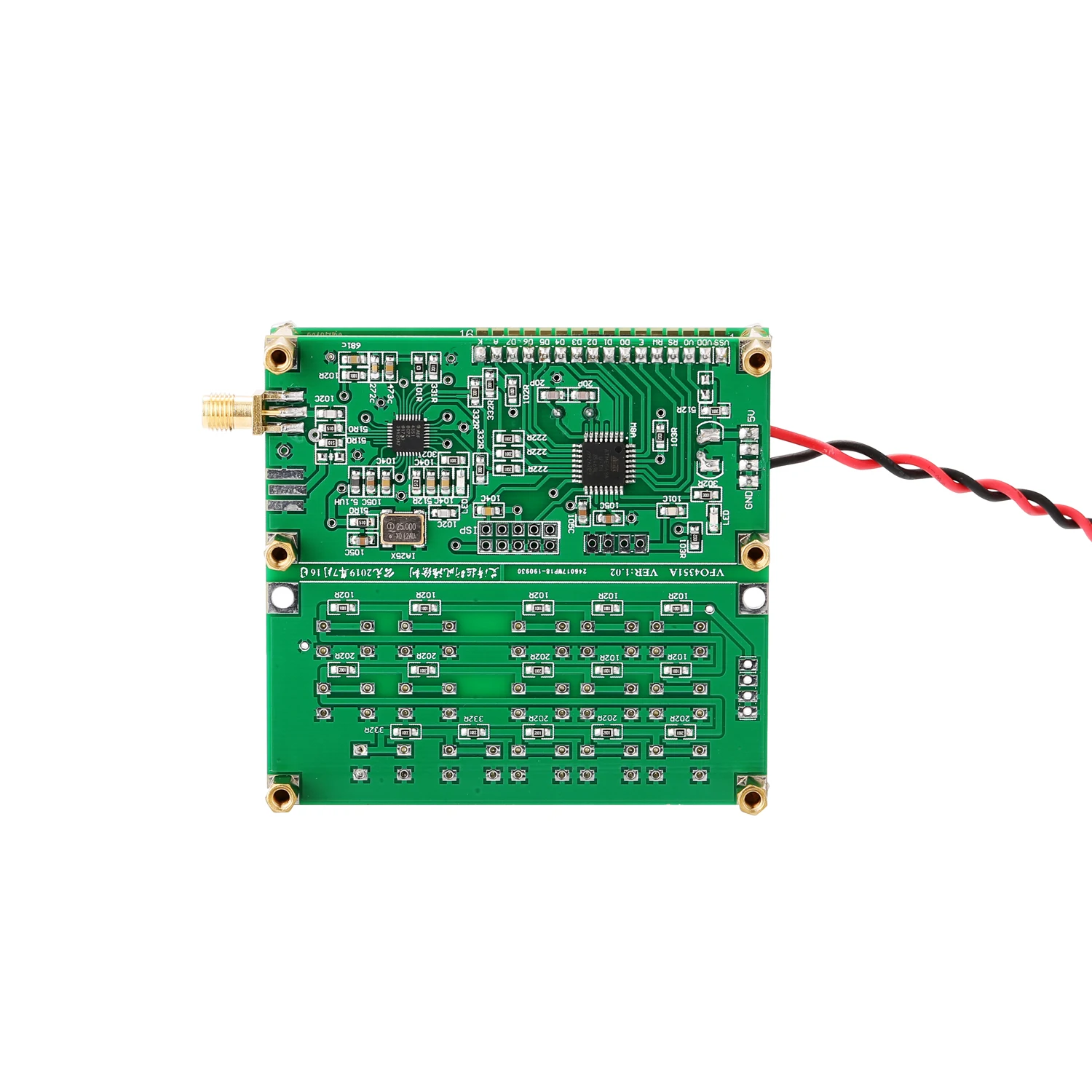

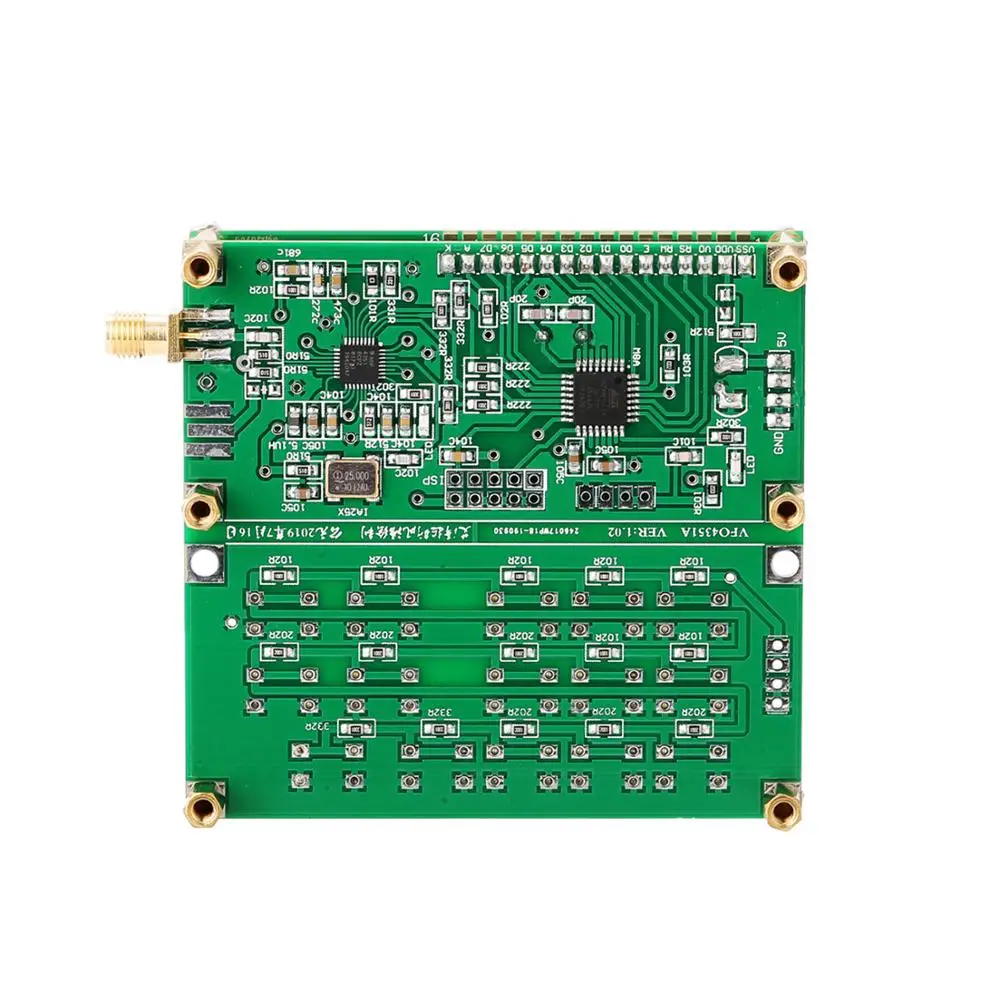

Основные компоненты: микроконтроллер avr mega8, экономичный микрокомпьютер с одним чипом, обычно используется в низкой версии m16, периферийный ADC имеет источник регулятора 2,56 в, это недоступно для других микроконтроллеров среднего диапазона.
Adf4351, традиционная высокоскоростная бистабильная схема VCO + PLL + 6 (за исключением 2 схем, D триггера).
35-2200 МГц получено частотным делением. После формы амплитуда фундаментальной волны не сильно меняется. Это для высокой частоты.
DDS трудно достичь в полной полосе пропускания. (после разделения сигнала она должна быть прямоугольной волной, а амплитуда становится уровнем триггера).
Этот продукт использует микрокомпьютер с одним чипом в качестве ядра, что значительно упрощает дизайн, сокращает время разработки, экономит затраты и является простым, надежным и практичным.
Обеспечить источник сигнала для пути переменного тока устройства под испытанием, анализ амплитудных характеристик частоты пути переменного тока и обратите внимание на сопротивление устройства под испытанием.

Характеристики:
Основной материал: PCB
Цвет: зеленый
Напряжение источника питания: 4,5 В-5,5 В постоянного тока, обратите внимание, что эта машина не имеет встроенного блока регулятора напряжения, не должна поставляться в диапазоне напряжения
Ток в режиме ожидания: <25 мА
Ток излучения: <150 мА
Выходное сопротивление: 50 Ом
Диапазон выходной частоты: 35 МГц-4000 МГц
Шаг выхода: 1 кГц-8 кГц
Выходная мощность:-1dBm (W) @ 150 MHz (тестовая мощность абсолютное значение) прибл. 1 мВт

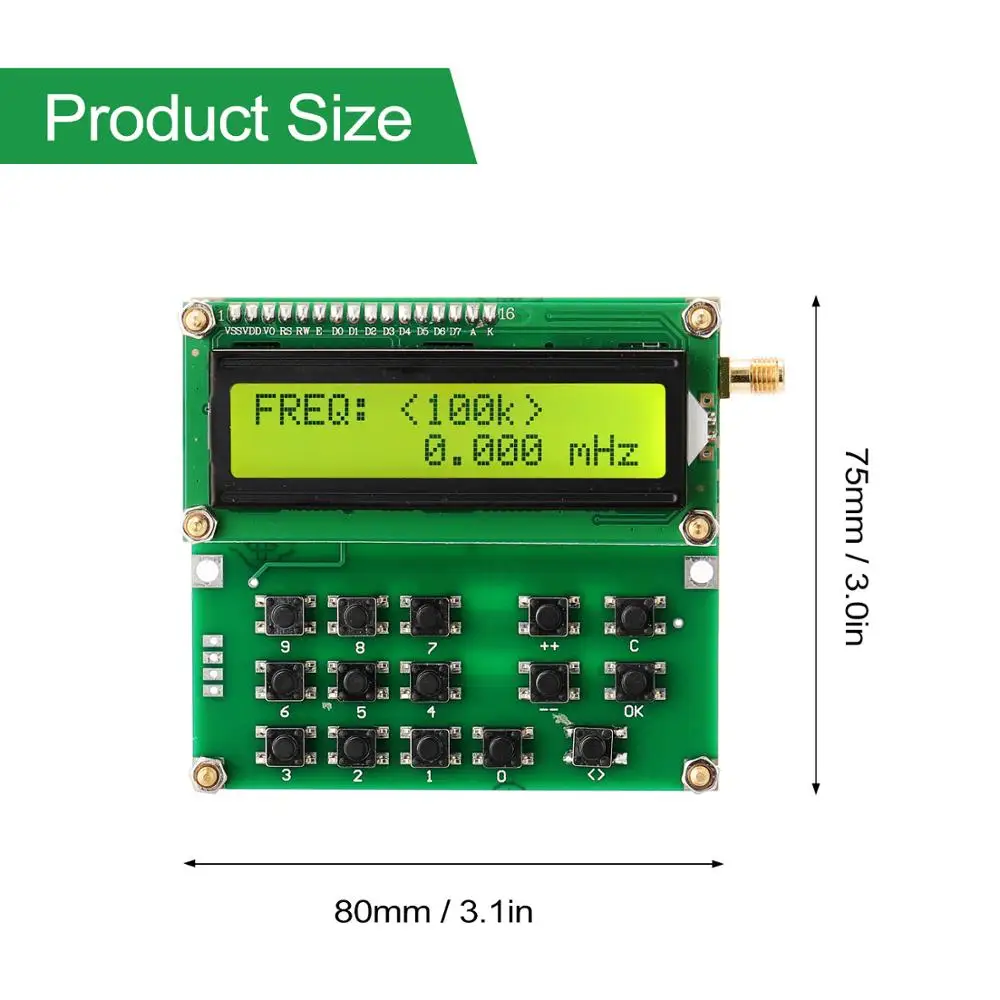

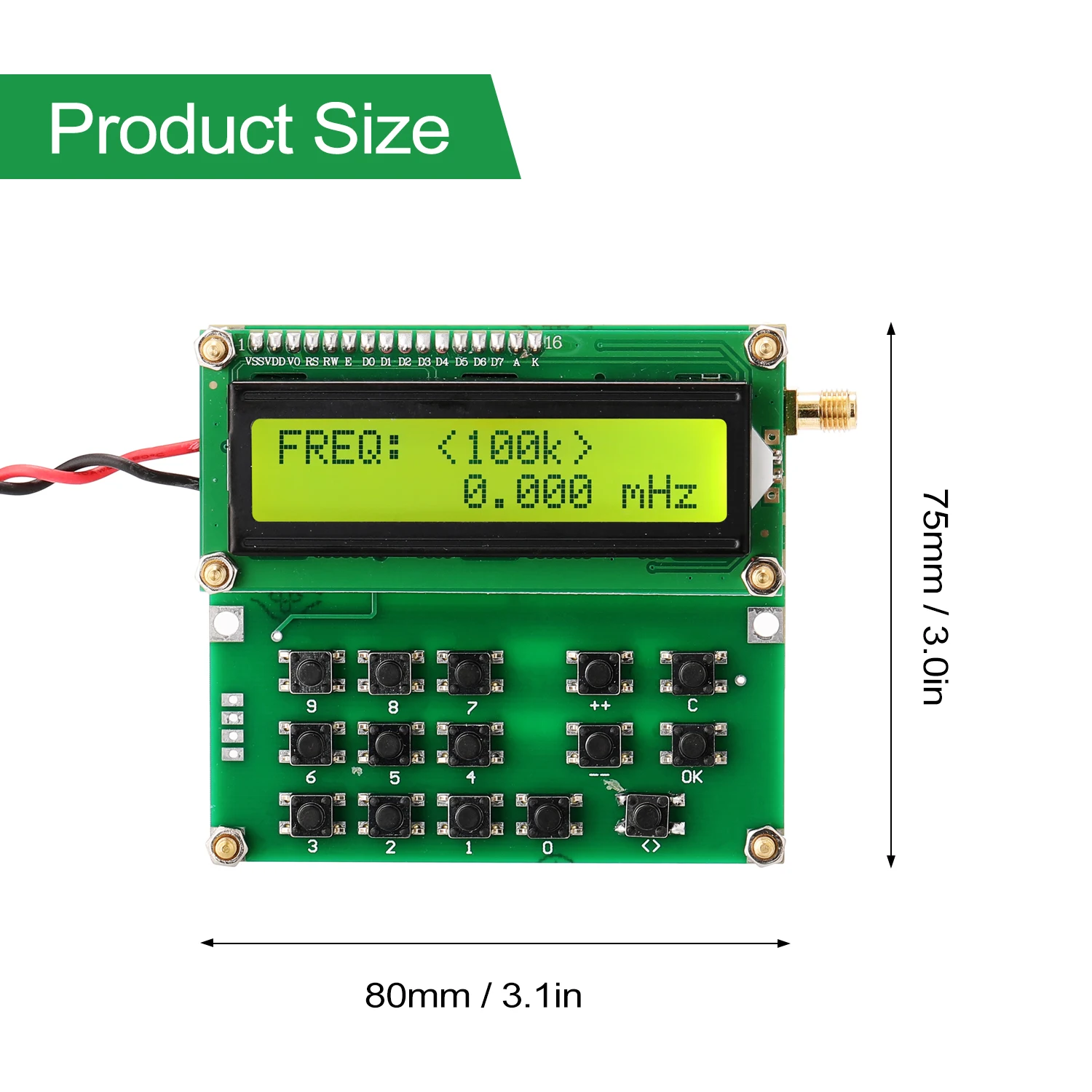

Размер изделия: 80*75*30 мм/3,1*3,0*1,2 дюйма
Вес изделия: 85 г/3,0 унции
Размер упаковки: 118*97*35 мм/4,6*3,8 * 1.4in
Вес упаковки: 108 г/3,8 унции

Примечание:

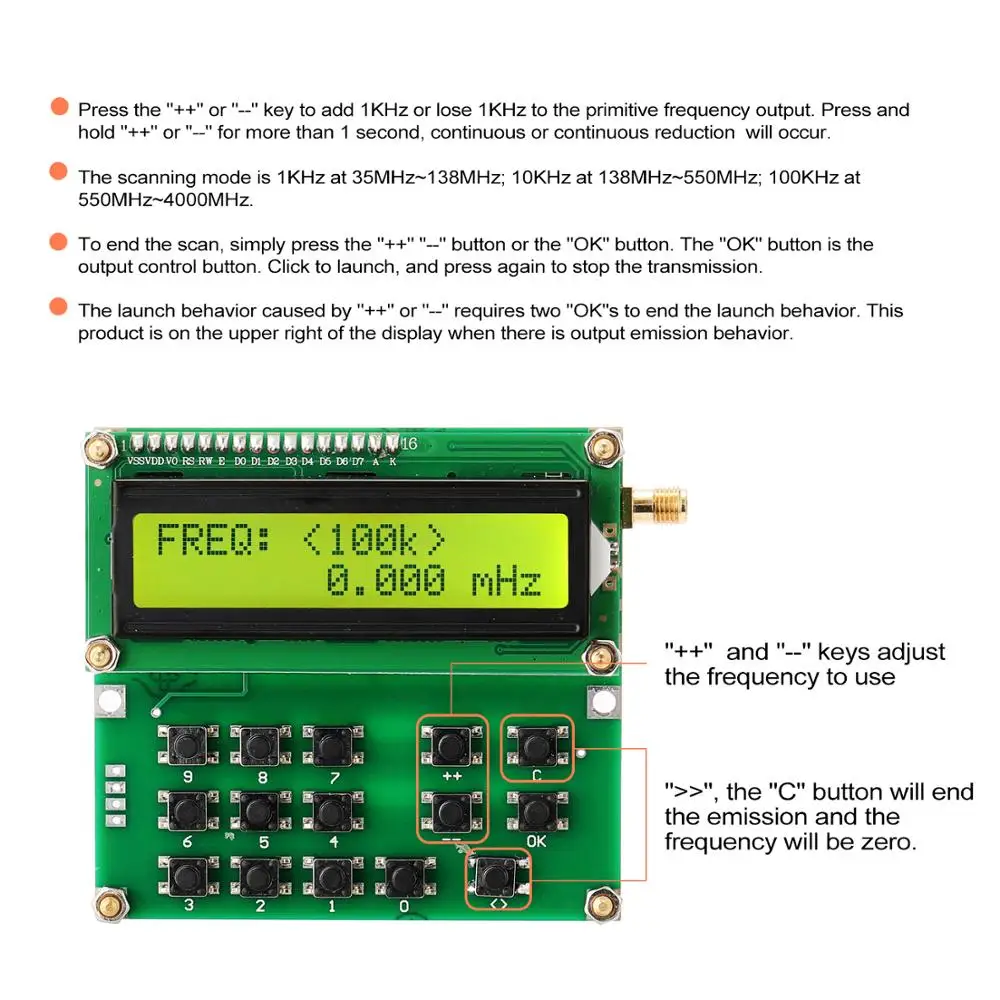

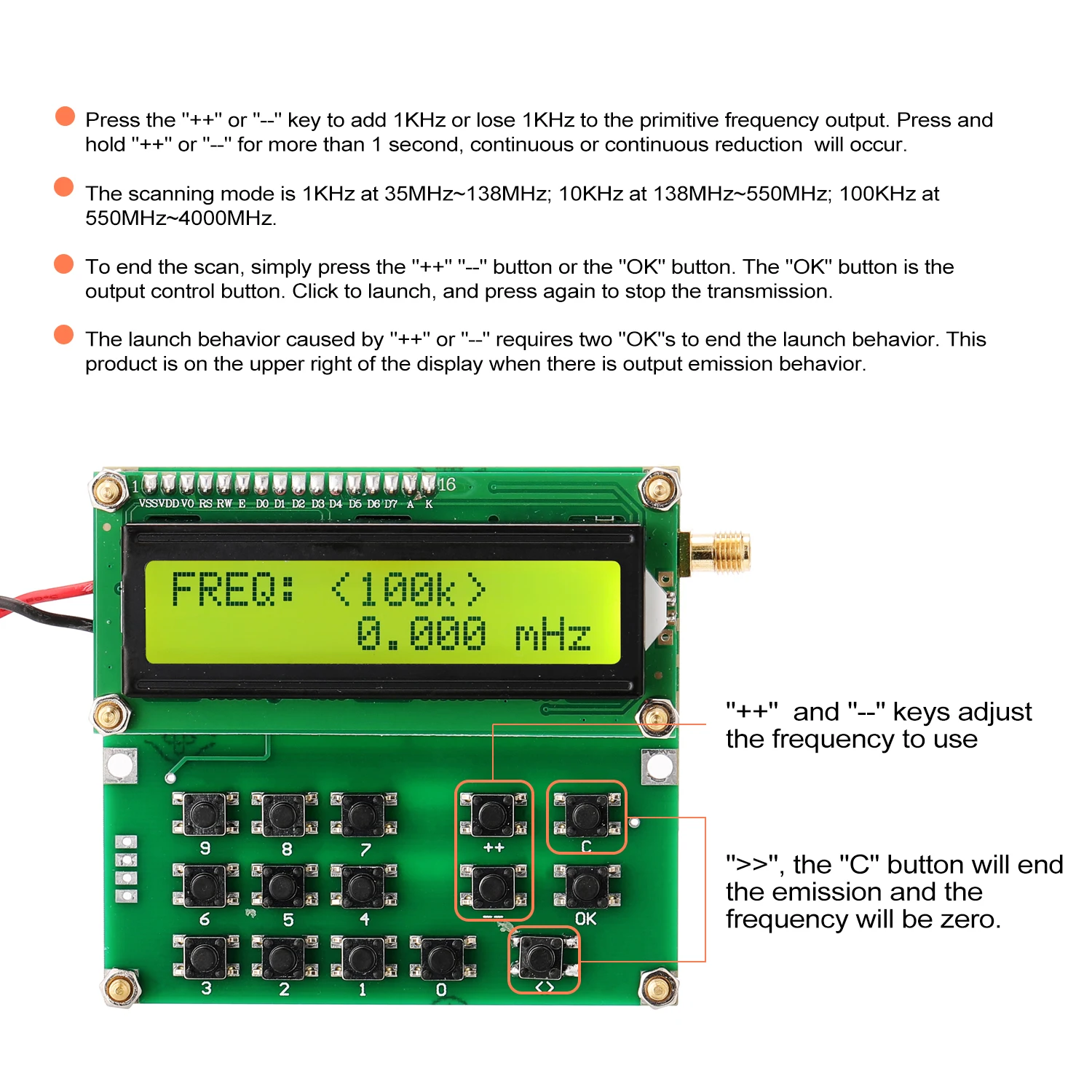

Эта клавиатура работает с 15 кнопками ppt, 0 ~ 9 клавишами с цифрами, 10, «+» и «--» клавиши регулируют частоту использования, а также генерируют выходное поведение.
Нажмите кнопку «+ +» или «--», чтобы добавить 1 кГц или потерять 1 кГц к примитивному выходу частоты. Нажмите и удерживайте кнопку «+ +» или «--» более 1 секунды, произойдет непрерывное или непрерывное снижение.
Режим сканирования-1 кГц на 35 МГц ~ 138 МГц; 10 кГц на 138 МГц ~ 550 мгц; 100 кГц на 550 МГц ~ 4000 МГц.
Чтобы завершить сканирование, просто нажмите кнопку «+ +»-«-» или кнопку «OK». Кнопка «ок»-это кнопка управления выходом. Нажмите, чтобы запустить, и нажмите еще раз, чтобы остановить передачу.
Поведение запуска, вызванное «+ +» или «-», требует двух «ок», чтобы завершить поведение запуска. Этот продукт находится в верхней правой части дисплея, когда происходит выходное излучение.
В углу появится кнопка «>», кнопка «C» прекратит излучение и частота будет нулевой.

Комплектация:
1 * генератор сигналов
