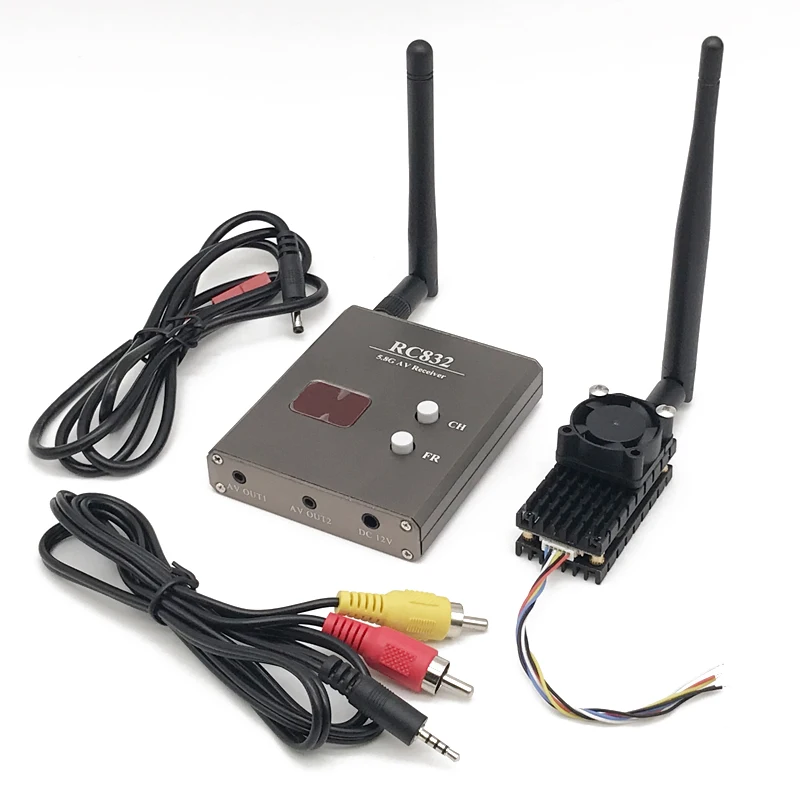

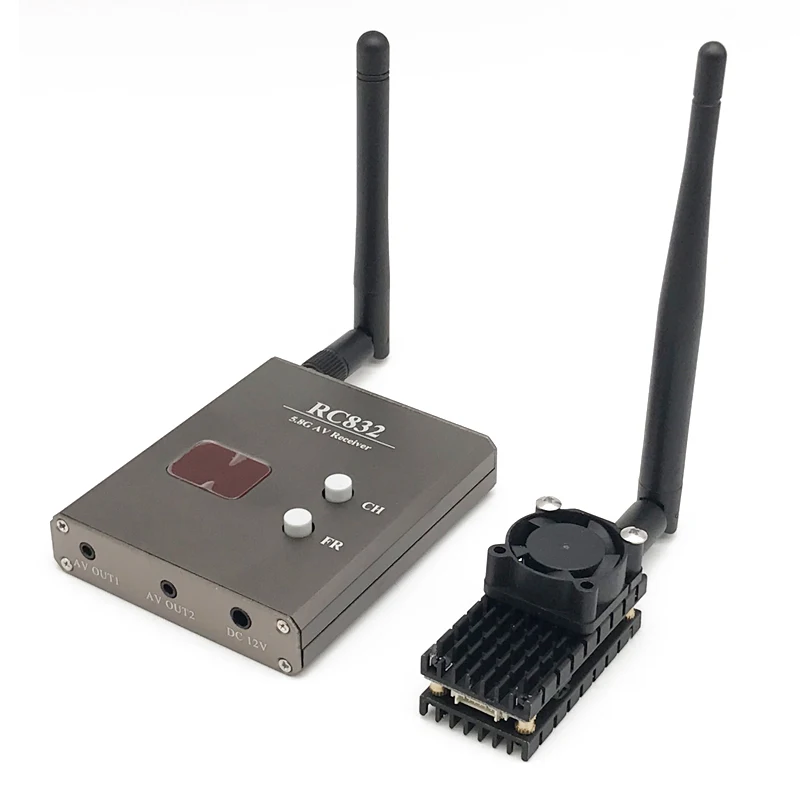

Беспроводной AV-ресивер для радиоуправляемых дронов дальность более 5 км 8 ГГц 2 Вт

Беспроводной AV-ресивер для радиоуправляемых дронов дальность более 5 км 8 ГГц 2 Вт

Передатчик V3 новой версии

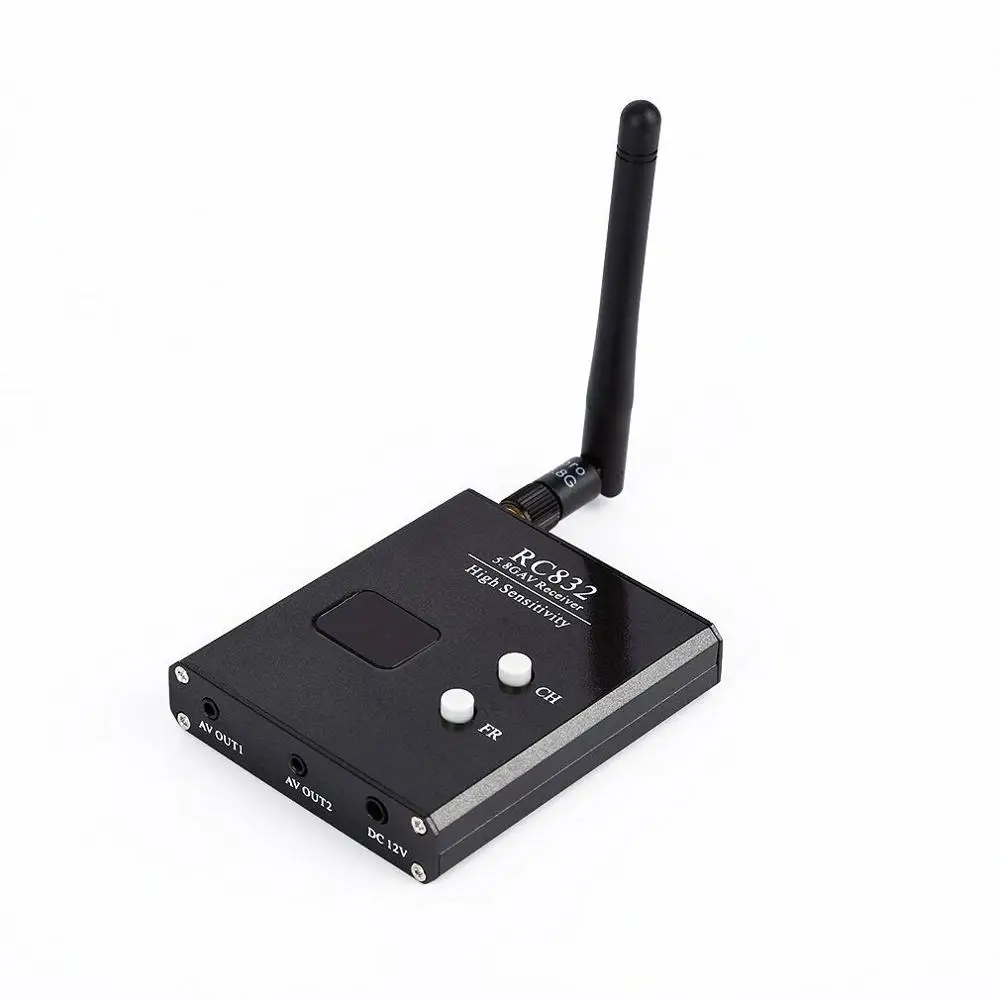

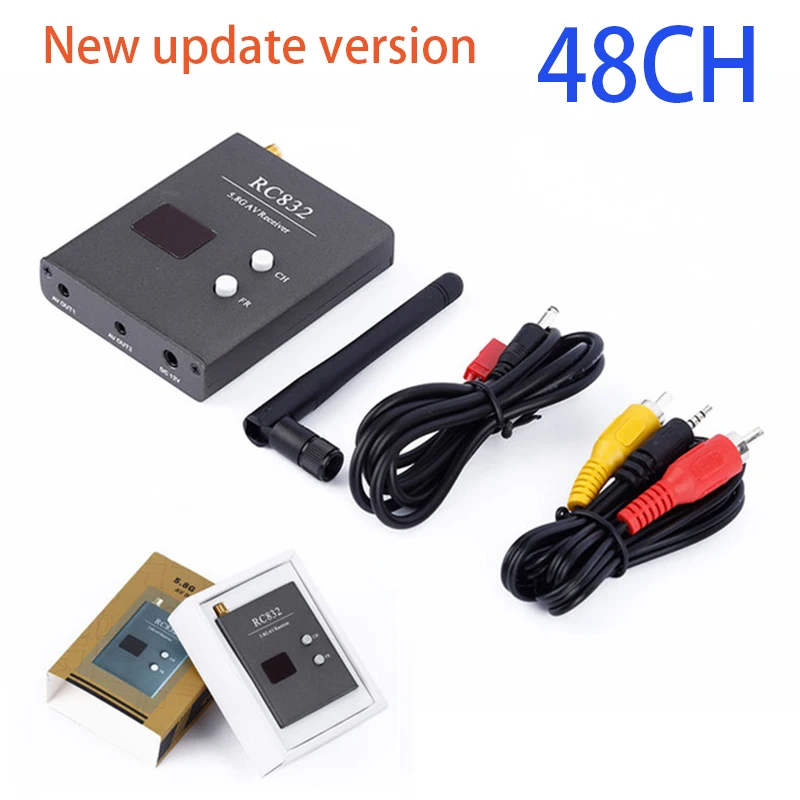

RC832 FPV 5,8G 48CH беспроводной av-приемник

Теперь 48CH версия Приемник RC832 хороший и маленький по размеру для легкой интеграции в вашу наземную станцию, но большой по качеству и функциям. Приемник использует тот же интерфейс с двумя кнопками, что и передатчик TS832, делая канал, переключающий ветер. Есть два независимых AV выхода для аудио и видео. Таким образом, вы можете использовать монитор и набор очков или, возможно, видеорегистратор для записи вашего полета, потому что, когда ваш значительный другой спросит, где вы были в течение последних 4 часов. Включение приемника в поле так же просто, как подключение к 3 ячейкам lipoly в прилагаемый Предварительно проводной кабель с mini JST. Это просто не становится проще, чем это. * Для лучшей дальности и стабильности видеосвязи мы рекомендуем использовать Boscam 5,8 ГГц облако дух круговой поляризацией антенна комплект (SMA-RP) указан ниже в аксессуар для tab Особенности: • 48 каналов: крышка A, B, E,F,H и L полосы • Две кнопки переключения для ремешка и канала • Отображение двух цифр для диапазона и канала • Отключение памяти для последнего канала и диапазона • Два независимых выхода видео и аудио сигнала Характеристики: Поддерживаемый Формат видео: NTSC/PAL Подключение антенны: RP-SMA, разъем Входная мощность: 12 В Рабочий ток: 200 мА макс Сопротивление антенны: 50 Ω Коэффициент усиления антенны: 2 дБ Чувствительность Rx-90dBm Видео сопротивление: 75Ω Формат видео: NTSC/PAL auto Размер: 80x65x15 мм Вес: 85 г Частотный диапазон: FR1: 5865 м 5845 м 5825 м 5805 м 5785 м 5765 м 5745 м 5725 м FR2: 5733 м 5752 м 5771 м 5790 м 5809 м 5828 м 5847 м 5866 м FR3: 5705 м 5685 м 5665 м 5645 м 5885 м 5905 м 5925 м 5945 м FR4: 5740 м 5760 м 5780 м 5800 м 5820 м 5840 м 5860 м 5880 м FR5: 5658 м 5695 м 5732 м 5769 м 5806 м 5843 м 5880 м 5917 м FR6: 5362 м 5399 м 5436 м 5473 м 5510 м 5547 м 5584 м 5621 м Посылка включает в себя: 1 x Приемник RC832 48CH (RX) 1 x антенны (2 дБ) 1 х Кабель питания для rc832 1 x Руководство пользователя

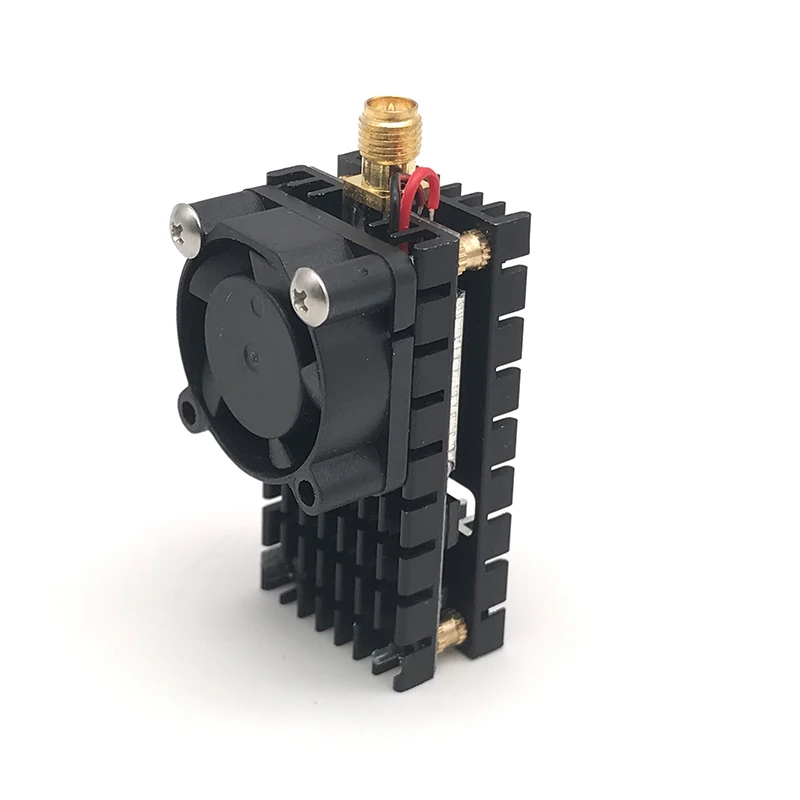

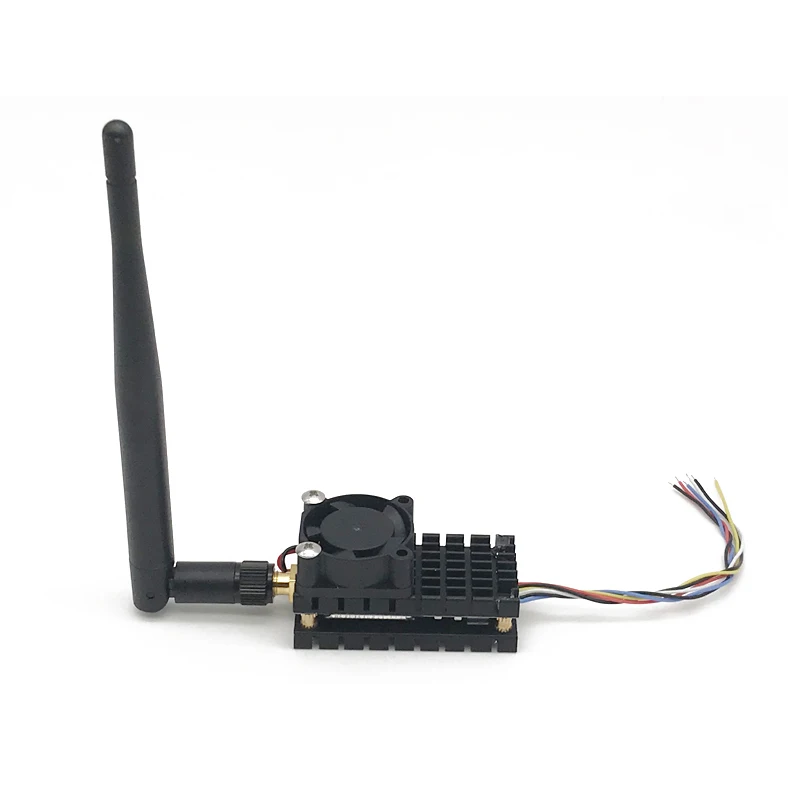

Характеристики коробки передач

Выходная мощность: 2000 МВт Рабочее напряжение: 8-25 в (2S-6S) Рабочий ток: 800 мА (12 В тестирование) Канал: 24CH Формат видео: NTSC/PAL Выходное напряжение: 5 В/Входное напряжение (выбор перемычки) Интерфейс антенны: SMA (внутренний штифт внешней резьбы) Вес: 30 г

Выходное напряжение

Два выходного напряжения, он может поставлять питание до 5 В и камер с широким напряжением, выбирать выходное напряжение через трехточечную перемычку и проверять схему проводки для получения подробной информации об эксплуатации. 1. Перемычка коротка замыкается до двух точек справа, и выход составляет 5 в это время. 2. Перемычка коротка замыкается влево в две точки, а входное напряжение источника питания в это время выводится.

Три схемы фактической Схемы проводки

Схема проводки 1: Он подходит для микро-камера с напряжением 3,3-5 В и силе тока меньше, чем 100mA. Если нет условий для проверки того, что камера соответствует вышеуказанному напряжению и условиям тока, этот метод проводки запрещен, в противном случае существует большой риск повреждения передатчика.

Схема проводки 2: Подходит для камеры с широким напряжением 5-25 в, эта схема универсальна.

Схема проводки 3: Подходит для камеры схемы 2, которая не может использоваться, когда напряжение низкое, и схема 1 не может использоваться, когда ток высокий, например, движущаяся камера. Эта схема проводки универсальна и в основном применима ко всем камерам. Недостаток в том, что проводка немного сложнее.
