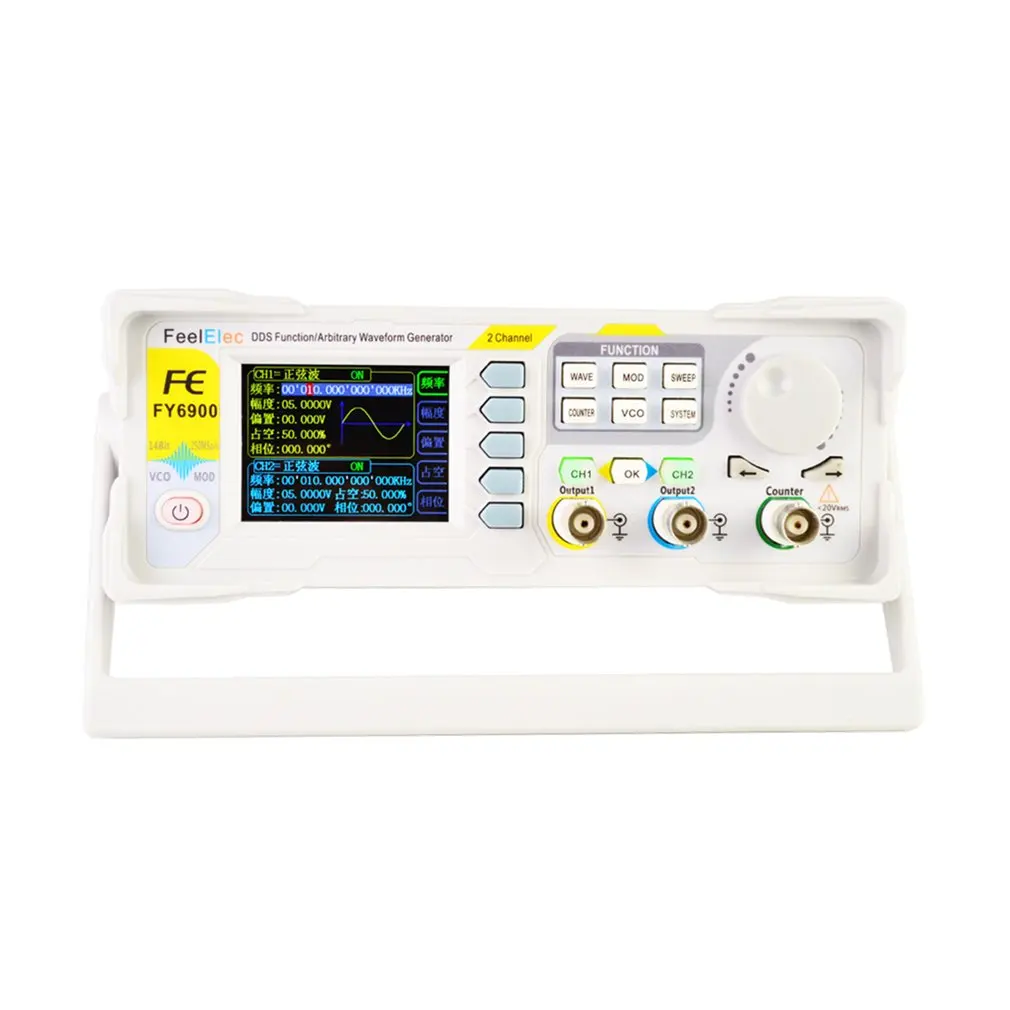

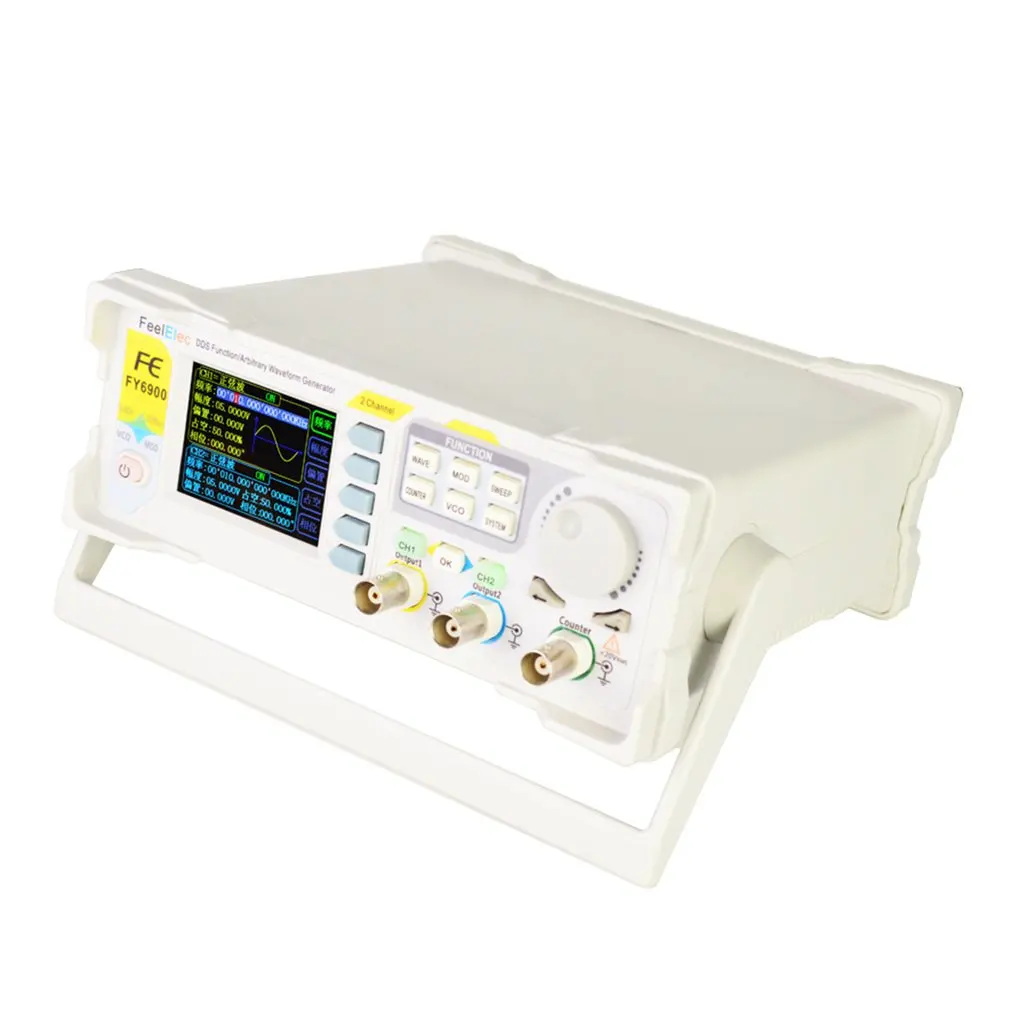

DDS двухканальный цифровой генератор сигналов произвольной формы 250MSa/s 15 МГц 14 бит Частотный метр

Особенности:
1. Использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.

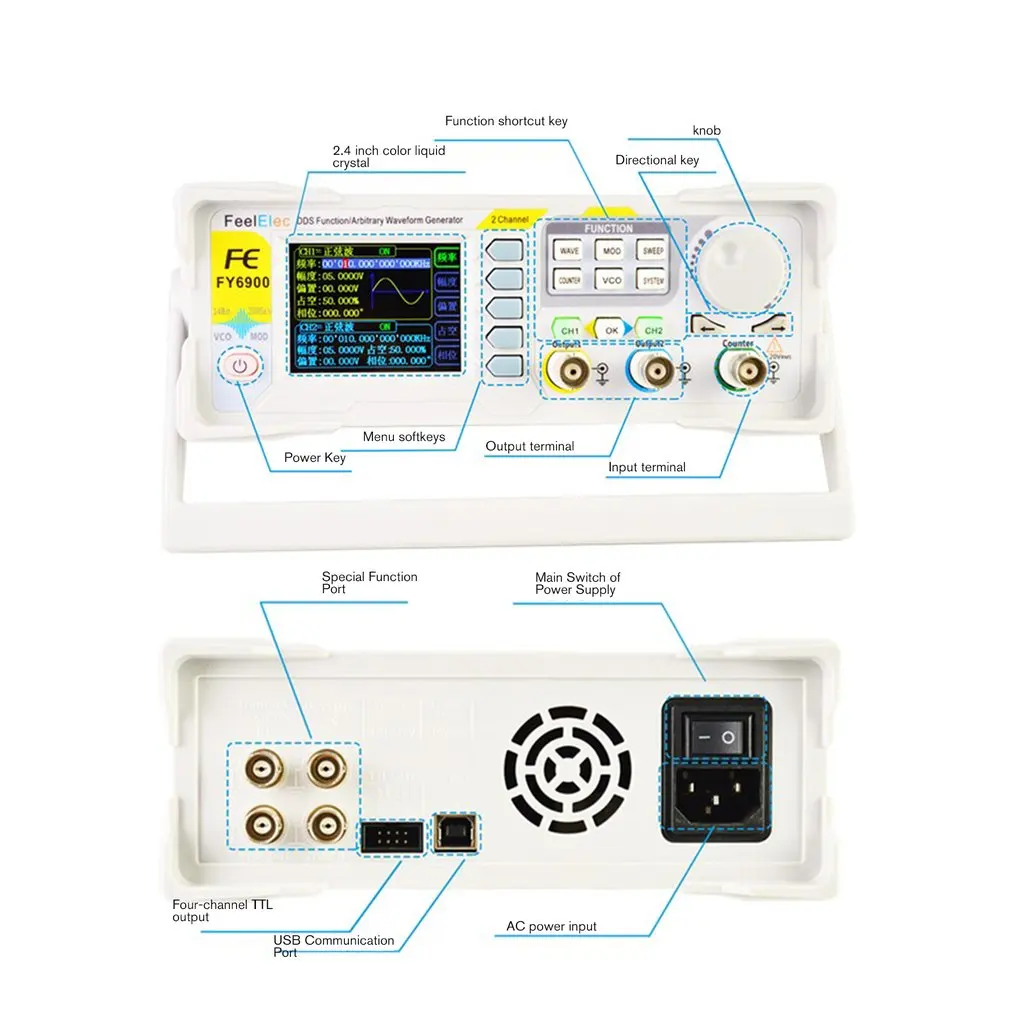

2.2.4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, одновременные параметры дисплея и графика CH1 и CH2.
3. Используйте мягкие силиконовые ключи вместо традиционных патч-ключей, более длительный срок службы и более удобный для работы инструмента.
4. Используйте 14-битный высокоскоростной чип конвертера D/A (погрешность вывода 5Vpp составляет менее 1МВ), частота дискретизации 250MSa/s и 14-битное вертикальное разрешение.
5. Может выводить до 98 групп функций/произвольной формы: 34 группы заданных сигналов и 64 группы пользовательских сигналов.
6. Позволяет хранить 64 файла данных произвольной формы, каждая глубина хранения сигнала составляет 8192 точек * 14 бит.
7. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,01 s-999,99 s Время развертки; Вверх, вниз и направления круговой развертки.
8. Функция VCO (выход управления напряжением): поддержка функции выходного сигнала управления напряжением VCO (например, светодиодный осциллятор управления напряжением).
9. Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.

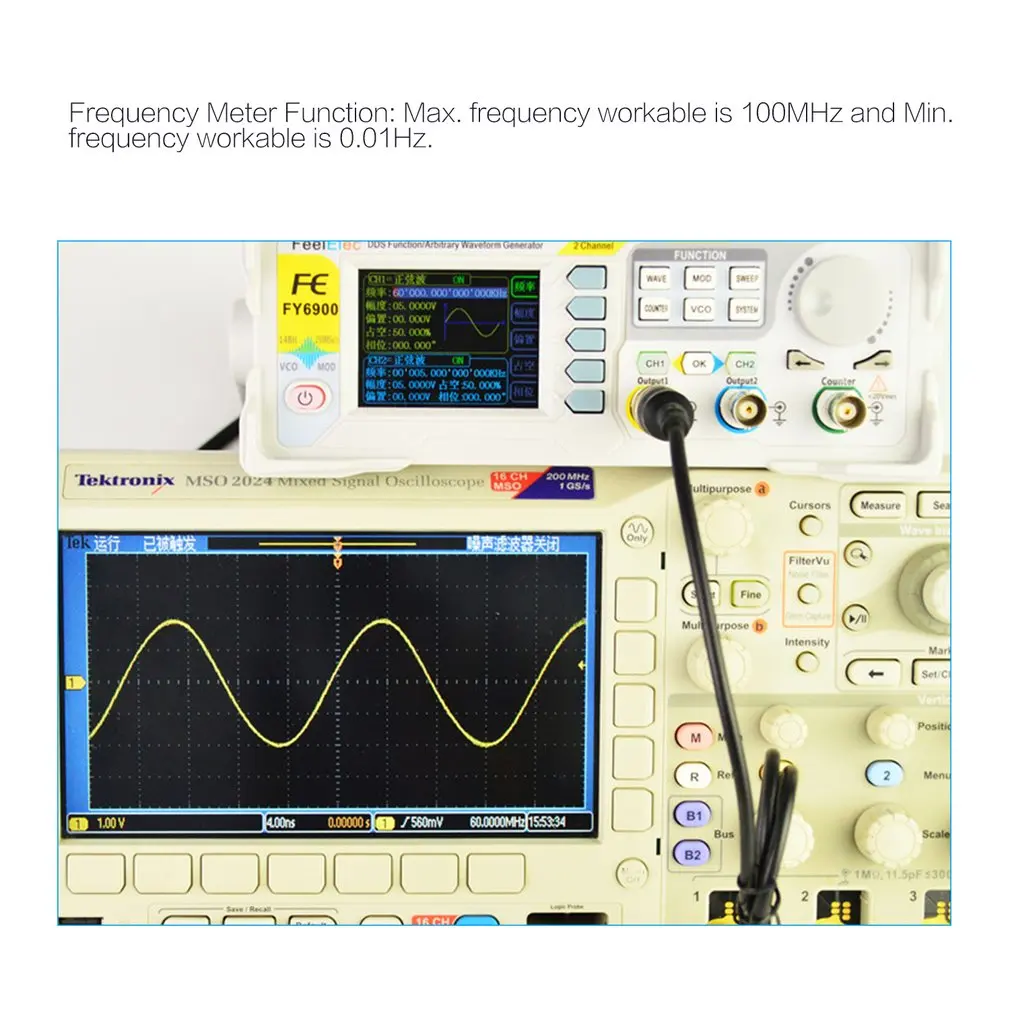

10. Функция счетчика частоты: Макс. Рабочая частота составляет 100 МГц и мин. Рабочая частота составляет 0,01 Гц.

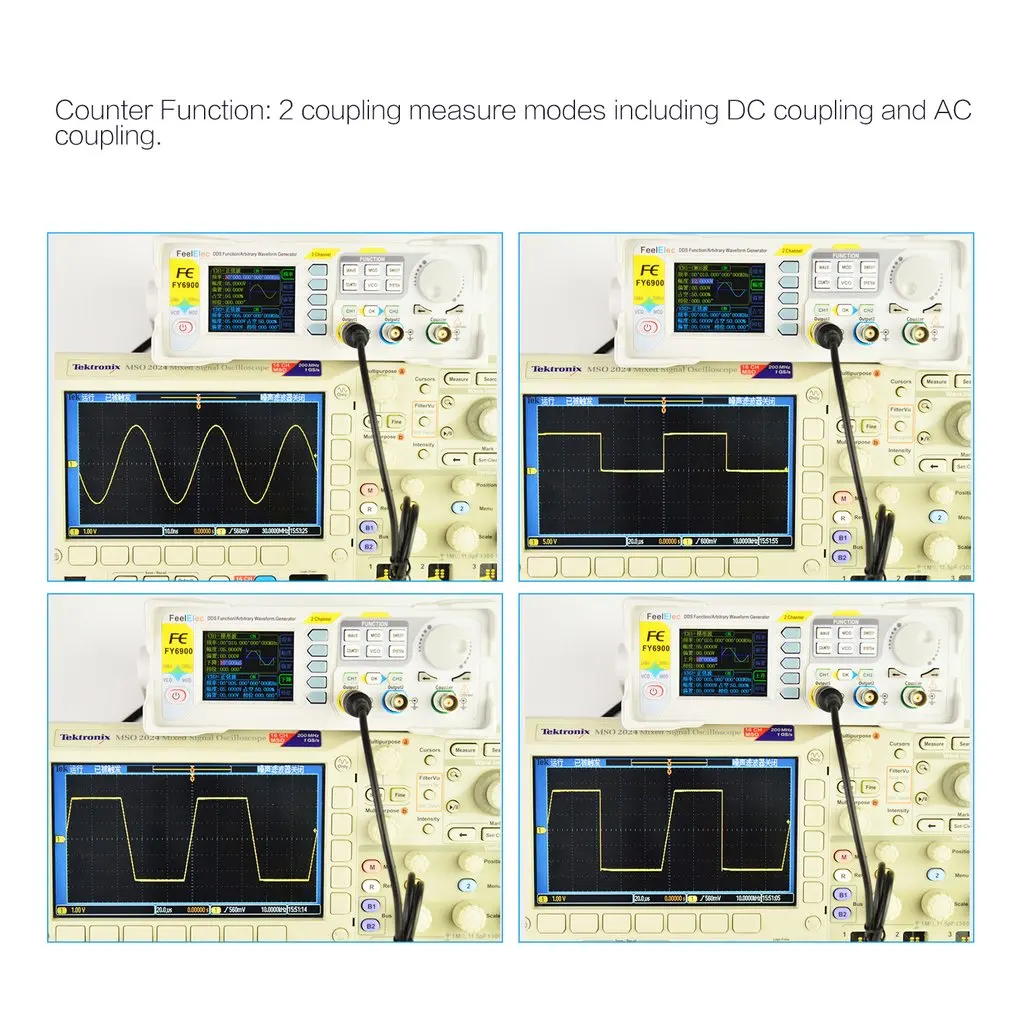

11. Функция счетчика: 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.

Описание:

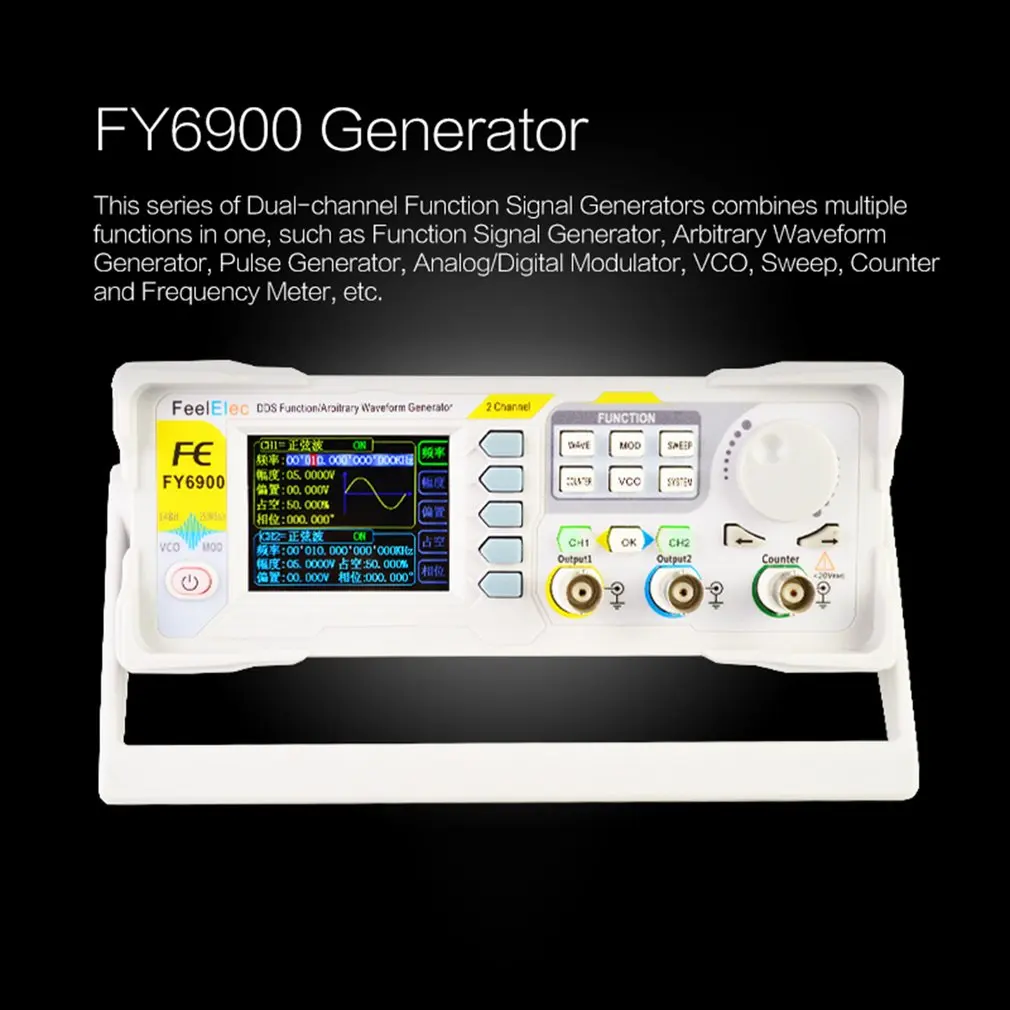

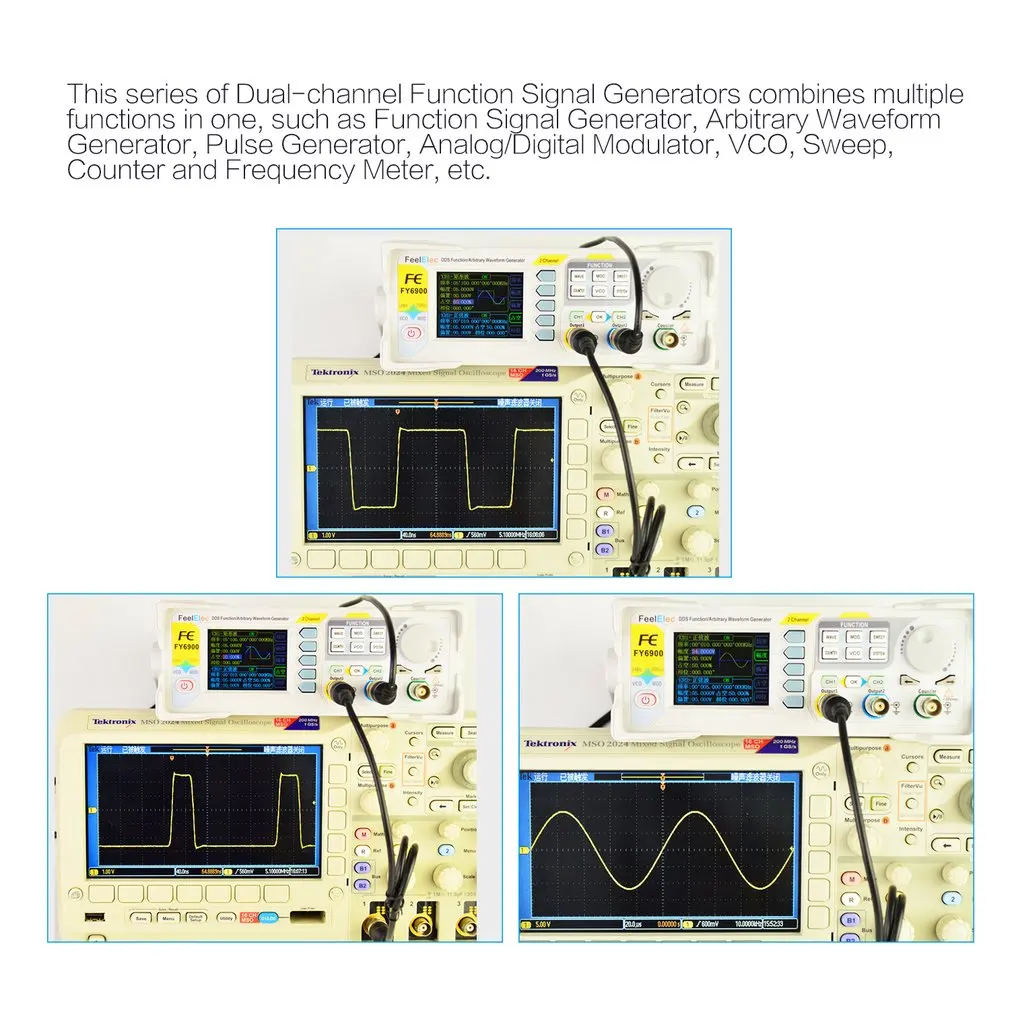

1. Эта серия двухканальных генераторов сигналов сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчик и счетчик частоты и т. Д.
2. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Технические характеристики
Бренд: FellTech
Модель: FY6900

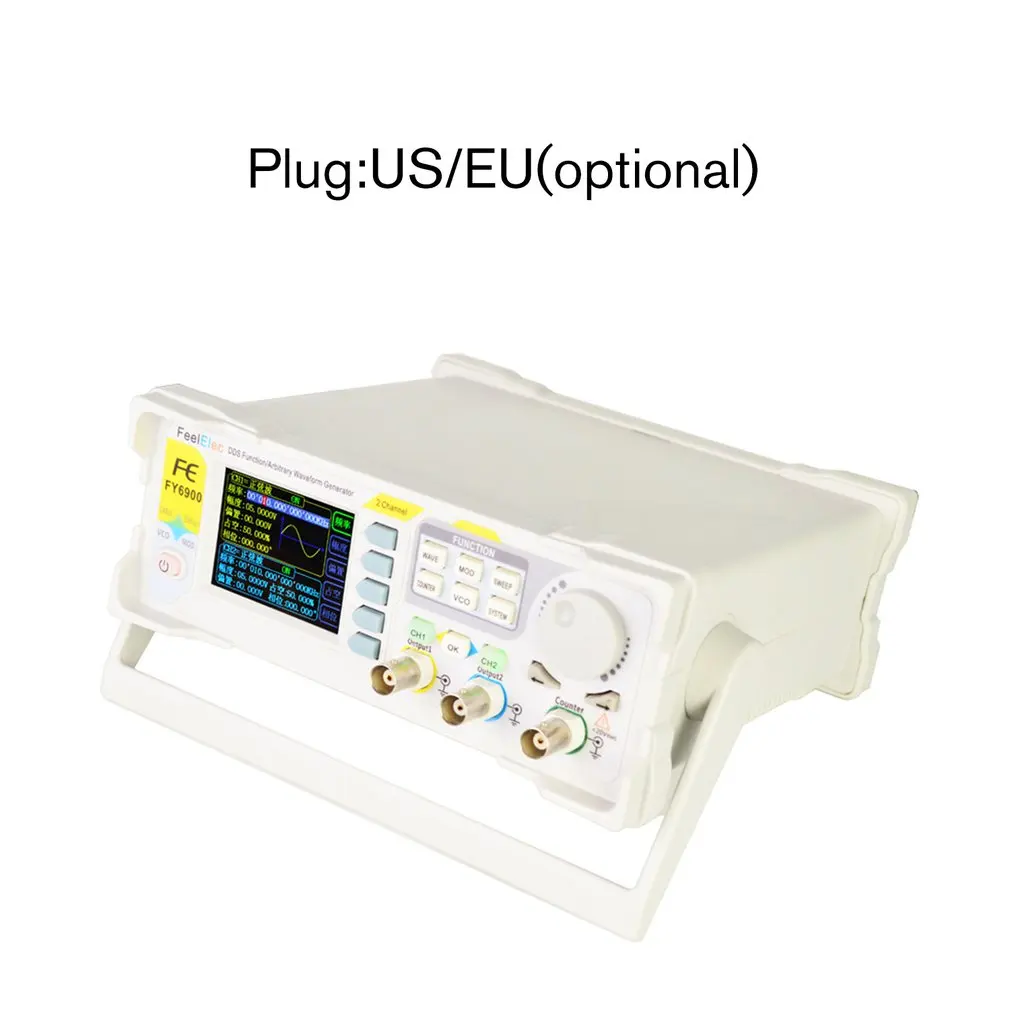

Вилка: США/ЕС (опционально)
Параметры частоты
Частотный диапазон:
Синусоидальная волна: 0 Гц ~ 15 МГц
Квадратная волна: 0 Гц ~ 15 МГц
Треугольная волна: 0 Гц ~ 10 МГц
Пилообразная волна: 0 Гц ~ 10 МГц
Частотный диапазон произвольной волны: 0 ~ 10 МГц
TTL/CMOS диапазон цифровой волны: 0 ~ 10 МГц
Минимальная ширина регулировки импульсной волны: 20 нс
Минимальное разрешение частоты: 1μгц (0,000001 Гц)
Погрешность частоты:(+/-)20ppm
Стабильность частоты:(+/-)1ppm/3 часа

Параметры формы волны:

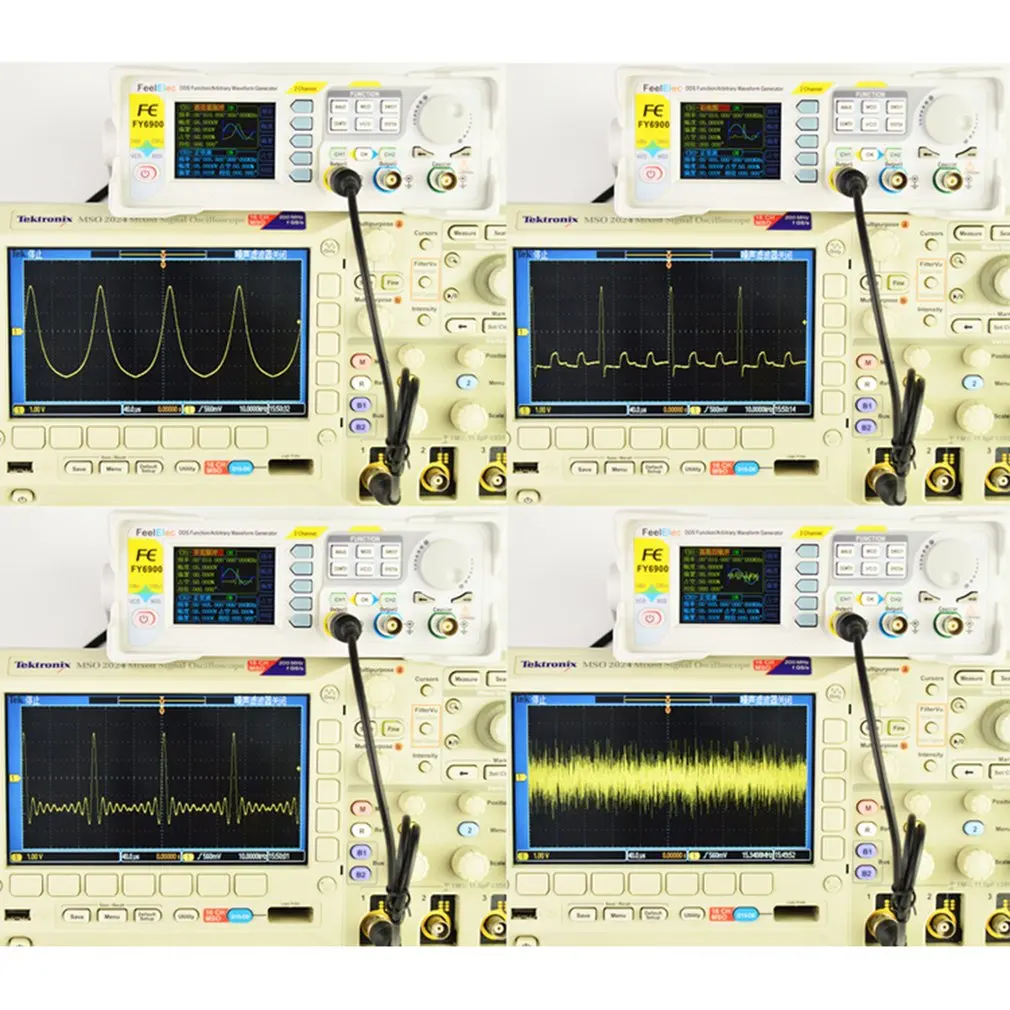

Типы сигналов: Синусоидальная/Треугольная/квадратная/подъемная волнообразная, Lorentz импульсная волна и произвольная форма волны и т. д.
Произвольное волновое нелетучее хранение (64): 64 пользовательских произвольных формы могут храниться
Длина волны: 8192 точек (4K точек) x14 бит
Частота дискретизации: 250MSA/s
Вертикальное разрешение: 14 бит
Синусоидальная волна:
Гармоническая система: ≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц)
Искажение:<0.5%(20 Гц ~ 20 кГц, 0dBm)
Квадратная волна
Время подъема: ≤ 7 НС (VPP<5 В)
Превышение: ≤ 5%
Диапазон регулировки рабочего цикла: 0.1% ~ 99.9%
Пилообразная волна
Линейность: ≥ 98% (0,01 Гц ~ 10 кГц)
Импульсная волна
Диапазон регулировки ширины импульса: 10 нс ~ 1 с
TTL выход
Время поднятия/понижения уровня: ≤ 10 нс
Амплитуда уровня:>3Vpp
Вентилятор:>8 TTL нагрузка
Выход CMOS
Низкий уровень: <0,3 в
Высокий уровень: 1В ~ 12В
Время поднятия/понижения уровня: ≤ 18 нс

Параметры выхода:
Амплитудный диапазон (от пикового до пикового):
Частота вращения ≤ 5 МГц: 1mVpp-24Vpp
5MHz10MHzFrequency>20 МГц: 1mVpp- 5Vpp
Амплитудное Разрешение: 1 мВ
Амплитудная стабильность:(+/-)0.5%/5 часов
Амплитудная Плоскостность:(+/-)5%(<10 МГц); (+/-)10%(>10 МГц)
Сигнал на выходе:
Выходное сопротивление: 50 Ом (+/-10%) (Типичный)
Защита: выход всех сигналов может работать выше 60 с при условии короткого замыкания нагрузки
Смещение постоянного тока:
Диапазон регулировки смещения:
Частота вращения ≤ 20 МГц: ± 10 В
Частота> 20 МГц: ± 2,5 В
Разрешение смещения: 0,01 В
Диапазон регулировки фазы: 0 ~ 359,99 °
Разрешение фазы: 0,01 °
Внешние измерения:
Диапазон измерения частоты: время ворот = 1 с 1 Гц-60 МГц
Диапазон входного напряжения: 2Vpp ~ 20Vpp
Диапазон подсчета: 0 ~ 4294967295
Подсчет: вручную
Измерения: разрешение 20ns, Макс. Измеряется 40s
Функция сканирования:
Режим сканирования: Линейная развертка, бревенчатая развертка
Объект сканирования: частота, амплитуда, смещение и рабочий цикл
Время сканирования: 0,01 s-999,99 S/шаг
Диапазон настройки частоты: начальную точку и конечную точку можно установить свободно
Диапазон сканирования частоты: он определяется настройками параметров развертки

Общие параметры:
Память
Количество: 20
Расположение: M0 ~ M20

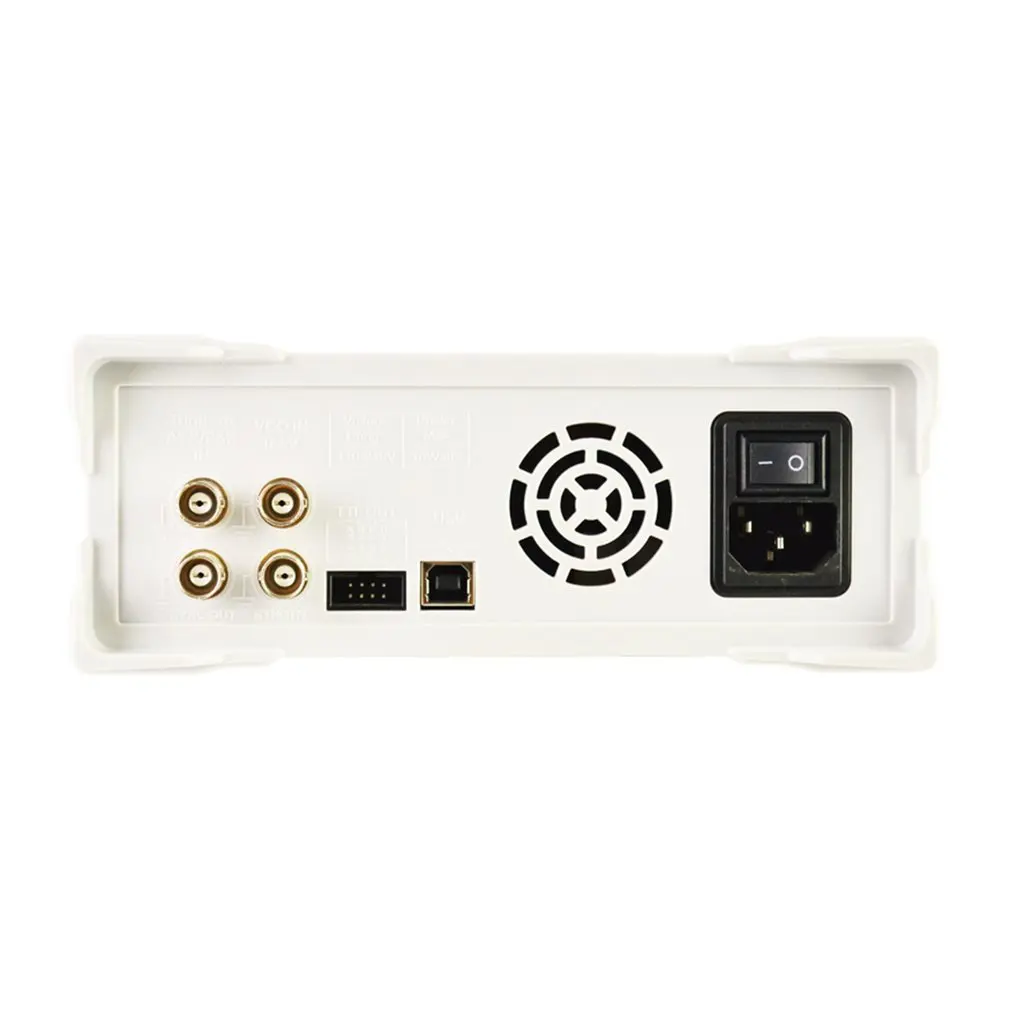

Интерфейс
Режим интерфейса: Использование USB в последовательном интерфейсе
Скорость связи: 115200bps
Протокол: Использование командной строки, соглашение
Источник питания
Диапазон напряжения: 100 ~ 240 В переменного тока
Дисплей
Тип дисплея: 2,4 "TFT цветной дисплей
Температура окружающей среды: 0 ~ 40 °C: Влажность: <80%

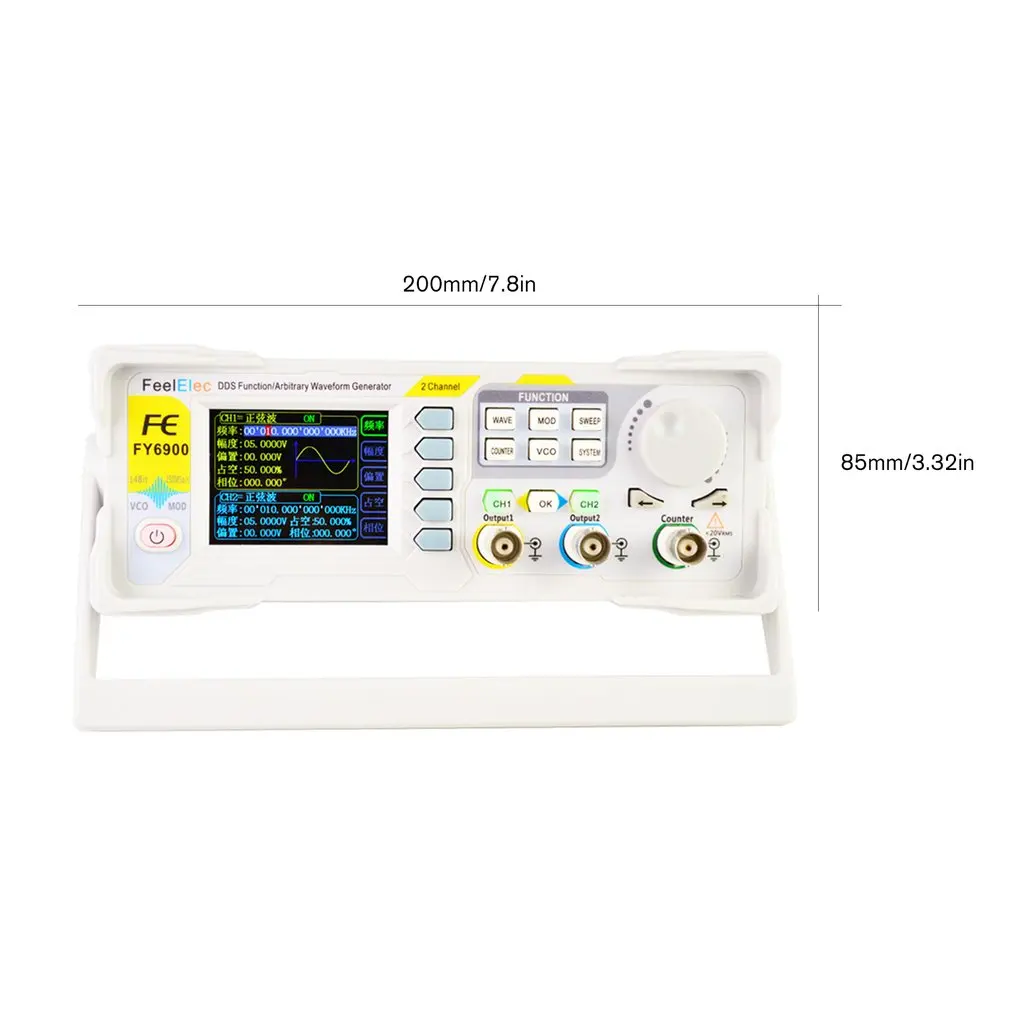

Размер: 200x190x8 5 мм/7.8x7.41x3.32in

Посылка:
Размер посылка: 250x210x10 0 мм/9.75x8.19x3.9in
Вес посылки: 1100 г/2,43lb
Посылка с общей коробкой

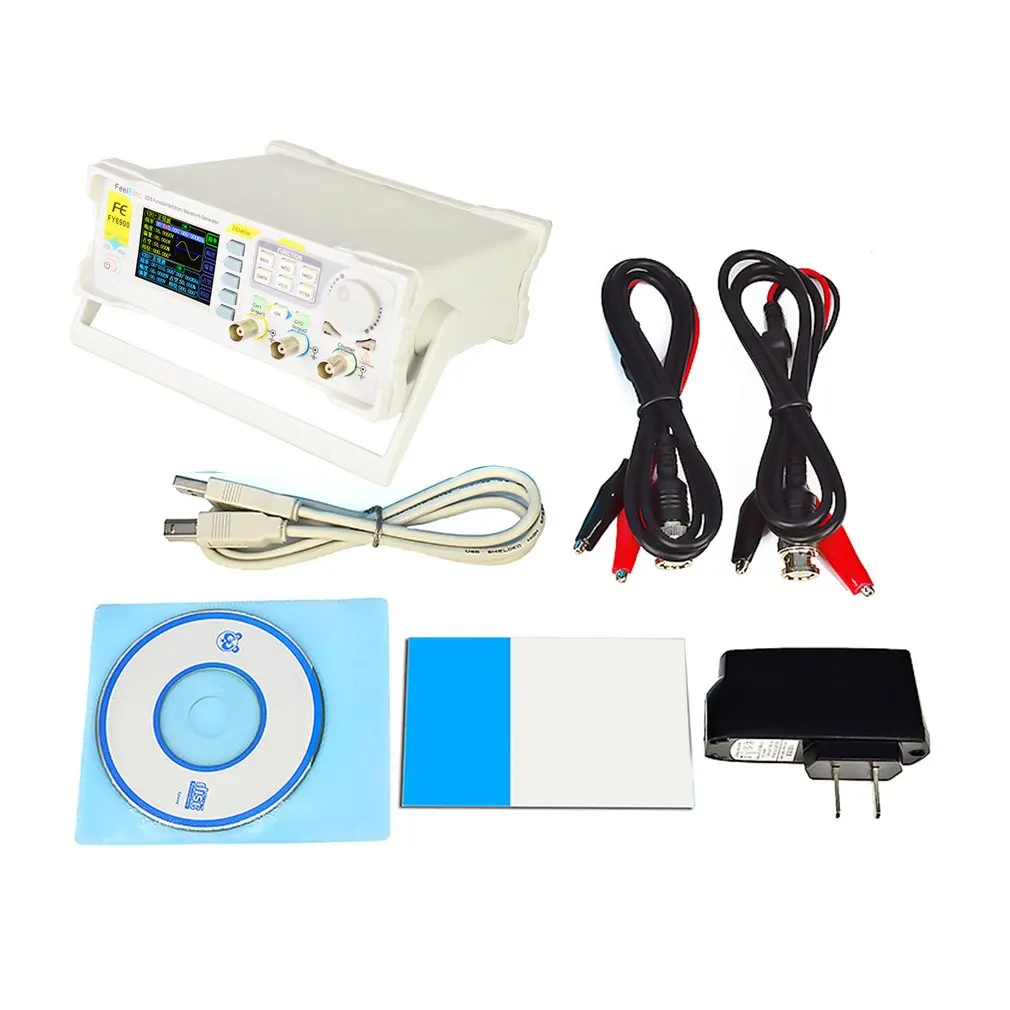

Посылка включает в себя:
1 x генератор источника сигнала
1 х Кабель питания
1 х USB кабель для передачи данных
1 х BNC-BNC кабель
2 x Кабель BNC-Clip
Руководство по эксплуатации-1 шт.
