Makerbase MKS TMC2208 TMC2209 TMC2130 Драйвер шагового двигателя StepStick части 3d принтера SPI UART режим

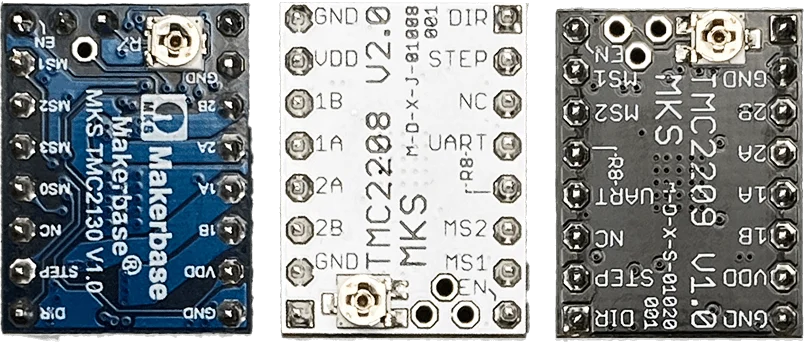

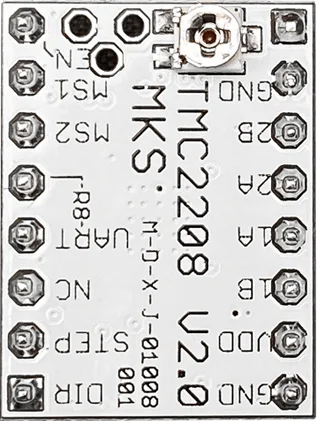

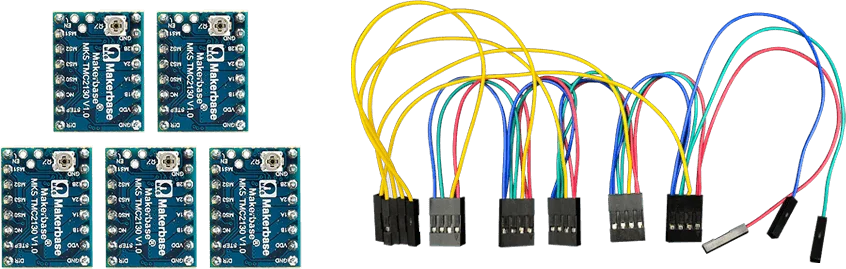

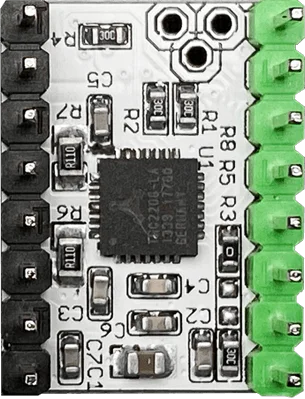

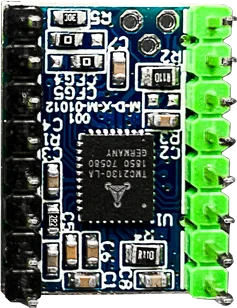

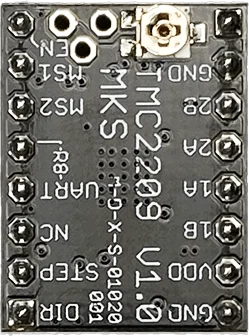

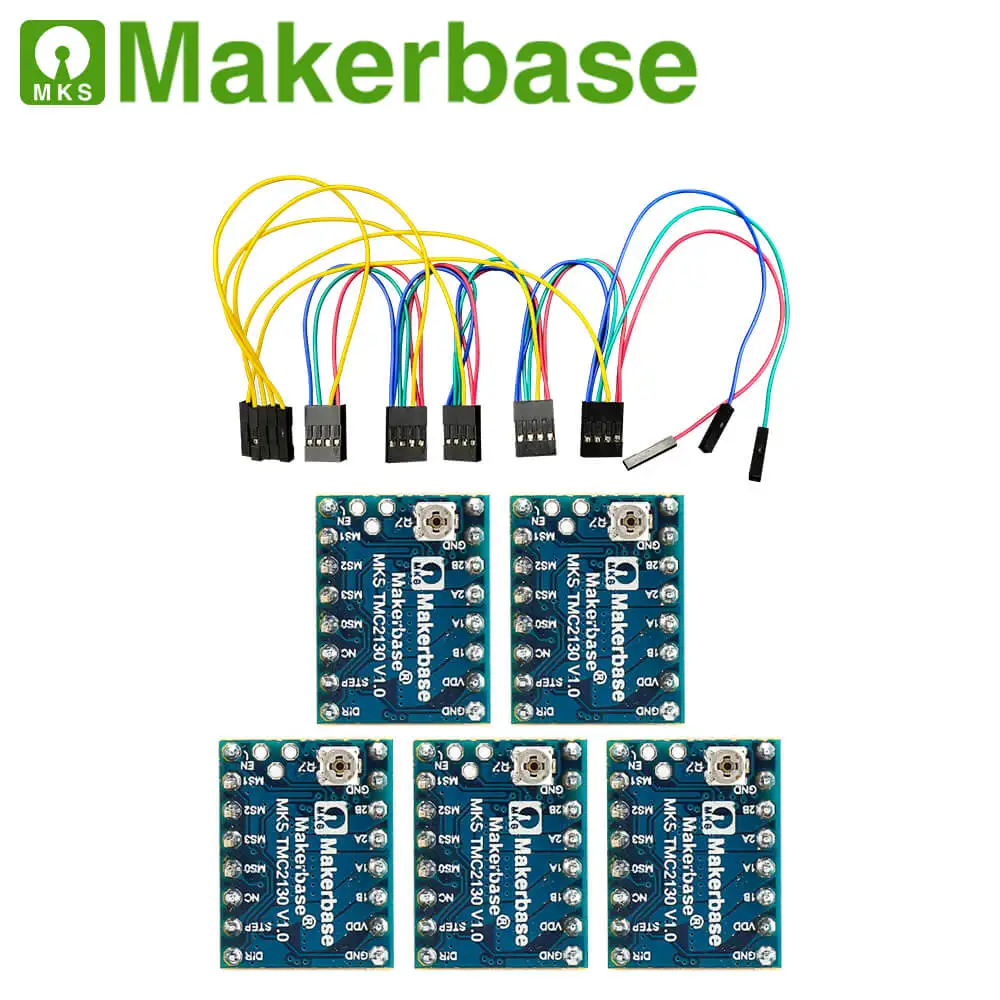

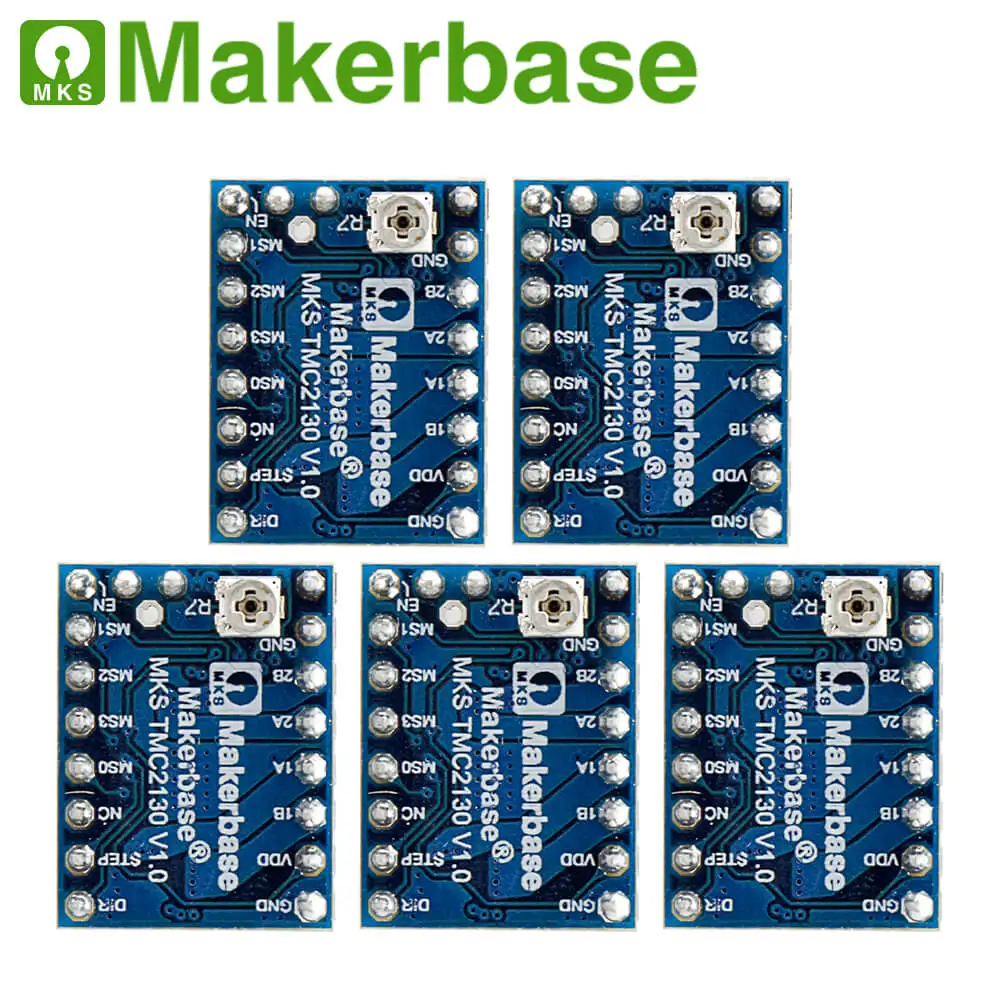

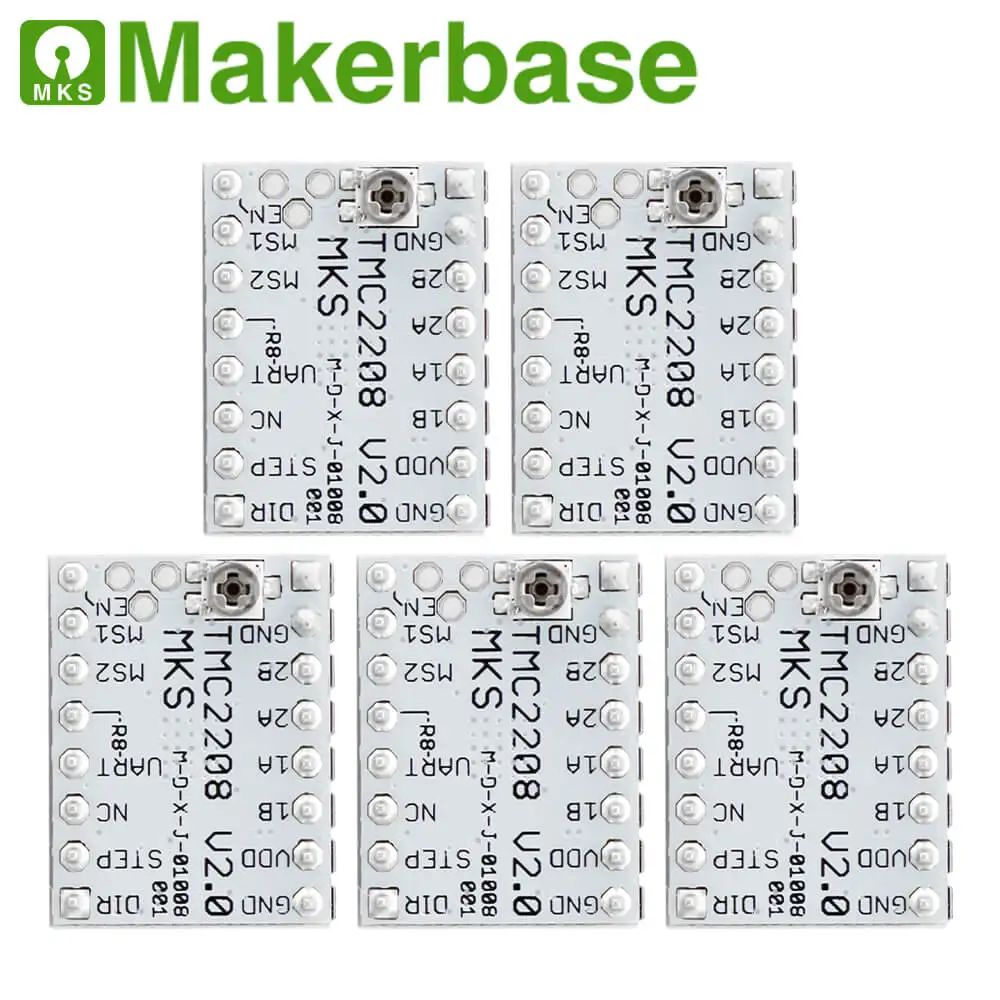

MKS TMC2208/2209/2130 драйвер двигателя Отгрузочная ведомость 5 шт. * MKS TMC2208 5 шт. * MKS TMC2130_SGL 5 шт. * MKS TMC2209 5 шт. * MKS TMC1230 1 шт. • кабель Сравнение TMC2130, TMC2208 и TMC2209 Особенности шаговых драйверов TMC: Ультра-довольно, хорошее тепловыделение, работает более плавно и без дрожания. Перед использованием TMC драйвера После использования TMC драйвера Параметры сравнения   TMC2208 V2.0 TMC2209 TMC2130 Режим работы DIR/STEP, UART DIR/STEP, UART SPI Макс Microstep 1/256 1/256 1/256 Напряжение питания (ВМ) 3,3/5 V 3,3/5 V 3,3/5 V Напряжение двигателя 4,7-35 V 4,7-28 V 4,7-46 V Максимальный ток 2A 2.8A 2A Потенциометр 1.4A 2A 1.4A SpreadCycle™ √ √ √ StealthChop™ √ √ √ Coolstep × √ √ МКС TMC2208   Спереди   Задняя крышка Сравнение изображения между v1.1 и v2.0   МКС TMC2208 V2.0 Не нужно сваривать, напрямую использовать режим UART. Интегрируйте R8 резистора, не нужно сваривать, работать с Sgen_L и SKR.   МКС TMC2208 V1.1 Дир/шаг режим Микрошагов Джемперы чата M0 M1 Microstep 1 0 1/2 0 1 1/4 0 0 1/8 1 1 1/16   Сделайте 1/16 микрошагов в качестве примера МКС TMC2209   Спереди   Задняя крышка МКС TMC2209 Uart режим   Интегрируйте R8 резистора, не нужно сваривать, работать с Sgen_L и SKR. Дир/шаг режим Микрошагов Джемперы чата M0 M1 Microstep 1 0 1/2 0 1 1/4 0 0 1/8 1 1 1/16   Сделайте 1/16 микрошагов в качестве примера MKS TMC2130 & MKS TMC2130SGL   МКС TMC2130SGL   МКС TMC2130 МКС TMC2130SGL МКС TMC2130 MKS SGen_L, MKS Gen_l v2.0, Robin Pro и SKR, выберите TMC2130-SGL MKS Gen_l v1.0, MKS Gen, выберите TMC2130. МКС TMC2130 SPI режим TMC2130 и TMC2130-SGL работать с MKS SGEN_l   Подключите к доске, установите перемычки как на картинке Tmc2130 работает с mks gen или другой atmega2560 платой Торговый направляющие: Оплата готовой Оплата выпущенный компанией Aliexpress Отправка заказа в нашем магазине Упаковка Отгрузить товар Обратная связь Dellvery на дверь Прибытие в местный офис Таможенное оформление Транспорт Счастливы? Пожалуйста, дайте нам пять звезд поделиться с друзьями Несчастной? Не стесняйтесь обращаться к нам О доставке Большинство наших продуктов являются бесплатными или частично бесплатными с стандартной доставкой Aliexpress и заказной авиапочтой Китая. Если вы сомневаетесь в стоимости доставки, пожалуйста, не стесняйтесь связаться с нами. Возможно, вы не можете получить свою посылку в течение ожидаемого времени иногда. Пожалуйста, не спешите и попросите нас проверить информацию об отслеживании вместе с вами. Как только посылка была отправлена, мы не можем контролировать время доставки, но мы постараемся сделать все возможное, чтобы дать вам лучшее решение. Сведения о компании: Независимо от того, нужно ли вам настроить оборудование или программное обеспечение, не стесняйтесь обращаться к нам. У нас есть много успешных случаев в США, Германии, Южной Корее, Японии даже во всем мире. AOI полное обследования Визуального контроля Первый тест Долгий тест на старение Вибрационных испытаний Электростатический тест   Как высокотехнологичное предприятие, мы успешно получили более 20 патентов на изобретения и авторских прав на программное обеспечение.
