12/24 в MPPT литиевая зарядка контроллер 1400 Вт Солнечный ветер гибридный усилитель контроллер регулятор для всех батарей ветрогенераторС литиевой/свинцово-кислотной батареей

Введение продукта

Этот вид ветрового солнечного гибридного уличного фонаря-это особый дизайн для небольшой ветровой солнечной гибридное поколение. Внешний вид элегантный, операции просты. Это также позволяет безопасно и эффективно заряжать ветряные генераторы и солнечные батареи.

Функции и характеристики

Ø ветрогенератор MPPT boost Функция зарядки.

Ø PWM сброс нагрузки ветра, Внешнее сопротивление сброса, интеллектуальное отключение солнечной зарядки.

Ø Двойной источник питания: аккумулятор + Солнечный источник питания.

Ø ЖК-дисплей отображает такие параметры, как напряжение и ток ветра, солнечной энергии и нагрузки.

Ø два выхода постоянного тока, с 4 выходными режимами.

Ø Высокая производительность и стабильное управление чипом.

Ø внутренняя монтажная плата контроллера распыляется для предотвращения пыли, влаги и статического электричества.

Ø Защита:

Защита

Объяснение

Защита от перезарядки солнечной батареи

Например, ночью напряжение батареи может быть выше, чем солнечная панель. Контроллер защищает аккумулятор от зарядки солнечной панели.

Защита аккумулятора от обратной полярности

Когда полярность аккумулятора меняется, контроллер не работает, и нет дисплея. Предохранитель защищает внутреннюю цепь.

Если аккумулятор не работает должным образом после того, как он подключен правильно, просто нужно заменить предохранитель.

Защита от открытого замыкания батареи

После длительного использования батарея может быть открытой или плохой подключением. Контроллер может защитить себя от повреждений.

Регулярно проверяйте соединение

Защита от перенапряжения, перегрузки по току или перегрузки

Когда это сильный ветер или перенапряжение, контроллер автоматически начнет функцию торможения для защиты ветрогенератора и аккумулятора. Контроллер автоматически отключает цепь, когда выход превышает напряжение.

Защита от молнии

Защита от молнии относится к последнему уровню защиты, необходимому для оборудования. Для зон, подверженных молнии, необходимы специальные устройства защиты от молнии и другие компоненты многоуровневой системы защиты от молнии. Требуется дополнительная оплата, если пользователю нужна эта функция.

Таблица параметров

Модель

GPI2020

GPI3020

GPI5040

GPI6050

GPI8060

Номинальное напряжение системы

12 В

12 В

24 В

24 В

24 В

Номинальная мощность ветра

200 Вт

300 Вт

500 Вт

600 Вт

800 Вт

Номинальная солнечная энергия

200 Вт

200 Вт

400 Вт

500 Вт

600 Вт

Номинальный ток

33A

41A

37.5A

46A

58а

Ток без нагрузки (постоянный ток)

≤ 0,05a

Режим питания контроллера

Аккумулятор или солнечная батарея

Максимальное входное напряжение

60 в

Выходное напряжение постоянного тока

Равен напряжению батареи

Максимальный выходной ток

20А

Режим управления

Ветрогенератор MPPT boost charge, PWM dump нагрузкой, ШИМ по ограничению тока

Функция

Выходной рабочий режим (режим)

Режим 1: Включение подсветки. Выключение света (4 режима регулировки)

Содержимое дисплея

ЖК-дисплей

Напряжение, процент заряда батареи, ток, рабочий режим нагрузки и т. Д.

Тип защиты

Защита от перезарядки на солнечной батарее, защита от открытого замыкания, защита от обратного подключения батареи, защита от перегрузки по току и перенапряжения, защита от автоматического тормоза, защита от перегрузки и т. д.

Режим охлаждения

Алюминиевые профили теплоотвод и самоохлаждение

Рабочая температура/относительная влажность

-25 ℃ ~ + 80 ℃/0 ~ 90%, без конденсации

Вес нетто/вес брутто

1,9 кг/2,2 кг

Размер контроллера/размер упаковки

162 мм * 140 мм * 66 мм/330 мм * 245 мм * 110 мм

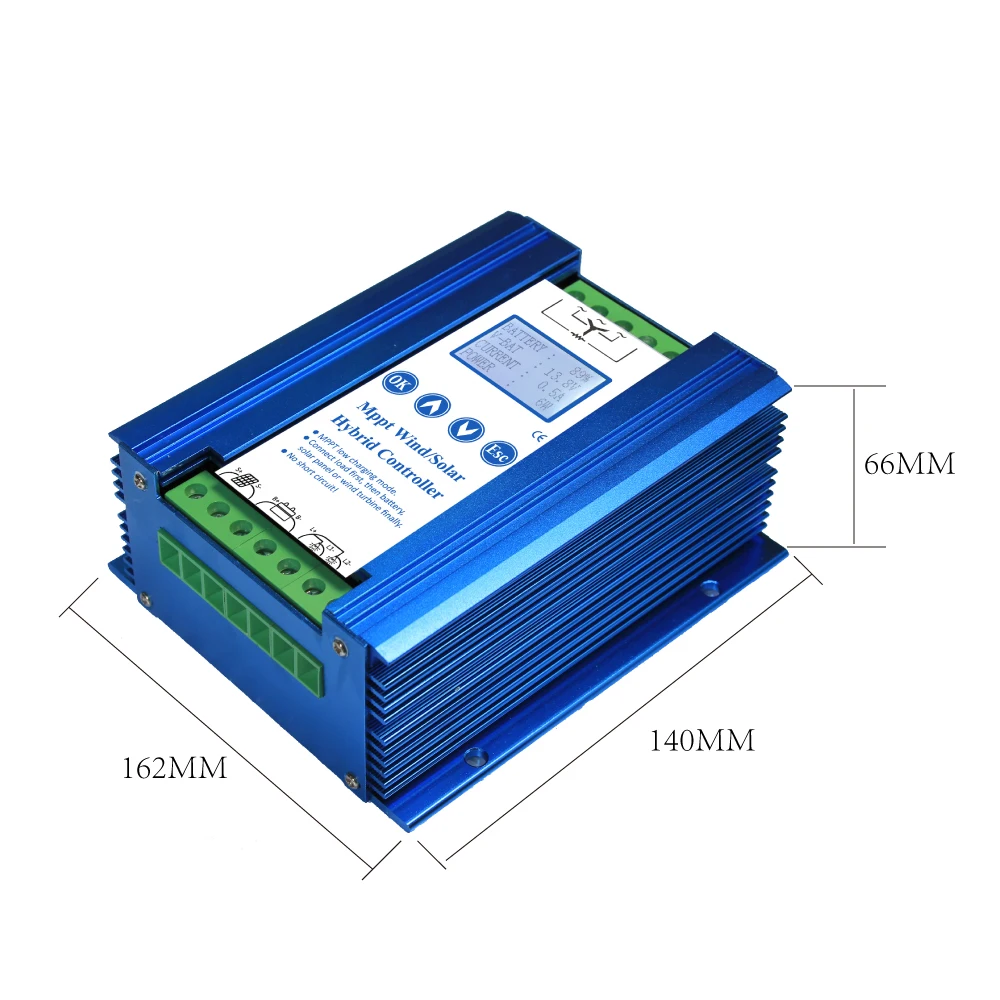

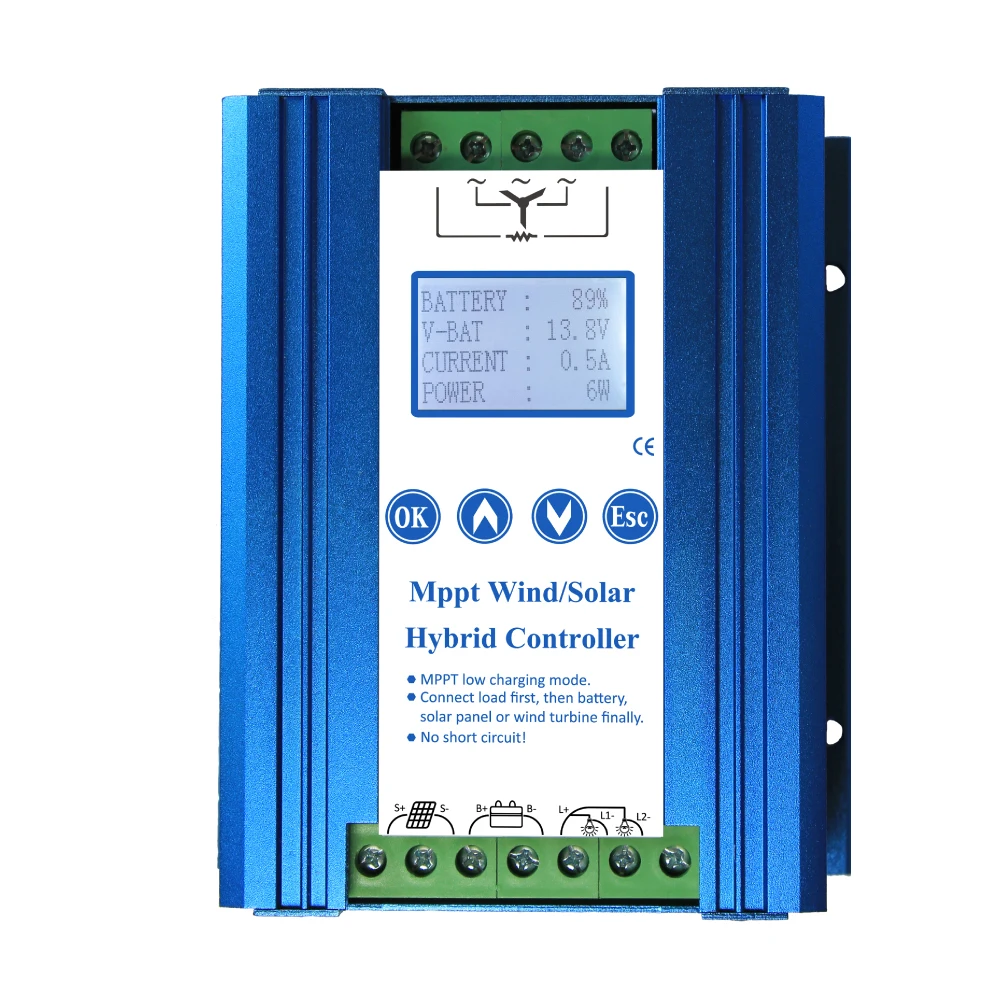

Внешний вид и размер

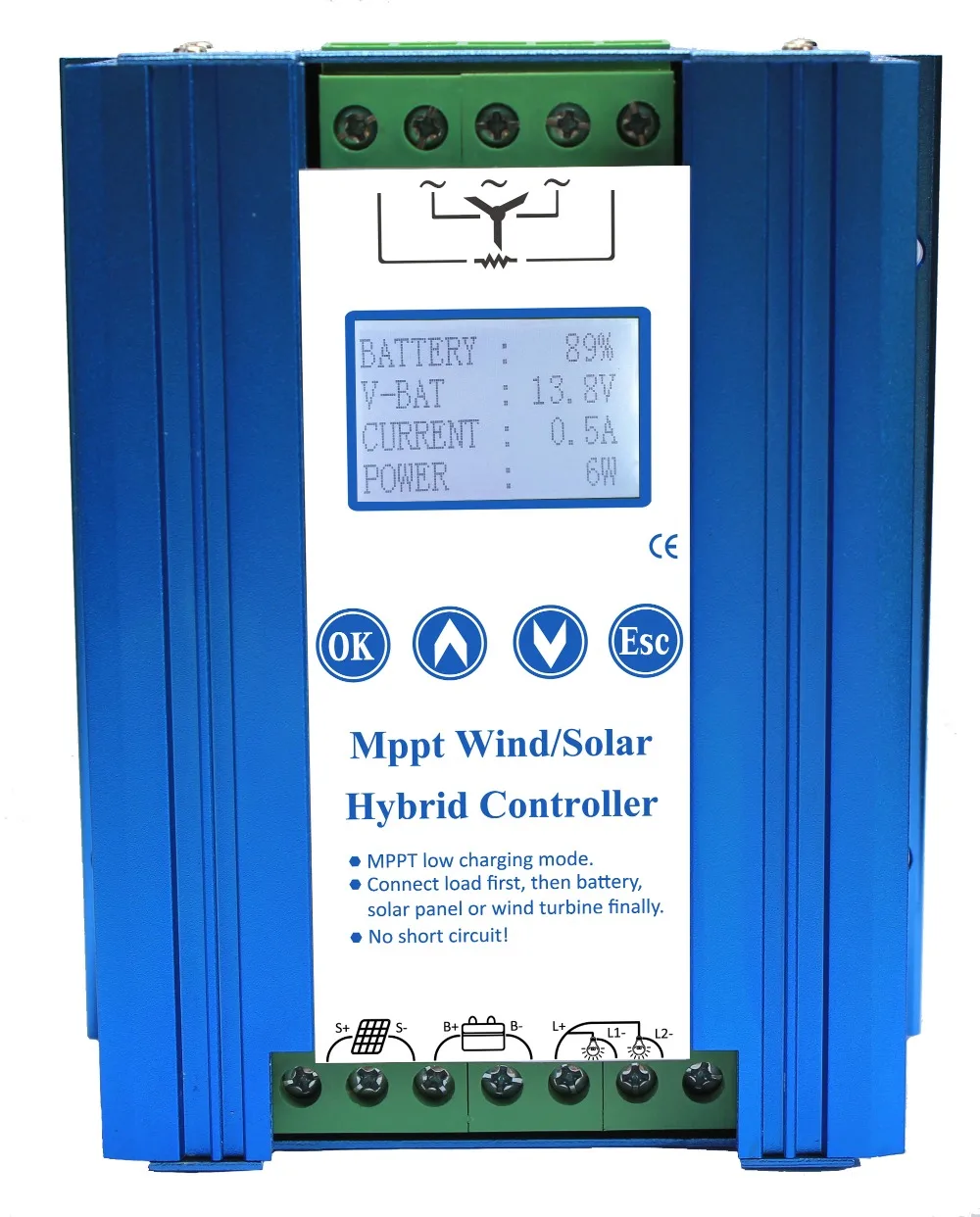

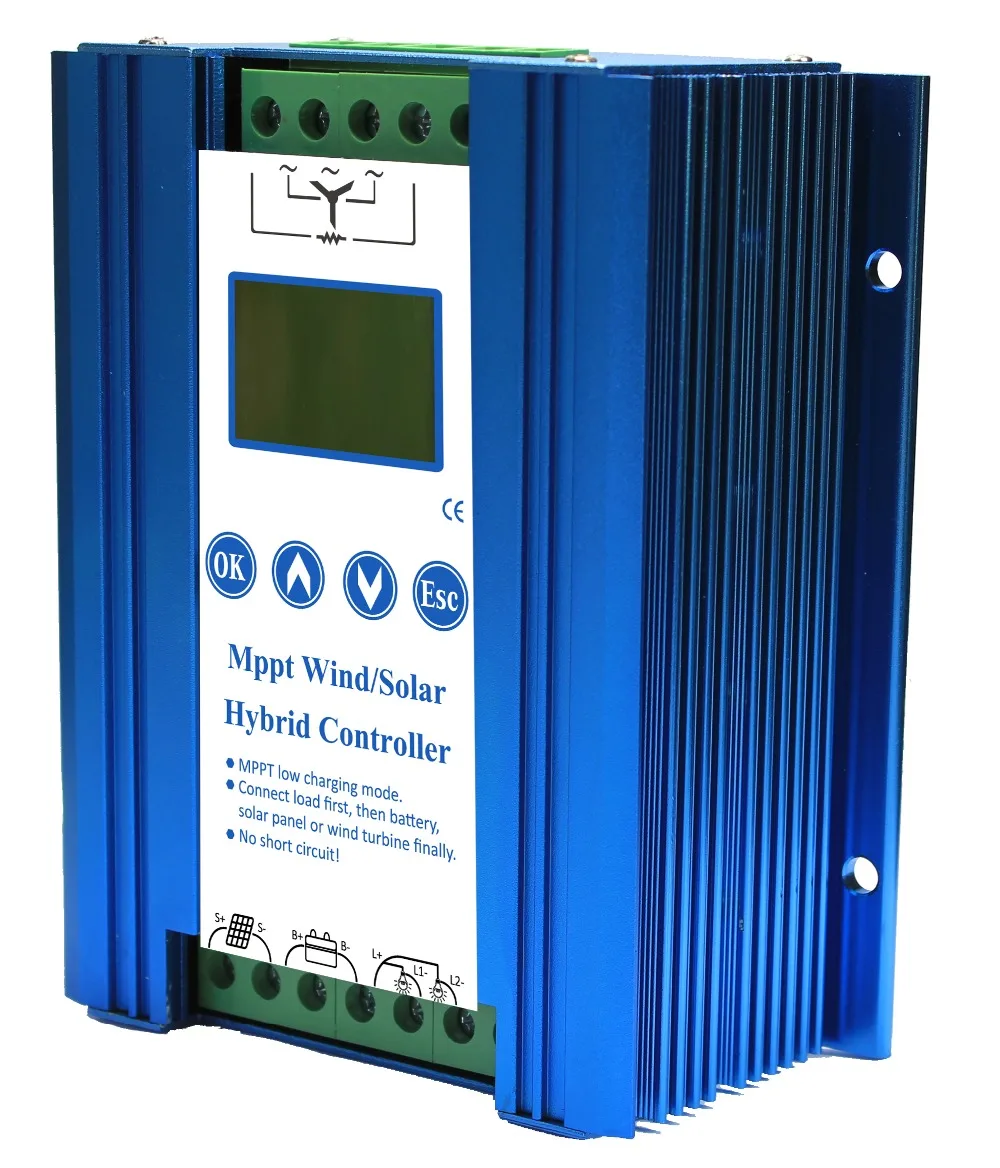

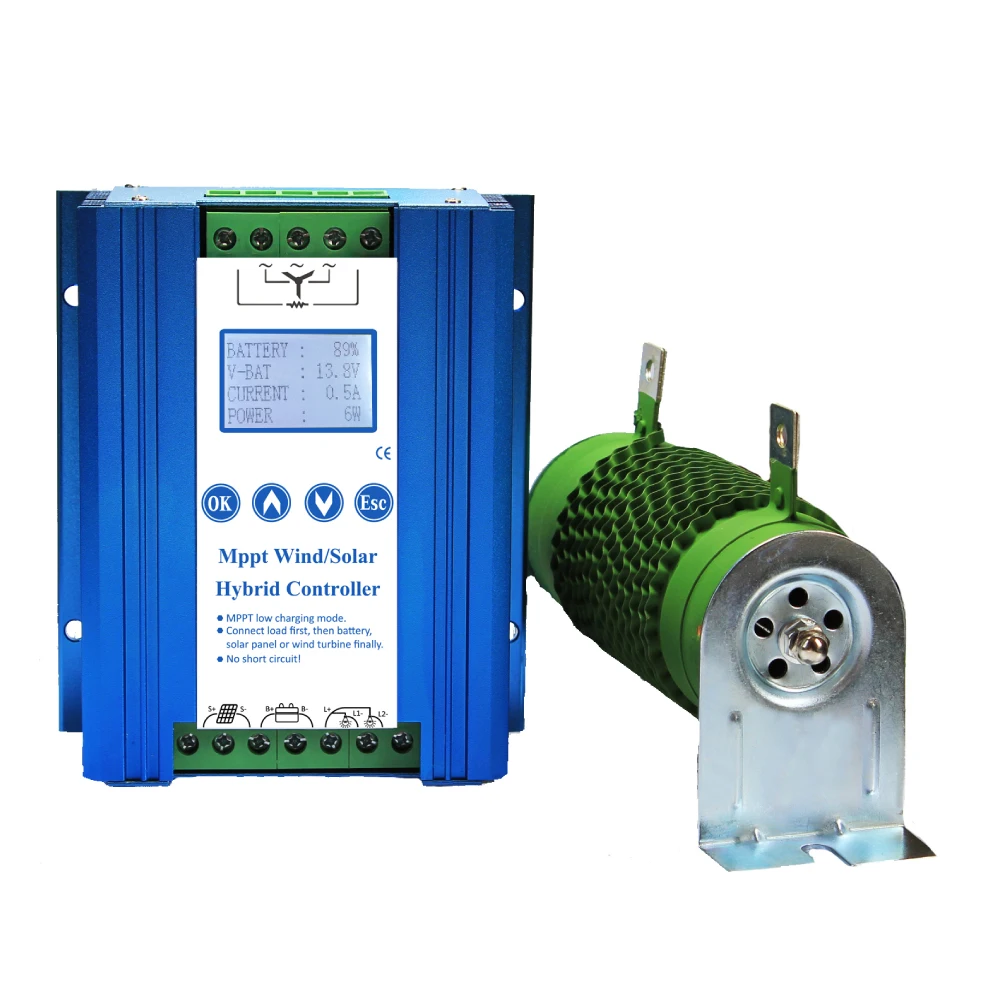

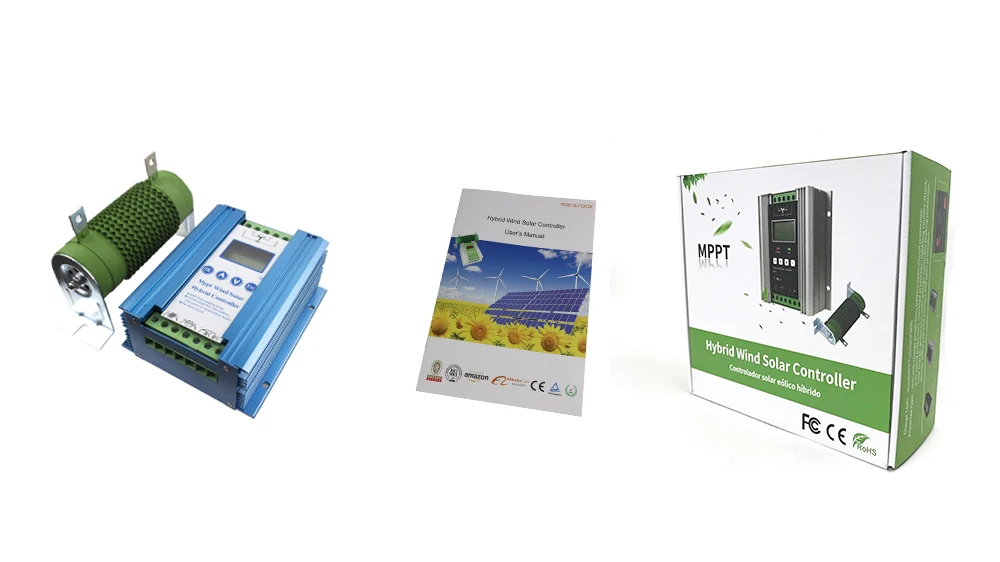

Изображение продукта

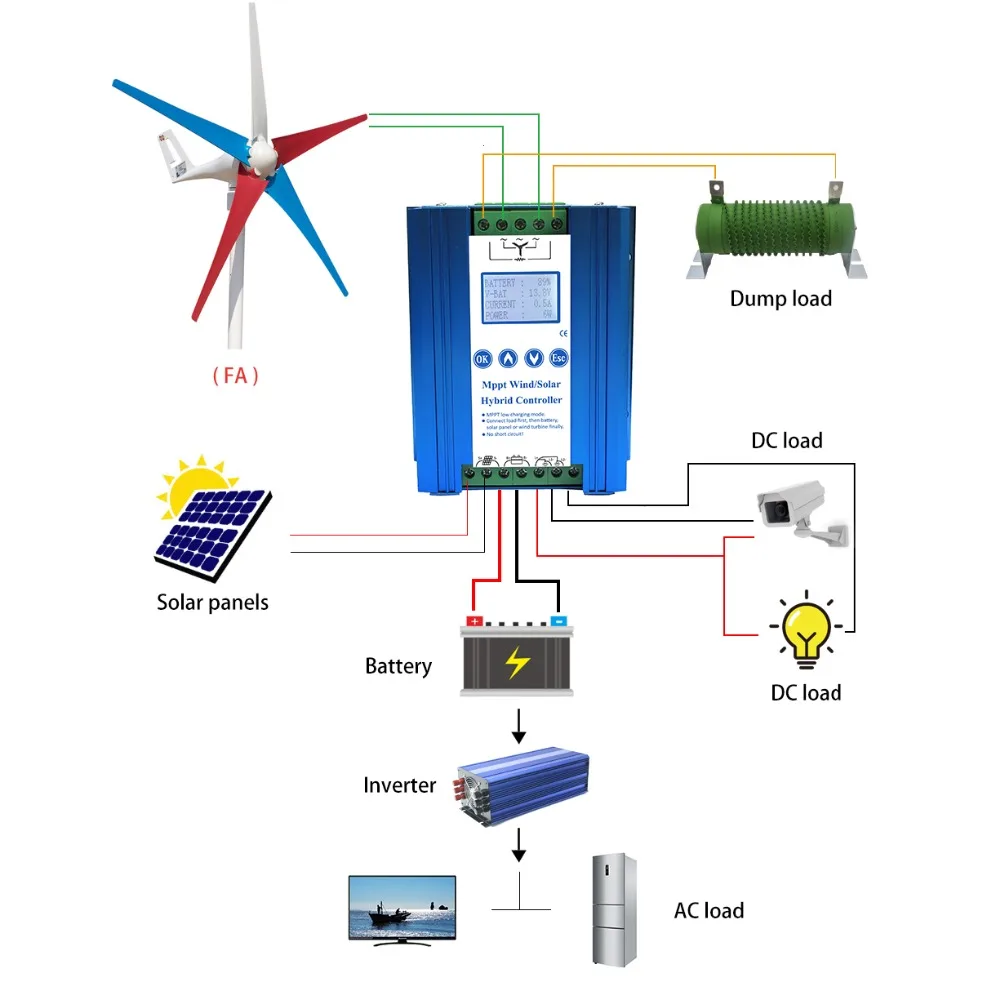

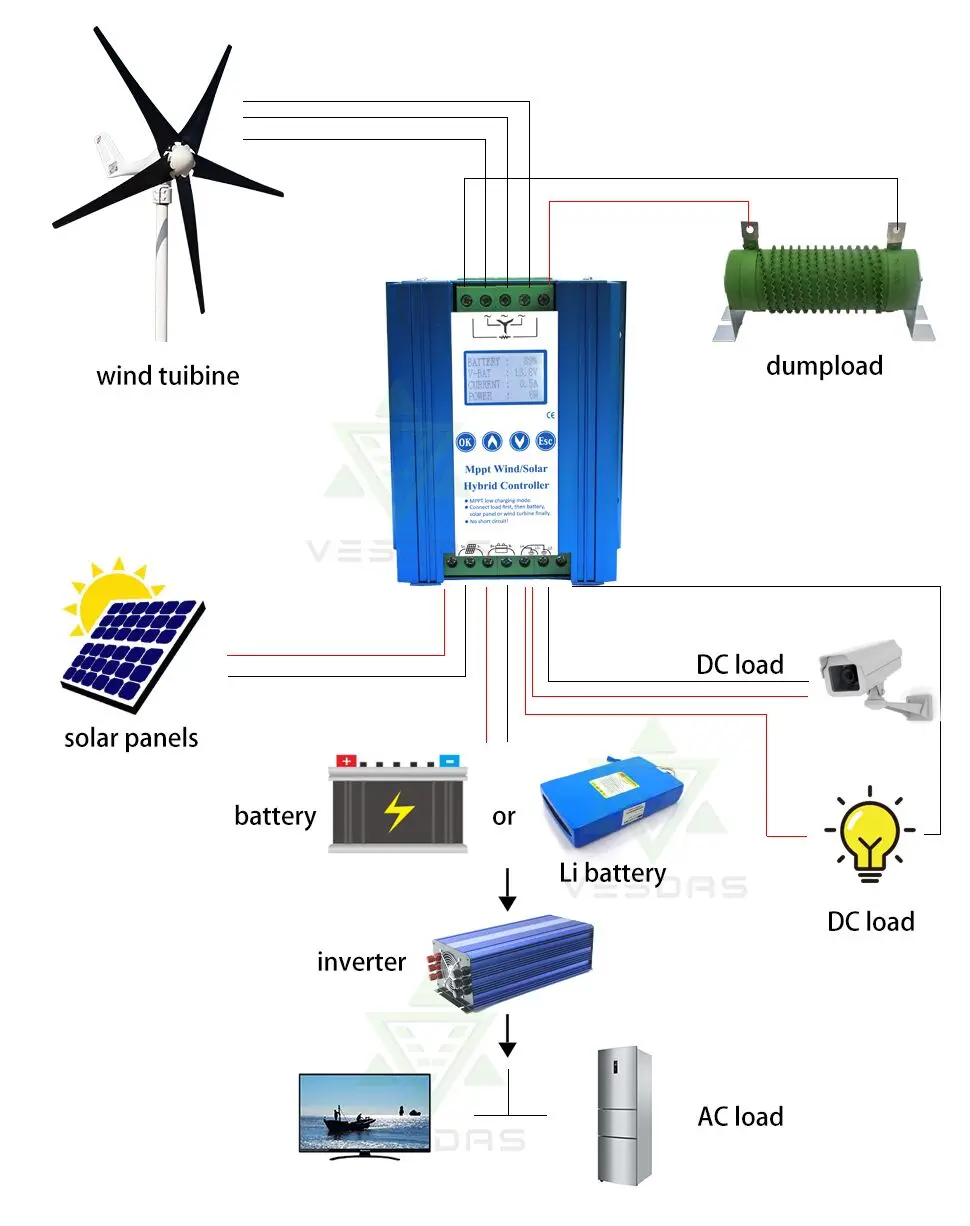

Установка и электрическое соединение

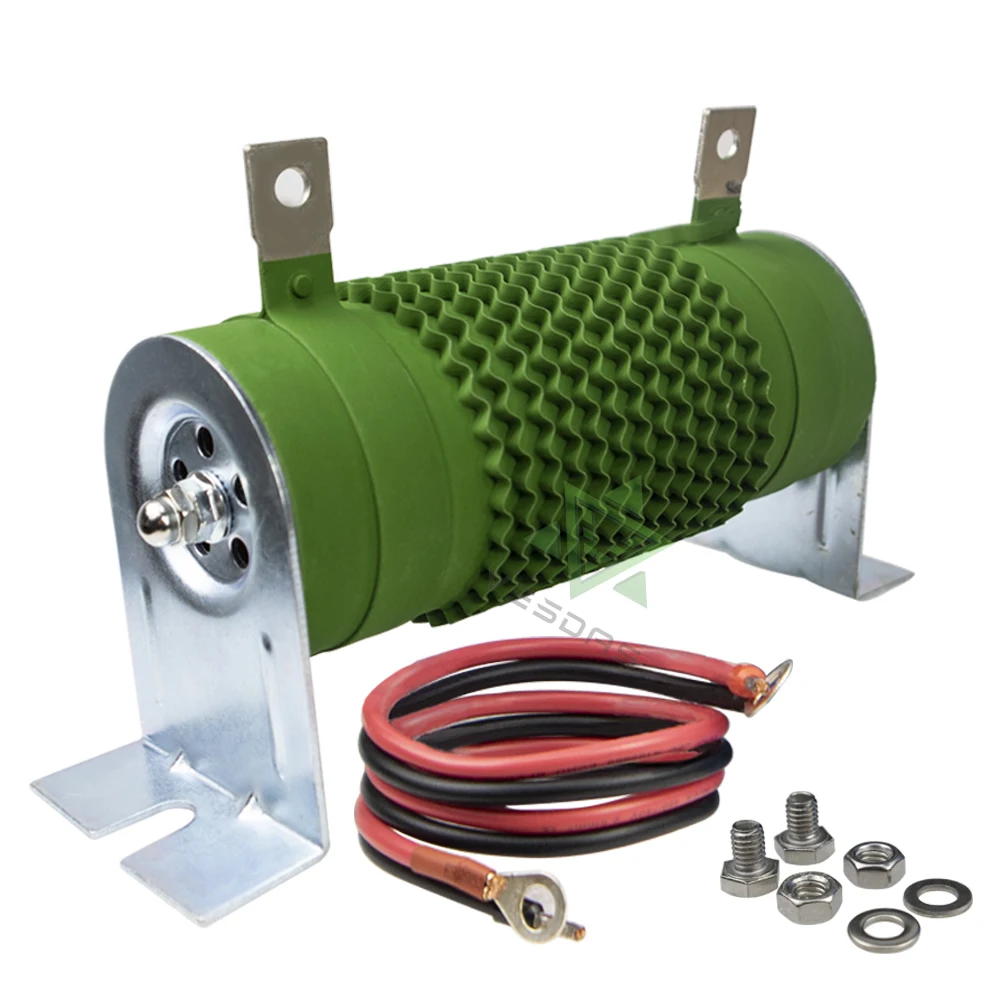

1.Проводка сопротивления
