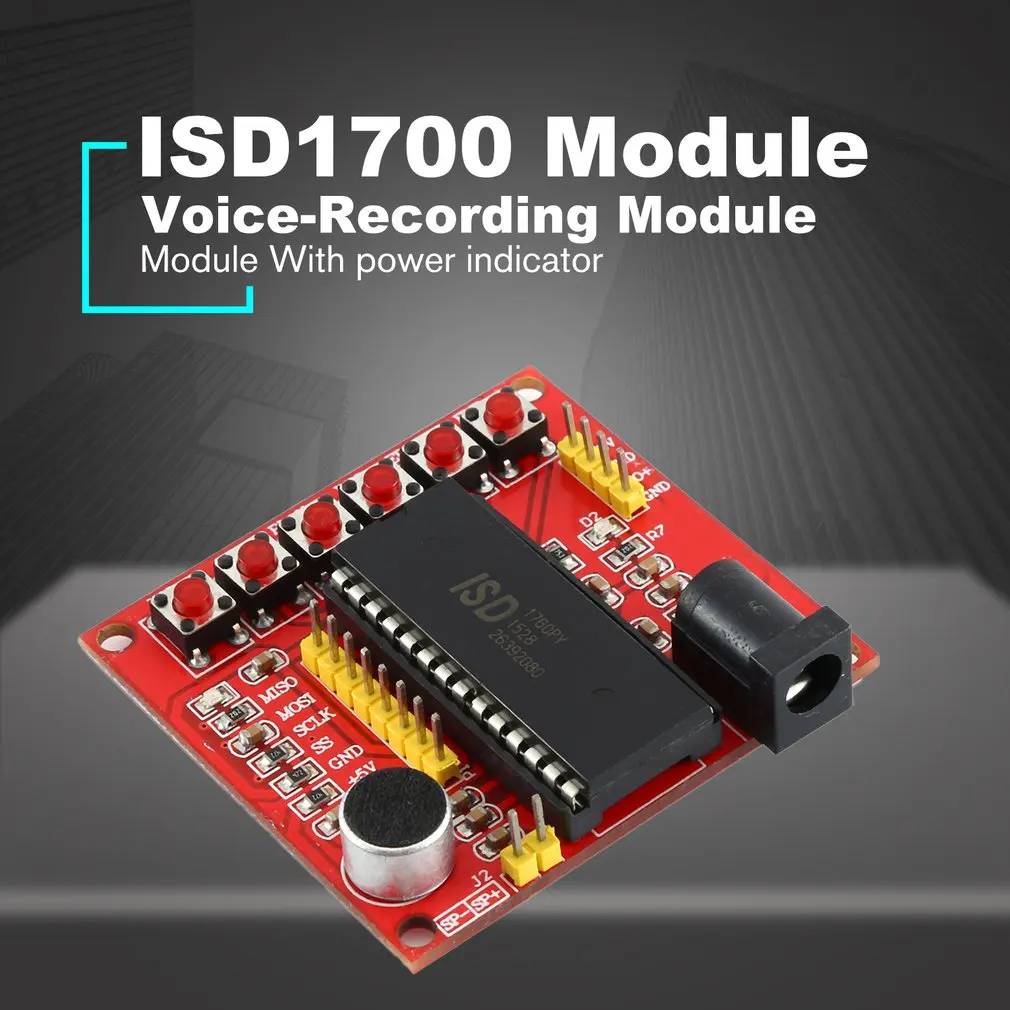

ISD1700 модуль серии голосовой записи класса ISD1760 чип с индикатором питания для AVR

ISD1700 модуль серии голосовой записи класса ISD1760 чип с индикатором питания для AVR

Особенности:

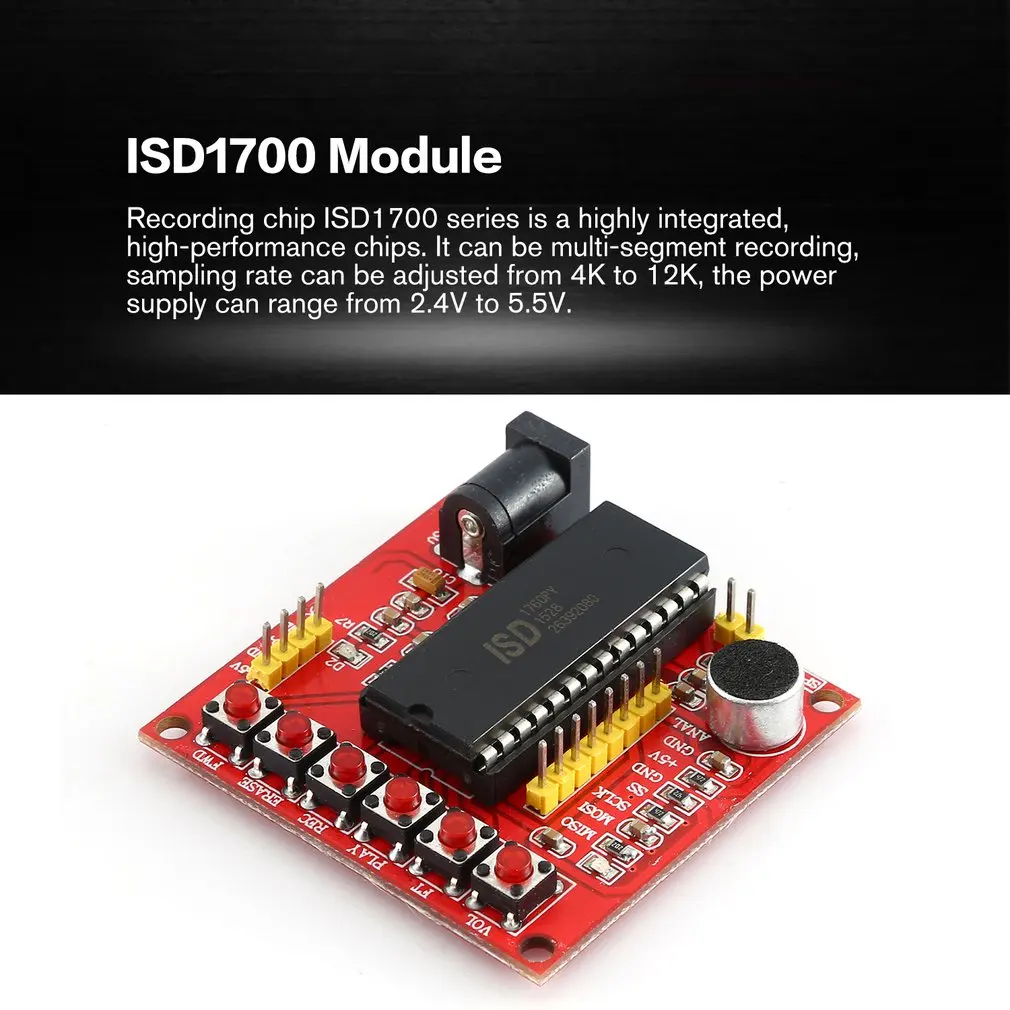

1. Записывающий чип серии ISD1700-это высокоинтегрированные высокопроизводительные чипы. Это может быть многосегментная запись, частота дискретизации может быть скорректирована от 4 к до 12 к, блок питания может варьироваться от 2,4 В до 5,5 В.
2. ISD1700 был новый запрос записи, когда новая запись после, светодиодный фонарик один раз в несколько секунд, чтобы уведомить пользователей о новых записях.
3. Кроме того, есть четыре вида звука, чтобы подсказать результаты работы пользователя, такие как начать запись, остановить запись, стереть, стереть все следующее и так далее.
4. Запись данных сохраняется в флэш-чипе, без сжатия, так что есть лучшее качество звука и хранение питания.
5. Чип имеет два отдельных входных канала аудио сигнала, вход микрофона и аналоговые входы сигнала.
6. В независимом режиме ключа, когда операция завершена, функциональный Чип автоматически войдет в режим отключения питания, чтобы уменьшить энергопотребление.
7. В режиме SPI пользователь может сделать больше функций на работе чипа. Если для какого-либо адреса памяти для воспроизведения на аналоговом канале зарегистрируйте настройки (analog PathConfiguration register, APC) для чтения и записи.

Описание:
1. Голосовой модуль ISD1700 быстро становится знаком и осваивает 2. Чипы серии ISD1700 предназначены для простой и практичной печатной платы.
Он применяется ко всем чипам серии ISD1700, с простыми, полностью функциональными характеристиками.

Использование:
1. REC записи:
Нажмите и удерживайте клавишу REC, пока светодиодный индикатор загорается, на этот раз перед микрофоном, чтобы говорить, содержание речи будет записано в ISD1700 голосовой чип в нем.
После записи после периода поднятия ключа СВЕТОДИОДНЫЙ индикатор также гаснет и нажмите еще раз, чтобы начать запись второго абзаца.
2. Воспроизведение:
Есть два способа: срабатывание края и срабатывание уровня. (Примечание: после записи тон воспроизведения указатель будет оставаться в окончательном готовом сегменте записи пусковой адрес, затем воспроизведение будет поставить последний абзац)
(1) Кромка: нажмите кнопку воспроизведения, которая позволяет использовать светодиодный сегмент во время воспроизведения до конца воспроизведения. Воспроизведение после воспроизведения указатель на начало сегмента просто поставьте адрес, нажмите кнопку воспроизведения снова поставит только что законченный выпуск.
(2) триггер уровня: чип часто нажимает кнопку воспроизведения, все воспроизводят все голосовые сообщения, и цикл, пока вы не отпустите кнопку.
3. Быстрая передовая Модель:
Операция воспроизведения, выполненная до этого, нажмите на эту кнопку, указатель воспроизведения укажет на следующий раздел, дважды нажмите на исходную точку на второй абзац после абзаца. Нажмите эту кнопку во время воспроизведения, чтобы остановить воспроизведение данного сегмента, а затем воспроизвести следующий абзац, если вы играете последний абзац, последний абзац воспроизведения, чтобы остановить воспроизведение первого абзаца.
4. Стирание:
Односегментная операция стирания может быть эффективной только первый и последний абзац, когда указатель воспроизведения-это первый или последний абзац, точка этого ключа удалит первый или последний абзац. Воспроизведение будет прыгать на соответствующий указатель во второй абзаце перед стиранием или предпоследний абзац. Нажмите эту кнопку более 3 секунд, часто переходит в режим "все стирания", в то время как светодиодный Дважды Мигает, продолжайте нажимать эту клавишу, светодиодный 7 мигает, затем отпустите кнопку, чип внутри голосового сообщения стерт.
5. Сброс:
Нажмите эту кнопку чип сброс операции выполнен. После сброса, воспроизведение и запись указателя на последний абзац, который воспроизведение указателя на последний абзац начальной записи указателя на последний абзац последней. Запускаем воспроизведение, воспроизводим последний абзац, последний абзац, а затем производим запись, затем начинаем запись нового последнего абзаца.
6. Громкость настройки:
Нажмите эту кнопку, чтобы отрегулировать размер выходного звука чипа. Чип по умолчанию выход для звука максимум, за клик, звук на 4 дБ затухание. До самого маленького звука, продолжайте нажимать эту кнопку, каждый щелчок, звук увеличивается на 4 дБ (Примечание: Выполните сброс, выход звука является максимальным).
7. FT проходные операции:
FT pin с GND, продолжая поддерживать низкий уровень, начнет режим прохода. Прямое действие будет голосовать от терминала Analn непосредственно к динамику или выходу AUD. Во время записи, если нажать FT, также будет записывать входящий голосовой сигнал Analn.

Параметры:
Цвет: красный
Питание: 5 В
Время записи: 6 K на 75 секунд, 8 K на 60 секунд
Рабочая частота чипа: 6 кГц и 8 кГц опционально
С индикатором питания Светильник, чип индикатор светильник s
Простое управление, ни один микроконтроллер или другие модули не будут работать напрямую

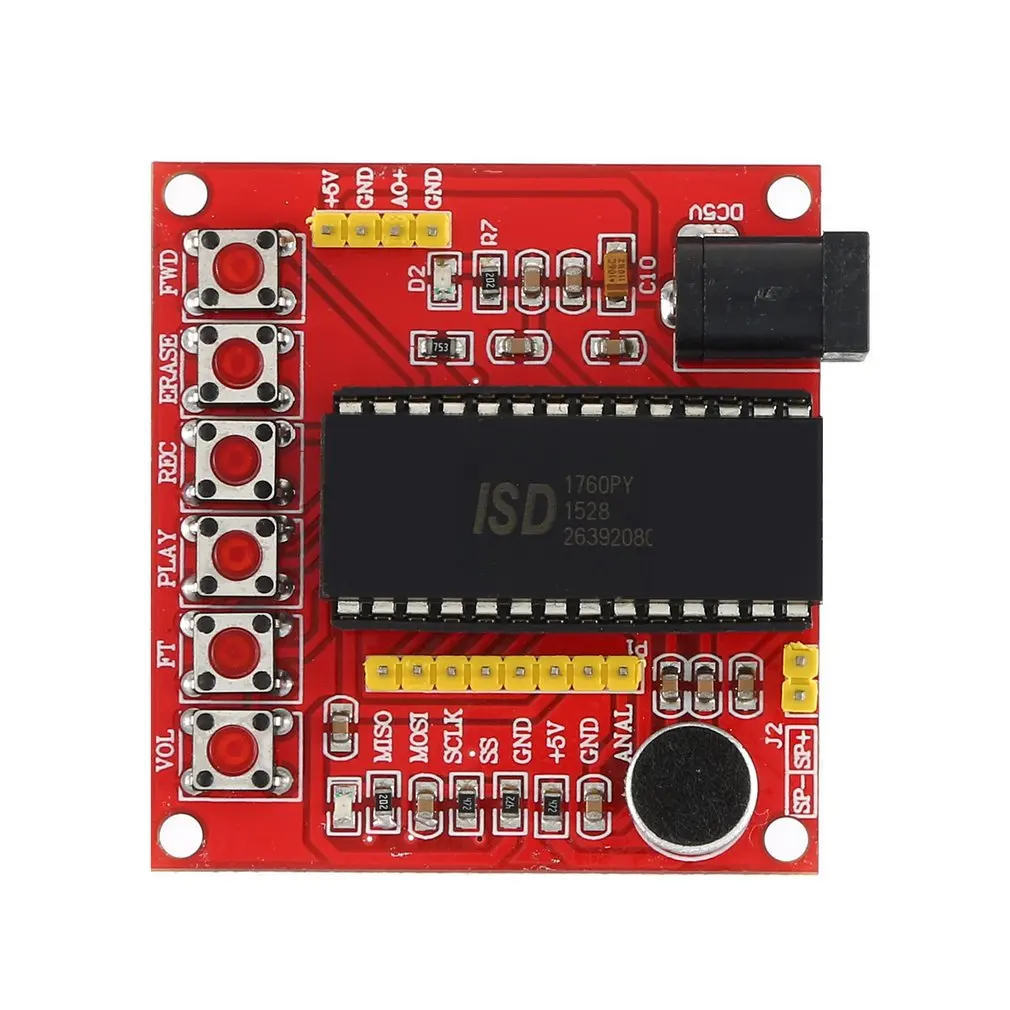

Чип управления pin уже приводит для облегчения соединения управления

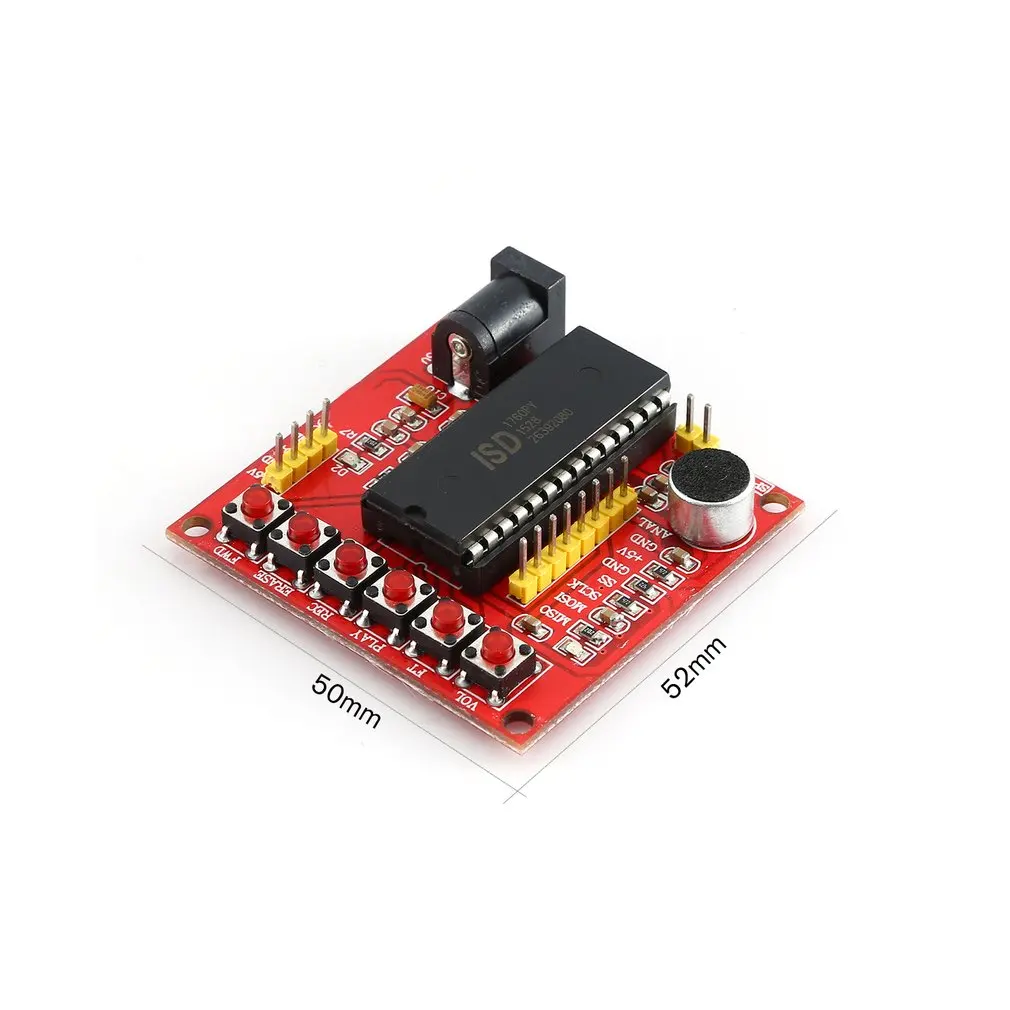

Размер: 50x52 мм
Вес: 23 г

Посылка информации:
Размер посылка: 60x55x15 мм/2,34x2,15x0,59 дюйма
Вес посылка: 23g/0,81 oz
Цветная коробка посылка

Посылка включает в себя:
1 x ISD1700 модуль
