Цифровой DDS двухканальный генератор сигналов FY3200S 12 МГц произвольных волновых

Цифровой DDS двухканальный генератор сигналов FY3200S 12 МГц произвольных волновых

Особенности:
1. Частота дискретизации до 250 Мвыб/с.
2. Встроенный произвольный волновой сигнал с 250 MSa/s частота дискретизации.
3,4 загружаемые 2048 горошек произвольный волновой сигнал воспоминания.
4. Украшенное мозаикой из драгоценных камней, 12 бит широкий генератор сигналов, выходного сигнала может быть более утонченными с низким уровнем искажений.
5. Полностью числового программного управления. Он может отображать и числовым программным управлением амплитуда, смещение, частота, рабочий цикл выходной сигнал и разность фаз двух каналов. И двухканальный произвольный целое кратным Выходная частота в тех случаях, когда не ошибка фазы сигнала дрейф.
6. Каждая функция может быть отрегулировано хост-компьютере.
7. Предустановленное 17 общих сигналов.
8. Высокая частота Точность: масштаба 10-6.
9. Высокое разрешение: разрешение полного диапазона частот может быть 10 МГц.
10. Основной и вспомогательный волны рабочий цикл регулируются отдельно (0.1% ~ 99.9%).
11. Весь ассортимент с плавной регулировкой, цифровой напрямую настройки.
12. Высокая сигнала точность: выходного сигнала синтезированные функция вычисления высокой точности и низким уровнем искажений.
13. Произвольный волновой сигнал: пользователь может загрузить произвольный волновой сигнал в соответствии с потребностями.
14. Развертки Функция: Линейная развертка и логарифмической развертки. Запуск и остановка точек может быть набор по желанию.
15. Функция сохранения: 20 наборов параметров определены пользователями может быть сохранено и загружается в любое время.
16. Управление режим: кнопка и ручка управлять с помощью LCD1602 дисплей, цифровой декодер каналов кабельного телевидения непосредственно или ручка плавно регулировать.
17. Высоконадежный: большого диапазона интегральная схема, технологии поверхностного монтажа, надежный и прочный.
18. Частота измерения: частота внутреннего/внешнего сигнала может быть измерены через встроенный 100 МГц Частотомер.
19. Следите за функция: Встроенный параметр будет соответствовать функциям покрытия частота, амплитуда, смещение, рабочий цикл, сигналов и т. д. для удобства пользователей.
20. Пусковое устройство Выходная Функция: пользователь может выбрать ручной вспышки триггера, Внешняя вспышка триггера или CH2 пуска, чтобы управлять основными выхода на выходные волноводы указанной периодичности. Этот периодичности также могут быть определены пользователем.
21.FSK транслятор с частотной кодирование и спросите амплитуда переключения ввода сигнала.

Описание:
1. Прибор принимает большого диапазона CMOS интегральная схема и высокоскоростной микропроцессор. Внутренняя схема принимает активный кристаллический осциллятор в качестве ориентира.
2. Он имеет двухканальный DDS генератор сигналов выход, включает в себя Синусоидальная волна, прямоугольная волна, Треугольники волна, пилообразный сигнал и пользовательские формы.
3. Это идеальный инструмент для электронной техники, лабораториями, производственными линиями, преподавания и научно-исследовательских работ.

Технические характеристики:
Бренд: felltech
Модель: FY3200S
Материал: пластик + металл
Цвет: белый

Технология индексы
Синусоидальная волна Частотный диапазон: 0 Гц ~ 12 МГц
Прямоугольная волна Частотный диапазон: 0 Гц ~ 6 MГц
Треугольники волны Частотный диапазон: 0 Гц ~ 6 MГц
Произвольная волна частота волны: 0 Гц ~ 6 МГц

Параметры выходного сигнала
Выход канал: CH1andCH2 двухканальный высокоскоростной Выход отдельно.
Выход Форма: Синусоидальная волна, квадратная волна (рабочий цикл регулируется), треугольная волна, пилообразный сигнал, произвольная волна (включают ЭКГ, AM, FM и т. д.
Выход Амплитуда: ≥ 20Vp-p (без нагрузки)
Выходное сопротивление: 50Ω ± 10%
DC Смещение: ± 10V
Разрешение: 0,01 Гц (10 МГц)
Частота Точность: ± 5x10-6
Стабильность частоты: ± 2x10-6/3 ч
Синус волновые искажения: ≤ 0.8% (опорная частота 1 кГц)
Треугольники линейность: ≥ 98% (0,01 Гц ~ 10 кГц)
Подъем или время падения прямоугольную волну: ≤ 30ns
Диапазон рабочего цикла квадратных волн: 0.1% ~ 99.9%
Пульсовой волны диапазон ширины: 10nS ~ 1S

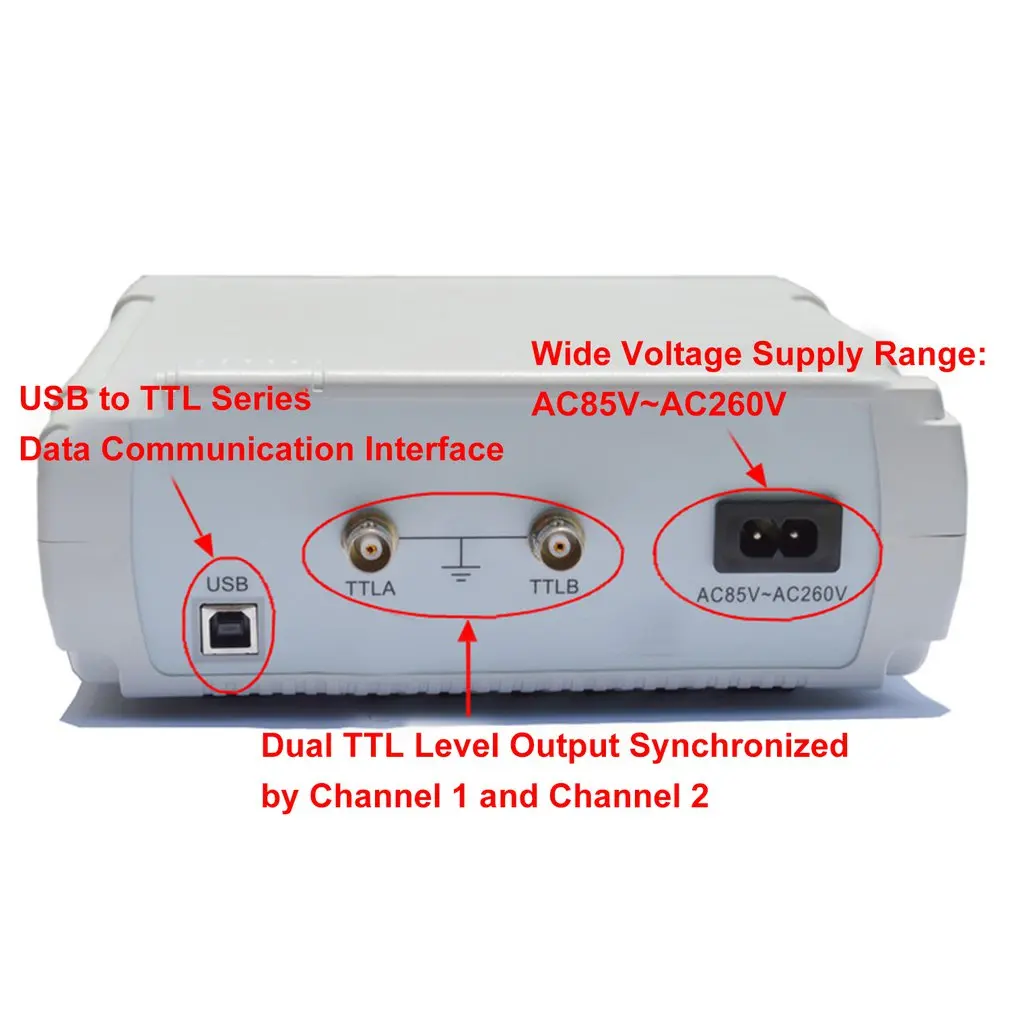

TTL ток на выходе: двухканальный TTL электрический уровень синхронизировать с CH1 и CH2. Разность фаз регулируются.
Электрический уровень диапазон:>3.3Vp-p
Разветвителя:>20 TTL (нагрузка)
Повышение уровня время падения: ≤ 20ns

Счетчик частоты Функция
Диапазон прилавка: 0-4294967295
Частотомер диапазон: 1 Гц ~ 100 МГц
Вход Напряжение диапазон: 2Vp-p ~ 20Vp-p
Функция развертки: только в том случае, CH1 имеет эту функцию
Режим развертки: Линейная развертка, логарифмической развертки
Частотный диапазон настройки: запуск и остановка точек может быть набор по желанию.
Диапазон развертки: fM1 (предварительно установленный) ~ fM2 (предварительно установленный)
Скорость развертки: 1s ~ 999s/пошаговые

Другое Особенности
Дисплей режим: LCD1602in на английском языке
Сохранение и загрузка: M0-M19 (по умолчанию: M0)
Звуковой сигнал предупредительный звуковой сигнал: можно включить/выключить с помощью настройки
Широкий диапазон рабочего напряжения: AC85V ~ AC260V
Тип штепсельной вилки: штепсельная вилка стандарта США

Технология производства
Технология поверхностного монтажа, масштабная интегральная схема, надежная и долговечная
Рабочий режим: Кнопки Контролируемая и ручка плавно регулировать.
Рабочее состояние: температура: 0 ~ 40 ° влажности по уровню поверхности:<80%

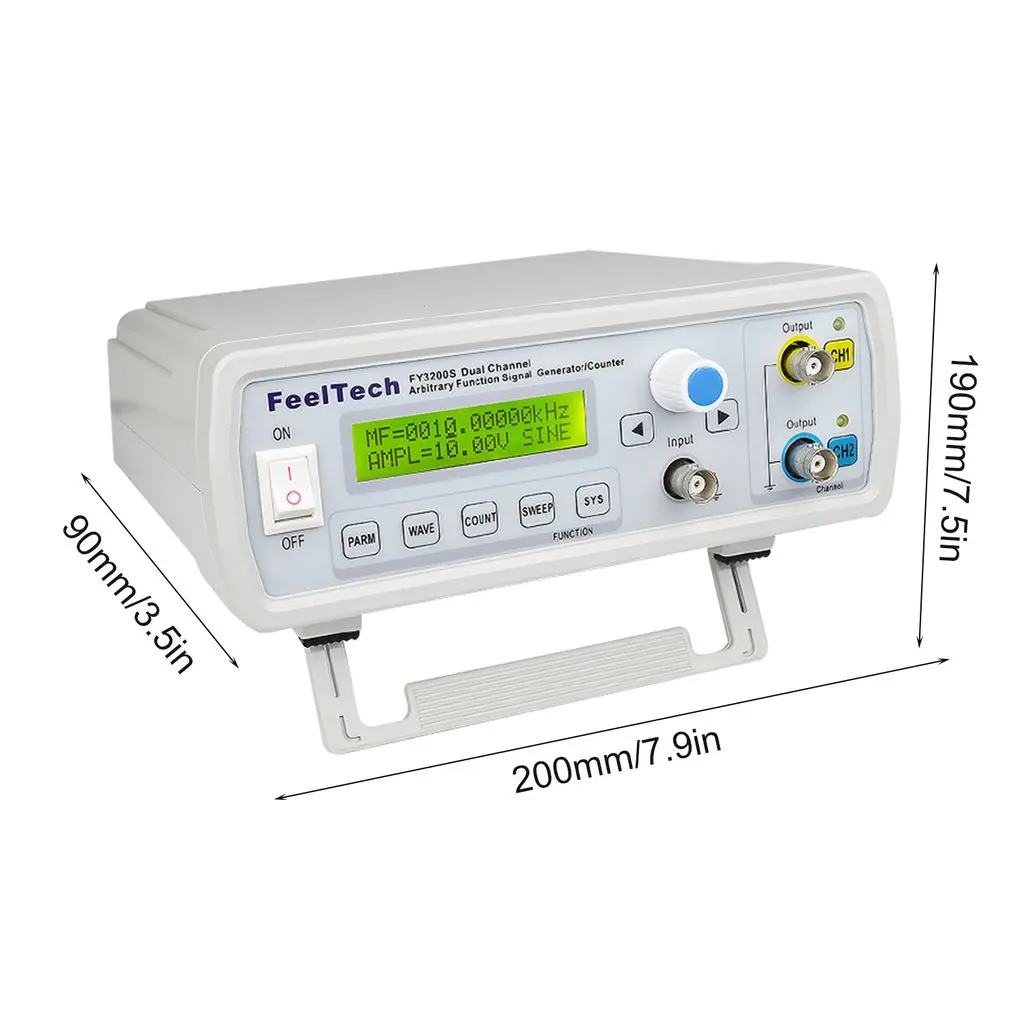

Размер: 200*190*90 мм/7,9*7,5 * 3.5in
Вес: 930g/32,8 oz

Посылка информации:
Посылка Размеры: 250x210x10 0 мм/9.75x8.19x3.9in
Посылка Вес: 1000g/2.2lb
Цветная коробка посылка

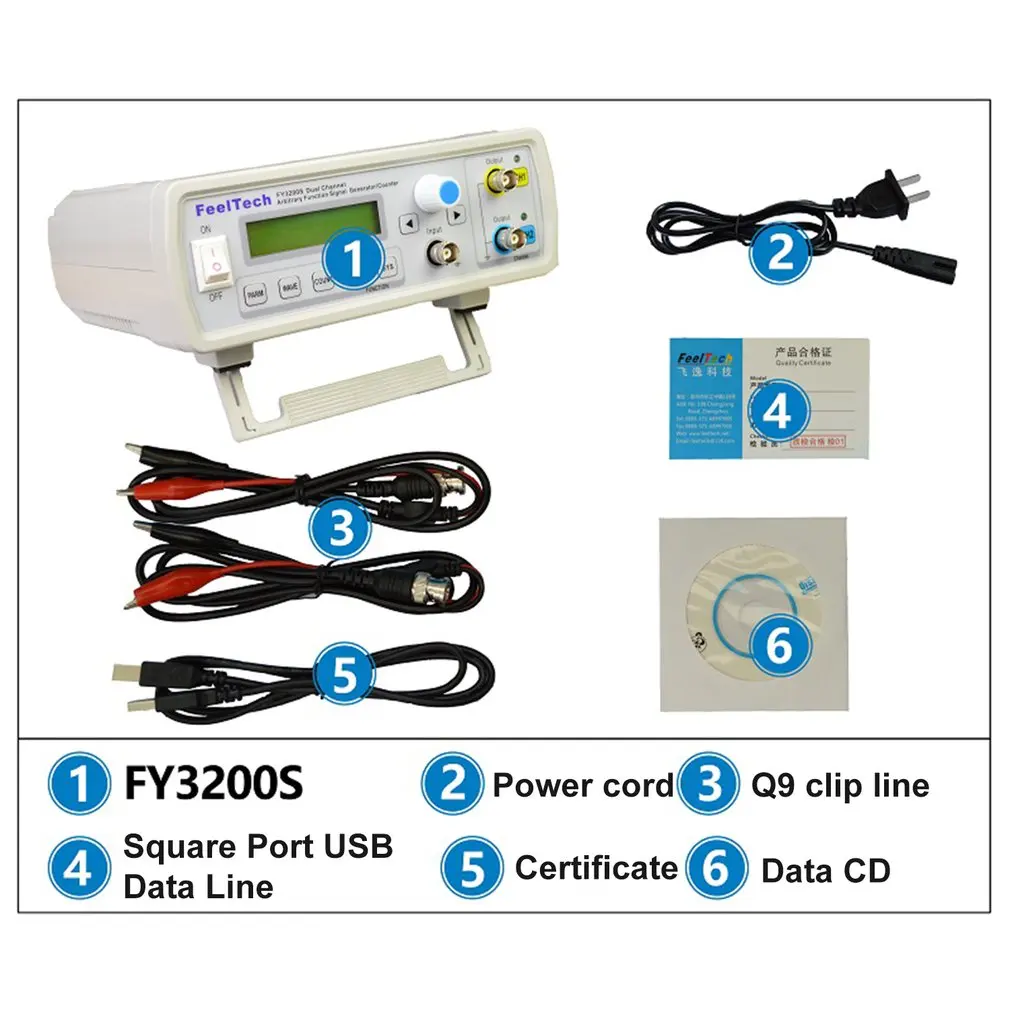

Посылка включает в себя:
1 x FY3200S (двухканальный)
1 х Кабель питания
1 x USB-B кабель для передачи данных
2 x Кабель BNC-Clip
1 x ресурс компакт-диск с программным обеспечением (в том числе инструкция по эксплуатации)
