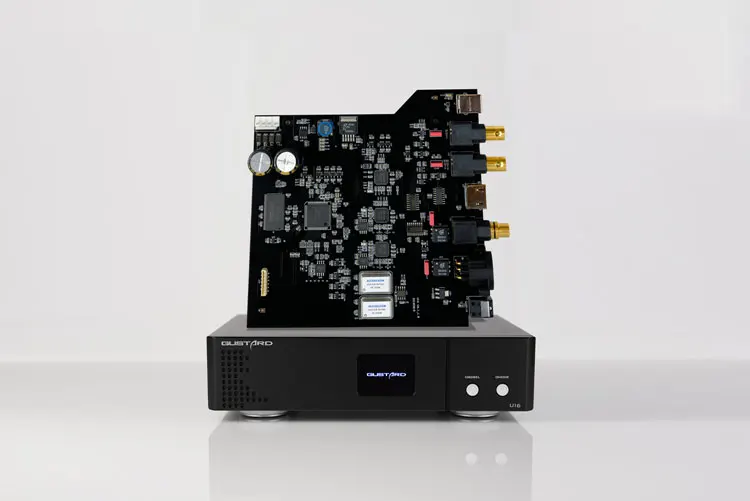

Строгий дизайн, разумная компоновка, аккуратное изготовление, прочные материалы.

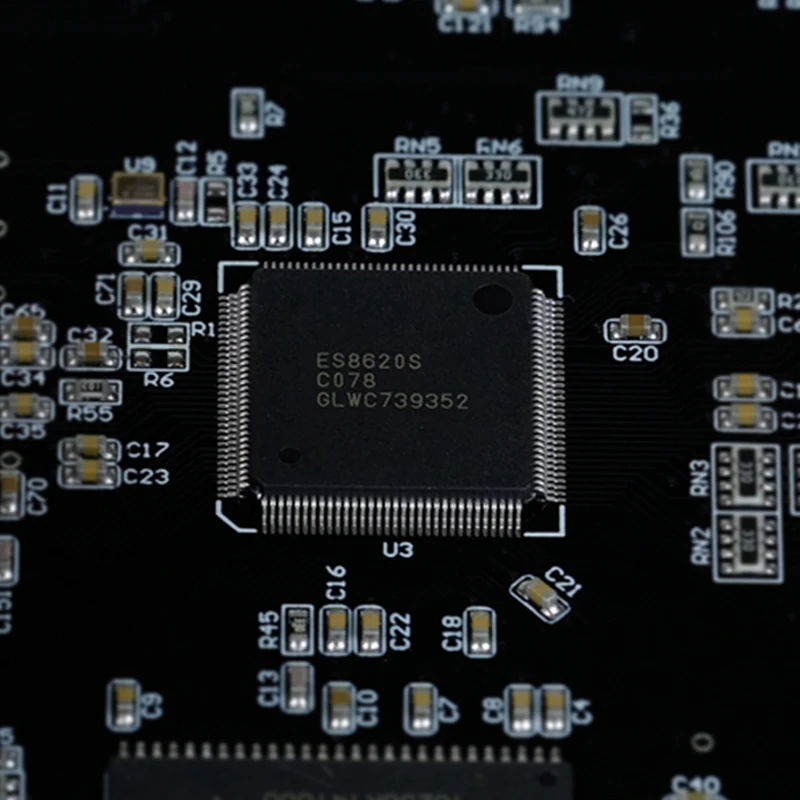

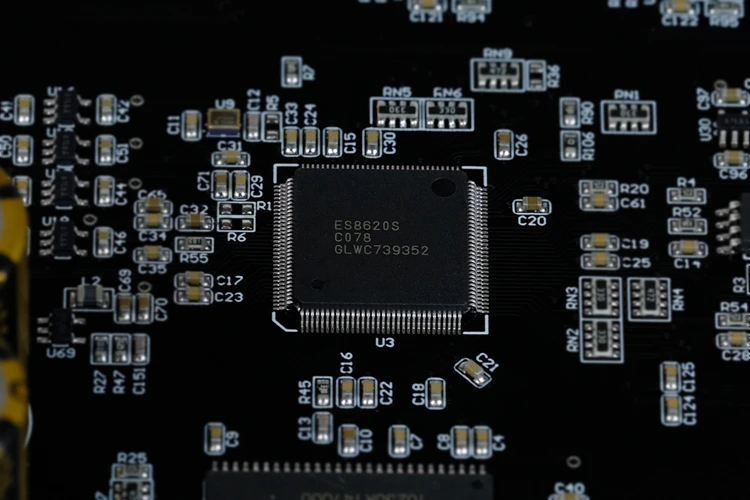

На основе новейшего usb-аудиоинтерфейса ES8620 от ESS,

Поддерживает до PCM 32 бит/768 кГц и DSD512, а также поддерживает как DoP, так и собственный DSD.

Дизайн микросхемы usb-интерфейса ESS-это полностью оптимизированная архитектура для высококачественной обработки цифрового аудиосигнала. Это не микросхема общего назначения с USB цифровым аудио-интерфейсом, поэтому это немедленно с точки зрения улучшения качества звука;

SDRAM 128 МБ используется в качестве буфера системы и цифровой обработки аудио FIFO.

Большая часть пространства используется для внутреннего планирования USB аудио интерфейса IC, и избыточное пространство забронировано как можно больше для обеспечения того, чтобы другие операции бизнес-логики, кроме функции usb-аудиоинтерфейса в основной ИС, не мешали потоку цифровой обработки звука.

Для достижения оптимальной производительности цифрового аудио фактическая емкость цифрового аудио обработки FIFO снижена до минимального, чтобы обеспечить самую низкую задержку цифрового домена и производительность цифрового дрожания на выходе;

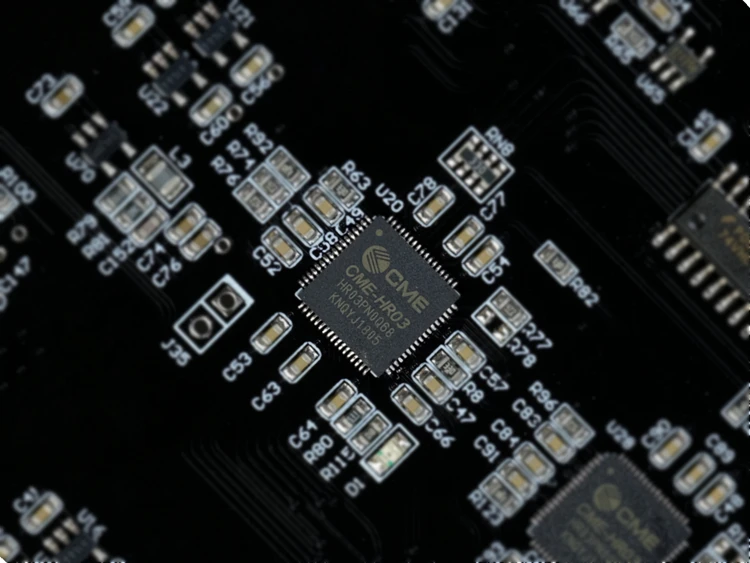

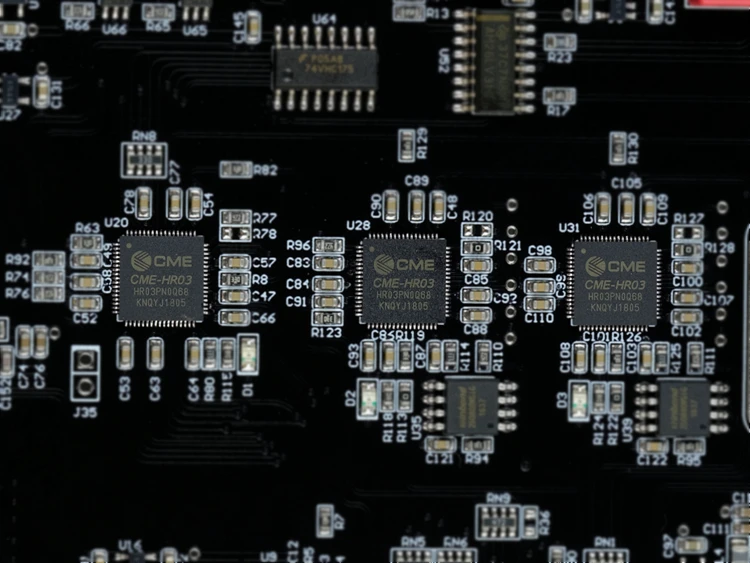

Для обеспечения высочайшего качества цифровых аудиосигналов и лучшей производительности дрожания часов, u16 использует до трех FPGAs для управления часами USB аудио интерфейса и звуковые часы-синтезаторы частоты во внешней 10 м Часовой цепи.

Эта часть цепи питается независимо, чтобы избежать взаимных помех внутренней проводки FPGA;

В основной цепи usb-аудиоинтерфейса FPGA используется для реализации микросхемы usb-аудиоинтерфейса, работающего в режиме Slave.То есть, USB аудио интерфейс IC принимает звуковые часы сигнал, генерируемый управлением часов FPGA и выводит только цифровой звуковой сигнал данных, тем самым минимизируя помехи цифрового сигнала, введенные в процессе передачи USB;

U16 имеет внешний 10 м тактовый вход *, и пользователь может выбрать доступ к внешнему высококачественному 10 м тактовому источнику, чтобы еще больше улучшить качество звука.

* По причинам безопасности U16 не автоматически переключает источник часов после доступа к внешним часам 10 м. Необходимо вручную выбрать внутренние и внешние источники синхронизации.

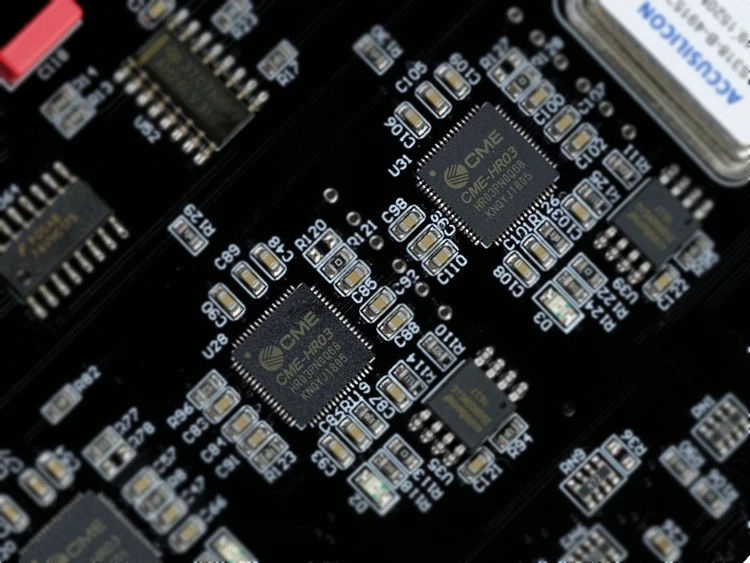

Звуковые часы с синхронизацией во внешней 10 м Часовой цепи используют два FPGAs, соответствующие основному синтезатору звуковой частоты 44,1 кГц и 48 кГц.

Этот дизайн, с одной стороны, позволяет избежать перекрестных помех внутренней проводки FPGA; с другой стороны, он также использует соответствующие ресурсы в чипе FPGA как можно более эффективно.

Точность частоты и производительность дрожания конечного синтезированного аудио основного тактового сигнала этой цепи достигли предельного уровня производительности текущей конструкции;

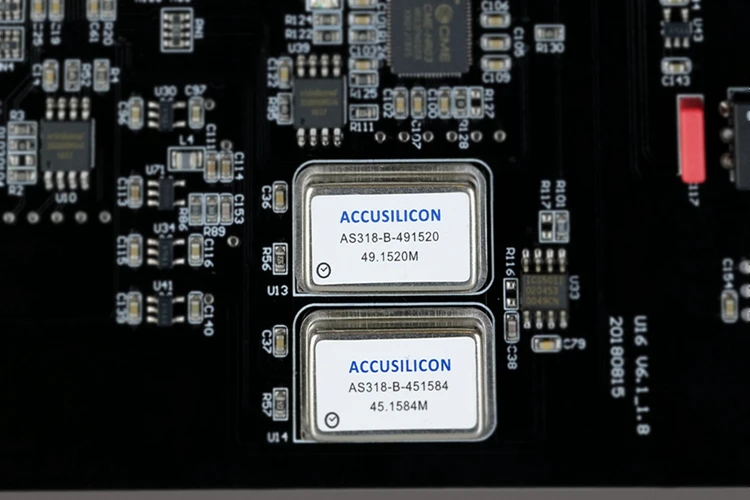

Местные звуковые часы используют пару femtosecond часов. В этом устройстве используются два кристалла ACCUSILICON AS318-B ультранизким фазовым шумом, как местные звуковые часы, и дрожание RMS составляет 88 femtoseconds (10Hz-1 MHz).

В дополнение к стандартным цифровым аудиовыходам, U16 также имеет гибкий выход BNC, выходной сигнал которого можно свободно выбирать между часами Word или S/PDIF.

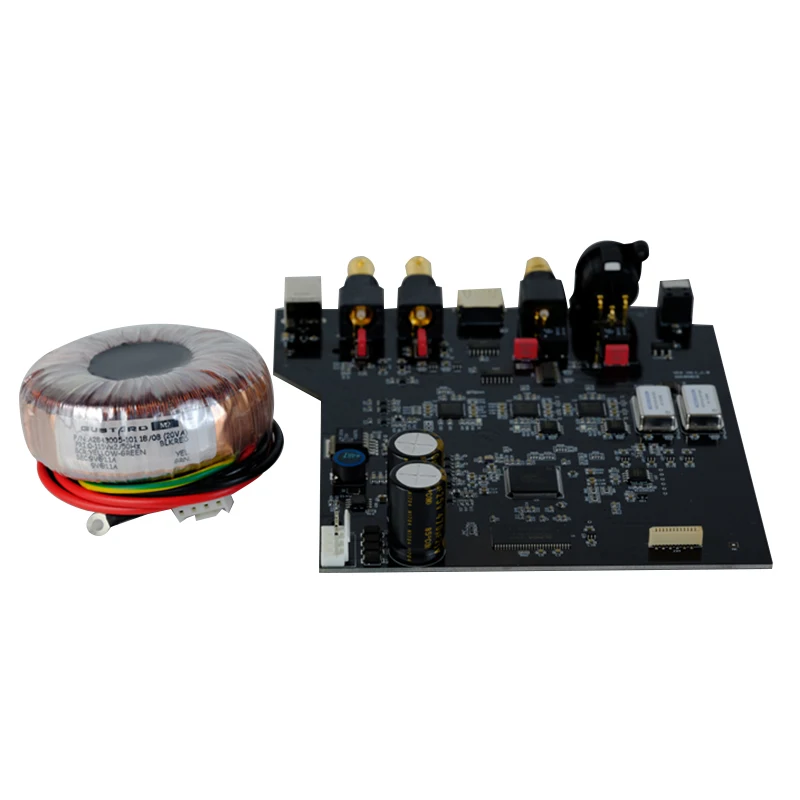

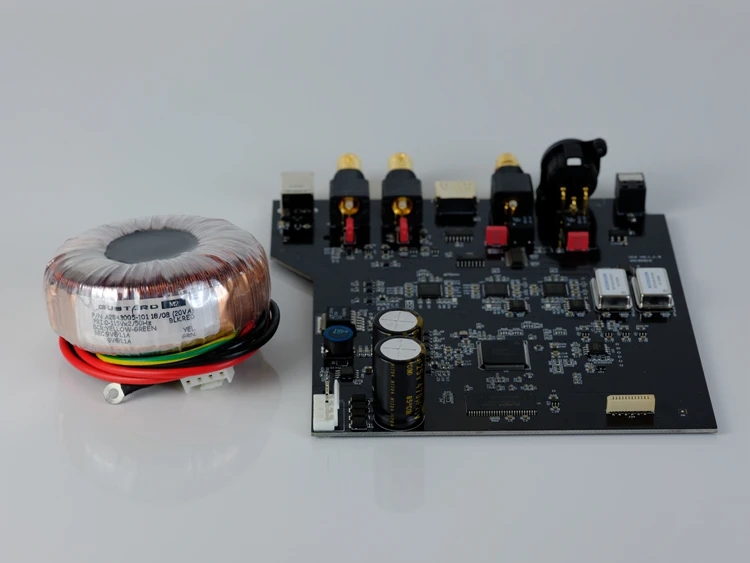

Встроенный линейный Регулируемый источник питания U16 использует аудио-специфический тороидальный трансформатор.

Технические характеристики изделия

Цифровой вход:

USB порт:Usb type-B женский порт, поддержка USB2.0

10 м вход BNC:Входное сопротивление 50 Ом, 0dBm-16dBm

Электронные сигареты с цифровым выходом:

RCA коаксиальный S/PDIF порт:Выходное сопротивление 75 Ом, выходной уровень 500 mVpp при нагрузке 75 Ом

24bit 44,1 k-384 k/DOP64-128

XLR Сделано в Китае AES3 порт:Выходное сопротивление 110 Ом, выходной уровень 110 Vpp при нагрузке Ом

24bit 44,1 k-384 k/DOP64-128

Оптический TOSLINK аудио конвертер оптовая продажа порт:24bit 44,1 k-192 k/DOP64

Многофункциональный BNC Порт:

Выходное сопротивление 75 Ом, S/PDIF выходной уровень:750 mVpp при нагрузке 75 Ом

Спецификация поддержки S/PDIF (когда выбран S/P OUT):24bit 44,1 k-384 k/DOP64-128

Уровень вывода часов:3.3Vpp Макс @ холостого хода

Частота выходного сигнала Word Clock (когда выбран WCK OUT):ПКМ: 44,1 k-768 k.

Дсд: 2,82-22,57 м

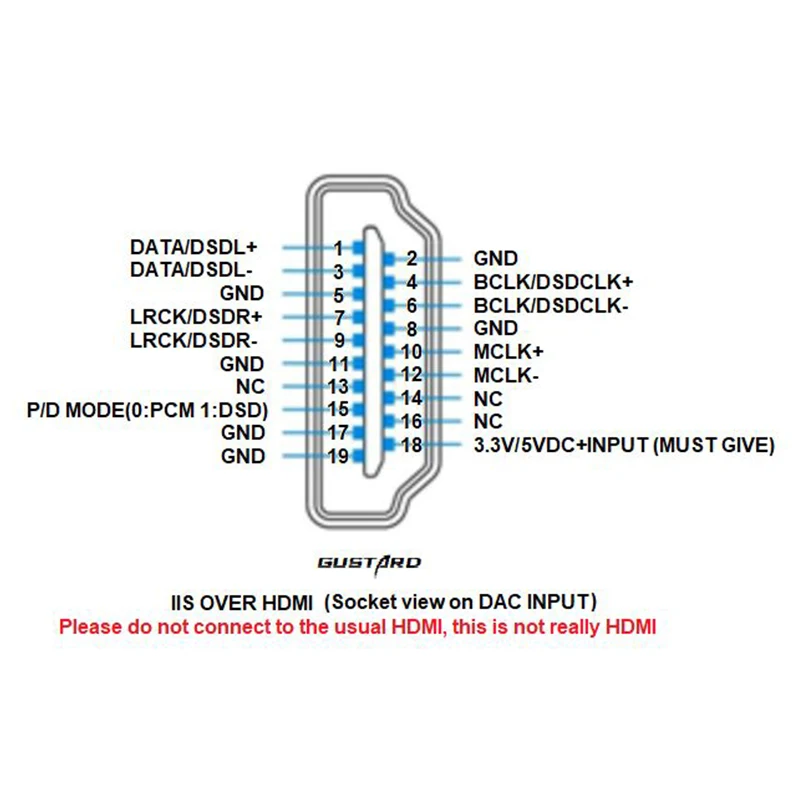

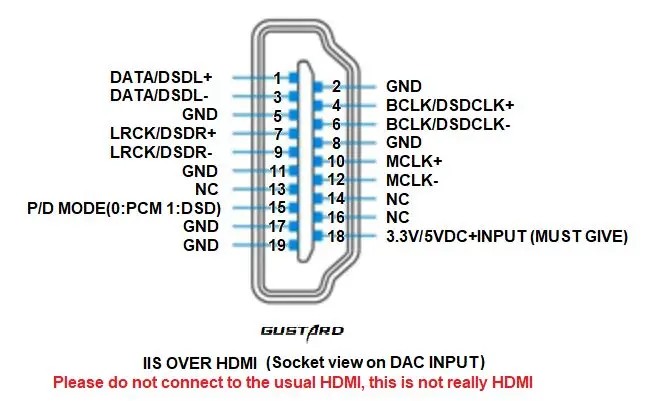

Интерфейс IIS по HDMI (нестандартный интерфейс HDMI):

Дифференциальный сигнал ies с выходным уровнем LVDS,

PCM: 32 бит 44,1 к-768 к, DSD: 2,82 М-22,57 м (DSD64-DSD512)

Другое Технические характеристики:

Драйвер Windows поддерживает Windows 7 (SP1 и новее); Windows 8; Windows 10

Дополнительные драйверы для Mac OS и Linux не требуются

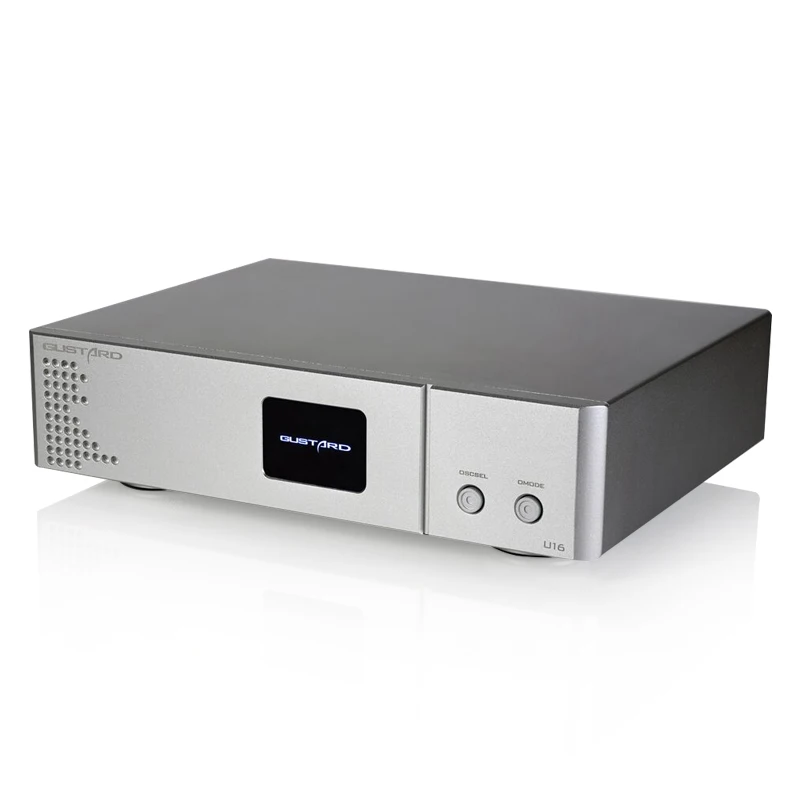

Полностью алюминиевое шасси с пескоструйной поверхностью, доступно в серебристом (белом) и черном цветах.

Источник питания переменного тока:AC 115 V/230 V 50/60Hz

Мощность Потребляемая мощность:<15 Вт

Размеры:Ширина 220 мм * высота 50 мм * Глубина 170 мм (без выступающих частей)

Размер в упаковке:Длина 185 мм * ширина 170 мм * высота 85 мм

Вес упаковки:2,5 кг
