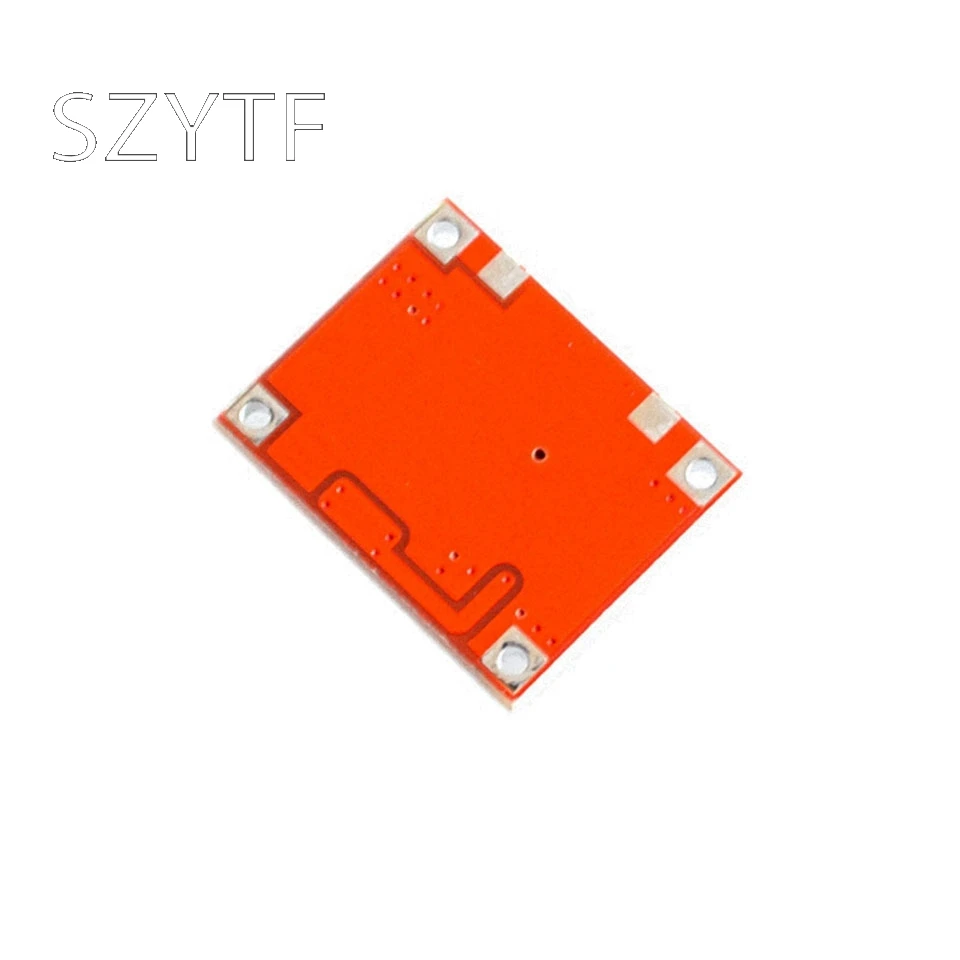

96% DCDC эффективный модуль boost 3V 5V 1A литровая мини усилитель монтажная плата |

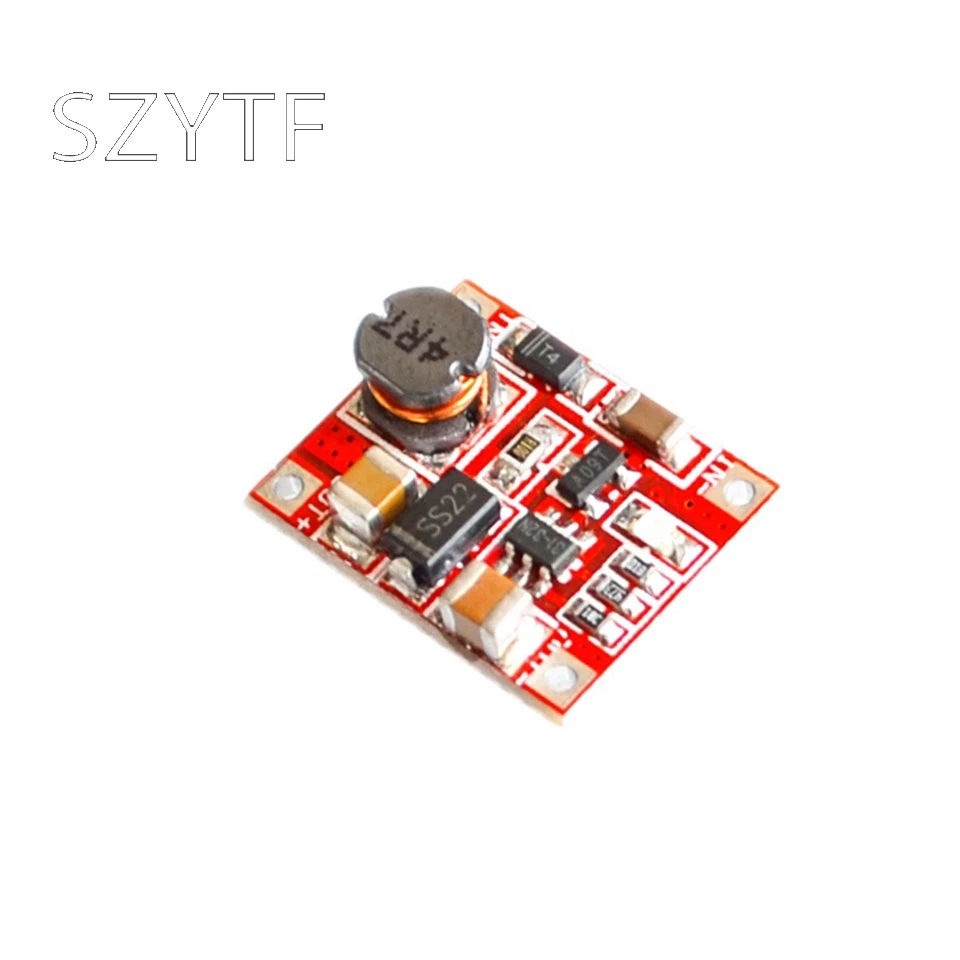

96% DCDC эффективный модуль boost 3V 5V 1A литровая мини усилитель монтажная плата |

96% DCDC эффективный модуль boost 3V 5V 1A литровая мини усилитель схема

Выходной ток расширен до номинального 1A, а максимальный выход может быть 1,5a.

Конструкция цепи не требует электролитических конденсаторов и танталовых конденсаторов (электролитIc конденсаторы имеют короткий срок службы и танталовые конденсаторы имеют Риск взрыва). Три керамических конденсатора (MCC) используются в высококлассных цепях.

Пульсация очень низкая, всего несколько десятков милливольт. Многие рябь сверстников достигли 500 милливольт, что приведет к невидимому повреждению оборудования, что серьезно приведет к тому, что оборудование будет работать аномально или будет повреждено.

Кроме того, при нагрузке индикатор и пониженного напряжения индикатор (в тех случаях, когда напряжение батареи в режиме ожидания составляет менее 2,7 V, индикатор погаснет в тех случаях, когда нагрузка, В тех случаях, когда напряжение батареи составляет более 2,7 V, индикатор горит при нагрузке, и индикатор светится в тех случаях, когда нагрузка не горит)

Объем: 14,1*18,8*5,5 мм

Эффективность конверсии цепи высока, когда эффективность высокая, она превышает 90%, а минимальная эффективность одиночной литиевой батареи превышает 80%.

Входная защита обратного подключения низкой мощности. Если ваш аккумулятор имеет защитную панель 2A, при подключении положительных и отрицательных полюсов входной мощности, Защитная панель будет защищена. Обратите внимание, что если нет защитной платы или входной ток больше 2А, защита обратного подключения на входе не будет выполнена. Это приведет к повреждению модуля.

Ток в состоянии покоя будет меньше 100 микроампер. Для подключения к батарее выключатель не требуется.

С индикацией напряжения (входное напряжение ниже 2,7 в светодиодный выкл)

Параметры модуля

Характер модуля: неизолированный модуль Boost (BOOST)

Входное напряжение: 1-5 В

Выход напряжение: 5,1-5,2 V

Выходной ток: Номинальный 1A-1.5A (одноэлементный вход литиевой батареи), максимальный 1.5A (одноэлементный вход литиевой батареи)

Эффективность преобразования: до 96% (более высокое входное напряжение, более высокая эффективность)

Частота переключения: 500 кГц

Выходная пульсация: 30 мВ (макс.) 20 м полоса пропускания (вход 4 в выход 5,1 В 1A)

Под индикацией напряжения: светодиодный индикатор с нагрузкой включен (входное напряжение ниже 2,7 в светодиодный индикатор выключен)

Рабочая температура: Промышленный класс (от-40 °C до + 85 °C)

Повышение температуры при полной нагрузке: 30 ℃

Статический ток: 130uA

Скорость регулировки нагрузки: ± 1%

Скорость регулировки напряжения: ± 0.5%

Скорость динамического отклика: 5% 200uS

Защита от короткого замыкания: нет. Если вы хотите защиту от короткого замыкания, вы можете добавить защитную панель литиевой батареи или использовать литиевую батарею с защитой.

Защита обратного подключения на входе: нет

Метод проводки: сварка (испытание перед сваркой для обеспечения нормального использования)

Метод ввода: IN + Входной положительный этап, IN-Input отрицательный полюс

Часто задаваемые вопросы:

1. Почему мой модуль разработан в этой форме?

Ответ: Наш модуль предназначен для удобства пайки. Вы также можете удалить usb-разъем, припаять модуль непосредственно на печатной плате и посылка в виде DIP-24.

2. Насколько эффективен модуль? Могу ли я использовать его на батарее, которая требует высокой эффективности?

Ответ: эффективность работы этого модуля очень высока в несинхронной выпрямлении. Самая высокая эффективность, которую мы тестировали, может достигать 96%. Кроме того, друзья не слепо добиваются высокой эффективности. Высокая эффективность прямо пропорциональна цене. Например, вам нужен источник питания 5 в 0 А. 80% эффективности потеря 0,625 W, 90% эффективности потеря 0,278 W вы думаете, что это нужно в два раза превышает стоимость данного 0,3 Вт мощности? Выберите тот, который работает.

3. Этот модуль питания защищен от короткого замыкания? Могу ли я случайно сжечь выход при его использовании?

Ответ: нет защиты от короткого замыкания. Если вам нужна защита от короткого замыкания, Пожалуйста, подключите перестраиваемый предохранитель в серии на входе.

4. Имеет ли этот модуль питания обратную входную защиту? Когда я использую его, будет ли Входная мощность отменена и сгорела?

Ответ: нет защиты обратного соединения

5. Может ли этот модуль работать на 5 в 500 мА в течение длительного времени?

Ответ: дизайн Мощность данного модуля составляет 2,5 Вт. Он может работать при температуре не выше 2,5 Вт в течение длительного времени. 5V * 0.5A = 2,5 W может работать в течение длительного времени..

6. Мне нужно около 2А. Может ли этот модуль работать параллельно?

Ответ: невозможно напрямую подключить выходы параллельно. Между ними будет образован большой циркулирующий ток. Если вы хотите работать параллельно, вам нужно настроить напряжение каждого модуля на равномерную погрешность менее 50 милливольт. Следует позаботиться о том, чтобы избежать перегрузки одного модуля, а выходная мощность не должна превышать 70% от общей мощности модуля.

7. Какова температура рабочей среды этого модуля, может ли он достичь промышленного класса?

Ответ: Да, Рабочая температура от-40 до 85 градусов
