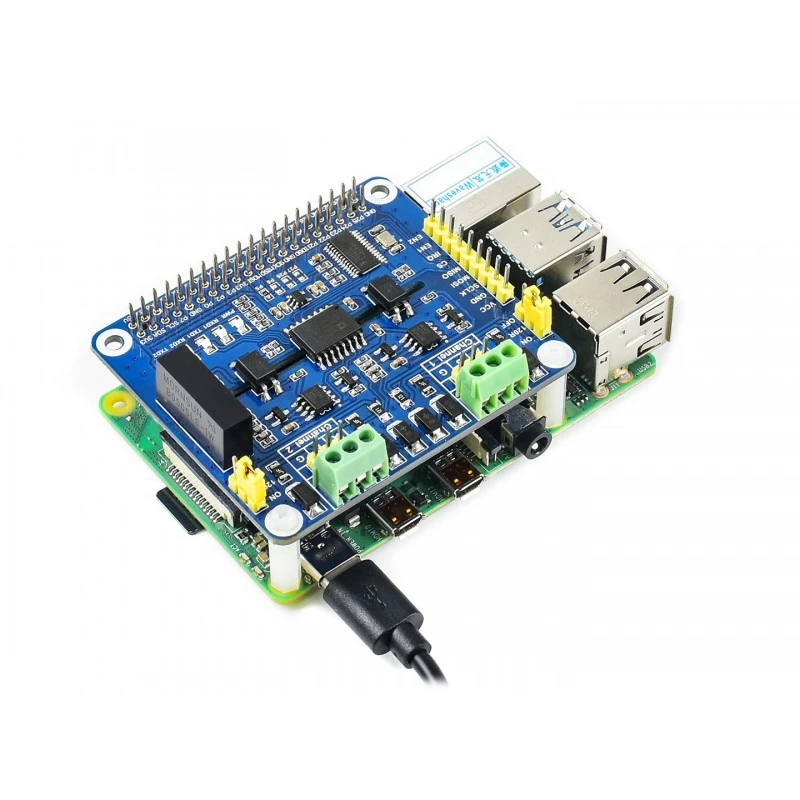

2 канальная Изолированная Расширительная шляпа Waveshare RS485 для Raspberry Pi SC16IS752 SP3485 с
Сохраните в закладки:
История цены
*История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 1668.36 руб. | 1751.72 руб. | 1709.5 руб. |
| Feb-22-2026 | 1654.20 руб. | 1737.10 руб. | 1695.5 руб. |
| Jan-22-2026 | 1388.82 руб. | 1457.97 руб. | 1422.5 руб. |
| Dec-22-2025 | 1626.44 руб. | 1707.14 руб. | 1666.5 руб. |
| Nov-22-2025 | 1416.2 руб. | 1487.52 руб. | 1451.5 руб. |
| Oct-22-2025 | 1598.68 руб. | 1678.26 руб. | 1638 руб. |
| Sep-22-2025 | 1584.30 руб. | 1663.45 руб. | 1623.5 руб. |
| Aug-22-2025 | 1570.8 руб. | 1649.80 руб. | 1609.5 руб. |
| Jul-22-2025 | 1556.4 руб. | 1634.95 руб. | 1595 руб. |
Новые товары
Raspberry Pi 3 Model B Plus специальный алюминиевый чехол с двойным охлаждающим
Модуль Yahboom AS608 объединяет оптический путь и функции обработки отпечатков пальцев для Raspberry Pi Micro:bit Jetson Nano.
1469.65
Металлический корпус (А) с вентилятором для платы расширения Raspberry Pi Compute Module 4.
909.38
Оригинальный ST-Link V2 Stlink St Link STM32 STM8 MCU USB JTAG In-circuit Debugger/Programmer/Emulator.
Ядро STM32F405 для разработки платы IoT PyBoard на.
HY32D 3.2 дюйма 320 * 240 ЖК-сенсорный экран Дисплей XPT2046 Контроллер сенсорного экрана ILI9325 TFT модуль.
Официальная макетная плата модуля камеры M5Stack ESP32 (OV2640) | Демонстрационные стенды
Русский: Многофункциональный сигнальный генератор высокой стабильности с двумя каналами Feeltech FY2300 12M 20M Digital DDS Function Frequency Meter.
7182.69
Характеристики
2 канальная Изолированная Расширительная шляпа Waveshare RS485 для Raspberry Pi SC16IS752 SP3485 с
Описание товара
body {
font-size: 75%;
color: #000;
font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体";
line-height: 1.3;
}
dl {
margin: 0px;
width: 480px;
float: left;
}
dt {
width: 100px;
height: 15px;
float: left;
}
dd {
width: 240px;
height: 15px;
float: left;
}
dl dt {
margin: 0px;
line-height: 22px;
color: #474747;
font-size: 14px;
font-family: tahoma;
}
#product-desc {
width: 100%;
height: 209px;
}
#description {
width: 100%;
height: 50%;
}
#details {
width: 100%;
height: 50%;
}
.ui-box-title {
height: 30px;
font-size: 15px;
font-family: tahoma;
font-weight: bold;
background-color: #ddd;
text-anchor: inherit;
padding-top: 8px;
margin: 0px;
}
.ui-box-body {
margin: 0px;
}
#tbspecifics {
border-right: 1px solid black;
border-bottom: 1px solid black;
}
#tbspecifics tr {
height: 30px;
}
#tbspecifics td {
width: 100px;
border-left: 1px solid black;
border-top: 1px solid black;
}

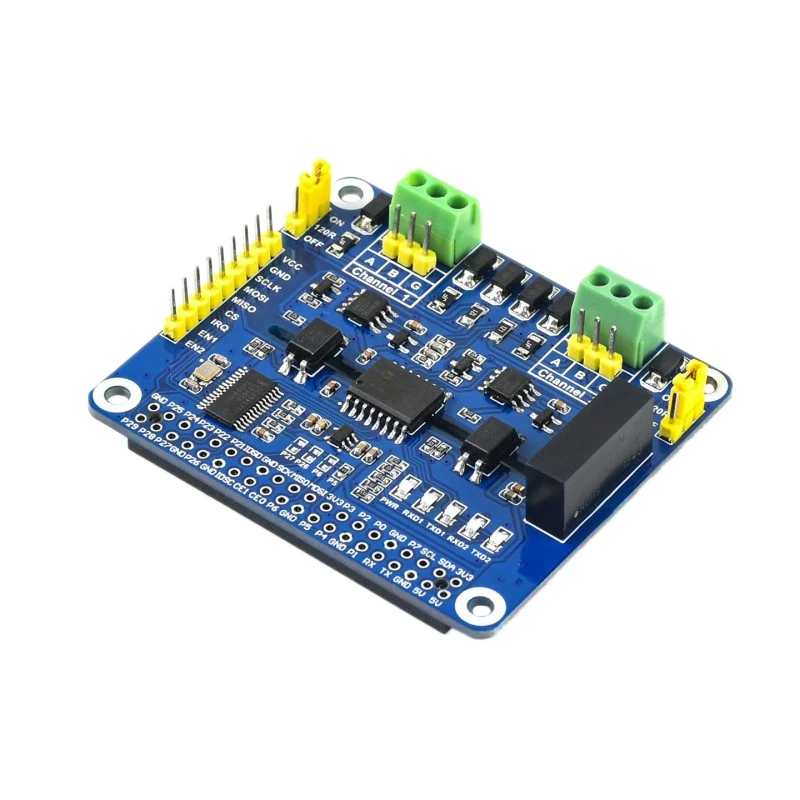

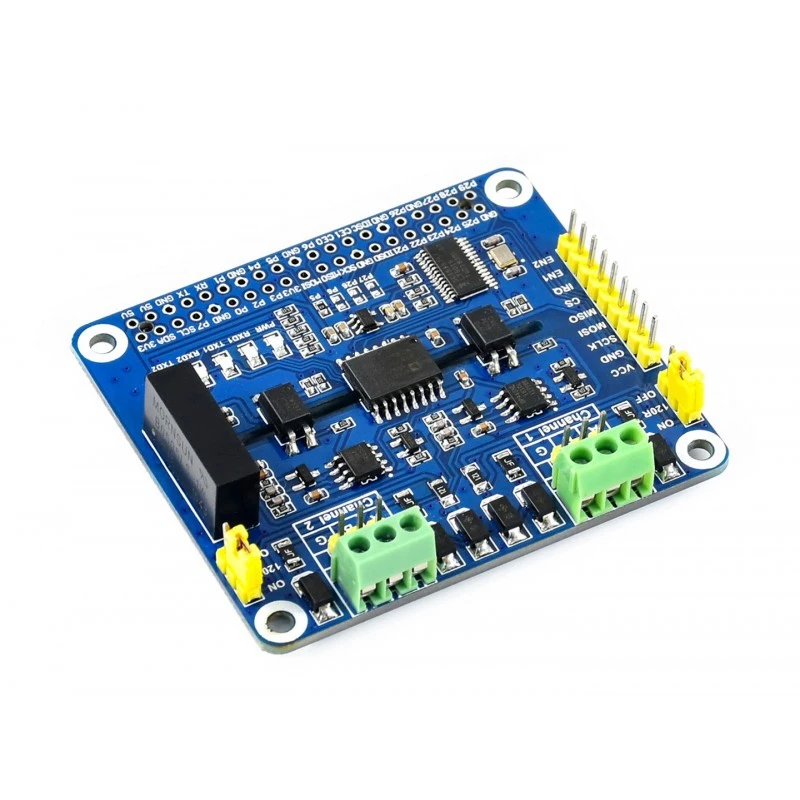

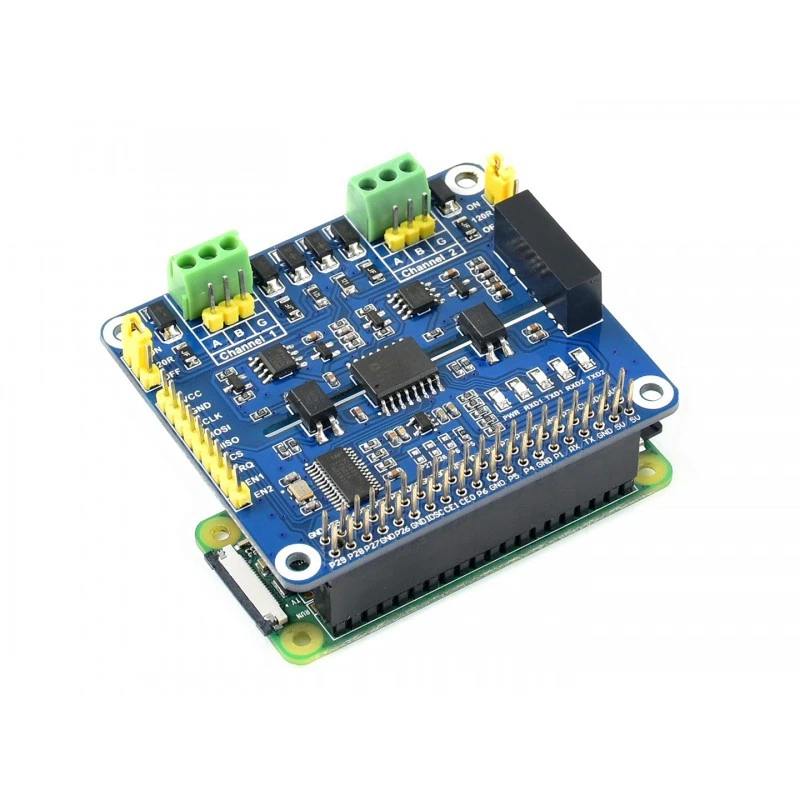

Стандарт для удлинителя Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi. Принимает SC16IS752 + SP3485 комбинированный двойной чип, преобразует SPI в RS485, скорость передачи данных до 921600bps. Позволяет передавать данные вручную или автоматически, настроенные DIP-переключателем. Встроенные телевизоры (преходящее напряжение подавителя), эффективно подавляют перенапряжение и переходное напряжение шипа в цепи, молниеносное и антистатическое
Встроенный предохранитель и защитные диоды обеспечивают стабильные выходы тока/напряжения, обеспечивают защиту от перегрузки по току/перенапряжения, повышают ударопрочность
Встроенные светодиоды для указания состояния питания и трансивера. Контакты управления SPI для соединения с хост-контрольными платами, такими как для Arduino

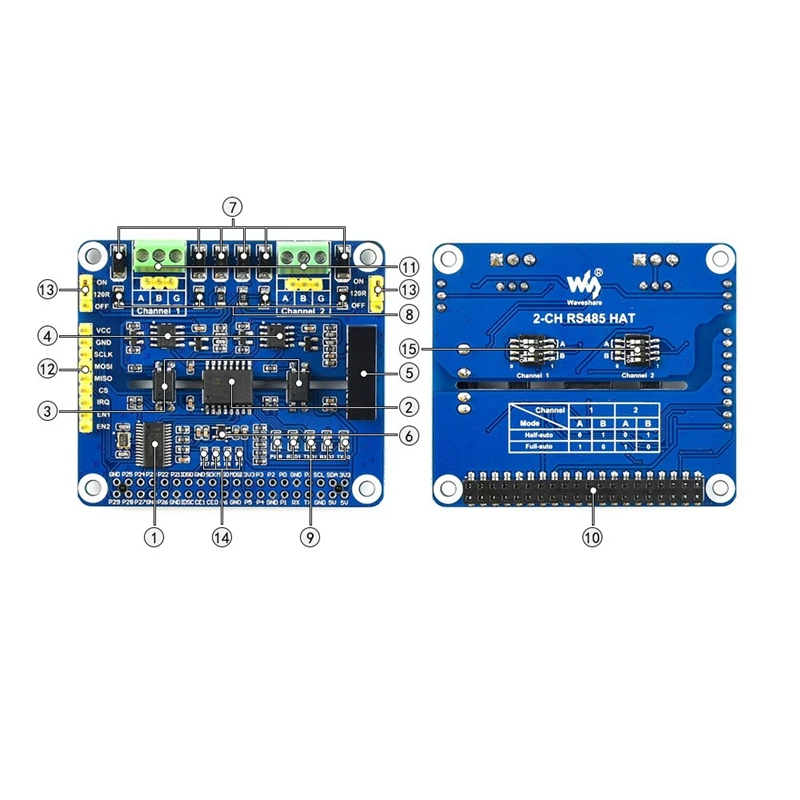

1. SC16IS752 UART расширения chip.2. ADUM1412 цифровой isolator.3. PC817 optocoupler.4. SP3485 RS485 transceiver.5. B0505LS изоляция источника питания module.6. RT9193-33 мощность chip.7. SMAJ12CA переходное подавление диодного массива, 8. Предохранитель автоматического восстановления, 9. Индикатор состояния, PWR: индикатор питания, RXD/TXD: индикатор трансивера UART, 10. Raspberry Pi разъем GPIO: для подключения Raspberry Pi
11. RS485 терминал
12. Блок управления MCU: для подключения хост-контроллеров, таких как Arduino
13. 120 Ом терминал резисторный переключатель
14. Прерывания контактный выключатель

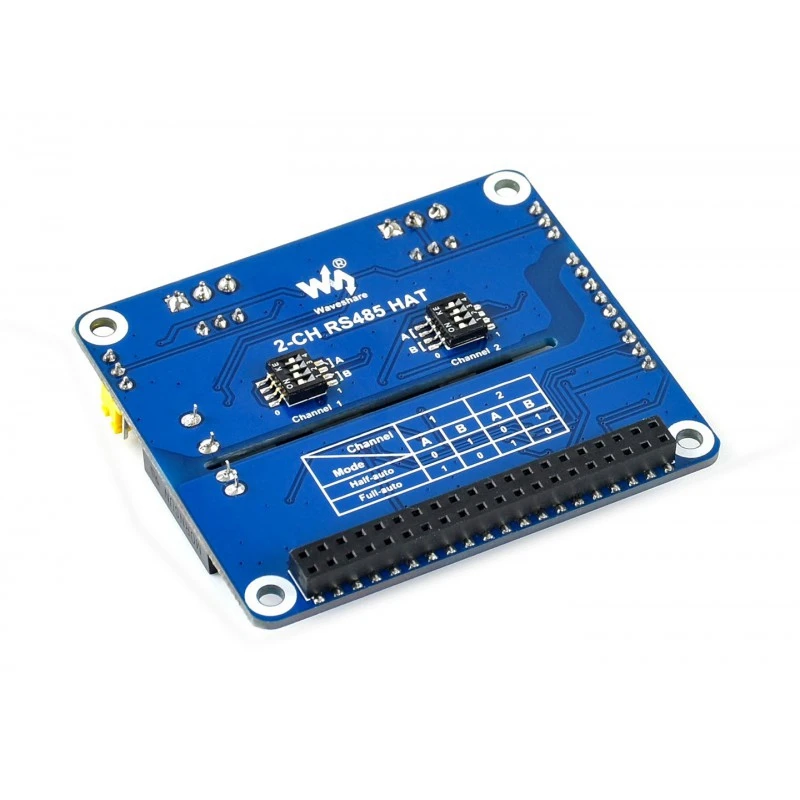

15. Режим работы выбор
Полуавтоматическая: A = 0, B = 1
Полный авто: A = 1, B = 0
PIN RASPBERRY PI (BCM) описание
VCC 5V 3,3 V/5V источник питания
GND заземление
SCK P21 (SPI1 SCLK) SPI вход часов
MOSI P20 (SPI1 MOSI) SPI ввод данных
MISO P19 (SPI1 MISO) выход данных SPI
CS P18 (SPI1 CS) чип SPI
Прерывание P24 прерывания Выход
EN1 P27 канал 1 TX/RX включить: высокий для TX, низкий для RX
EN2 P22 Channel 2 TX/RX включить: высокий для TX, низкий для RX
Фирменное наименование: Waveshare
Тип демонстрационной платы: ARM
Номер модели: 2-CH RS485 HAT
Чип расширения UART: SC16IS752
RS485 трансивер: SP3485
Связь интерфейс SPI
Скорость передачи данных: 300 ~ 921600 bps
Рабочее напряжение: 3,3 V / 5V
Размеры: 5V
Чип расширения UART: SC16IS752
RS485 трансивер: SP3485
Связь интерфейс SPI
Скорость передачи данных: 300 ~ 921600 bps
Рабочее напряжение: 3,3 V / 5V
Цвет: синий
Материал: PCB + металл
Размер: 65 мм x 56,5 мм
Размер монтажного отверстия: 3,0 мм
Посылка в комплект входит:
1 * 2-CH RS485 шляпа
1 * 2x20PIN штыревой разъем
1 * винты RPi (2 шт.)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
Waveshare 2-изолированный канал RS485 расширения шляпа для Raspberry Pi, SC16IS752 SP3485, студийной съемки с изображением бортовой схемы защиты
Стандарт для удлинителя Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi. Принимает SC16IS752 + SP3485 комбинированный двойной чип, преобразует SPI в RS485, скорость передачи данных до 921600bps. Позволяет передавать данные вручную или автоматически, настроенные DIP-переключателем. Встроенные телевизоры (преходящее напряжение подавителя), эффективно подавляют перенапряжение и переходное напряжение шипа в цепи, молниеносное и антистатическое
Встроенный предохранитель и защитные диоды обеспечивают стабильные выходы тока/напряжения, обеспечивают защиту от перегрузки по току/перенапряжения, повышают ударопрочность
Встроенные светодиоды для указания состояния питания и трансивера. Контакты управления SPI для соединения с хост-контрольными платами, такими как для Arduino
1. SC16IS752 UART расширения chip.2. ADUM1412 цифровой isolator.3. PC817 optocoupler.4. SP3485 RS485 transceiver.5. B0505LS изоляция источника питания module.6. RT9193-33 мощность chip.7. SMAJ12CA переходное подавление диодного массива, 8. Предохранитель автоматического восстановления, 9. Индикатор состояния, PWR: индикатор питания, RXD/TXD: индикатор трансивера UART, 10. Raspberry Pi разъем GPIO: для подключения Raspberry Pi
11. RS485 терминал
12. Блок управления MCU: для подключения хост-контроллеров, таких как Arduino
13. 120 Ом терминал резисторный переключатель
14. Прерывания контактный выключатель
15. Режим работы выбор
Полуавтоматическая: A = 0, B = 1
Полный авто: A = 1, B = 0
PIN RASPBERRY PI (BCM) описание
VCC 5V 3,3 V/5V источник питания
GND заземление
SCK P21 (SPI1 SCLK) SPI вход часов
MOSI P20 (SPI1 MOSI) SPI ввод данных
MISO P19 (SPI1 MISO) выход данных SPI
CS P18 (SPI1 CS) чип SPI
Прерывание P24 прерывания Выход
EN1 P27 канал 1 TX/RX включить: высокий для TX, низкий для RX
EN2 P22 Channel 2 TX/RX включить: высокий для TX, низкий для RX
Фирменное наименование: Waveshare
Тип демонстрационной платы: ARM
Номер модели: 2-CH RS485 HAT
Чип расширения UART: SC16IS752
RS485 трансивер: SP3485
Связь интерфейс SPI
Скорость передачи данных: 300 ~ 921600 bps
Рабочее напряжение: 3,3 V / 5V
Размеры: 5V
Чип расширения UART: SC16IS752
RS485 трансивер: SP3485
Связь интерфейс SPI
Скорость передачи данных: 300 ~ 921600 bps
Рабочее напряжение: 3,3 V / 5V
Цвет: синий
Материал: PCB + металл
Размер: 65 мм x 56,5 мм
Размер монтажного отверстия: 3,0 мм
Посылка в комплект входит:
1 * 2-CH RS485 шляпа
1 * 2x20PIN штыревой разъем
1 * винты RPi (2 шт.)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
