Мега 2560 R3 REV3 ATmega2560-16AU доска USB кабель совместим 256 Кб, из которых 8 КБ используются загрузчиком для Arduino электронная

Особенности:
Mega совместима с большинством экранов, сконструированных для Duemilanove или Diecimila.
Mega 2560-это обновленная версия для Mega, которая заменяет ее.
Mega2560 отличается от всех вышеперечисленных досок тем, что не использует чип USB-в-Последовательный драйвер FTDI. Вместо этого, он имеет платы ATmega16U2 (ATmega8U2 в версии 1 и версии 2), запрограммированные как конвертер USB-в-последовательный.
Версия 2 платы Mega2560 имеет резистор, вытягивающий леску 8U2 HWB до заземления, что облегчает погружение в режим DFU.

Описание:

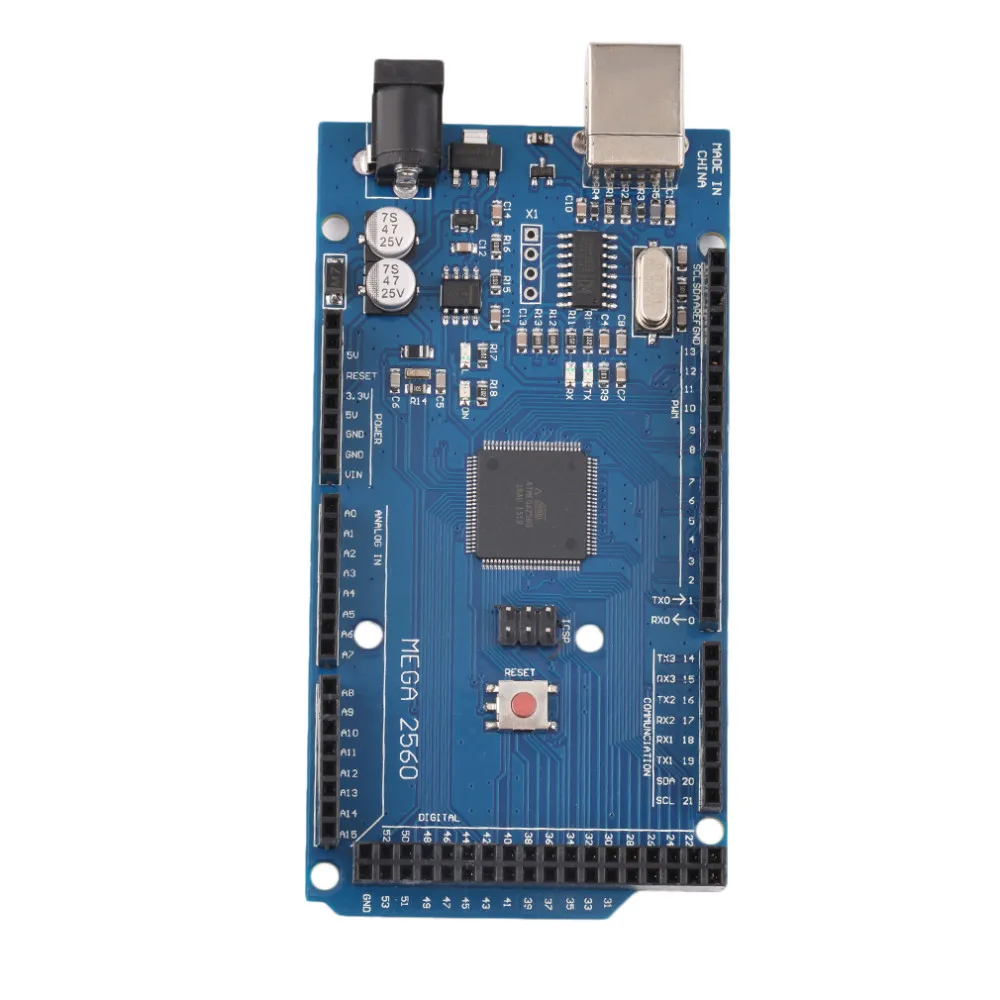

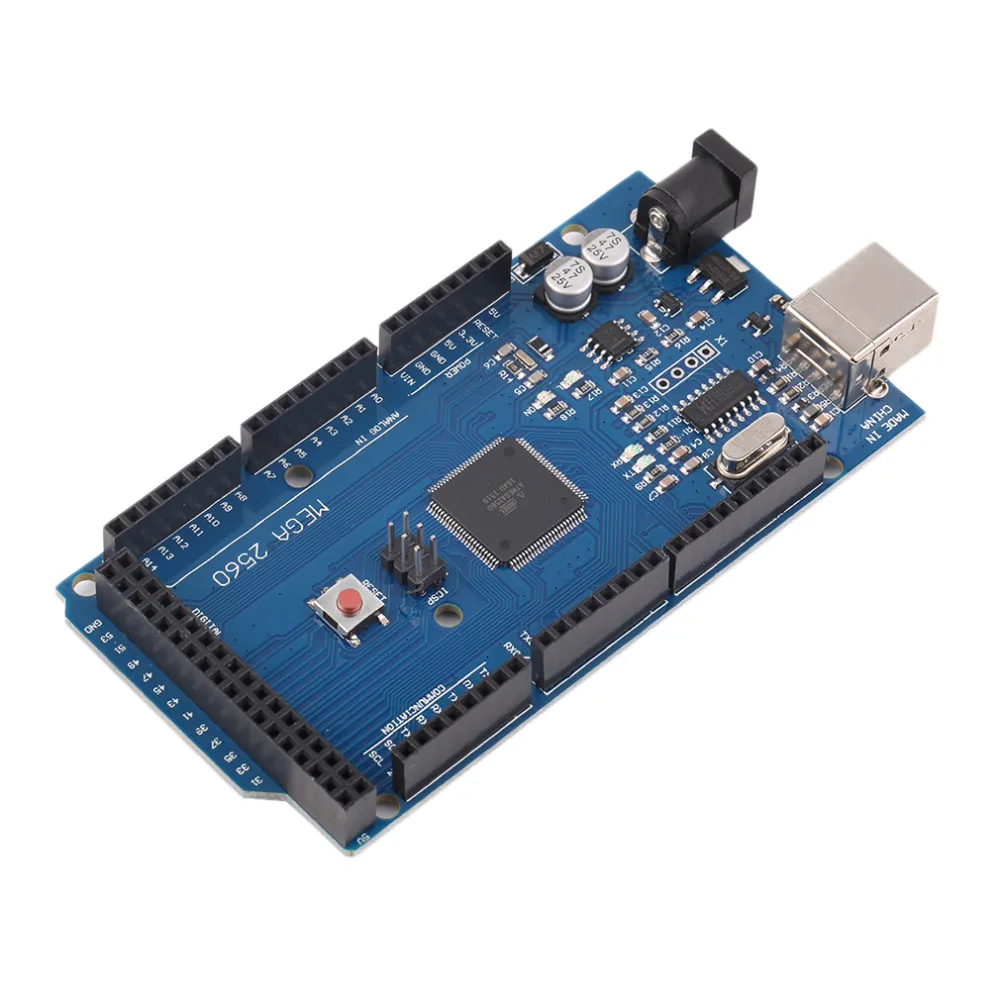

Mega 2560-это плата микроконтроллера на базе ATmega2560 (таблица данных). Он оснащен 54 цифровыми входными/выходными контактами (из которых 15 могут использоваться как выходы ШИМ), 16 аналоговыми входами, 4 UARTs (аппаратные последовательные порты), кристаллическим осциллятором 16 МГц, usb-подключением, разъем питания, заголовок ICSP и кнопка сброса.
Он содержит все необходимое для поддержки микроконтроллера; Просто подключите его к компьютеру с помощью usb-кабеля или включите его с адаптером переменного тока в постоянный ток или аккумулятором, чтобы начать работу.

Версия 3 платы имеет следующие новые особенности:
1,0 разводки выводов: Добавлена Соу и SCL, которые находятся рядом с AREF pin и двумя другими новыми контактами, расположенных рядом с сброс штифтом, IOREF, который позволяет щиткам адаптироваться к напряжению, предоставенному с платы. В будущем, экраны будут совместимы как с платой, которые используют AVR, которые работают с 5V и из-за того, что работать с 3,3 V. Второй-это не подключенный штифт, который предназначен для будущих целей.
Более сильная цепь сброса.
Atmega 16U2 заменяет 8U2.
Схема, справочный дизайн и Определение контактов
Файлы EAGLE: -mega2560_r3-reference-design. Zip
Схема: -mega2560_R3-schematic.pdf
Карта контактов: PinMap2560

Технические характеристики:
Микроконтроллер ATmega2560
Рабочее напряжение: 5 В
Входное напряжение (рекомендуется): 7-12 В
Входное напряжение (лимиты) : 6-20 в
Цифровые I/O булавки: 54 (из которых 15 обеспечивают ШИМ-выход)
Аналоговые входные булавки: 16
Ток постоянного тока на I/O Pin: 40 мА
Постоянный ток для 3,3 V Pin-код: 50 мА
Флэш-память: 256 Кб, из которых 8 КБ используется загрузчиком
SRAM: 8 КБ
EEPROM: 4 Кб
Частота часов: 12 МГц

Мощность
Мега-устройство может питаться через usb-соединение или с внешним блоком питания. Источник питания автоматически выбирается
Внешний (не USB) Источник питания может быть получен либо от адаптера переменного тока в постоянный ток (настенное устройство), либо от аккумулятора. Адаптер может быть подключен подключив в 2,1 мм Центр-положительный штепсельную вилку в Комиссии заглушка для разъема питания. Разъемы от аккумулятора могут быть вставлены в разъемы разъемов питания Gnd и Vin.
Плата может работать на внешнем питании от 6 до 20 вольт. Однако, если напряжение составляет менее 7 в, pin 5 В может поставлять менее 5 В, а плата может быть неустойчивой. При использовании более 12 В регулятор напряжения может перегреваться и повредить плату. Рекомендуемый диапазон от 7 до 12 вольт.

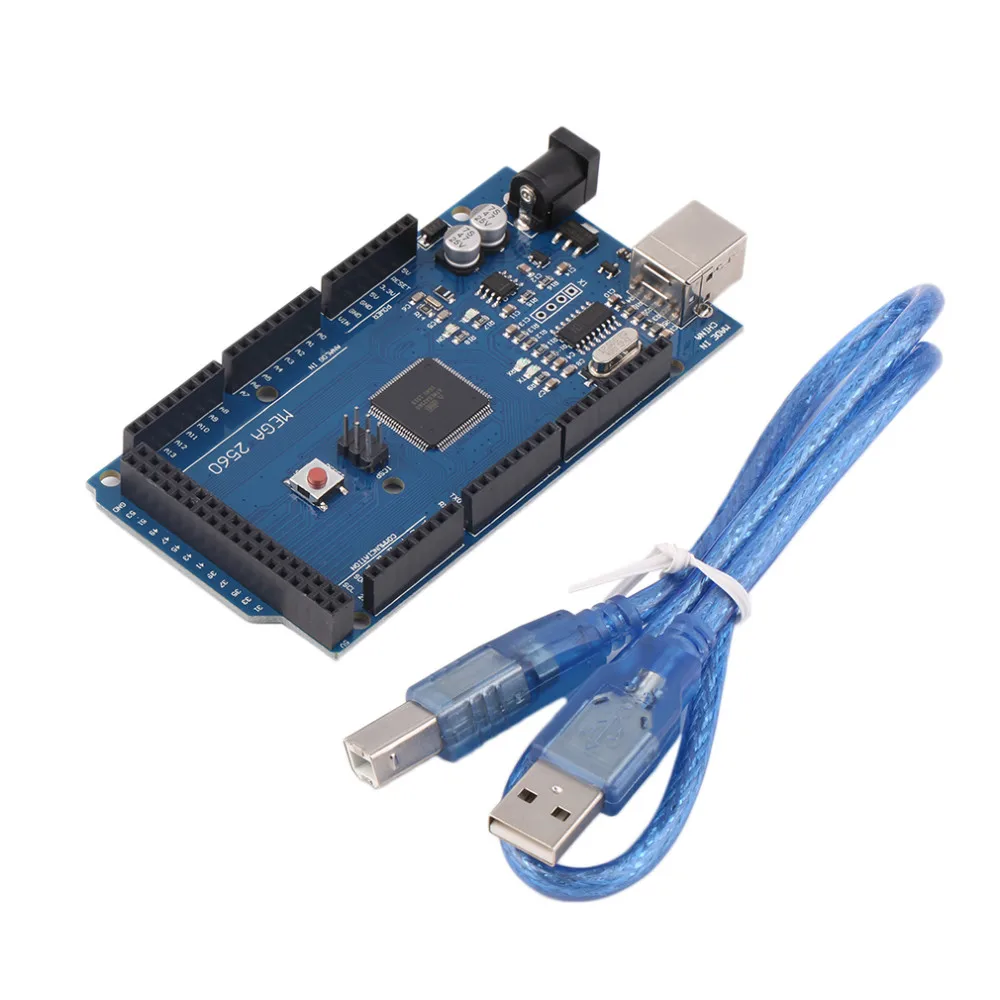

Посылка включает в себя:

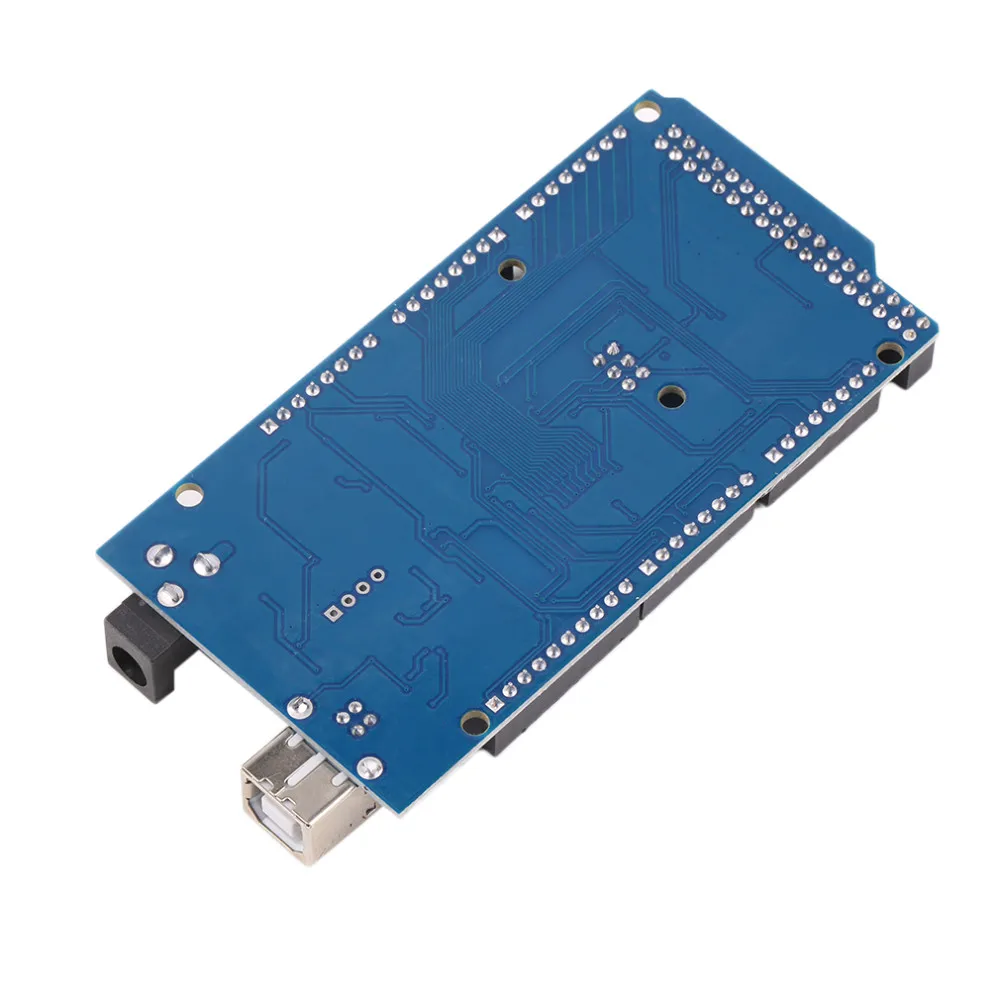

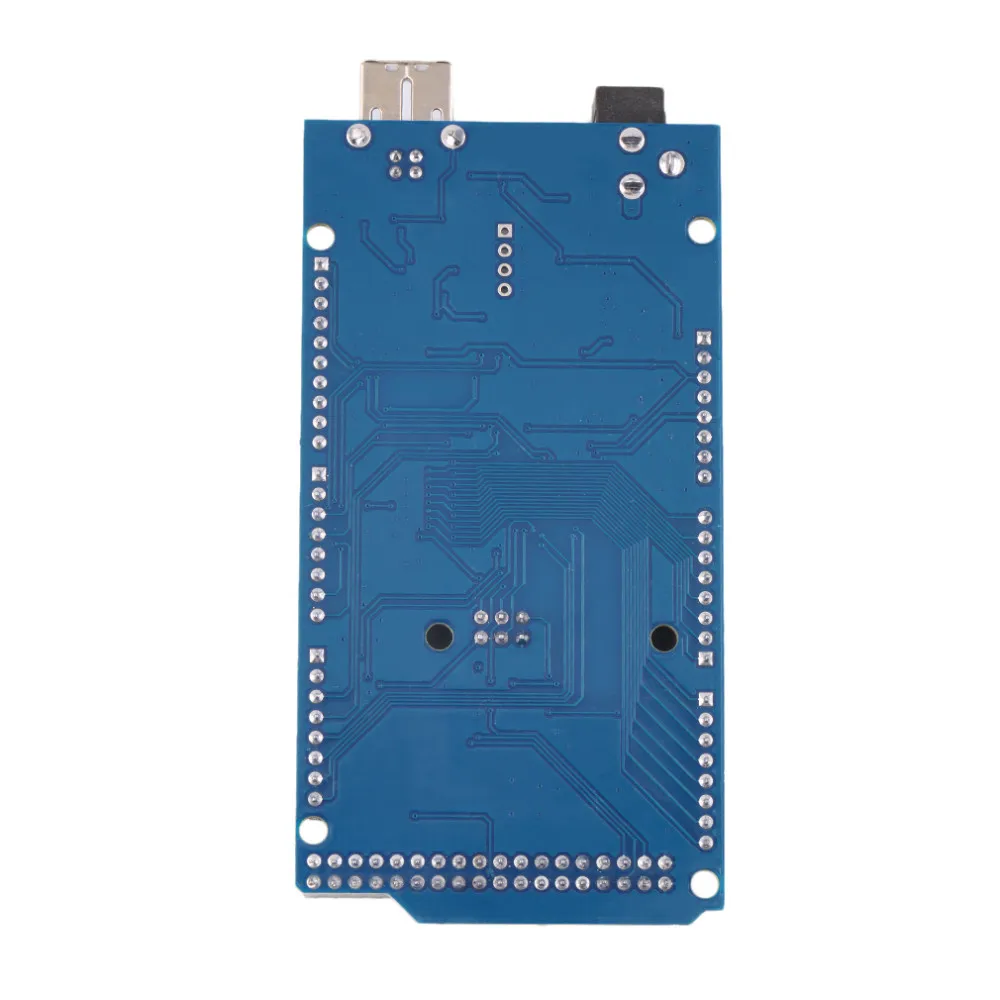

1 x ATmega2560-16AU доска

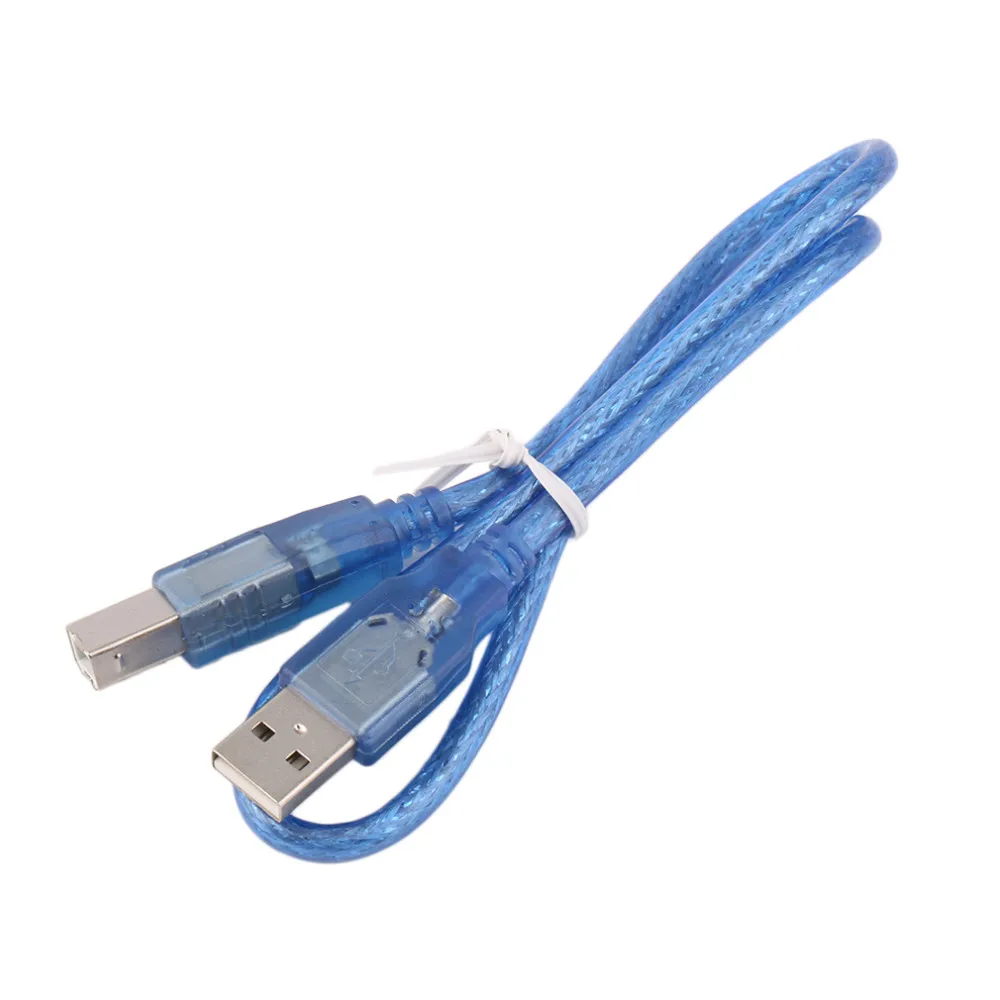

1 x USB кабель
