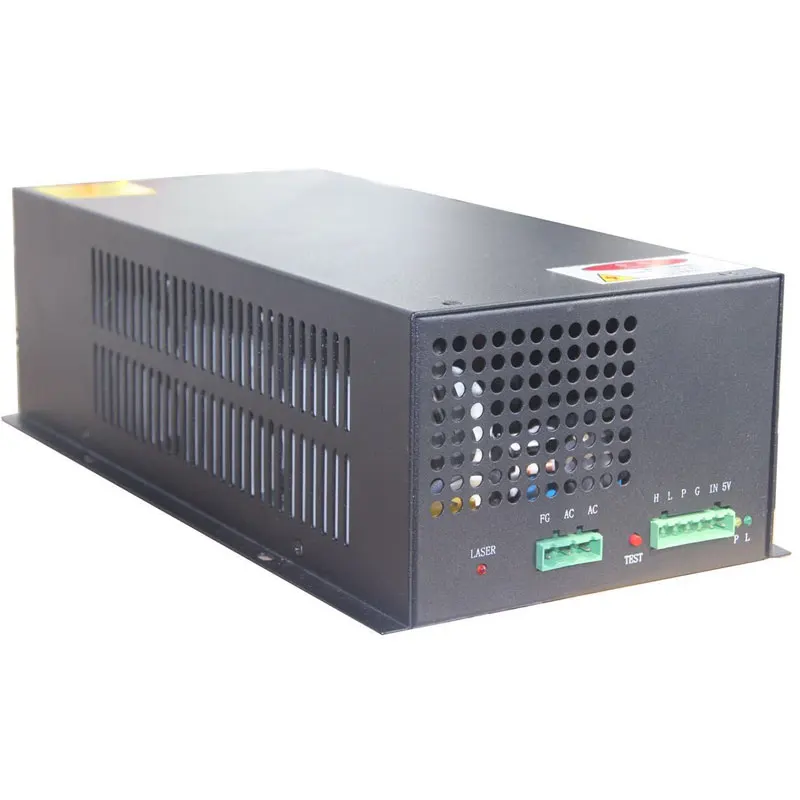

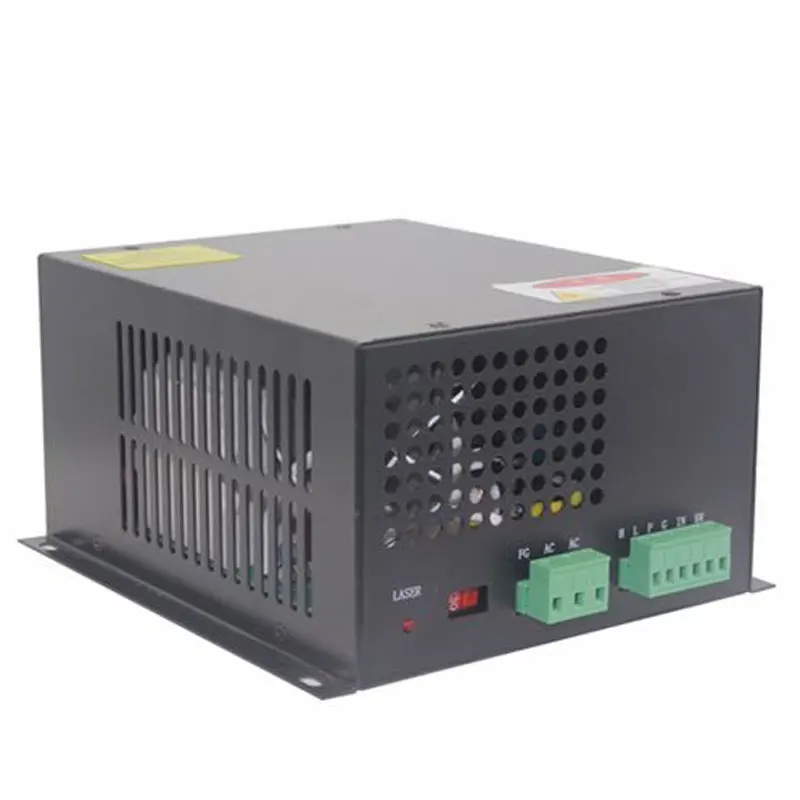

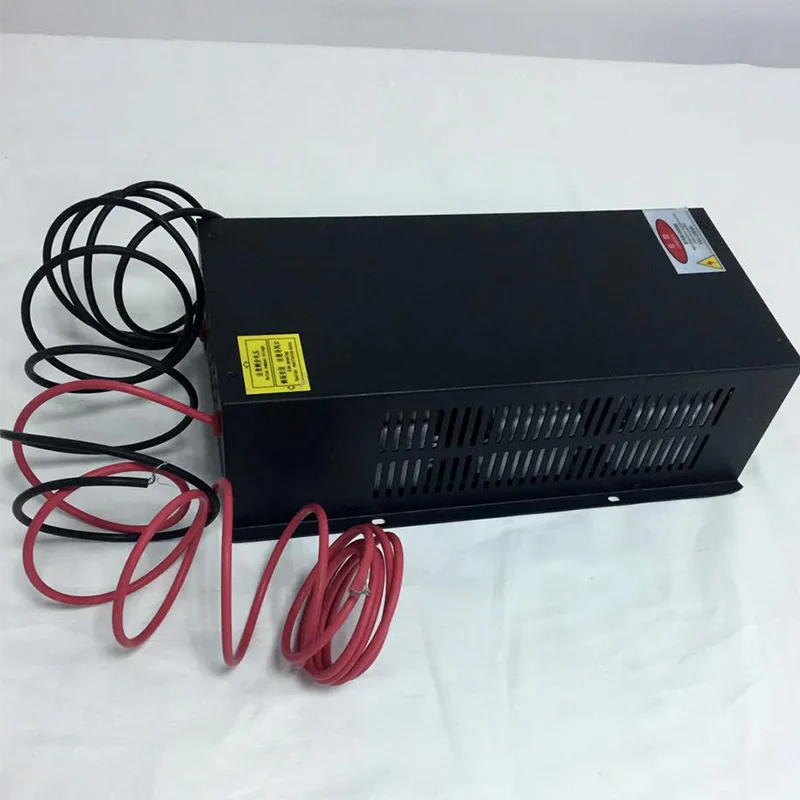

60 Вт CO2 лазерный источник питания 220 В гравировальный станок для лазерной

60 Вт CO2 лазерный источник питания 220 В гравировальный станок для лазерной

Особенности:

1. Совместимость с питанием хорошая, может быть применена к ряду 60 Вт, 50 Вт, 40 Вт лазерной трубки. 2. Используется для резки и гравировки источника питания.

3. Простое управление, высокий или низкий уровень управления может быть выбран.

4. Может значительно продлить срок службы лазера.

5. Лазерное управление питанием является простым, может использовать аналоговый сигнал 0-5 в для контроля размера лазерной мощности, но также PWM контроль сигнала.

6. Источник питания имеет функцию защиты от открытого замыкания: при условии хорошей защиты от заземления источник питания может работать в открытом замыкании в течение короткого времени, который может избежать повреждения лазерного источника питания, вызванного разрывом лазерной трубки, тем самым улучшая срок службы источника питания.

7. Источник питания используется для управления замкнутым циклом, может использоваться для обнаружения фактического рабочего тока лазера.

Применение:

Его можно использовать для гравировки, резки и резки акрилового материала, ткани, двойной цветной пластины и резиновой пластины.

Напряжение требования:

HY-HVCO2/1,2 вход питания 220 В переменного тока/50 Гц, если вам нужен 110 В переменного тока, пожалуйста, свяжитесь с нами.

Обратите внимание:

1. Лазерные трубки должны быть охлаждены водой.

2. Источник питания после внутреннего источника питания и лазерной трубки офисного остаточного напряжения, если нужно прикоснуться к лазерному электроду, отрицательный электрод должен быть сокращен, остаточное напряжение после выпуска.

3. Выход высокого напряжения не должен открываться.

4.HY-HVCO2/1,2 должны использоваться с заземлением гнезда источника питания, заземляющий Корпус должен быть строго, чтобы избежать электрического удара.

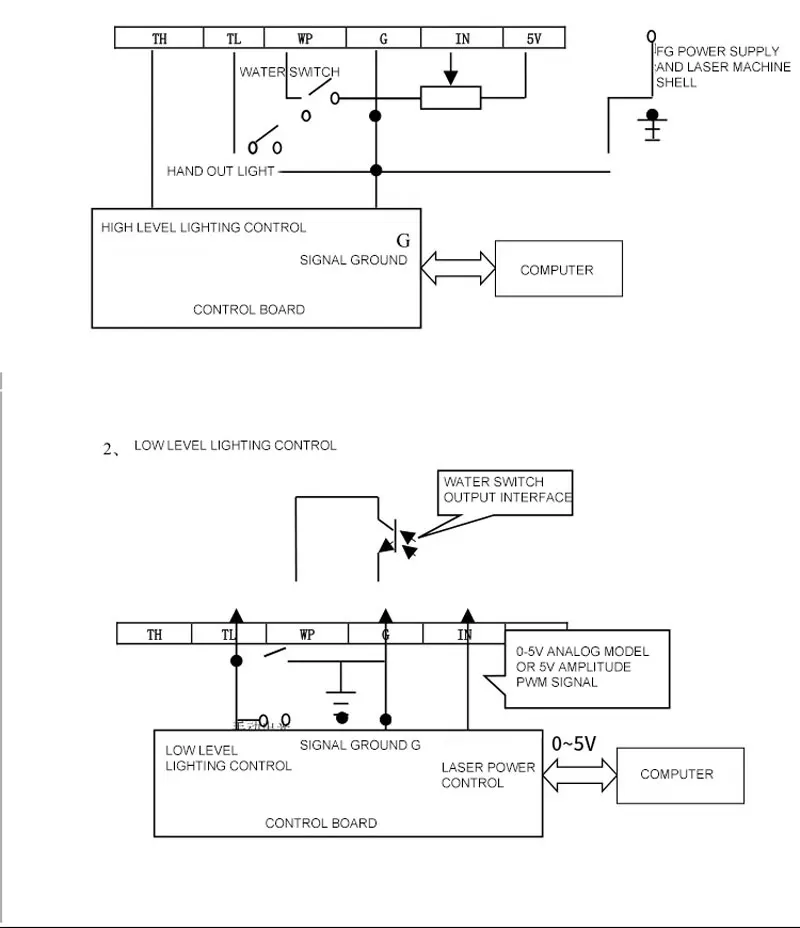

Терминал означает следующее:

TH

Входной сигнал

Переключатель светильник управления, высокий уровень (≥ 3V) со светодиодной подсветкой, низкий уровень (≤ 0,3 V) не выделяет светильник

TL

Входной сигнал

Переключатель светильник управления, высокий уровень (≥ 3V) не выделяет светильник, низкий уровень (≤ 0,3 V) со светодиодной подсветкой

WP * 1

Входной сигнал

Переключатель светильник управления, высокий уровень (≥ 3V) не выделяет светильник, низкий уровень (≤ 0,3 V) со светодиодной подсветкой

G

Заземления сигнала

Он должен быть хорошо соединен с корпусом машины и контрольной картой

* 2

Входной сигнал

Терминал лазерного управления питанием может быть смоделирован с 0-5 В и может управляться с 5 В для амплитудного PWM сигнала

5V

Выходная мощность

Выход 5 В, максимальный выходной ток 20 мА

Примечание: вход 1,wp может использоваться в качестве конца обнаружения водяного выключателя или вентилятора. WP и заземление необходимо подключить или подключить к коллектору оптического соединения через пустой узел.

2. Когда PWM сигнал контролирует лазерную мощность, частота PWM должна быть больше 20 кГц и амплитуда меньше 5 В

Управление терминал функция:

TH

TL

WP

В

Выходная мощность лазера

Висячие

Низкая (≤ 0,3 V)

Низкая (≤ 0,3 V)

0-5VorPWM

Светящийся, Pmin-Pmax

Низкая (≤ 0,3 V)

Висячие

40% выходная мощность лазера

Высота (≥ 3 В)

Независимо от того, какой соотношение цена/качество

Не блеск

Высота (≥ 3 В)

Висячие

0-5VorPWM

Светящийся, Pmin-Pmax

Низкая (≤ 0,3 V)

Висячие

40% выходная мощность лазера

Низкая (≤ 0,3 V)

Независимо от того, какой соотношение цена/качество

Не блеск

Независимо от того, какой соотношение цена/качество

Независимо от того, какой соотношение цена/качество

Высота (≥ 3 В)

Не блеск
