FHO3000-D26 ручной 5-дюймовый сенсорный экран HD с простым интерфейсом и проверкой

FHO3000-D26 ручной 5-дюймовый сенсорный экран HD с простым интерфейсом и проверкой

Особенности:

1. Ручной и портативный

2. Высокая эффективность затрат

3. 5-дюймовый HD сенсорный экран

4. Простой интерфейс и одна кнопка тестирования

5. Долгие рабочие часы

6. Поддержка нескольких языков

Применение:

1. Тестирование сети CATV

2. Тестирование сети доступа

3. Тестирование сети LAN/WAN

4. Тестирование сети метро

5. Лабораторные и заводские испытания

6. Устранение неисправностей в режиме реального времени

Легкое Тестирование с FHO3000 серии OTDR:

Благодаря легкому дизайну и удобному для пользователя измерению, серия FHO3000 OTDR идеально подходит для внешней растительной среды и может быть легко управляется одной рукой.

Серия FHO3000 OTDR обеспечивает точную и полную оценку волокна, в то время как тестирование требует только одной кнопки для запуска, позволяя любому начать тестирование без ошибок. Простота использования, низкая цена, высокое разрешение и компактный размер делают его квалифицированным тестером в установке, эксплуатации и обслуживании оптических сетей, а также экономят вам много денег и времени.

Идеально подходит для коротких волокон:

Трудно найти недорогое OTDR для тестирования коротких волокон. Нормальные локаторы неисправностей в коротких промежутках не имеют разрешения, в то время как обычные OTDR слишком большие, дорогие и сложные.

FHO3000 серия OTDR от GRANDWAY отвечает этой потребности, обеспечивая все функции и характеристики, необходимые для установки и обслуживания коротких волокон в компактном и мини-ручном испытательном наборе. Серия FHO3000 OTDR представляет непревзойденный уровень стоимости и простоты использования, но не влияет на производительность.

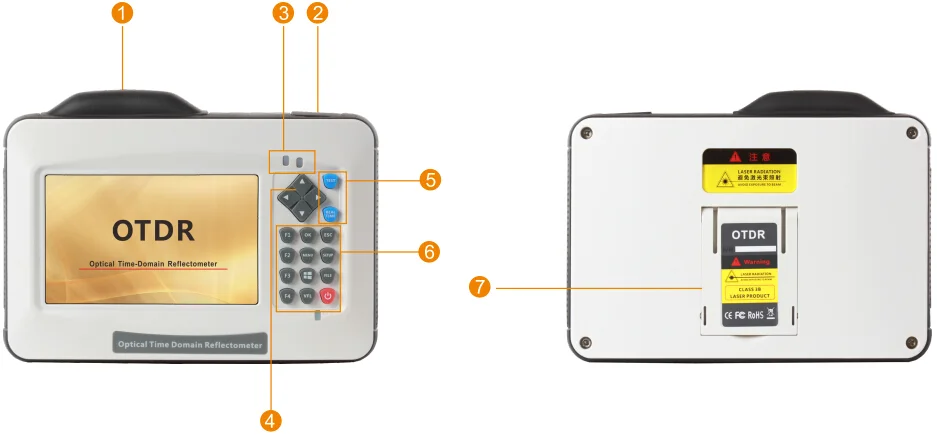

Структура:

Номер

Товары

Описание

①

Порт 1

Включая порт тестирования OTDR (FC/UPC), порт VFL (опционально) × 1, порт измерителя мощности (опционально) × 1 и сенсорный pen× 1

②

Порт 2

В том числе USB Type × 2, micro-USB× 1, sd-карта и порт для зарядки

③

Индикатор

Укажите состояние тестирования или состояние зарядки

④

NavigatoR

Перемещайте меню курсора или файлы

⑤

Тестовая кнопка

Тест на усреднение (тест) Кнопка и тест в реальном времени (в реальном времени) Кнопка

⑥

Ключевая область

F1 ~ F4: ВыберитеСоответствующийСуб-меню

Ок: кнопка подтверждения

ESC: Кнопка отмены

Меню: назад в главное меню

Настройка: Введите интерфейс настройки параметров тестирования

Файл: Введите файловый менеджер

Захват экрана

Кнопка питания

⑦ Световой индикатор

Опорная пластина

Поддержка OTDR на поверхности уровня

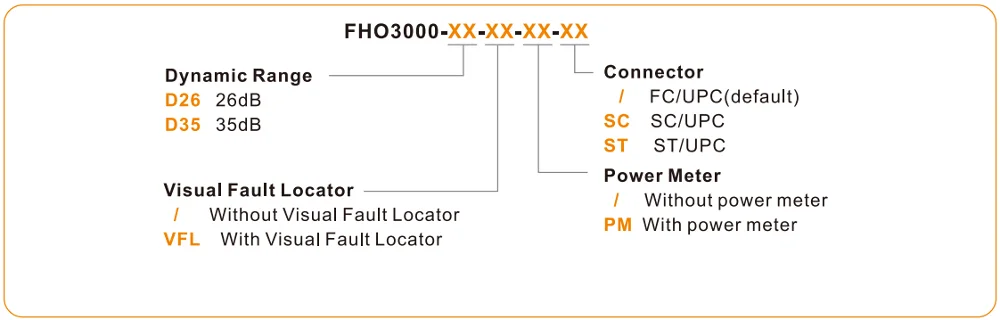

Модель:

Тип

Испытательная длина волны

Динамический дальномер ①

Событие/затухание мертвых-zone②

FHO3000-D26

1310/1550 нм

26/24dB

1/6 м

FHO3000-D35

1310/1550 нм

35/33 дБ

1/6 м

Гуманизированный тестовый интерфейс

Серия FHO3000 OTDR может отображать потери соединения, потери соединителя, затухание волокна, отражение точек, потеря обратного соединения и расстояние до событий волокна и т. д. С помощью умной информации для тестирования пользователь может получить подробную информацию немедленно.

Быстрая посадка в короткие сроки

Упрощенный стиль дисплея и Структурное меню помогают сократить время обучения.

Будьте умными с сенсорным экраном HD

5 дюймов true color с высоким разрешением сенсорный экран идеально подходит для просмотра OTDR результаты тестирования. Он обеспечивает отличную читаемость как в помещении, так и на открытом воздухе.

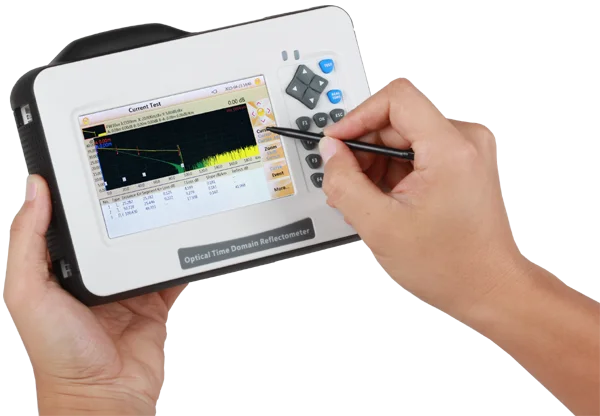

-Сенсорный и тестовый

Сенсорный экран предлагает умный способ управления OTDR, даже если вы носите перчатки; Вы можете использовать сенсорную ручку для установки или проверки параметров тестирования.

Передача результатов

Проверьте результаты тестирования на ПК или КПК через USB; 4 ГБ Большого внутреннего пространства памяти может хранить более 40000 групп результатов.

-Ссылка в линии

1. Загрузка следов и настроек из базы данных

2. Отправка результатов измерений по электронной почте

3. Обратитесь За удаленной помощью

Менеджер данных

Используйте диспетчер данных для разработки и печати файлов результатов на верхнем компьютере в течение нескольких шагов.

Высокая совместимость

-Windows Vista (32/64 битная система)

-Windows 7 (32/64 битная система)

-Windows 8 (32/64 битная система)

-Microsoft Office Excel 2007

-Microsoft Office Excel 2010

-Microsoft Office Excel 2013

-Упрощенный стиль дисплея, легко читаемый, поддержка многодисковой печати.

Параметры

Общий

Дисплей

5 дюймов TFT-LCD (сенсорный экран)

Батарея

7,4 V/3300mAh литиевая батарея (с сертификацией воздушного движения),

Непрерывное тестирование: 6 часов (задний светильник выключен) ③,

Время зарядки: 3,5 часов

Хранение данных

40000 групп кривых

Интерфейс

3 × USB порт (USB A Type× 2, Micro-USB× 1)

Рабочая температура

-10 ℃ ~ + 50 ℃

Температура хранения

-20 ℃ ~ + 70 ℃

Влажность

≤ 95% (без конденсации)

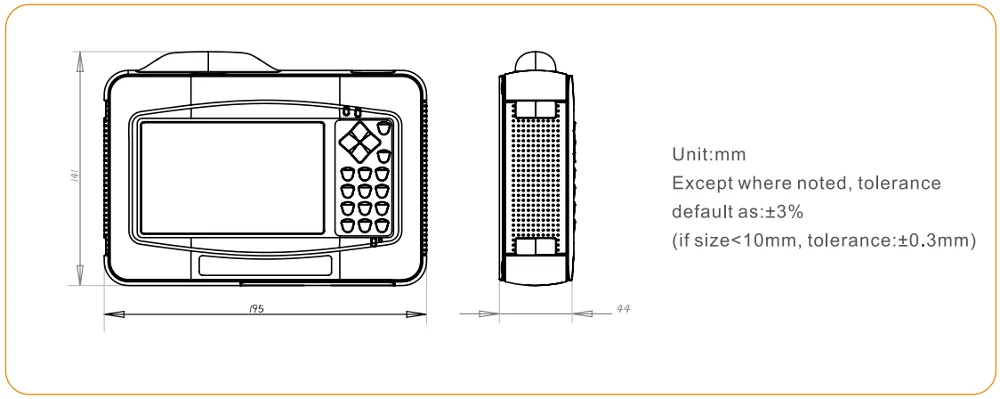

Размеры

195 × 140,5 × 46 мм/0,9 кг (включая батарею)

Аксессуары

Основной блок, 12V адаптер питания, литиевая батарея, FC, адаптер переменного тока, USB кабель, руководство пользователя, CD-диск с драйверами, чехол, ремешок на запястье

Тестовый параметр

Ширина импульса

3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs (только для D35)

Расстояние тестирования

100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км

Разрешение выборки

Минимум 5 см

Точка выборки

Максимальное 128000 точек

Линейность

≤ 0. 05дб/дБ

Индикация шкалы

Ось X: 4 ~ 70 м/div, ось Y: 0,09 ~ 5 дБ/div

Порог потери

0,01 дБ

Разрешение потери

0001 дБ

Разрешение расстояния

0,01 м

Точность расстояния

±(1 м + измерение distance× 3 × 10-5+ Разрешение выборки) (исключая скрытую погрешность)

Настройка преломления

1,2000 ~ 1,5999, 0,0001 шаг

Модуль VFL (опционально)

Длина волны

650 нм

Мощность

10 мВт, CLASSIII B

Диапазон

12 км

Соединитель

FC/UPC

Режим запуска

CW/2 Гц

Модуль OPM (опционально)

Диапазон длины волны

800 ~ 1700 нм

Калиброванная длина волны

850/1300/1310/1490/1550/1625/1650 нм

Диапазон испытаний

-60 ~ + 5dBm

Разрешение

0,01 дБ

Точность

± 0,35 дБ ± 1нвт

Идентификация модуляции

270/1k/2k Hz,Pi≥-40dBm

Соединитель

FC/UPC

Примечания:

①Динамический диапазон измеряется с максимальной шириной импульса, среднее время составляет 3 минуты, SNR = 1; Разница уровня шума RMS и уровня, где происходит обратное рассеяние ближнего конца.

②Мертвая зона события измеряется с шириной импульса 3ns; Мертвая зона затухания измеряется с шириной импульса 5ns.

③ Типичная подсветка выключена, подметание остановлено при 25 ℃, 6 часов типичного непрерывного тестирования.
