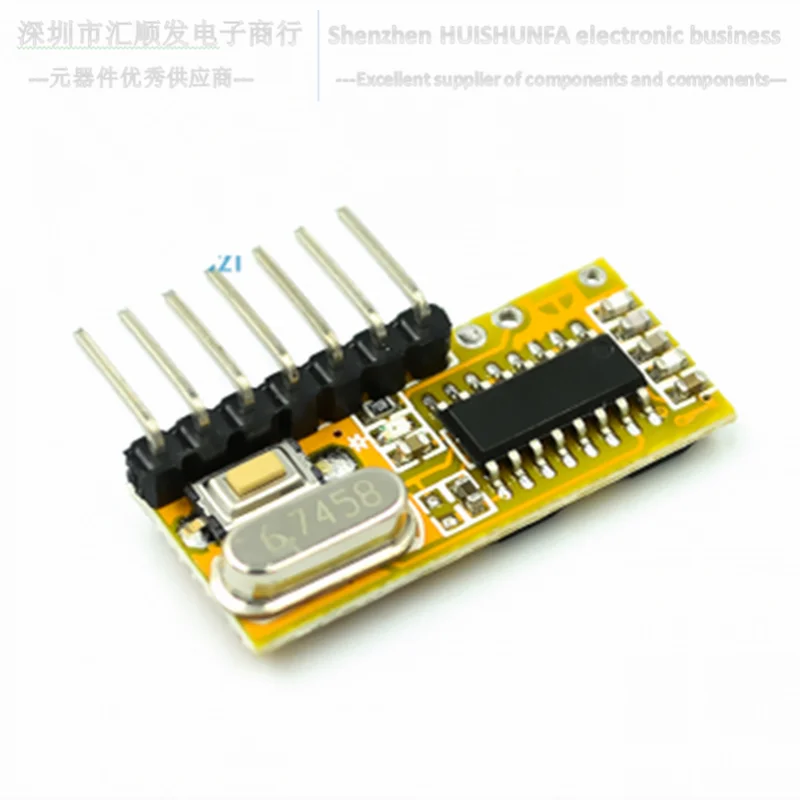

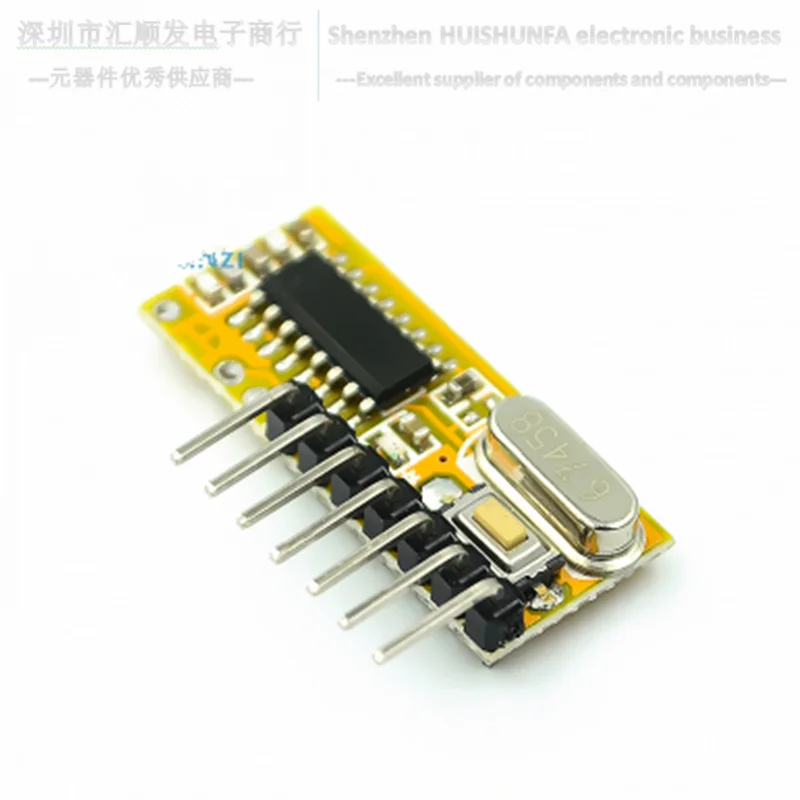

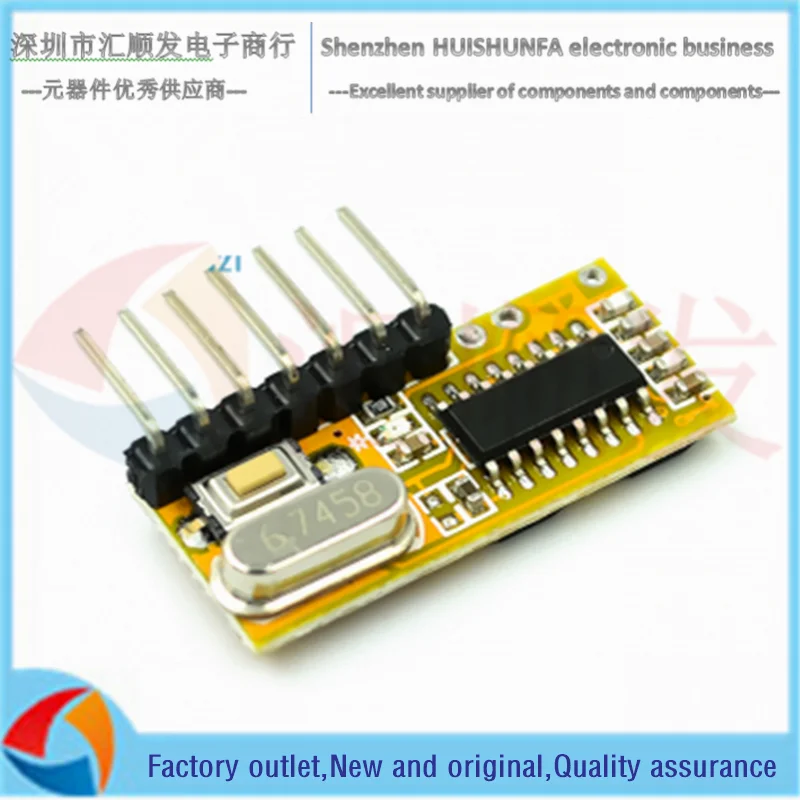

Модуль приема RXC6 5 в с беспроводным дистанционным управлением 4-канальный

Модуль приема RXC6 5 в с беспроводным дистанционным управлением 4-канальный

Описание товара:

Rx-c6 супер гетеродинный ленточный декодирующий обучающий код Беспроводной приемный модуль является экономически эффективным ISM ленточным приемным модулем. С высокой чувствительностью приема и низкой ценой, некоторые низкоклассные продукты могут избавиться от ограничения, что только супер-возобновляемые модули могут быть использованы в цене tablair, которая улучшает стабильность и надежность низкоклассных беспроводных продуктов, улучшает качество и имидж продуктов и повышает конкурентоспособность продуктов. Вход беспроводного сигнала к выходу сигнала данных может быть достигнут без какой-либо дополнительной цепи. Собственная схема декодирования данных может легко реализовать разработку беспроводных продуктов. Режим вывода, самоблокировка, блокировка регулируется, адаптируется к различным пользователям. Метод сопоставления кода используется в соответствии с пультом дистанционного управления, который может вводить пульт дистанционного управления с несколькими чипами, такими как 2260, 2262, 2240 и 1527, что удобно для соответствия.

Особенности продукта:

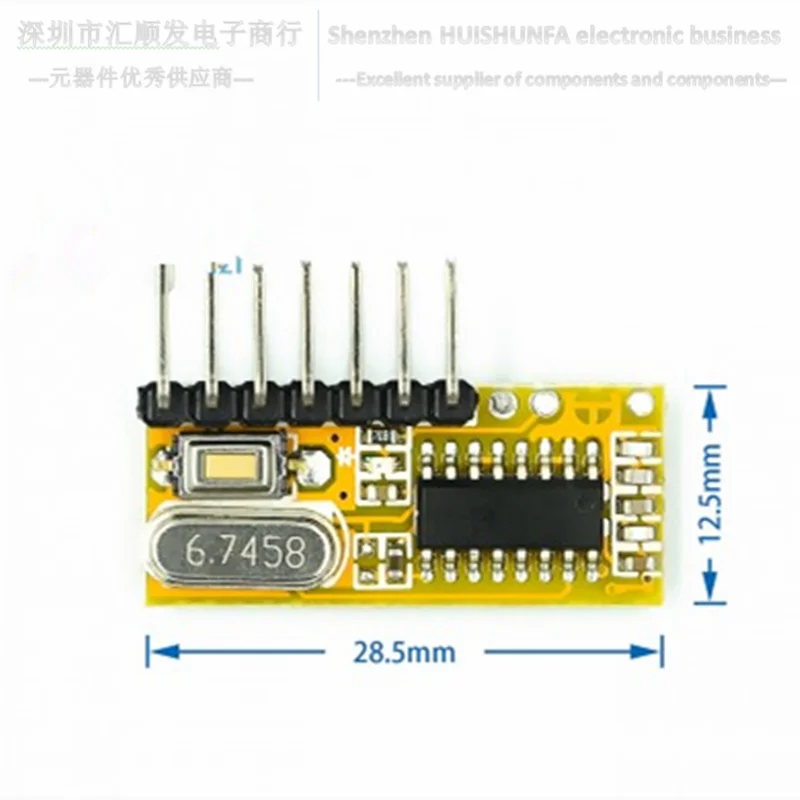

(1) Чувствительность приема достигает-110 дБм; (2) Рабочая частота: 315 МГц; 433,92 МГц. 330 МГЦ. 390 МГц. 418 Мгц (специальный частоты могут быть выполнены по индивидуальному заказу в соответствии с требованиями заказчика)(3) источника питания Диапазон входного напряжения: 3,3 v-5,5 v;(4) оповещение о низком потребеление энергии, 5,0 v @ 433,9 МГц, 3,8-4.1ma; 5,0 V @ 315 МГц, 2,5-2,8 мА; Постоянная скорость передачи данных до 2,4 k (кодом Манчестера)(5) хорошей избирательностью и рассеянного излучения подавление способность, Легко пройти CE/Fcc международную сертификацию;(6) Хорошая способность подавления излучения локального осциллятора. Несколько приемных модулей могут работать вместе (i. Е.(7) Диапазон температур: от-30 до 85 ℃, который может работать нормально даже в жестких температуры окружающей среды;(8) 28 × 12,5 × 5,00 (мм

Описание положения стопы:

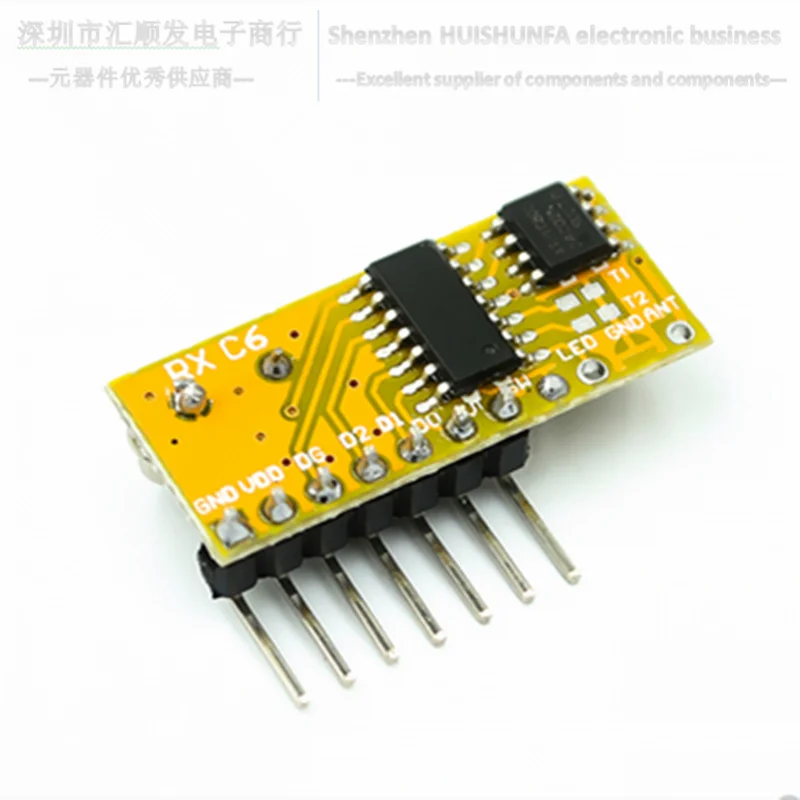

Слева направо ANT, GND, светодиодный, SW, VT, D0, D1, D2, D3, VDD, GNDANT: antennaGND, светодиодный источник питания: Внешний индикатор lightSW: внешнее обучение keysVT: пульт дистанционного управления индикация сигнала, данные общие endD0-d3: данные footVDD: Положительное sourceGND: источник питания

(10) выходной режим: точка действия, самоблокировка и блокировка являются необязательными;

1. По умолчанию (T2, T1 приостановлено)-это Режим инширования, с допустимым входом сигнала и соответствующим выходным сигналом, и выход автоматически прекратится, если нет действительных сигналов. 2. Задняя сторона платы (T2 ground, T1 suspended)-это автономный режим блокировки, с эффективным входом сигнала, и соответствующее состояние выходного сигнала перевернуто, предыдущий высокий уровень выхода становится низким, и vice versa.3. Задняя сторона платы (T2 приостановлено и T1 заземлено) является блокировочным режимом, с допустимым входом сигнала, соответствующим выходным сигналом, другой закрыт. Индикация сигнала; При наличии допустимого входного сигнала VT выводит высокий уровень, в то время как когда действительный сигнал исчезает, VT выводит низкий уровень.

Метод кодирования:

Нажмите и удерживайте кнопку обучения в течение 2 секунд, и индикатор обучения будет включен, указав, что вы ввели режим обучения; Отпустите кнопку обучения, нажмите любую клавишу пульта дистанционного управления, чтобы указать, что он мигает 4 раза, чтобы показать, что обучение успешно, и выйти из режима обучения.

Метод очистки кода:

Удерживайте кнопку обучения, чтобы включить светильник индикатора. Удерживайте его около 8 секунд, прежде чем светильник индикатора выключится, указав, что все коды были успешно очищены.

Применение:

(1) дверной переключатель с дистанционным управлением для автомобиля (RKE); (2) открывалка для дверей с дистанционным управлением; (3) Беспроводная сигнализация безопасности; (4) занавес с дистанционным управлением; (5) Беспроводной промышленный контроллер; (6) Беспроводная передача данных.

Примечание:

. Если расстояние, требуемое относительным, далеко, лучше подключить антенну с длиной волны 1/4 и обычно использовать одноядерный провод 50 Ом. Длина антенны 315 м составляет около 23 см, а длина 433 м-около 17 см. Положение антенны также влияет на эффект приема модуля. Во время установки Антенна должна быть максимально прямой, вдали от защитного корпуса, высокого напряжения и источника помех. Режим приема частоты и декодирования должен соответствовать режиму передачи
