Jutech DC 12/24 в 6 полосная Сенсорная панель Переключатель светодиодный емкостный

Jutech DC 12/24 в 6 полосная Сенсорная панель Переключатель светодиодный емкостный

6 банд светодиодный емкостный сенсорный экран Морская Лодка Караван переключатель панель 12/24 в

Описание товара:
12В 6 банд светодиодный емкостный сенсорный экран панель лодка/Караван переключатель панель
100% новый морской продукт
Ультратонкая лицевая пластина
Компактная лицевая пластина почти без требуемой глубины крепления (менее 10 мм).

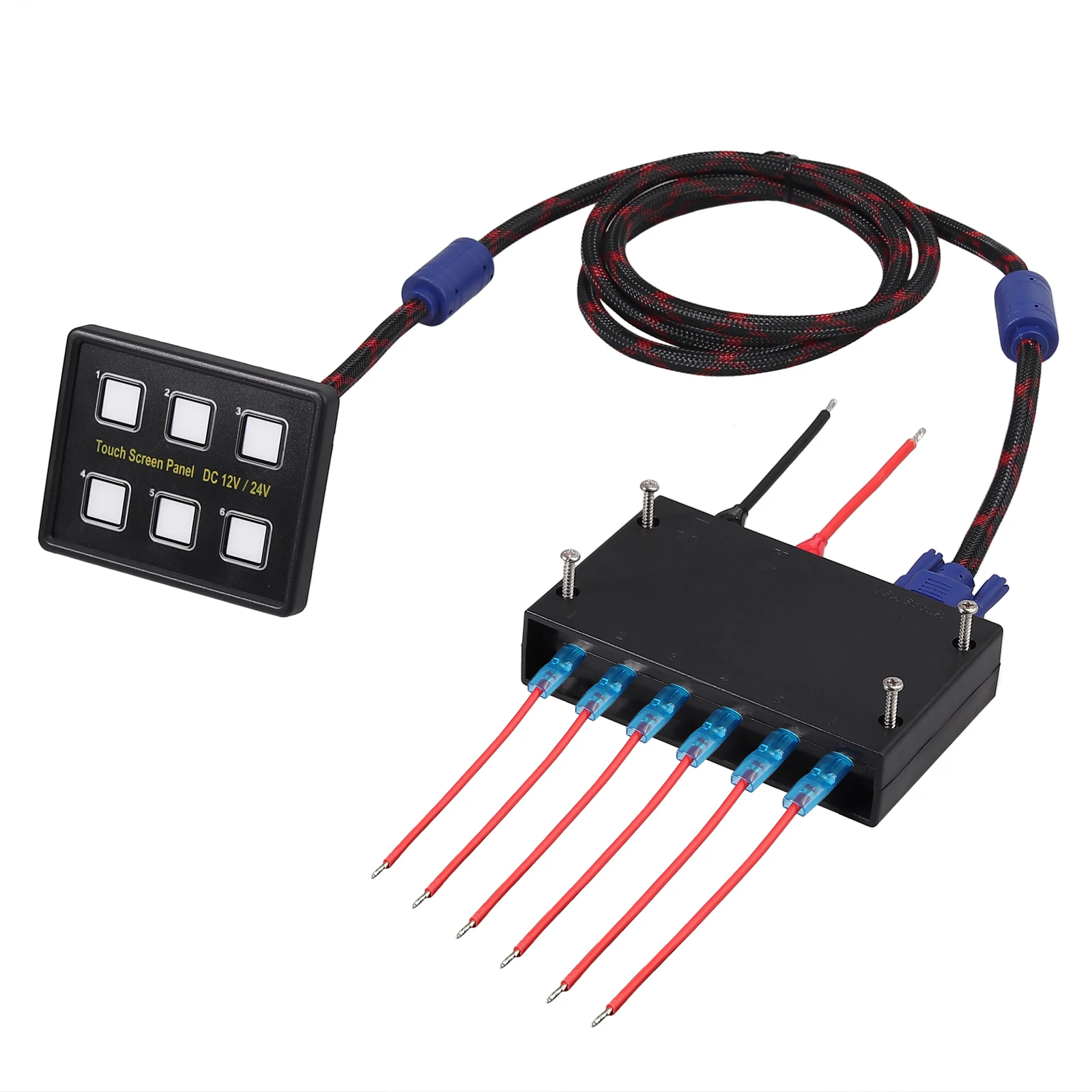

Дистанционно установленная управляемая коробка с плоским соединительным кабелем 1 м для подключения лицевой пластины к блоку управления, что делает заднюю часть кабины чистой и с меньшим количеством проводов (как видно с текущими панелями переключателей)
12 В и 24 В постоянного тока
Встроенный Восстановленный предохранитель (PPTC)
10 ампер номинальной мощности на выключатель
Светодиодный фонарь (переключается с белого на синий светодиодный, как только переключатель используется)
Рейтинг IP 66-подходит для использования в морских целях и установок
Сверхмощная 3м пенопластовая лента для крепления лицевой панели.

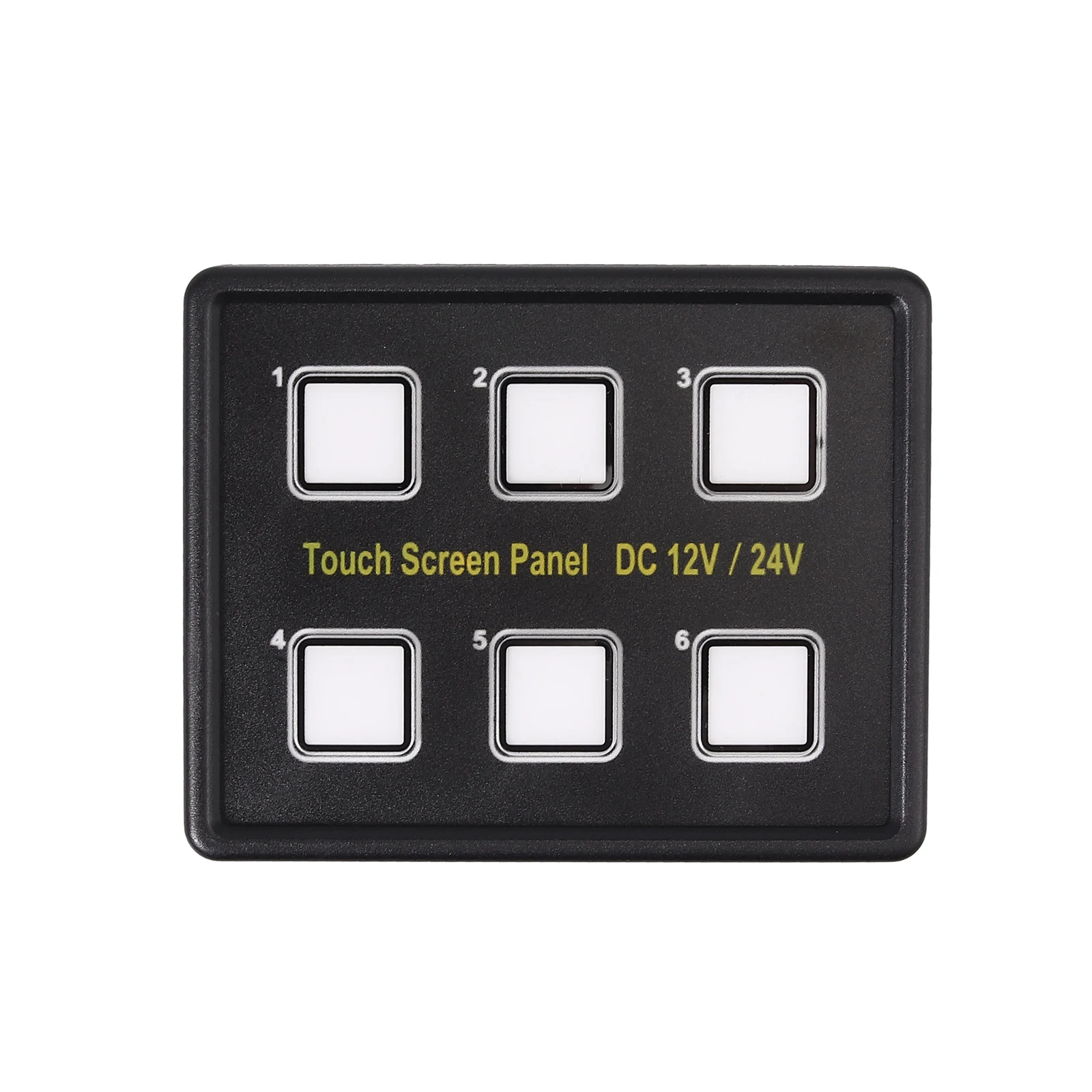

Панель сенсорного экрана:
Емкостная сенсорная панель
15-контактный VGA кабель передачи

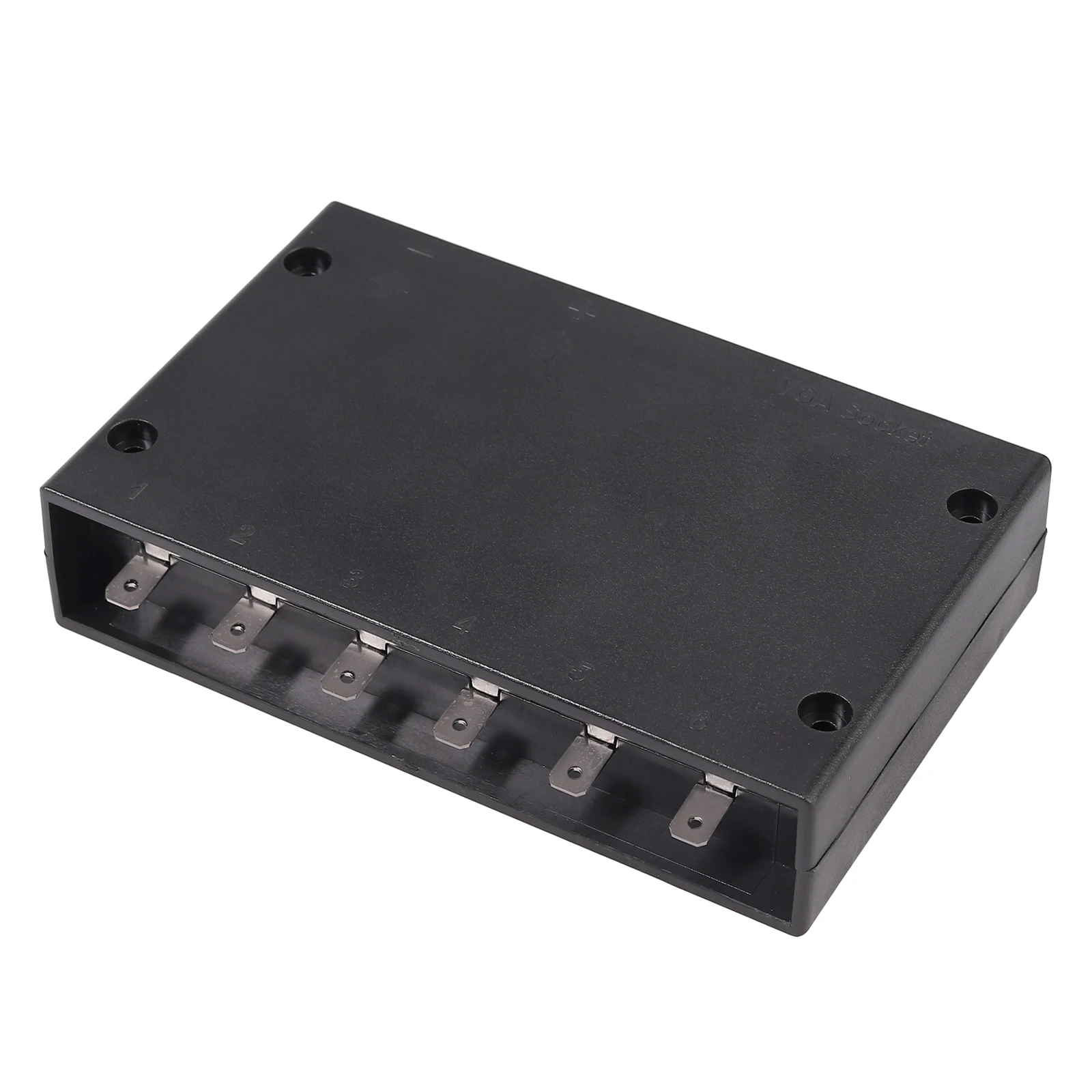

Блок управления цепи

Электрическая спецификация:
Вход: 12 В/24 В постоянного тока
Выход: 12В 10А/24В 10А DC
(Полная нагрузка: 12 В/общий ток не превышает 60 А; 10 ампер на выключатель)
(Полная нагрузка: 24 В/общий ток не превышает 40А; 10 ампер на один выключатель)
Максимальная мощность: 960 Вт
Защита от обратной полярности
Защита от перенапряжения
Защита от перегрузки по току
Встроенный Восстановленный предохранитель (PPTC)
Рабочая температура: -20 °C ~ + 60 °C
Размер отверстия: 20*50 мм

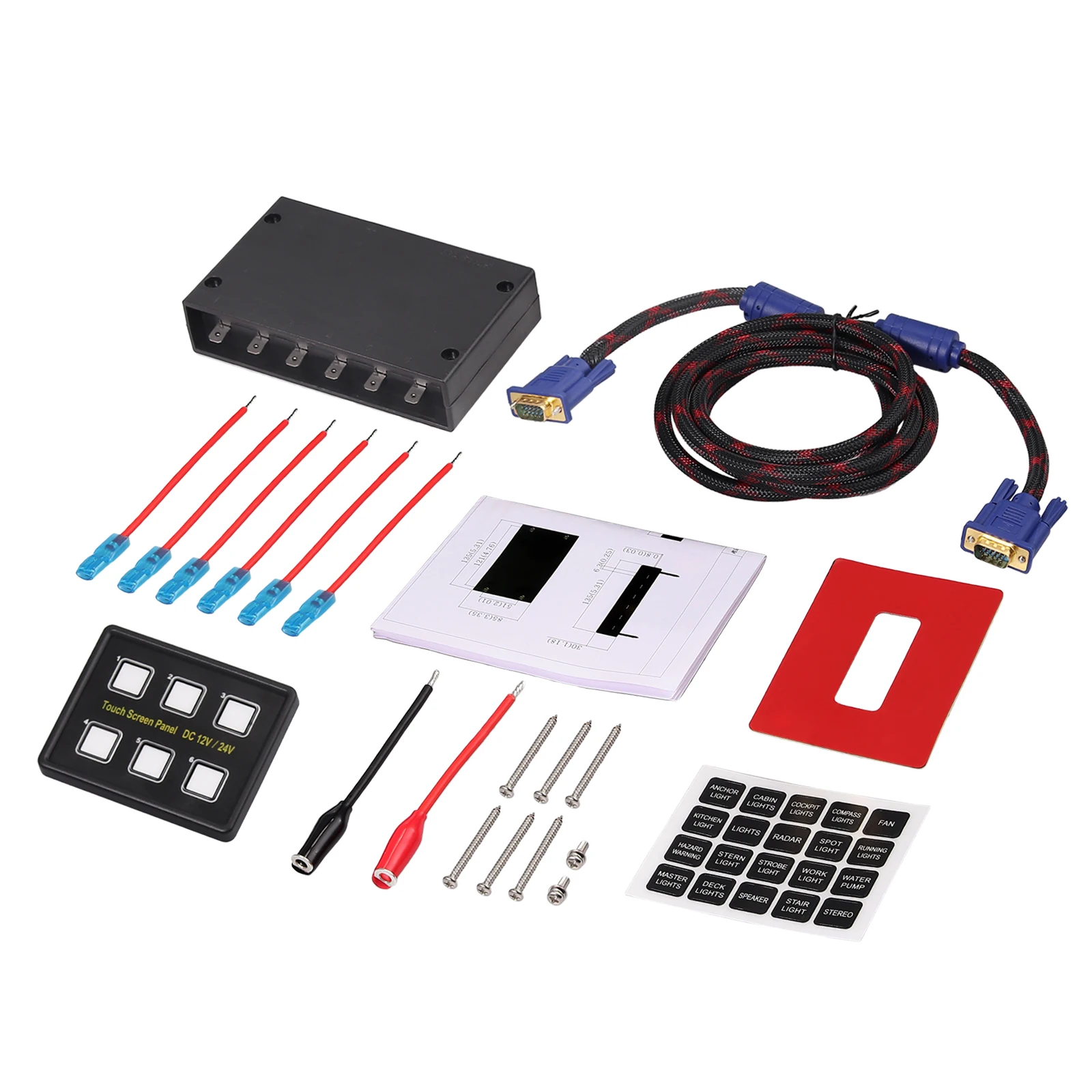

Посылка:

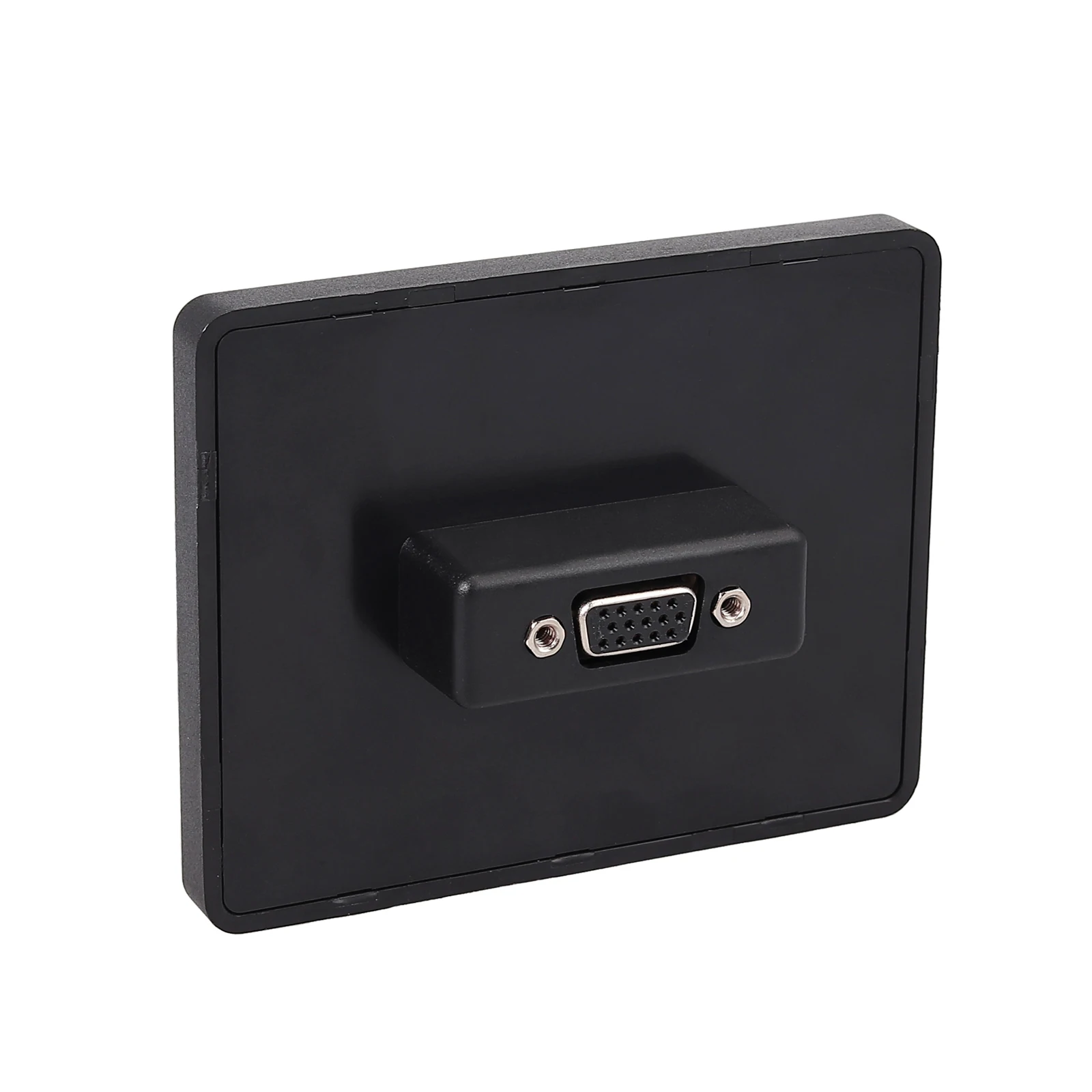

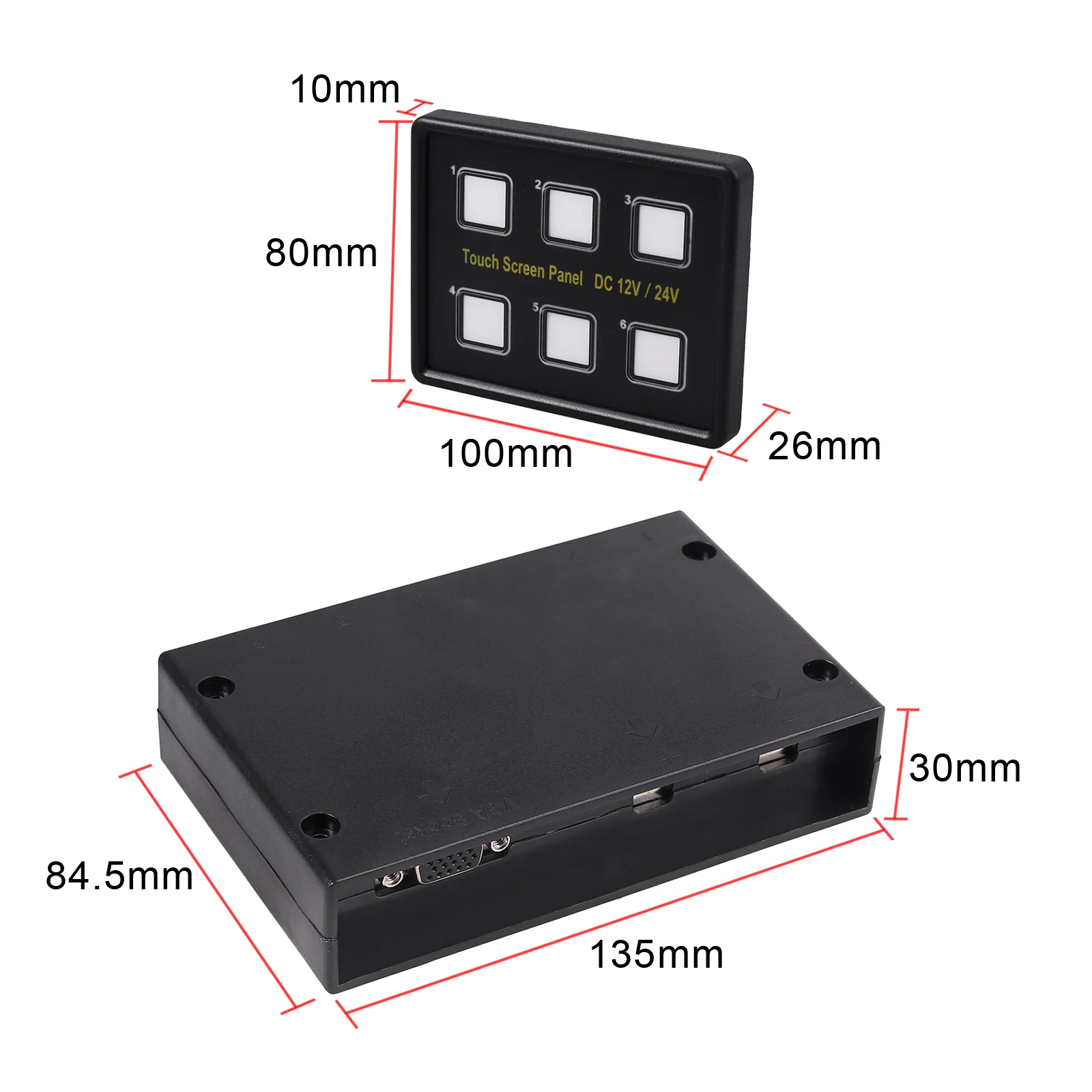

1x6 банд емкостный сенсорный экран панель (размеры: 80*100*80 мм)
1x6 блок управления цепи (Размеры: 85*35*30 мм)

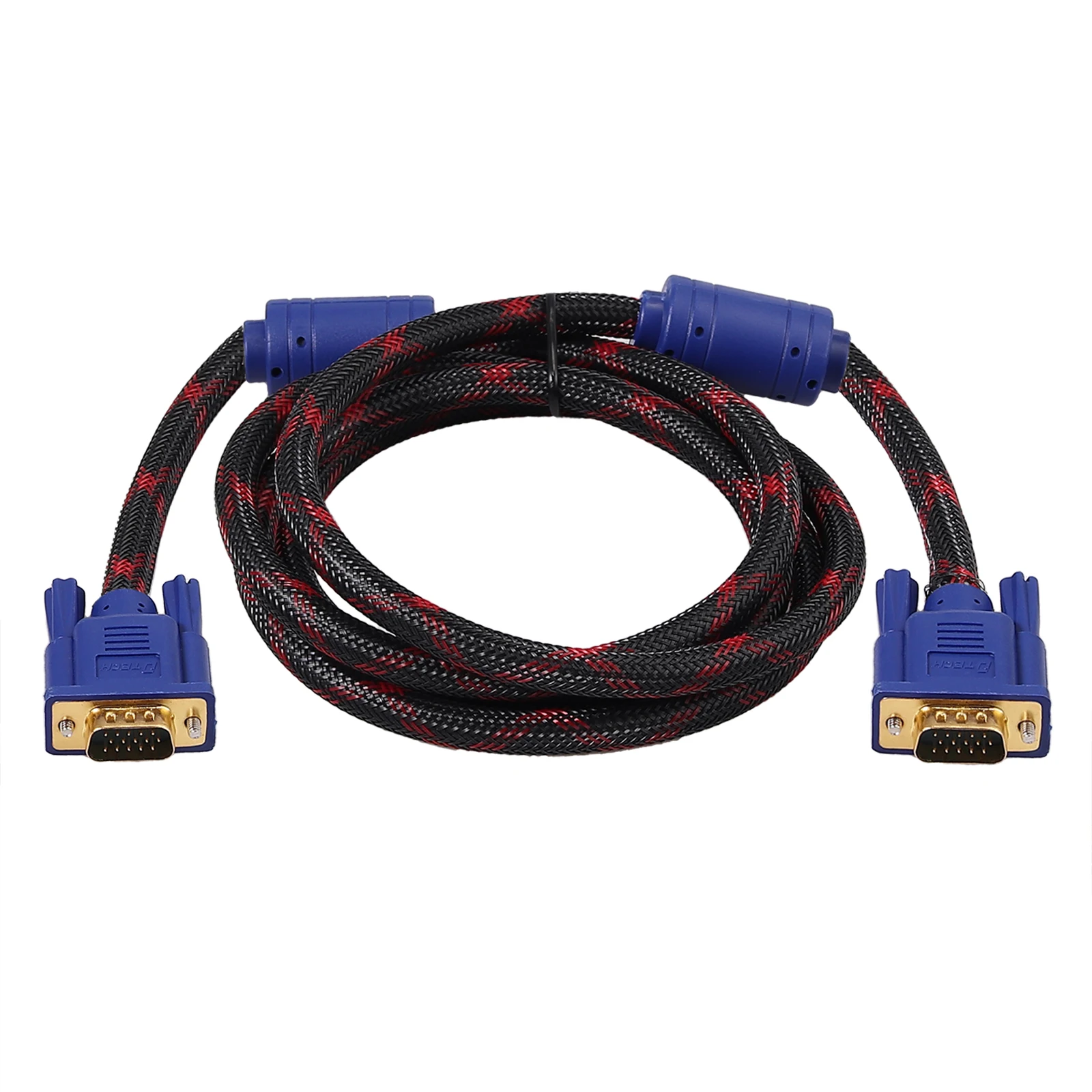

1 x 15-контактный VGA кабель передачи

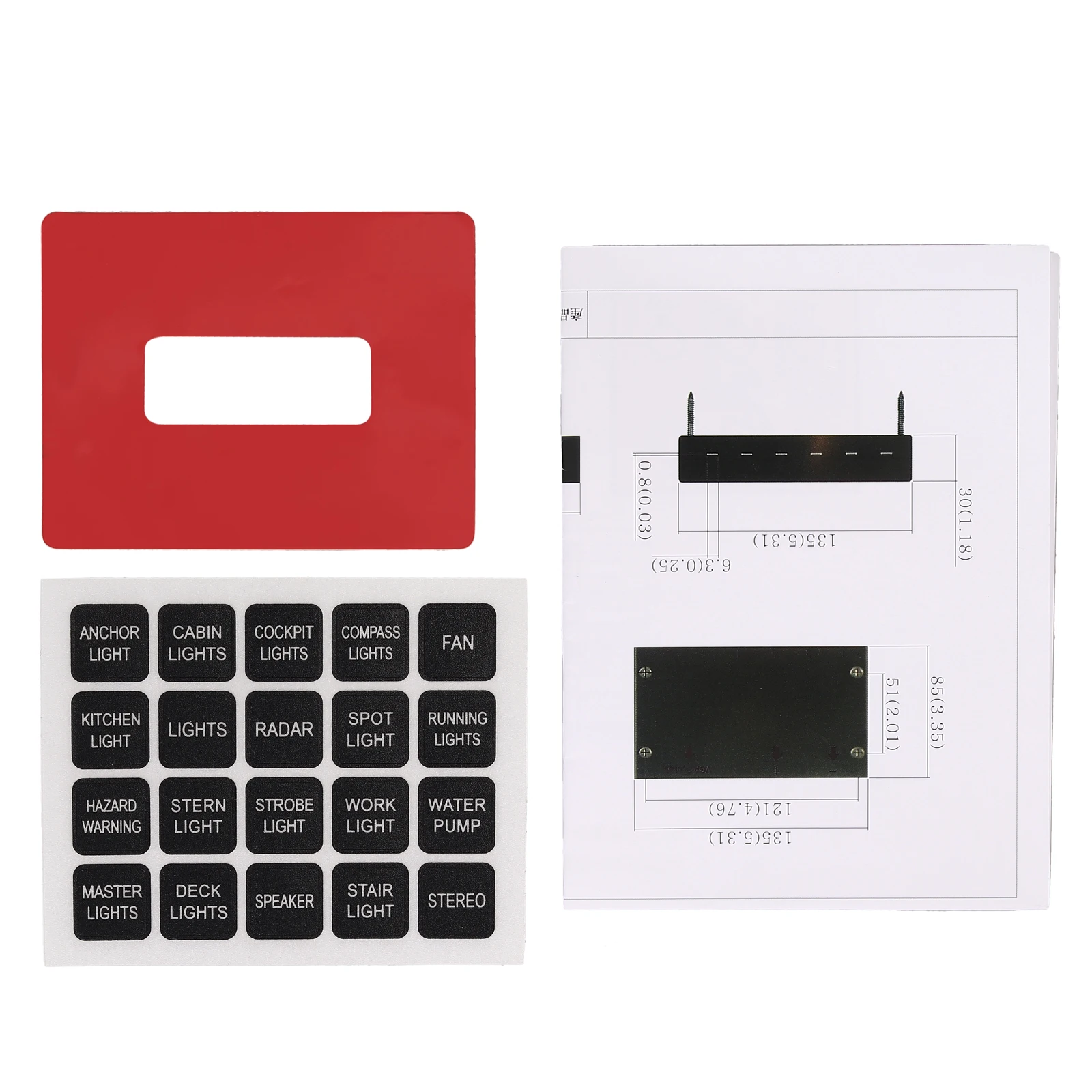

1 х 3м двусторонний клей (для монтажной панели управления)
20 наклеек на этикетки
2 x провода ввода питания

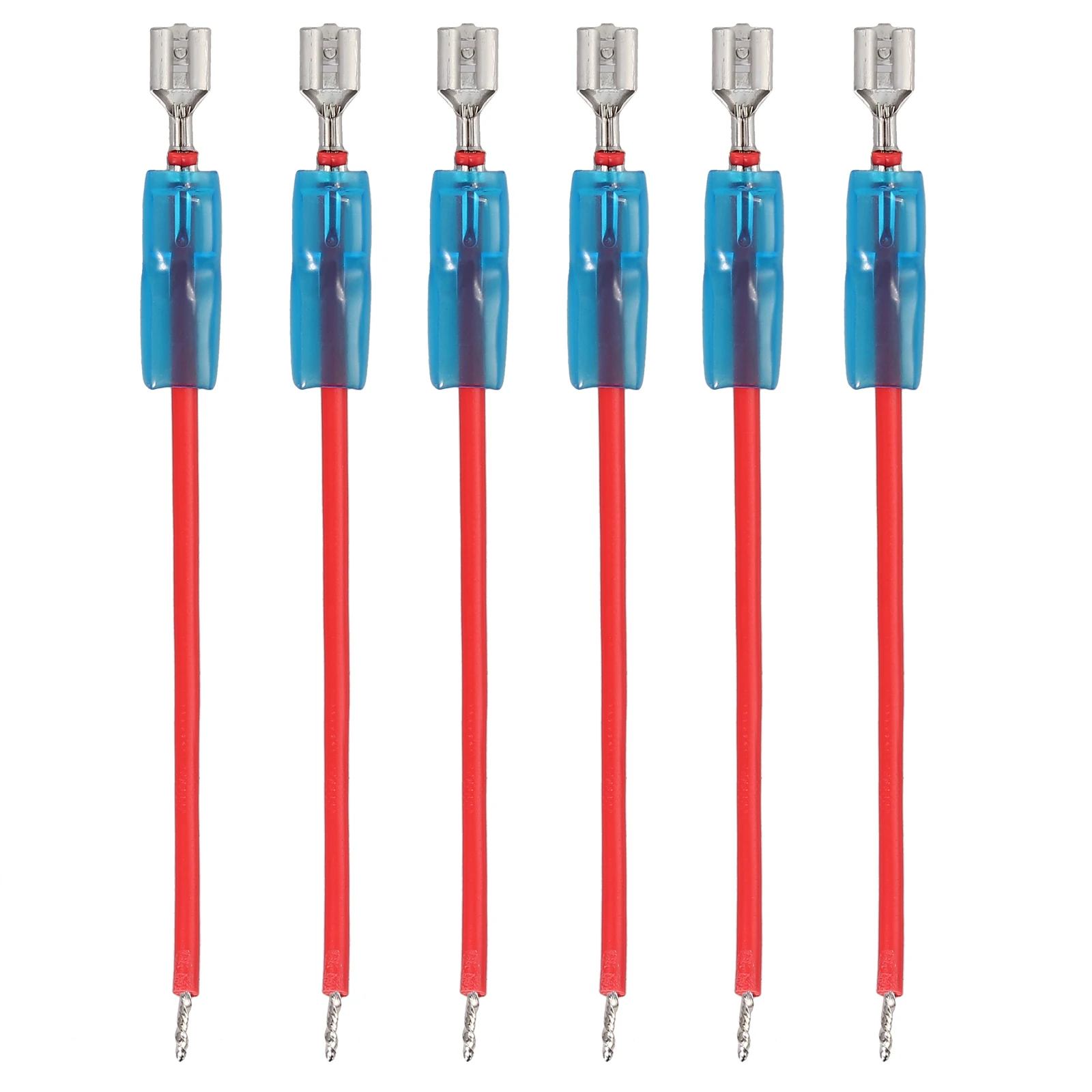

6 x выходная мощность провода

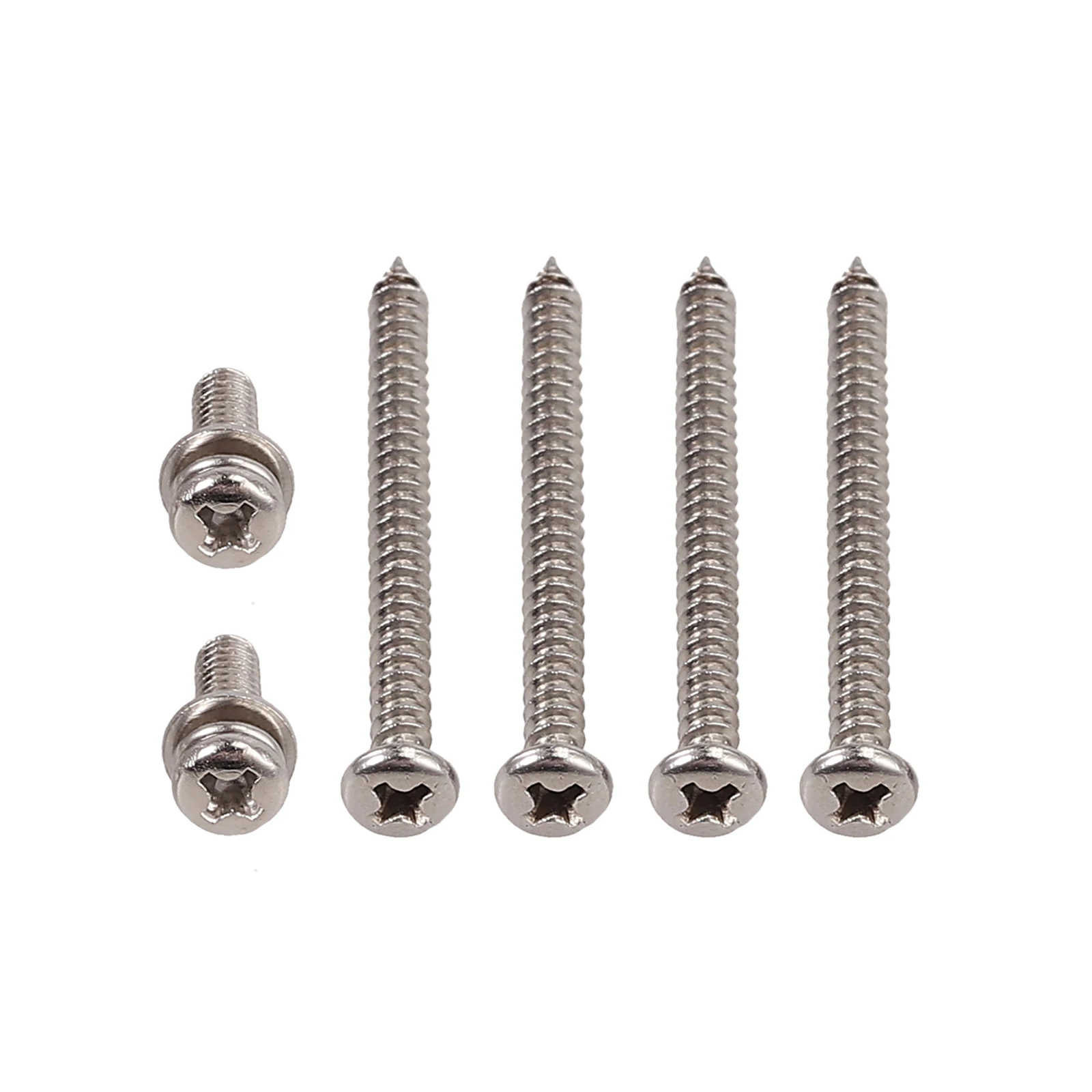

2 x нержавеющие винты (M4 * 12) -для положительных и отрицательных входных проводов
4 винта из нержавеющей стали (M4 * 45) -для монтажного блока управления

Шаги установки:
1. Расположение подходящего положения для панели. Не выбирайте размер панели 100 мм (Ш) * 80 мм (В).
2. Вырежьте отверстие 20 мм в * 50 Вт, чтобы проводка проходила через заднюю часть панели управления.
3. Установите панель управления на место с поставляемым клейким листом 3M (это было вырезано с отверстием 20 мм * 50 мм, чтобы проводка прошла.
4. Установочный блок управления в подходящем месте.
5. Подключите 15-контактный кабель VAG от панели управления к блоку управления.
6. Подключите входные кабели (положительные и отрицательные), а также Подключите выходные кабели (положительные) для аксессуаров, пожалуйста, не отрицательные на аксессуарах, чтобы перейти к внешней шине (не поставляется).
* Жесткая Сенсорная панель предназначена для тех, кто имеет ограниченное место для крепления за консолью кабины, и тех, кто ищет новую панель переключателя, которая уменьшает беспорядок проводки на задней части выключателя (что вы получаете с текущей панели переключателя).
* Удаленно Установленный блок управления (до 1 м от сенсорной панели) обеспечивает максимальную гибкость проводки пользователя.
* Поставляется с 15-контактным VGA соединительным кабелем, который защищен в гибкой черной тонкой оболочке. Соединительные винты на любом конце кабеля обеспечивают плотную установку, гарантируя, что провода не будут ослаблены.
* Это компактный размер, инновационные особенности с его гладким и современным дизайном делает этот один из самых выдающихся морских технологий на сегодняшний день.
Подходит для использования в лодках, яхтах и караванах.
