Upa Usb программатор диагностический инструмент Upa-Usb Ecu Программатор V1.3 с адаптером

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Просто подключите материнскую плату программиста UPA напрямую или с помощью удлинительного кабеля DB9 male / female (1: 1) вставьте правильный ключ конфигурации в слот на основной плате и начните Программирование с помощью ZIF или DIP female! Вы также можете использовать прилагаемый DIL до 10 плоских ленточных штифтов, поместите их внутрь вилки ZIF и подключите зажим или зажимы для использования ISP.
Motorola MCU. Выберите адаптер, который вы хотите использовать, подключите плоский кабель для адаптера (PIN1 всегда указан как на кабеле, так и на адаптере) А также на 10-контактный разъем ISP на основной плате.
Выберите источник питания VCC через мост на основной плате рядом с разъемом ISP (on = target upa supply... Off = target имеет свою собственную поставку). Вставьте адаптер над паянным MCU PLCC на целевой PCB. (Без сварки, без уточнения, без подсчета контактов, экономит много времени и проблем и позволяет работать быстрее, точнее и проще). Как только ваша мастерская будет оснащена нашим набором адаптеров, вы получите новый опыт UPA.
STMicroelectronics :ST62-40/45/49; NSC:CR16-HCS5(9)/MCS5(9)/MES5(9)/MFS5(9)/MCT5(9)/HCT5(9)
Для микрочипа: PIC12F-508/509/629/675,PIC16F-627(A)/628(A)/648A/72/73/74/76/77/818/819/83/84(A)/870/871/872/873(A)/874(A)/876(A)/877(A)
Для Motorola:
MC68HC05-B6/B8/B16/B16/B32/E6/E6/H12/L28/P3/P3 */X16/X32
MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A, MC68HC11/A8/EA9, MC68HC11-E20/F1/K4/KA2/KA4/KG4/KS2/KS8/L6/P2/PA8/PH8
MC68HC912-B32/BE32/D60/D60A/DC128A/DG128/DG128A, MC9S12-D64/A128/DG128/DG256/H128/H256
Архитектура Atmel 8051: AT89S-51/52/53/8252/8253
Atmel AVR 8-битный риск: AT90S-1200/2313/232/2333/2343/4433/4434/8515/8535, ATmega-8/16/161/162/163/323/64/103/128, ATtiny-12/15/2313
EEPROMs: 24C-01/02/04/08/16/32/64/65/128/256/512, 85C-72/82/92,BAW574252, GRM-003/004/005, KKZ-06F, MCM2814, PCA8581, PCF85-81/82/94/98/102/116, SDA25-16/26/46, X24C-00/01,7002, 93C-06/14/46/56/57/66/76/86, 93S-46/56/66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROMs:
M35080, 25C-010/020/040/080/128/160/256/320/640, M25P-05/10/20/40/80, ST950-10/20/40/80, ST95-160/320/640, x50-43/45
CXK-1011/1012/1013, M6M800-11/21/41, SDE2506, TC89-101/102
* Только EEPROM
NEC .. uDP780-828A/948/949/973/974
TMS...TMS370CX-02/32/36/42/56,78K0/HC912
TMS370CX58 78K0/HC912 TMS375C006
Цвет: красный + зеленый + синий
Материал: пластик + металл

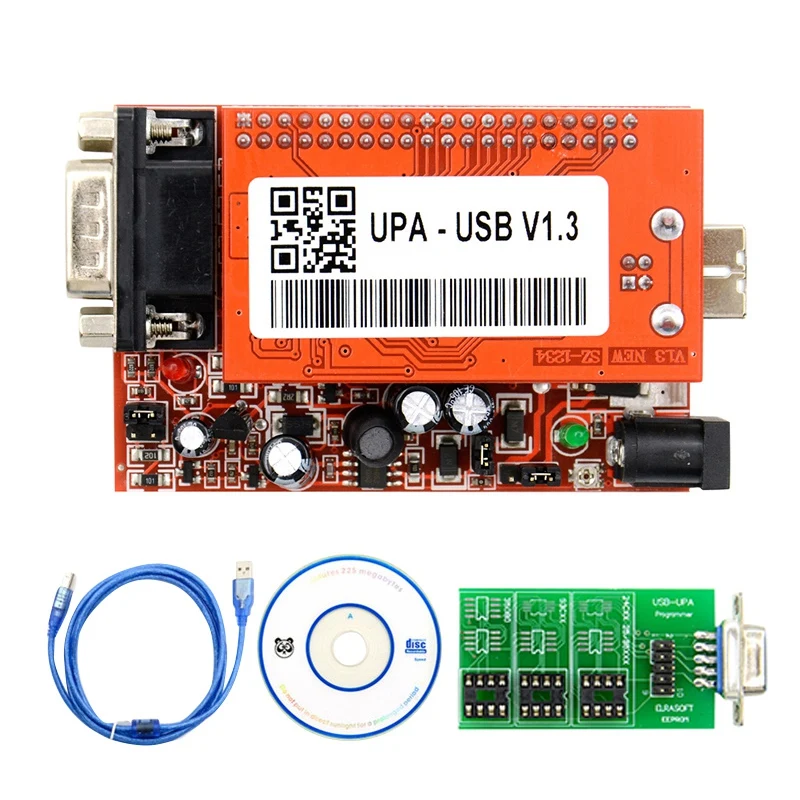

Посылка:

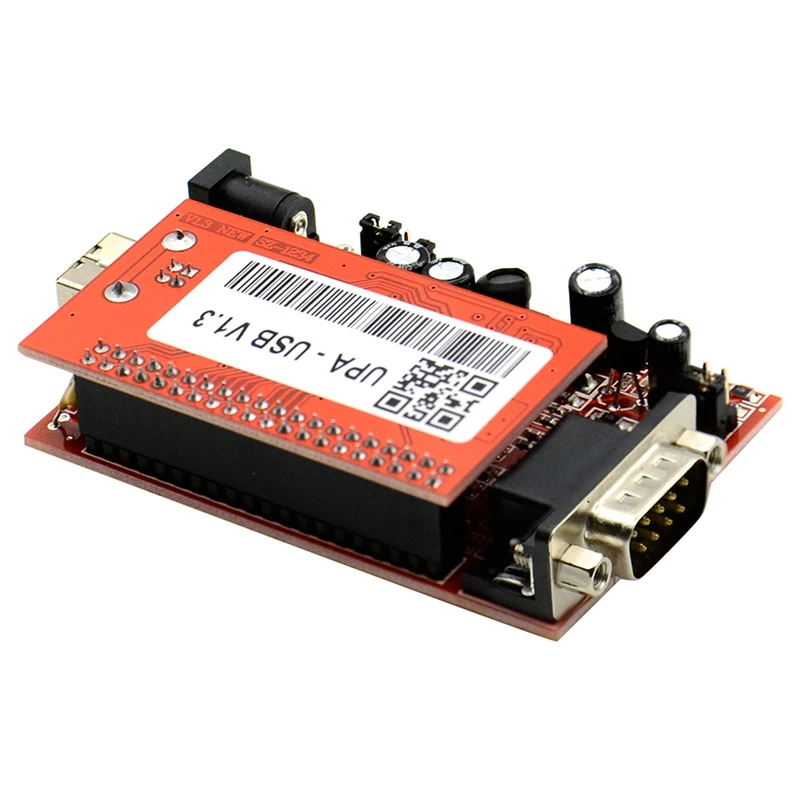

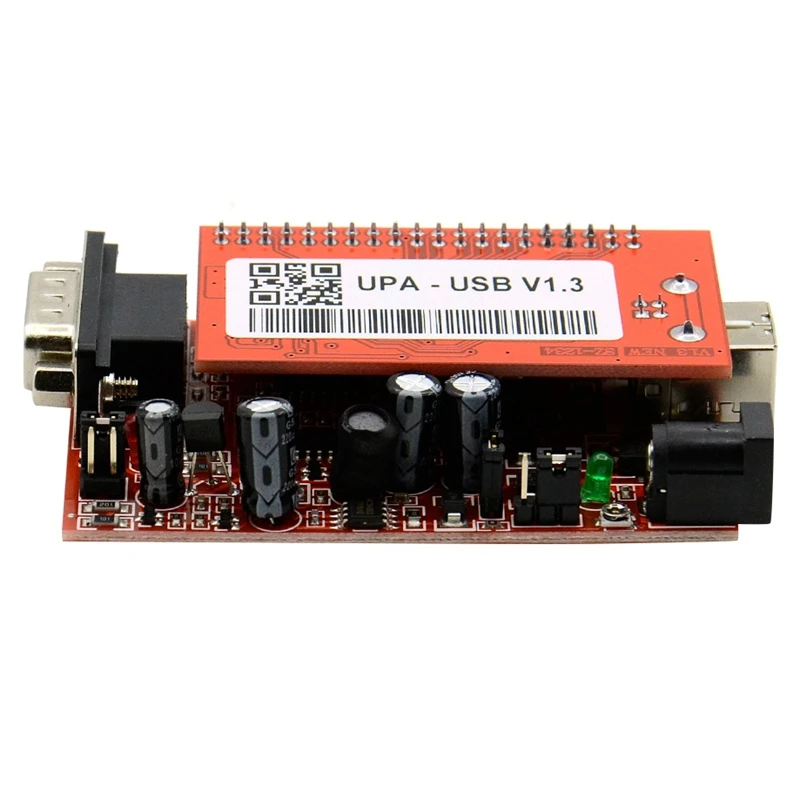

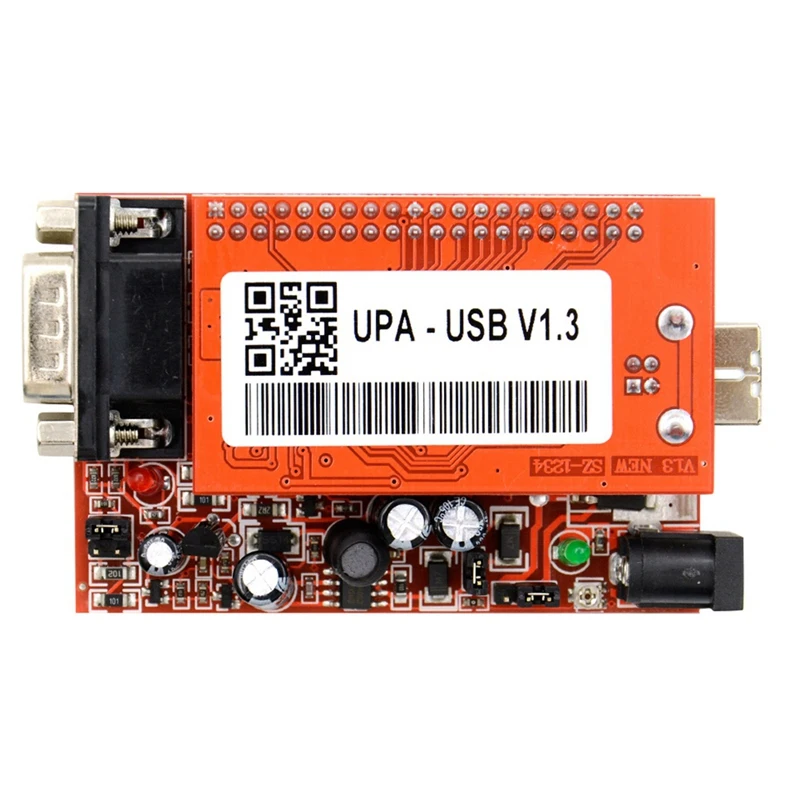

1x программист UPA

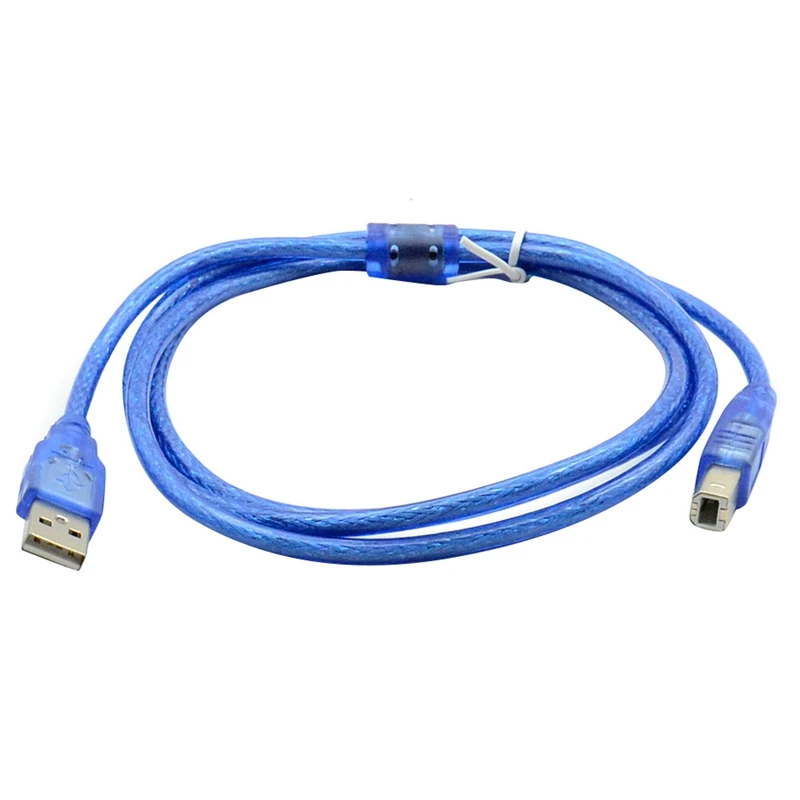

1x USB кабель
1 х материнская плата с 40-контактным разъемом DIL ZIF (600mil) и 14-контактным SOIC ZIF (150mil) разъемом
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
