Модель: jdy-10 bluetooth 4,0 от машинного модуля



Ядро: M0



Интерфейс связи: последовательный порт



Рабочее напряжение: 1,9-3,6 v



Расстояние связи: 100 метров (некоторые модули передают больше энергии, а расстояние связи намного дольше, чем предыдущие модули



Рабочий ток: 90ua



Режим ожидания: 14 мкА



Модуль: bluetooth 4,0 slave



Префикс = "o" ns = "urn:schemas-microsoft-com:office"



Jdy-10 компьютер автоматической коробки передач (основана на bluetooth 4,0 стандартный протокол, рабочий диапазон частот 2,4 ГГц, режим модуляции является GFSK, максимальная мощность передачи является 8db, максимальная дальность передачи 80 м, С низким энергопотреблением, небольшим размером, сильным сигналом, стабильностью передачи данных и другими характеристиками.







Характеристики продукта



1: Поддержка Android и IOS мобильных данных



2: Поддержка низкого энергопотребления (ток в режиме ожидания может достигать нескольких мкА)



3: поддержка интерфейса между GPIO и периферийными устройствами UART



4: поддержка при эксплуатации



5. Он может пройти сертификацию FCC/CE и других стандартов







Объем применения продукта



1: светодиодный светильник bluetooth



2. Регулировка двигателя и другие продукты



3: сигнализация против потери и другие продукты



4. Спорт и здравоохранение



Малая бытовая техника



6: Автомобильная электроника







Техническая спецификация:







Тип



Спецификация



Рабочее напряжение



1,9 3,6 V



Рабочая температура



-40-85 °C



Максимальная мощность передачи



+ 8 дБм



Антенна



PCB Встроенная антенна



Приём чувствительность



−92 дБм;







Средний ток



Wake up режим



90 мкА



Суспензии режим



14 мкА



Режим глубокого сна



1 мкА



Заводские настройки:



Услуги UUID: FFE0



Особенности UUID: FFE1



Скорость передачи данных последовательного порта: 115200bps







Этот модуль представляет собой модуль передачи последовательного порта (4 канала PWM выход может быть разработан и настроен, 15 каналов ввода и вывода порта IO, необходимо настроить клиент может связаться со службой



В набора инструкций



Пользователь может общаться с чипом bluetooth через последовательный порт, в котором используются две сигнальные линии Tx, Rx и ветка скорости передачи данных



2400480 0960 0144 00192 00384 00576 00115 200. Скорость передачи данных последовательного порта по умолчанию составляет 115200bps.







Набор инструкций Спецификация



(Примечание: При оформлении в инструкции, вы должны войти в линию break. В инструкции можно использовать только в том случае, если модуль не подключен, один раз синий



Когда модуль зуба подключен к устройству, модуль bluetooth войдет в режим передачи данных.



Инструкция Спецификация



(В инструкции указаны чувствительный чехол и конец с возвратом перевозки, новая линия: \ r \ n)



1. Получите номер версии:



Инструкция



Ответ



Параметр



AT + VER



+ < Param>



Param:



По умолчанию: + JDY - 10 - V1.8







2. Получите MAC-адрес bluetooth



Инструкция



Ответ



Параметр



AT + MAC



MAC: + < Param>



Param: MAC адрес







3. Установите имя bluetooth



Инструкция



Ответ



Параметр



AT + NAME < Param>



OK



Param: имя bluetooth



Имя по умолчанию: jdy-10



Максимальная 18 байт







4. Настройка/передача запроса







Инструкция



Ответ



Параметр



AT + POWE < Param>



AT + Кнопка питания



OK



+ POWE: < Param>



Парам :( 0-5)



0:8 дБ



1:5 дБ



2-0 дБ



3: - 5 дБ



4: - 10 дБ



5:13 дБ



1. Набор/запрос-Скорость передачи данных последовательного порта



Инструкция



Ответ



Параметр



AT + BAUD < Param>



OK



Парам :( 0-7)



0:11 5200 бит



1:57 600 бит



Мгновенный 400 бит



И 200 бит



Таким образом, 400 бит/с



Если 600 бит



00 6:48 бит



"00 бит







AT + скорость передачи



+ Бод: < Param>







2. Набор/запрос-интервал трансляции



Инструкция



Ответ



Параметр



AT + ADVINT < Param>



OK



Парам :( 0-6)



0:10 0 г-жа



1:100 мс



Это 0 г-жа



3:50 p.m 0 ms



00 до ее ms



Соблюдать 00 ms



Г-жа 6:48 00







AT + advint



+ ADVINT: < Param>

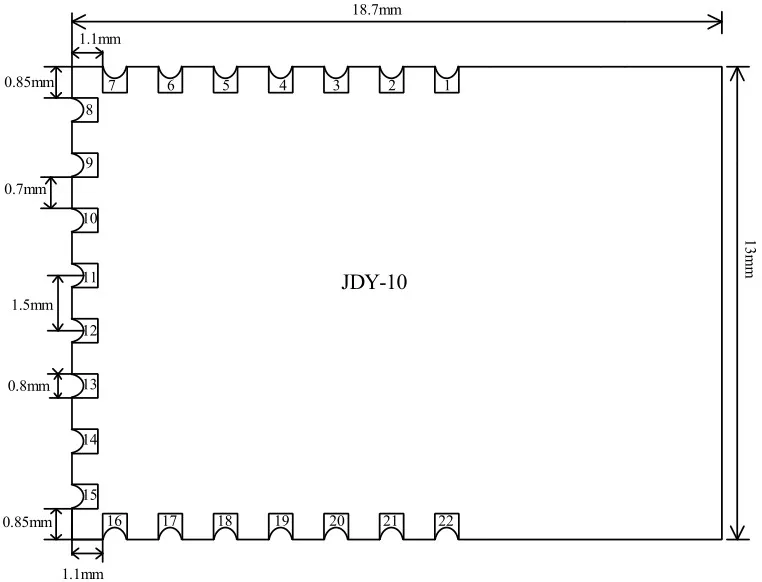

Размеры посылка

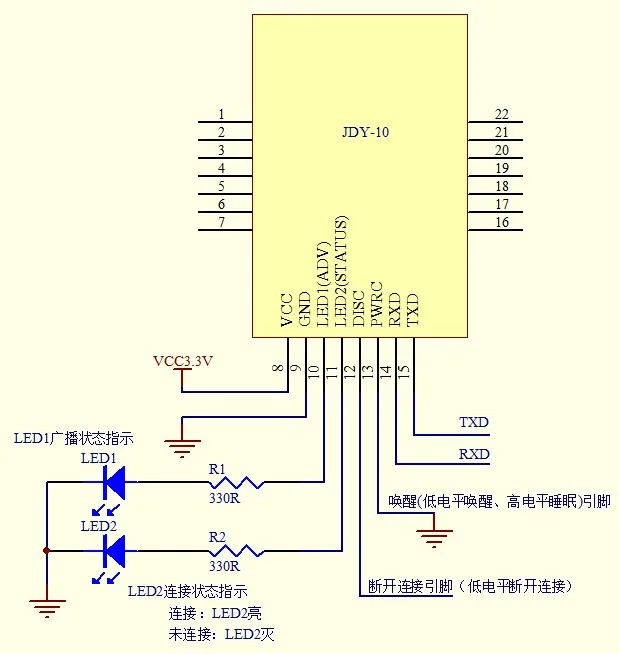

Классическое приложение схема

Примечания к выпуску

JDY-10-V1.6

2016-5-26

JDY-10-V1.8

2016-6-30
