Печатная плата расходомер цифровой дисплей печатная s мгновенный импульсный

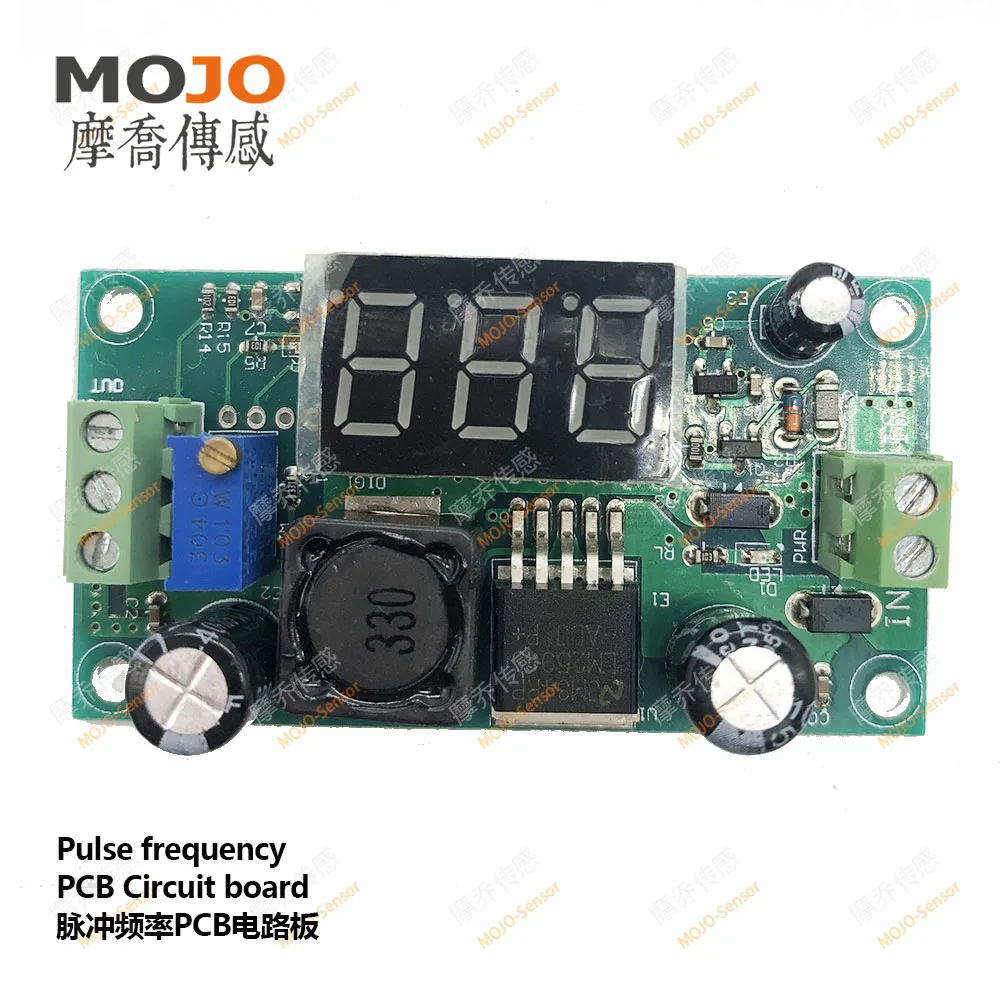

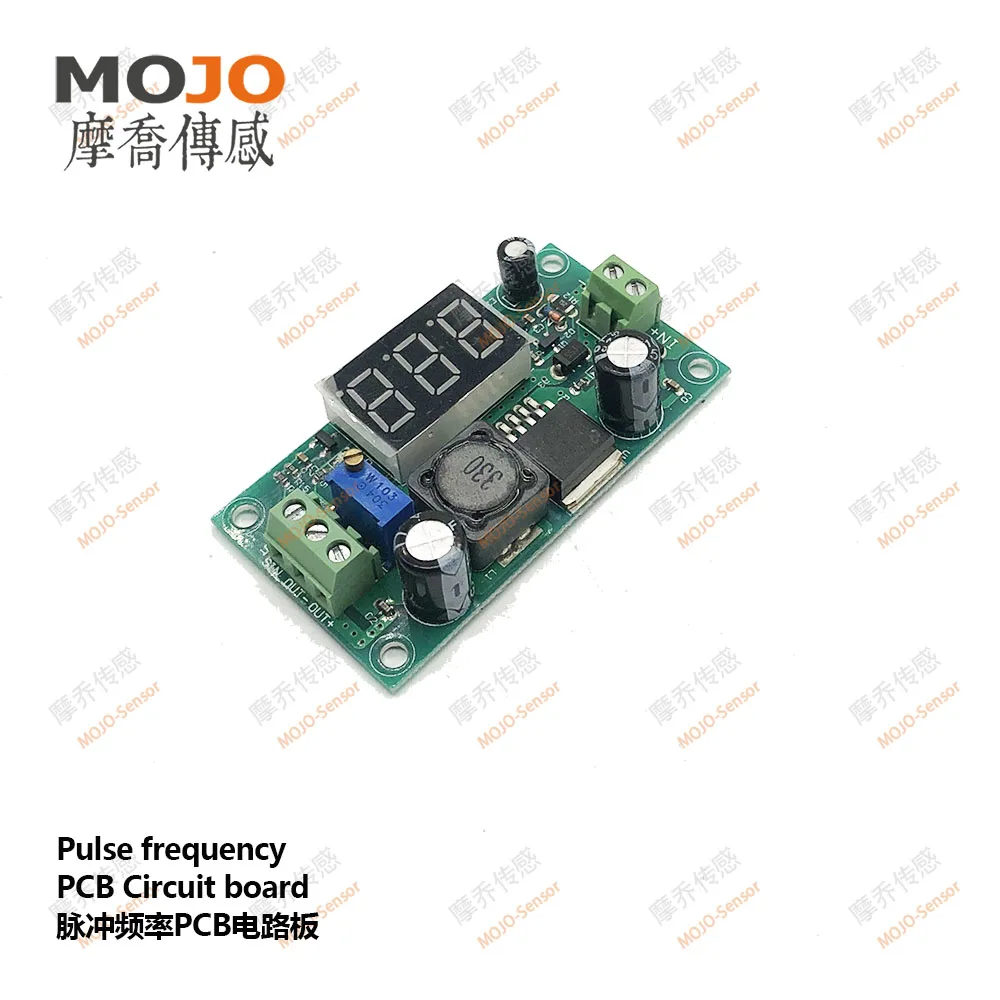

▲Специальная печатная плата с датчиком холла.Цифровой Дисплей: 3 цифры;Рабочее напряжение: DC5-30V

Инструкции и предложения следующие:

1.Включите питание в течение 10 секунд, и на экране отобразится три нуля.

2.Максимальная частота дисплея 999 гц.

3.Входное напряжение 5 ~ 30 В постоянного тока, выходное напряжение можно регулировать в ~ 24 В постоянного тока, выходной ток 2 А.

4.Вход (2-битная клемма)-это входТерминал, Подключение питания; «вход +»-это положительный вход, а «вход-отрицательный вход; ВыходВыходной конец, подключенный к датчику потока воды. «OUT +»-Положительный выход, подключение к положительному датчикуТерминал(Красная линия);"OUT-"-это Отрицательный выходТерминал, Выходное напряжение 0 В, подключение к отрицательному датчикуТерминал(Черная линия), SIN-это сигнальный полюс, подключитесь к сигнальной линии датчика (желтая линия).

5.Входной терминал подключен к источнику питания, а выходное напряжение отображается на экране номера. Выходное напряжение можно отрегулировать с помощью потенциометра на регулировочной плате.Отрегулируйте выходное напряжение потенциометра по часовой стрелке для увеличения, Отрегулируйте выходное напряжение против часовой стрелки для уменьшения, tРезультат тестирования заключается в том, что выходное напряжение должно быть меньше входного напряжения 1 в.Так как рабочее напряжение датчика расхода воды составляет 5-12 В, перед подключением датчика расхода воды после включения питания необходимо отрегулировать напряжение на 5-12 В, избегайте перегорания датчика из-за слишком высокого выходного напряжения.

6.Выходной конец подключен к датчику расхода воды. Когда вода течет через датчик, на экране отображается номер выходного импульса датчика.

7.Вопросы, требующие внимания: ОтрицательныеИПозитивный ВыводаТерминалНе должно быть короткого замыкания или подключения в обратном направлении, иначе частотомер и датчик будут сгореть. Чтобы обеспечить безопасное использование частотомера, подключите предохранитель 2A к выходной клемме.Обратите внимание на водонепроницаемость, влагостойкость, Пыленепроницаемость, огнестойкость, чтобы предотвратить сильное падение, вдали от сильных магнитных условий.
