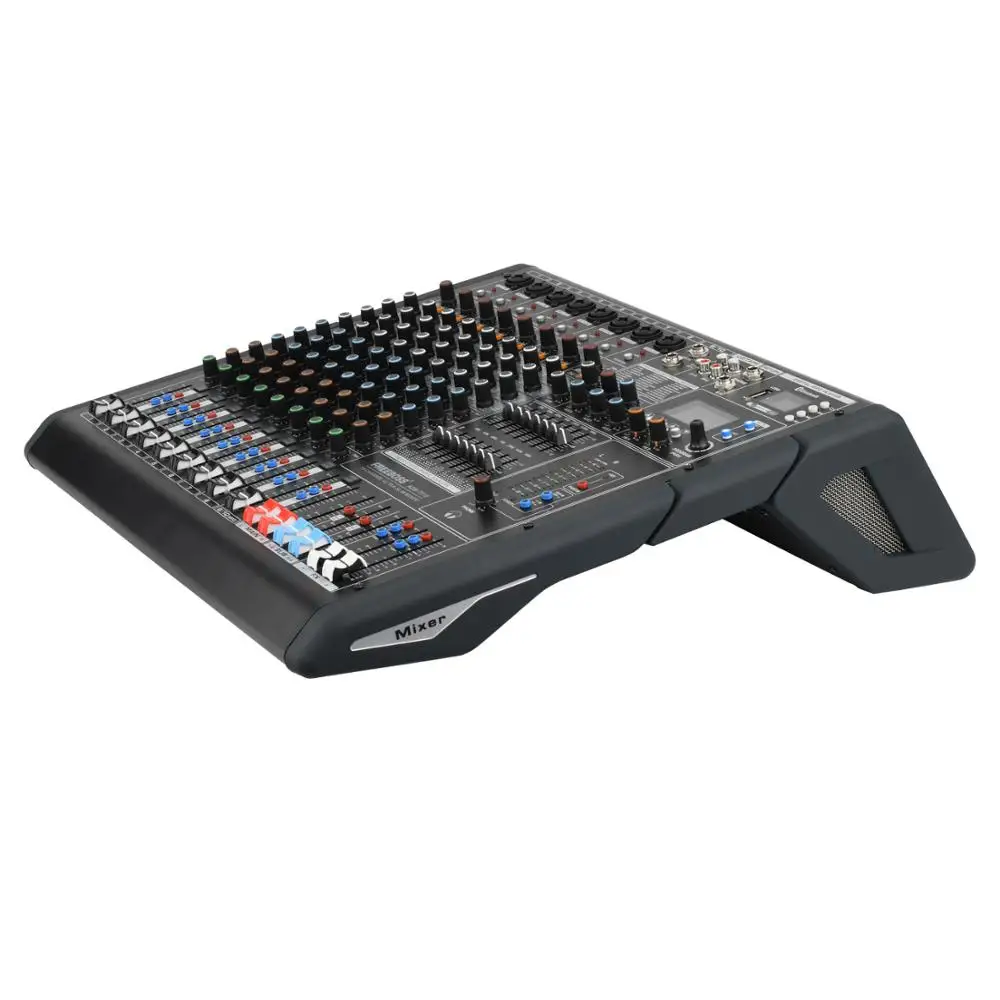

Freeboss ADM TF10 Сверхтонкий аудио микшер микшерная консоль USB запись караоке двойной 99

Freeboss ADM-TF10 ультра-тонкий аудио микшер микшерная консоль USB запись караоке двойной 99 DSP эффект фантом 10 каналов (8 моно + 1 стерео)

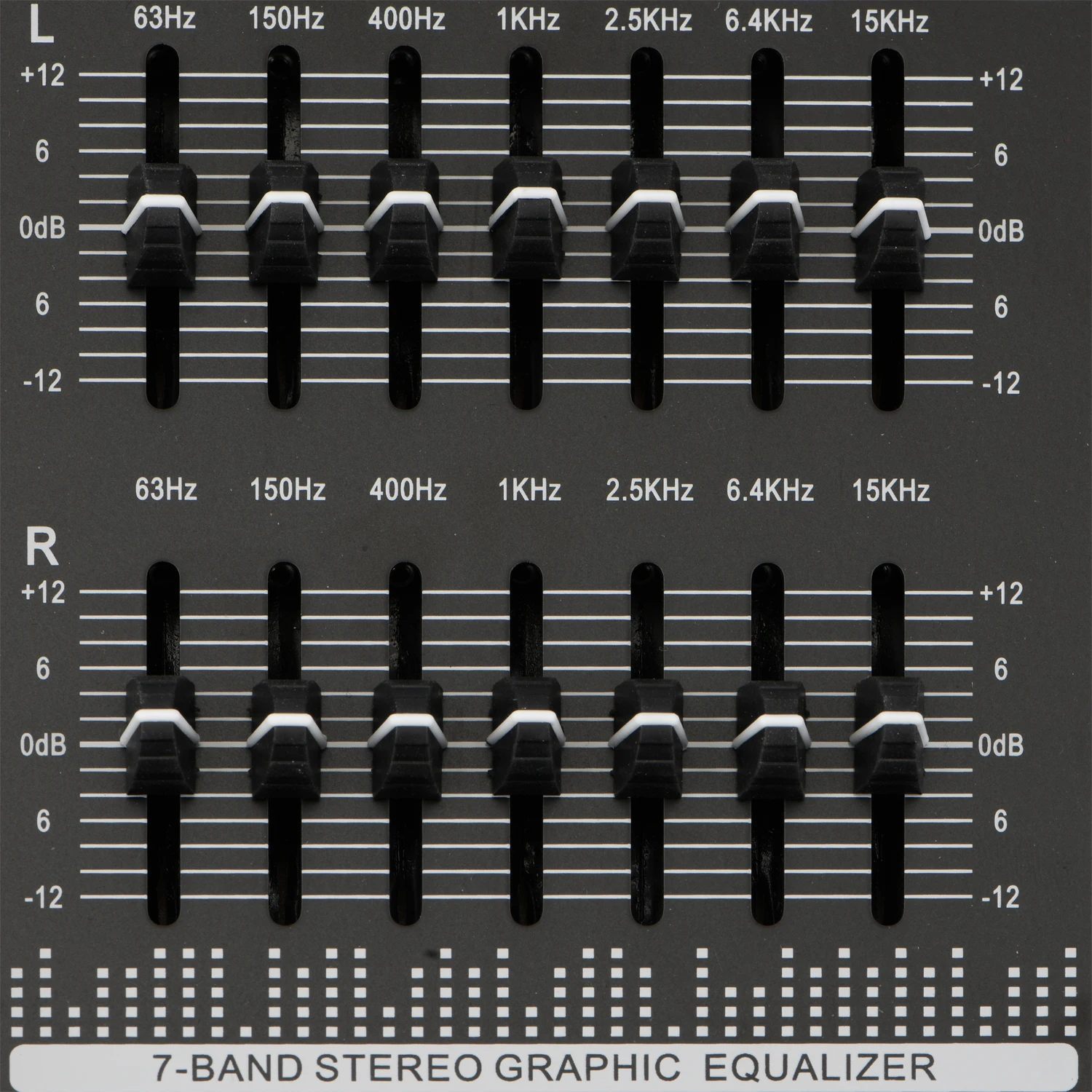

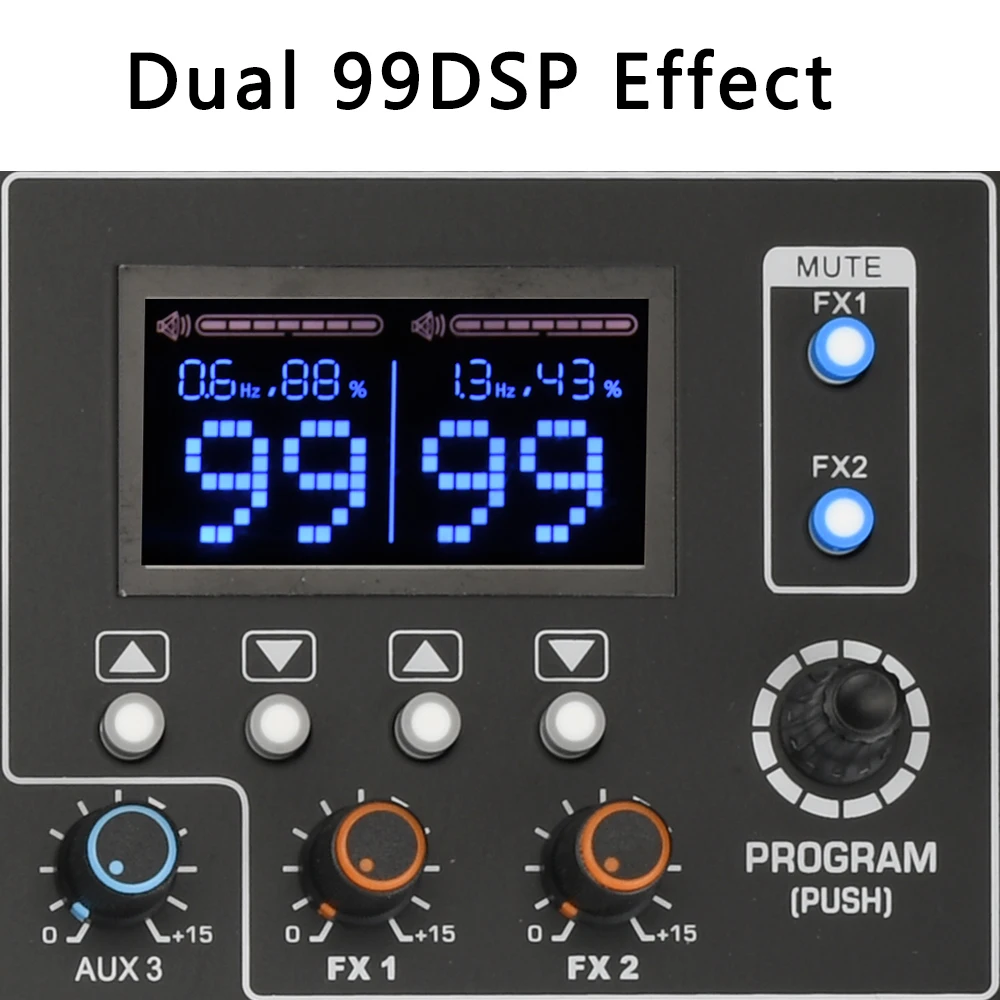

Основная точка: 1. 10 входной канал (8 подойдет как для повседневной носки, так + 1 стерео) 2.3 канала EQ (сВыравнивание средней тяги) +   Двойной 7 графический эквалайзер   3.  Двойной  99 DSP эффекты (32 бит стерео-Fx процессор) с OLED-экран 4. Воспроизведение через USB, запись 5. Функция Bluetooth   Двойной 99 DSP эффект Эффект 99 DSP     1-3 Hall 4-6 Plate 7-9 ярких комнат 10-12 теплых комнат Камера 13-15 Club 16-18 Церковный ревербератор 19-21 22-24 25-27 резервер Rev. 28-30 Slap Reverb 31-39 моно задержка 40-48 стерео задержка 49-57 стерео Echo 58-66 моно Echo 67-69 Классический хор 70-72 тяжелый хор 73-75 классический плотный цветок 76-78 79-81 Tremolo 82-84 Wah Переключатель передач 85-87 Phaser 88-94 95 искажений 96 Hall + задержка 97 пластин + задержка 98 хор + задержка 99 хор + реверб   OLED-экран   Как использовать эффект 1) Нажмите кнопку, чтобы выбрать нужный вам эффект. 2) Поверните ручку программы, чтобы отрегулировать эффект, а затем нажмите кнопку, чтобы подтвердить эффект. 3) Поверните главную ручку входа для регулировки громкости ввода эффекта 4) Поверните ручку входного входа канала для регулировки громкости входного канала 5) Настройка эффекта главного выходного регулятора.

  Функция USB 1). Меню USB A. Быстро нажмите «цикл» Б. Нажмите перед/далее и выберите то, что вам нужно: Музыка --- Bluetooth --- запись --- ПК --- система C. Нажмите паузу/воспроизведение в меню следующего уровня. 2) USB-музыкальная функция Нажмите Меню
Пожалуйста, nOte A. Режим воспроизведения: Повторите все
Повтор локального сигнала Повтор один      Случайный
RepСъемная папка          B. Встроенный эффект эквалайзера: Натуральный Рок Поп Классический Джаззи Страна



3) Bluetooth A. Нажмите «цикл» B. Нажмите «до/далее», чтобы найти «Bluetooth», затем нажмите кнопку «воспроизведение/пауза», чтобы подождать сопряжения. C. Включите функцию bluetooth вашего мобильного телефона, чтобы найти «MIX-MP3 BT» и «пару». 4) Воспроизведение через USB A. Вставьте USB-накопитель B. Нажмите кнопку, чтобы выбрать режим USB C. Отрегулируйте регулятор канала для регулировки громкости выхода канала D. Отрегулируйте главный регулятор для регулировки основной выходной громкости E. Регулировка канала EQ 5) запись USB-накопителя Вариант 1 ----- Длительное нажатие «цикл» для записиРежим Вариант 2 ----- a. Нажмите «цикл» в меню B. Нажмите «Pre» или «Next», чтобы найти«Запись», затем нажмите «воспроизведение/пауза» В режим записи



+ Фантомное питание 48 В

1) Включите главное фантомное питание.

2) Включите фантомное питание канала.

Пожалуйста, обратите внимание: A) фантомное питание + 48 В предназначено только для разъема XLR, не для разъема 6,3. B) при использовании динамического микрофона, пожалуйста, не включайте Фантом + 48 В, иначе динамический микрофон может сгореть.





Детали для ADM-TF10 Audio Mixer

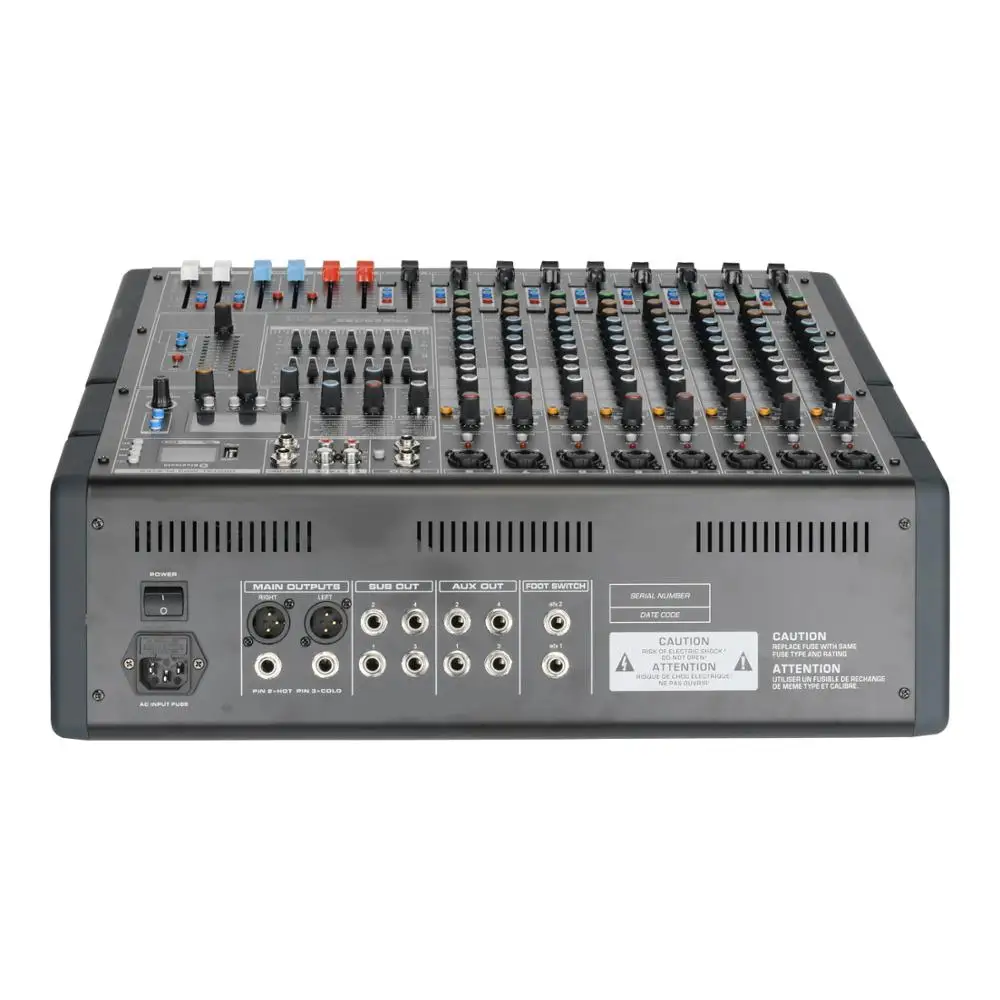

1. Выключатель питания 1) Используйте выключатель питания, чтобы включить микшерную консоль. 2) Выключатель питания всегда должен находится в положении «Off», когда вы собираетесь подключить устройство к сети. 3) чтобы отсоединить устройство от сети, вытяните штекер главного шнура. При установке устройства убедитесь, что штекер легко доступен.   2. Держатель предохранителя/Сетевая розетка IEC 1) Мощность питания: переменный ток 110V-240V 50/60Hz 2) предохранитель: выдувные предохранители должны быть заменены только такими же типами и номинальными предохранителями. 3) консоль подключается к сети через кабель, который соответствует установленным стандартам безопасности. Сетевое соединение выполнено с помощью кабеля с сетевым разъемом IEC. Соответствующий сетевой кабель поставляется с оборудованием. 4) Мы поставляем вилки ЕС и вилки США. Если вам нужен другой штекер, сообщите нам.   3/4. Выходные (L, R) Разъемы Эти разъемы доставляют стереовыход микшера. Вы используете эти разъемы, например, для подключения к Усилитель мощности вождения основных динамиков. 5. Выход (1-2, 3-4) разъемы. 6. Aux 1-2-3-4 Отправить Разъем для подключения Aux должен использоваться при подключении усилителя питания монитора или при активации Акустическая система монитора. Перед фейдером необходимо установить соответствующую дорожку aux. 7. Разъем для ножного переключателя 8. Разъемы входа микрофона/линейные входные разъемы 1) это комбинированная розетка. 2) Это сбалансированные входные разъемы для микрофона типа XLR. (1: Заземление; 2: горячий; 3: холодный) 3) Это сбалансированные входы телефонного разъема TRS. (T: горячий; R: холодный; S: Заземление). Вы можете подключить сбалансированный или неравномерная заглушки для телефона, чтобы эти разъемы. 9. + 48V phantom светодиодному Индикатору светильник При включении фантомного питания + 48 В загорисветильник светодиодный индикатор. Если Вы выключите питание, светильник выключится. 10. + 48 В переключатель фантомного питания 1) Включите/выключите фантомное питание для каждого канала 2) Включите переключатель, когда вы используете конденсаторный микрофон. + Источник питания постоянного тока 48 В для контакта 2 и контакта 3 типа He XLR. 3) фантомное питание не требуется, убедитесь, что переключатель выключен.





11. Разъемы линейного входа Это сбалансированные линейные входы телефонного разъема TRS. Вы можете подключить сбалансированный или неравномерная заглушки для телефона, чтобы эти разъемы.   12. 2Trak in Этот разъем должен быть подключен к кассетной плате при возврате.   13. REC Этот разъем должен быть подключен к кассетной плате при записи смешанного выхода.   14. Разъем для телефона Подключите пару наушников к выходному разъему телефонного типа TRS.   15. Возврат и отправка стерео Aux Его можно использовать для подключения всех видов снаружи.   16. Контроль отделки 1) регулирует уровень входного сигнала, чтобы получить лучший баланс между соотношением S/N и динамическим диапазоном, 2) Отрегулируйте коэффициент усиления так, чтобы пиковый индикатор 9 загорался только иногда и на короткое время на наиболее входных переходных веществах. 3) шкала от 60 до + 10-это Диапазон регулировки входного микрофона. Шкала от-40 до + 10 представляет собой диапазон регулировки линейного входа. 17. Переключатель коврика Уменьшает чувствительность сигнала каждого канала 20 дБ 18/19/20. Эквалайзер (высокий. Средний и низкий) 3 1) Этот трехполосный эквалайзер регулирует высокий канал. Полосы средней и низкой частоты. 2) установка ручки в положение «0» дает ровный отклик в соответствующем диапазоне. 3) поворот ручки вправо усиливает соответствующий диапазон частот, при повороте влево ослабляет полосу. 21. Управление через AUX 1) Отслеживайте и передавайте сигналы через систему управления с одного или нескольких каналов и сокращайте эти сигналы в так называемую шину. 2) этот сигнал шины отправляется на разъем aux send (для контроля приложений: MON Out) 3) в последнем чехол, возврат может быть возвращен в консоли через aux возврата разъемы. 22. Управление FX Вспомогательная отправка помеченного FX предлагает прямой маршрут к встроенному процессору эффектов и, следовательно, является после отключения и после отключения звука. 23. Управление панорамой 1) Управление панорамой определяет положение канального сигнала в стереоизображении. 2) при работе с подгруппами вы можете использовать регулятор панорамирования, чтобы назначить сигнал только на один выход, что дает вам дополнительную гибкость в ситуациях записи.



24. Микс Пресс переключатель, можете использовать смесь L-R из тонкого стекла. Во время стерео L-R переключатель для толкания, вы не сможете использовать микс L-R с тонкой оправой   25. SUB 1-2 Нажмите на переключатель, можно использовать фейдер SUB 1-2.   26. SUB 3-4 Нажмите на переключатель, можно использовать фейдер SUB 3-4.   27. Канальный фейдер Это функция регулировки громкости сигнального соединения в каждом каналеИ отрегулируйте громкость вывода вместе с мастер-фейдером. Нормальная работа вОтметка «0», обеспечивая 4 дБ коэффициента усиления выше этой точки, если это необходимо.   28. Бесшумный переключатель Вся выходная мощность от эффекта включена, когда переключатель отключен и отключен, когда переключатель выключен.   29. Соло переключатель 1) Этот удобный переключатель позволяет слышать сигналы через наушники илиКонтрольная комната без необходимости направлять их в основную смесь. 2) вы даже неНеобходимо подключить Фейдер канала. 3) люди используют Соло для прямой трансляцииПредварительный просмотр каналов, прежде чем вставить в микс, или просто посмотрите, чтоОпределенный канал работает в любое время во время сеанса. 3) Вы можете использовать только какМного каналов в то время, как вам нравится.   30. Основная кнопка смешивания Прессованные статус, сигнал будет отправлен к стерео основной L-R шины. 31. Основной микс-фейдер Это мастер-фейдер для регулировки громкости выхода влево/вправо. 32. Выход Group1-2, 3-4 с тонкой оправой Отрегулируйте выходной уровень группы 1-2,3-4. 33. FX отправка Fader Уровень входного сигнала с эффектом управления. 34. SUB1-2, 3-4 Нажмите на переключатель, можно использовать фейдер SUB 1-2,3-4. 35. Микс 36. Изображение эффекта Вид эффектора. 37.Effct выбор кнопки Нажмите на переключатель, чтобы выбрать эффект. 38. Управление FX 1) разъем Aux send (FX) поддерживает основной aux mix (от FX controls канала). 2) Вы можете подключить его к устройству с внешними эффектами для обработки шины FX. 3) обработанный сигнал может находиться на груди от устройства эффектов обратно в разъёмы возврата стерео Aux. 39. Настройки эффектора 40. FX беззвучный



41. Измеритель уровня Покажите уровень сигнала s strong   42. PHANTOM + 48 V переключатель 1) Этот переключатель включается и выключается фантомным питанием. 2) Когда переключатель находится на смесителе, источник фантомного питания 48 В для всех каналов с разъемами входа XLR mic.   43. Разъем для телефона Подключите пару наушников к выходному разъему телефонного типа TRS.   44. Светильник питания При включении фантомного переключателя + 48 В светильник будет   45. Индикатор уровня выходов Состояние при работе. Таким образом, вы можете увидеть состояние выхода через индикатор мастер уровня.

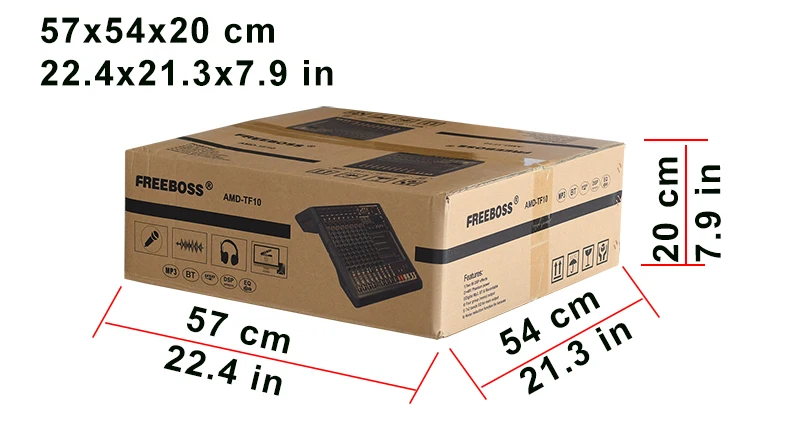

Посылка Упаковочный лист: 1x миксер 1x Кабель питания 1x Руководство пользователя 1x картонная коробка
