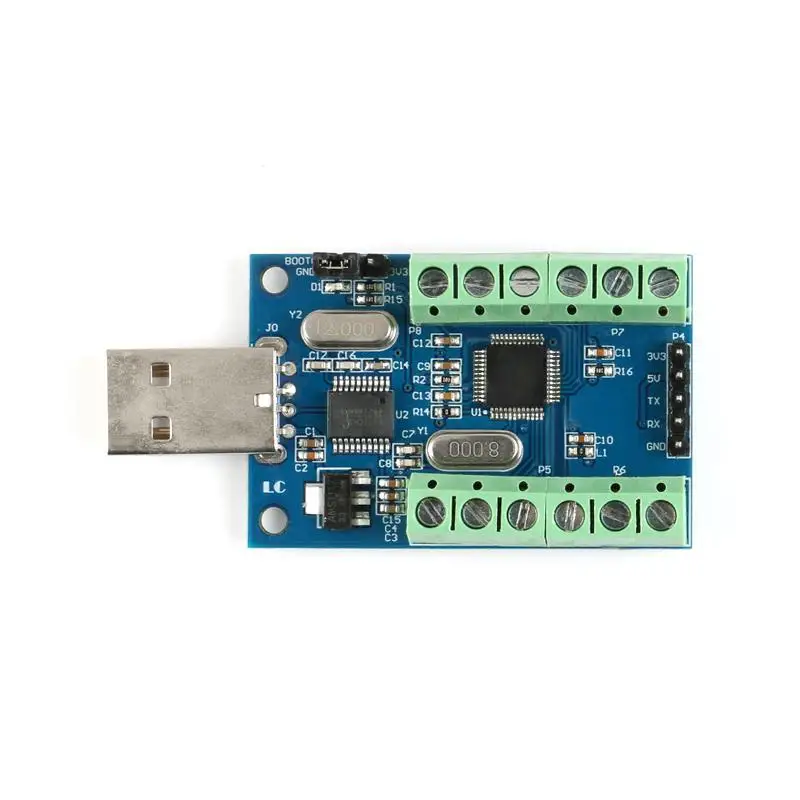

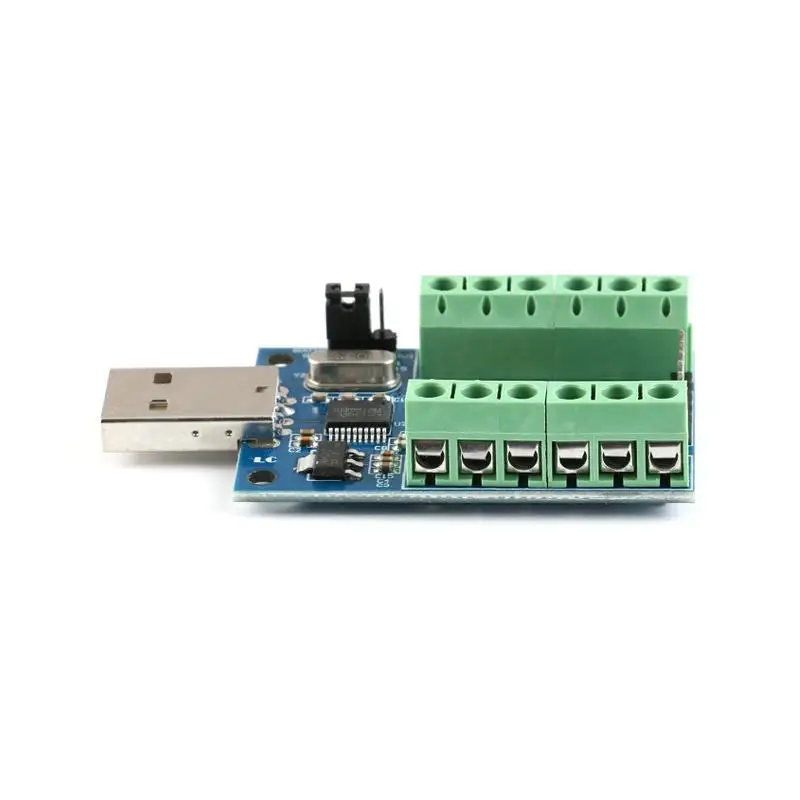

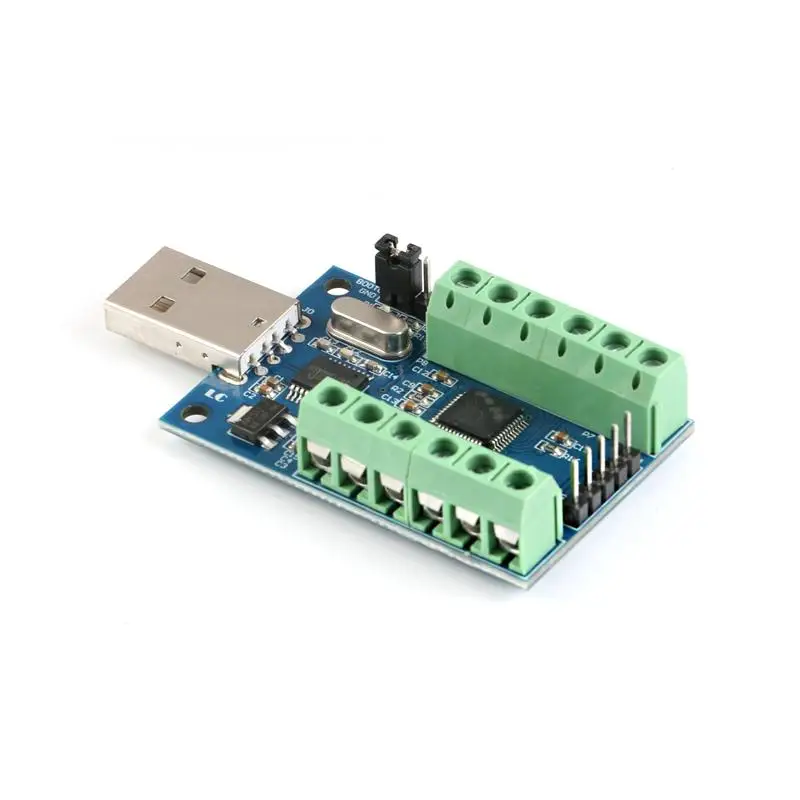

USB интерфейс STM32F103C8T6 10 каналов 12 бит|Запасные части| |

USB интерфейс STM32F103C8T6 10 каналов 12 бит|Запасные части| |

Установите драйвер CH340 с чипом последовательного порта USB, подключите модуль к компьютеру, IN0-IN9 подключен к положительному напряжению выборки, GND подключен к отрицательному напряжению выборки (т. Е. Обычная обработка), откройте помощник последовательной отладки, выберите правильный com-порт и скорость передачи данных (115200), Вы можете просмотреть результаты выборки AD, результат выборки обновляется один раз в 500 мс, клиент может изменить это время на основе исходного кода.

В том случае, если вы хотите использовать внешний MCU для того, чтобы получить данные выборки напрямую, вы можете подключить 3,3 V, RX, TX и GND MCU для 3,3 V, TX RX, И GND модуля. Конечно, это нормально, чтобы поставить модуль с 5 В. Протокол передачи данных можно найти, взглянув на исходный код.

Если клиент хочет изменить исходный код, перепрограммируйте программу.

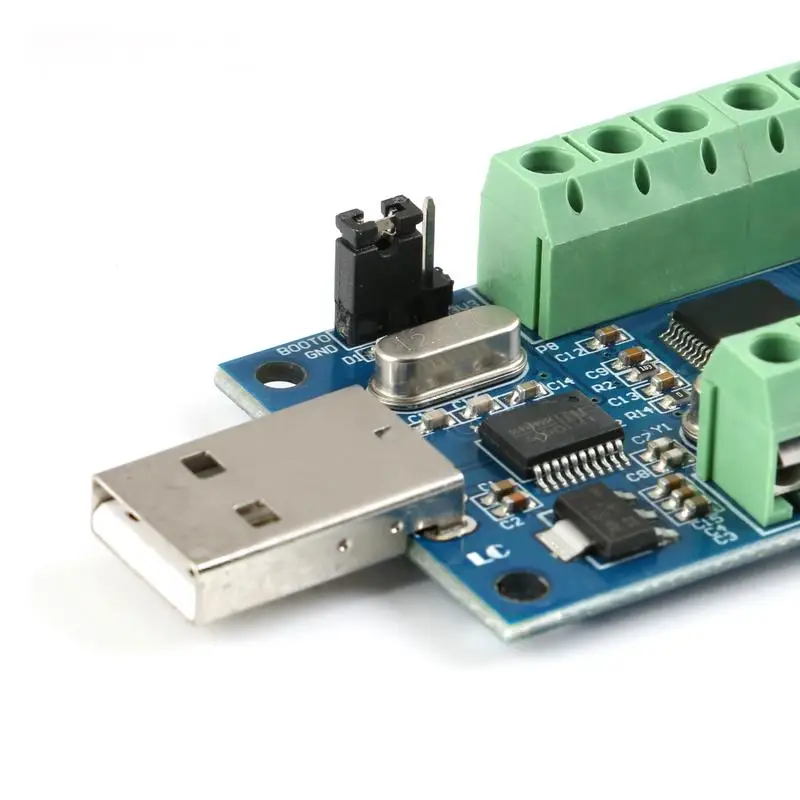

Метод выглядит следующим образом: вставьте модуль в usb-порт компьютера, вставьте колпачок перемычки в модуль в конец 3V3 (обратите внимание, что он должен быть подключен обратно к GND после завершения программирования), откройте флимку программного обеспечения программирования, откройте файл hex, Установите номер порта и волну. Для соответствующих параметров, таких как специальная скорость, нажмите & ldquo; Начните программирование и rdquo; Затем используйте пинцет для зажима двух концов конденсатора C9 (эквивалент сброса).

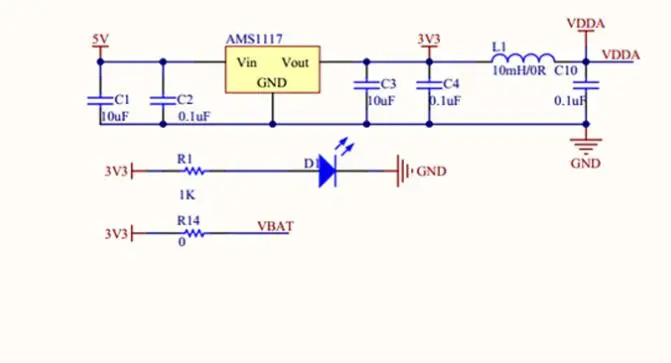

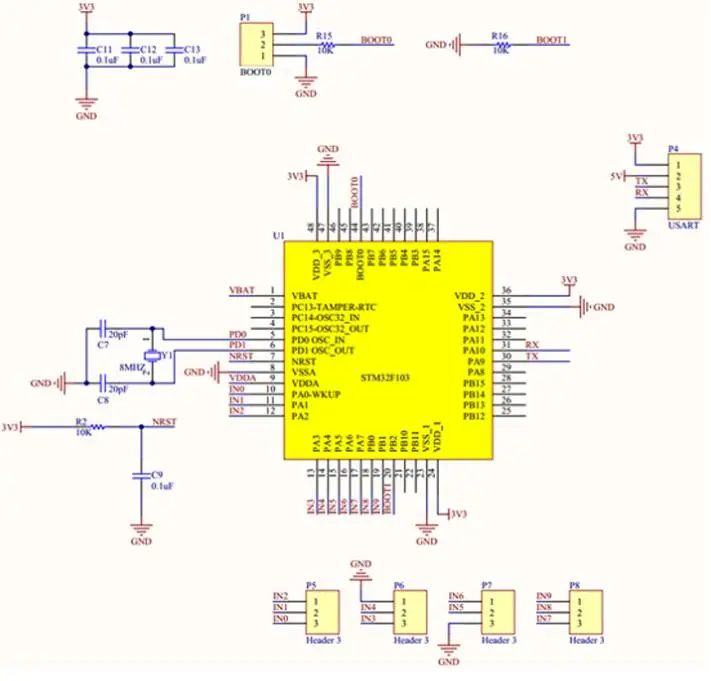

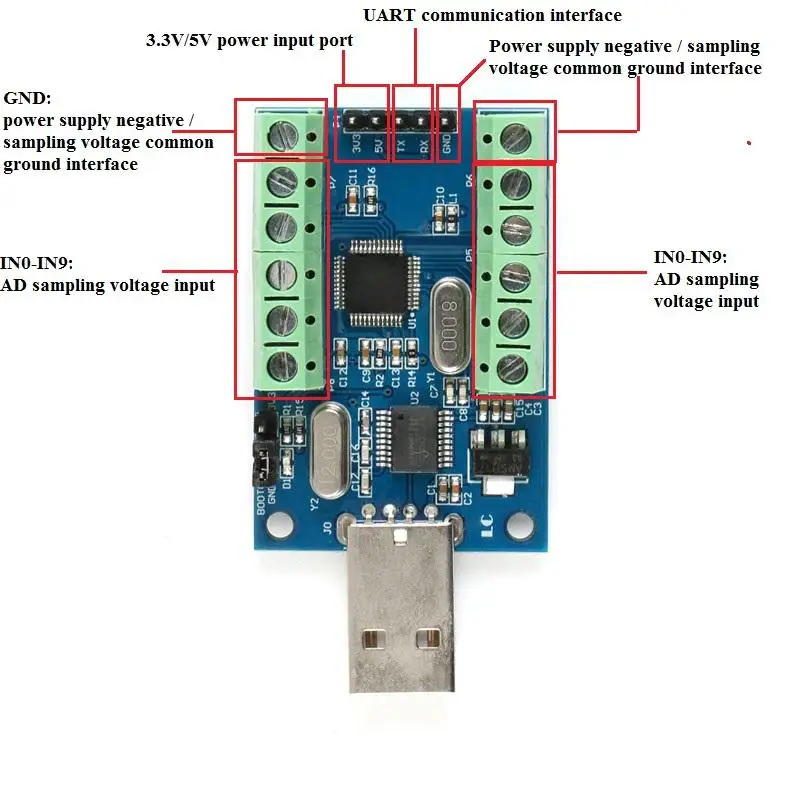

Схема:

Предостережение:

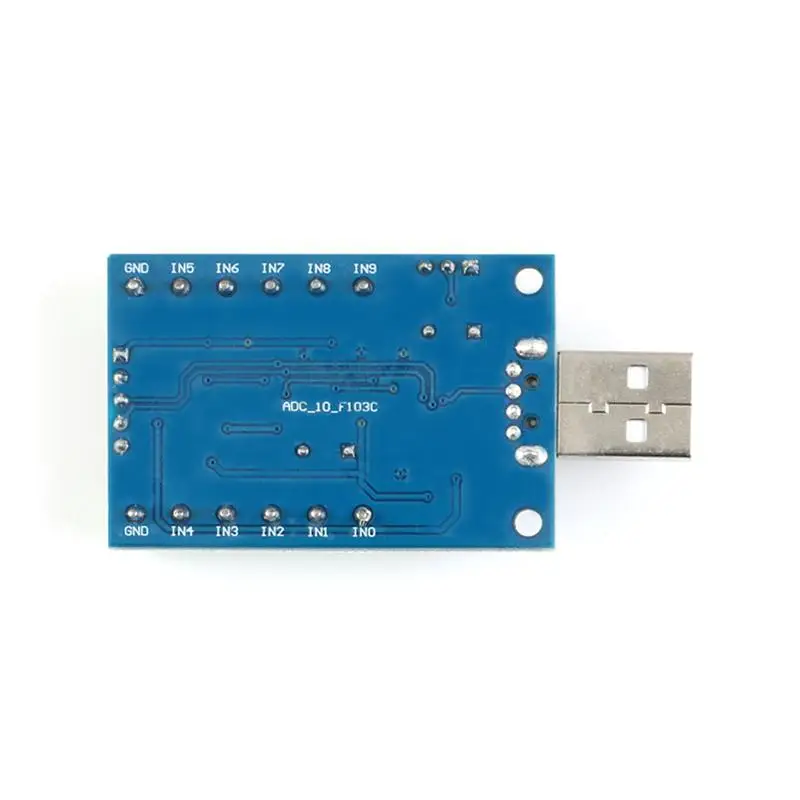

Входные клеммы напряжения выборки IN0-IN9 могут быть подключены или только частично подключены. Когда определенный канал не имеет входного напряжения выборки, выход канала является случайным значением, и неиспользованный порт также может быть изменен сам по себе как обычный порт ввода/вывода.

Напряжение б/у не должна превышать 3,3 V, в противном случае, есть вероятность повреждения чипа.
