Характеристики

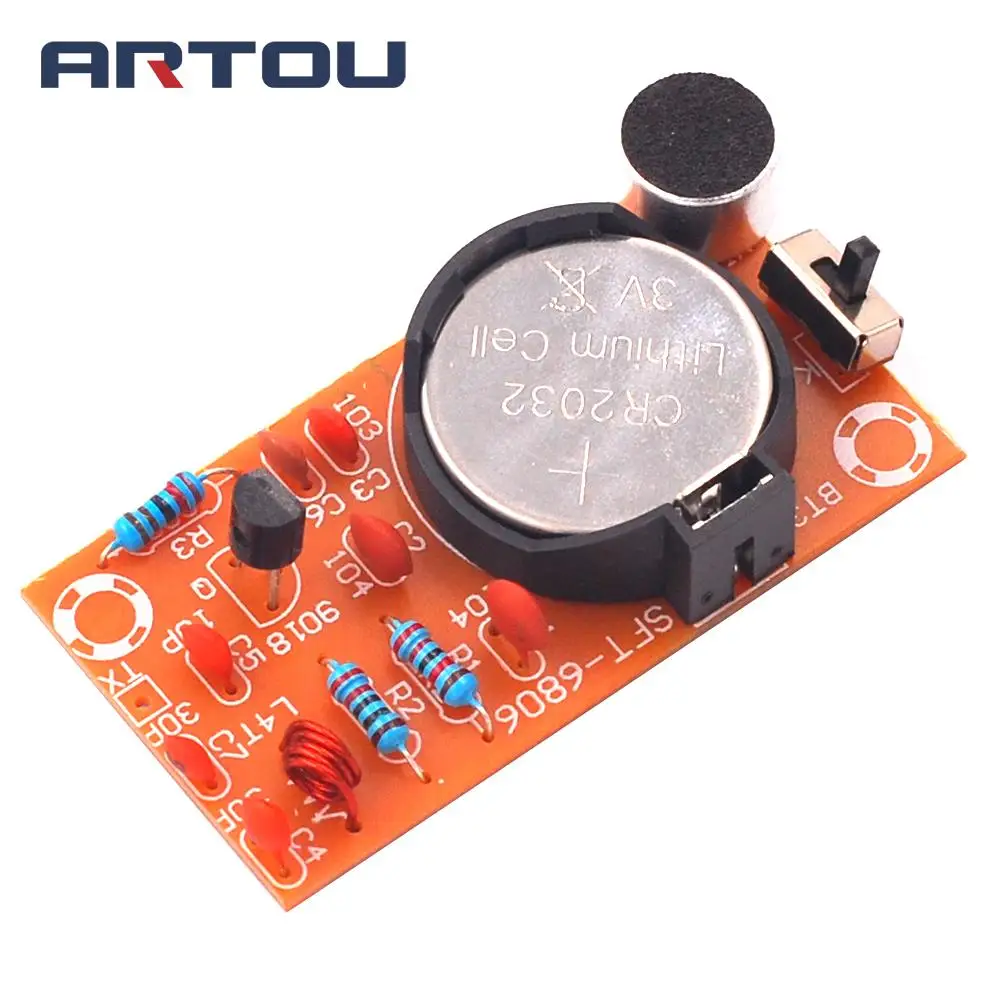

Простой комплект для электронных тренировок запчасти микрофона FM передатчик
Описание товара

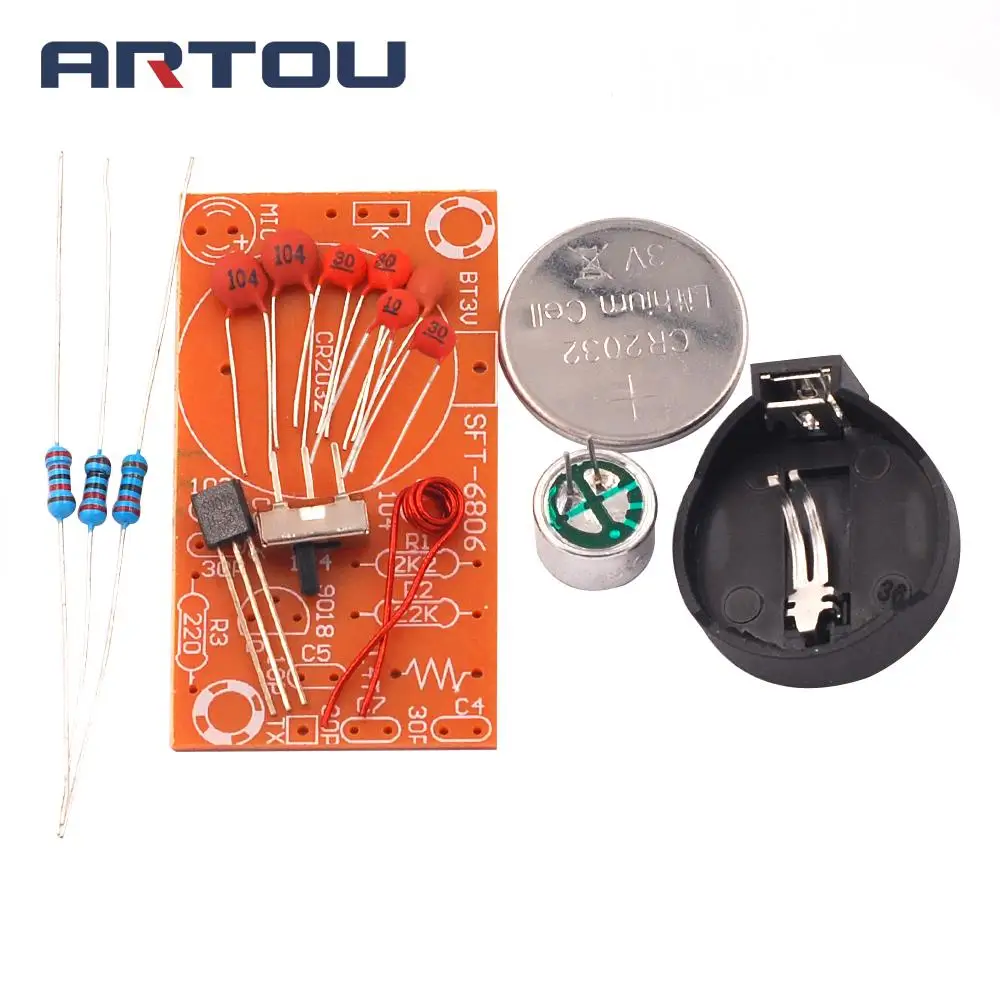

Комплект параметры:
Частотный диапазон: 88 МГц-108 МГц
Рабочее напряжение: 3 в (с аккумулятором на кнопке CR2032, привнесите свой собственный)

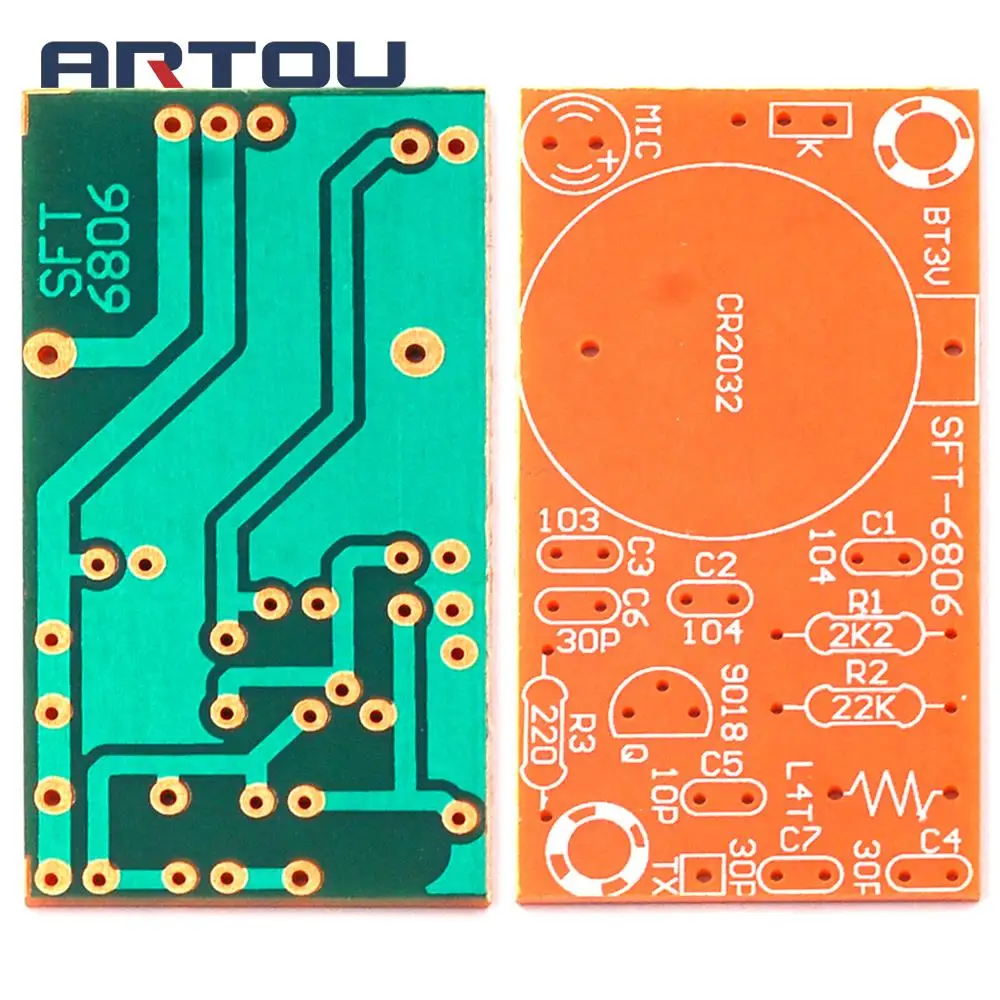

Печатная плата Спецификация: 48*27 мм Толщина: 1,6 мм
Этот простой комплект для fm-радио и микрофона доступен по рыночному запросу, который подходит для начинающих и может значительно улучшить радио-мастерство. Комплект имеет характеристики разумной конструкции цепи, дальность передачи, долгий срок службы и низкое энергопотребление, а схема проста и легка в изготовлении. Это хороший помощник для любителей радио, электронных майоров и профессиональных технических школ.

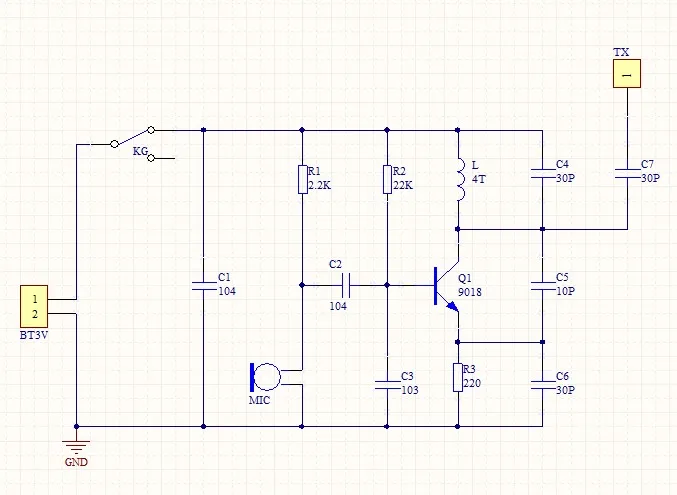

1. Микрофон eletret с положительными и отрицательными полюсами, обычно подключается к внешнему корпусу, является отрицательным полюсом. Его функция заключается в том, чтобы вызвать слабую вибрацию звуковых волн в воздухе и выводить тот же электрический сигнал, что и изменения звука.
2. R1-это резистор смещения микрофон eletret. С помощью этого резистора микрофон может выводить аудиосигнал. Это связано с тем, что микрофон сам оснащен основной схемой усиления FET, которая соответствует импедансу и улучшает выходную мощность. Микрофон не должен быть слишком чувствительным, в противном случае будет легко получить акустические отзывы, что приведет к самовоспламенному вою.
3. C2-это конденсатор, соединяющий аудиосигнал, который передает звуковой электрический сигнал микрофона, чувствительный выход к следующей стадии.
4. C3-фильтрующий конденсатор уровня основания для транзистора Q. С одной стороны, он фильтрует высокочастотного шума, с другой стороны, высокочастотный потенциал Q равен 0. Для высокочастотных цепей частотой выше 50 МГц Q является общей схемой усилителя. Это основа для окончательной осцилляции, потому что базовое состояние осциллирующей цепи заключается в том, что она должна иметь некоторый коэффициент усиления, а затем она имеет соответствующие отзывы, как правило, положительные отзывы.
5. R2-это предохранительный резистор транзистора, который обеспечивает меньший базовый ток для Q, и Q будет иметь более крупный ток уровня излучателя через R3. Из-за текущего действия в R2 и R3, капли напряжения генерируются на соответствующих резисторах и работают друг с другом, и результат автоматически стабилизируется в определенном состоянии значения, который является постоянным излучателем.
6. R3-это сопротивление излучателя транзистора Q, который является устойчивой рабочей точкой постоянного тока и формирует высокочастотный резистор нагрузки сигнала с C6, который также входит в состав все высокочастотное колебание цепи.
7. C4 и L образуют параллельную резонансную цепь, которая играет роль регулировки частоты колебания. Емкость C4, диаметр катушки л, вертикальный угол, число витков, а толщина эмалированная проволока может быть изменен.
8. C7 представляет собой высокочастотный выходной конденсатор с разъемом сигнала, цель заключается в том, чтобы превратить высокочастотный сигнал в радиоволны в небо. Таким образом, антенна предпочтительно расположена вертикально вверх, предпочтительно иметь длину, равную длине волны или целому множеству радиоволновой частоты, и ее следует расширить, без металлической блокировки. Описание: длина волны равна обратной частоте, частота меняется, а длина волны также меняется. Конкретная длина антенны также связана с выходным сопротивлением и толщиной антенны. Это достаточно для того, чтобы подобрать сечение проволоки под любительской линии. Если вы хотите найти самое дальнее расстояние, вы можете сделать больше. Вы можете экспериментировать с техника, и расстояние запуска может легко достигать 50 метров.
9. C5 представляет собой отзывы о конденсаторе и является ключевым элементом запуска цепи. При анализе высокочастотный состояние этой схемы, собиратель транзистора Q-выход, излучатель выполнен в вход переменного тока, и выходной сигнал применяется ко входу через C5, который производит сильные положительные отзывы, что, безусловно, вызывает колебания. Это трехточечный колебаний схема конденсатор с алюминиевой крышкой.
10. C1 является фильтрующим конденсатором питания, который обеспечивает петлю для сигнала переменного тока и уменьшает внутреннее сопротивление переменного тока источника питания.
Отладка и установка
После того, как все компоненты были припаянными, next work в основном заключается в том, чтобы отлаживать частоту колебания: Включите мобильный телефон или радио, которое может получить fm-радио, а затем включите микрофон, удерживайте микрофон и плавайте или кричите на микрофон, лицом к радио. Поиск станции до тех пор, пока ваш голос не будет слышен по радио. Если вы все еще не можете получить свой собственный звук во всей частотной полосе (т. Е. 88-108 МГц), тщательно Используйте неиндуктивный бамбук, чтобы перемещать расстояние между колеблющейся катушкой L. Когда вы двигаетесь, просто тяните или сжимайте расстояние между каждой катушкой. Поскольку числовая погрешность электронного элемента может влияет на частоту передачи, если натяжение регулировочной катушки по-прежнему не является эффективным, сварка L увеличивается на один поворот или снижена на один, И приведенная выше Регулировка была продолжена после повторной сварки. Для увеличения расстояния передачи, другой провод сварен как антенна на TX. Конкретная длина может быть определена в соответствии с эффектом на момент отлаживания.
Примечание: осциллирующая Катушка-это изолированный эмалированный провод. При сварке карандаши с отклейте изоляционная краска на концах сварочный аппарат для сварки. Его можно намотать вокруг линии заправки на водной основе или заправки на водной основе, сначала 6 витков, Конкретное количество витков определено в соответствии с пусконаладочным устройством.
