TCRT5000 TCRT5000L светоотражающий ИК-инфракрасный оптический датчик Фотоэлектрические переключатели модуль датчика трека для отслеживания умного автомобиля

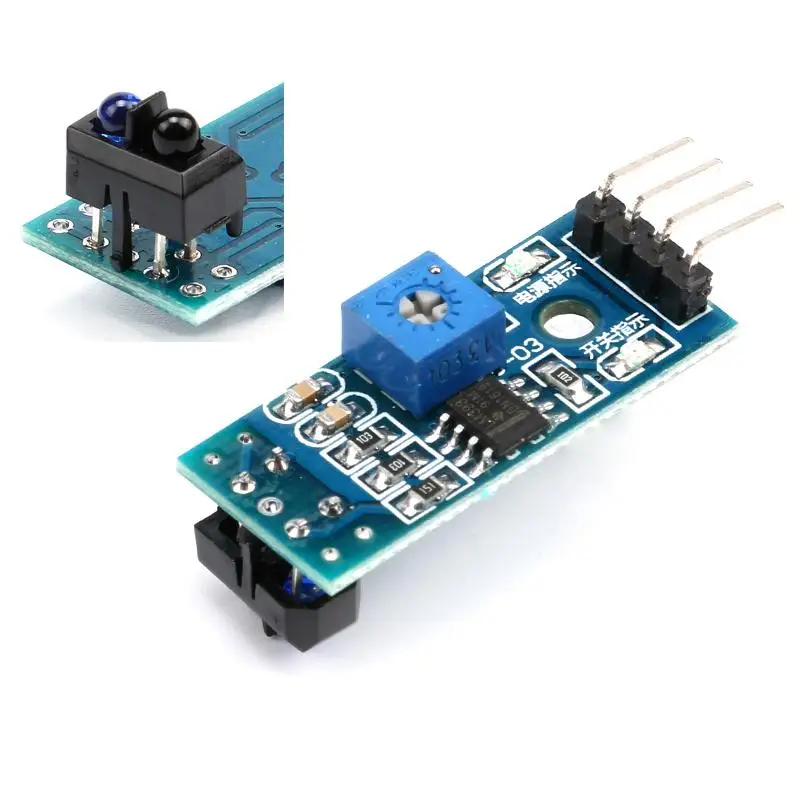

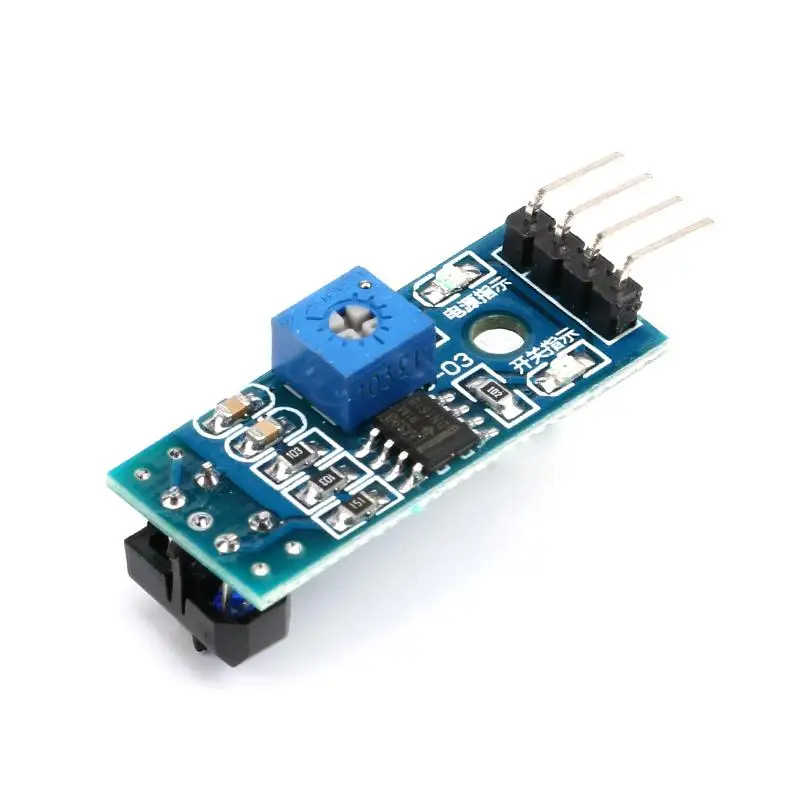

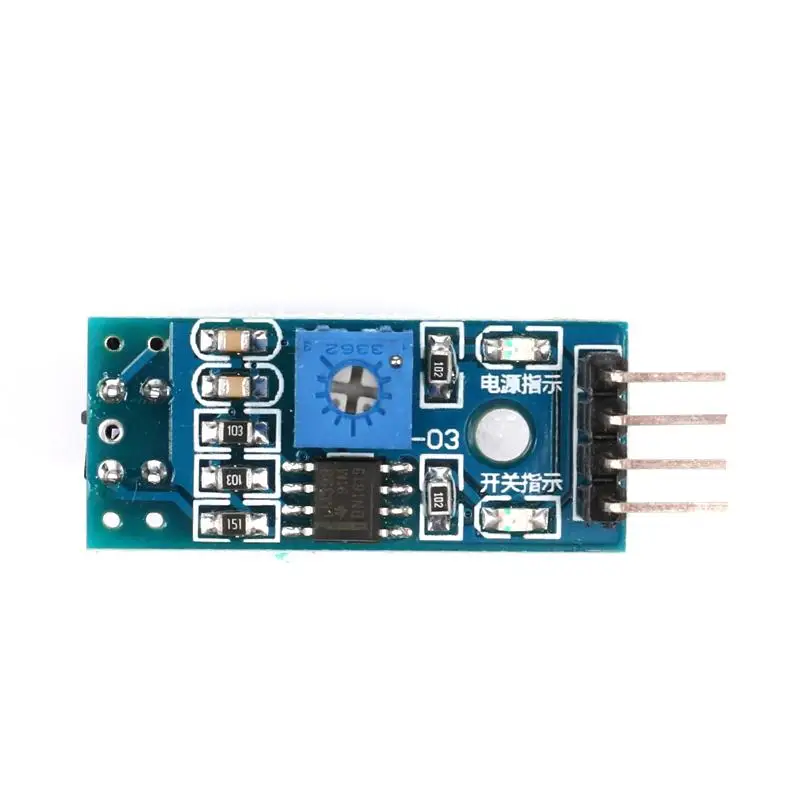

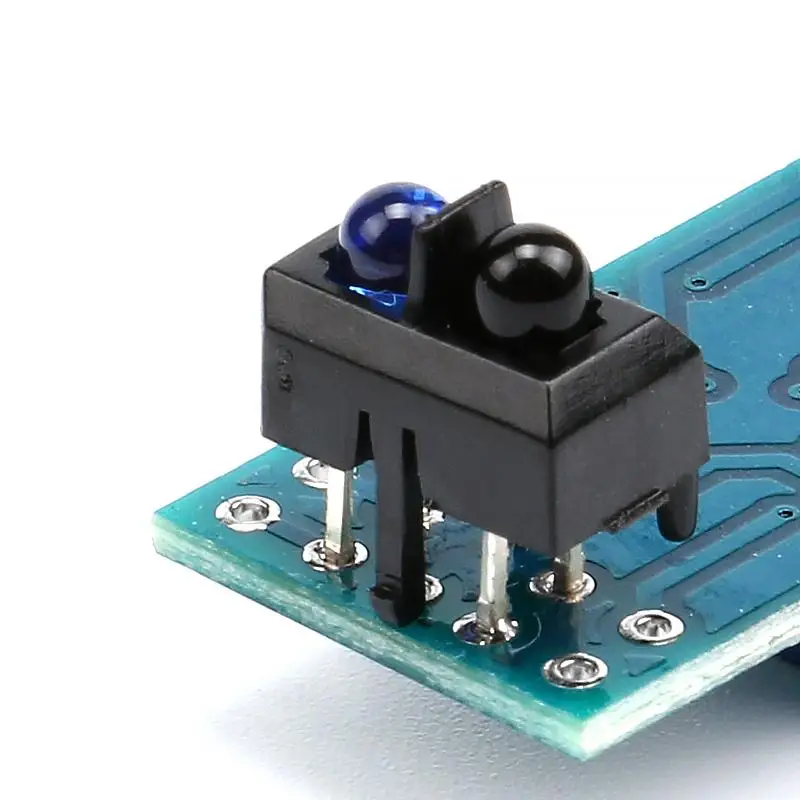

Датчик отражения TCRT5000-это фотоэлектрический датчик, который интегрирует излучение и прием. Он состоит из инфракрасного светильник-светодиод и NPN инфракрасный сквозное отверстие. Расстояние отражения обнаружения составляет 1 мм-25 мм. Датчик специально оснащен фиксированным монтажным отверстием M3. Направление регулировки и фиксация удобны и просты в использовании. Используется компаратор LM393 с широким напряжением. Сигнал чистый, форма сигнала хорошая, и способность к вождению сильна, превышает 15 мА. Он может быть применен для избегания препятствий робота, отслеживания белой линии или черной линии, черной линии в белом фоне, белой линии в черном дне и является необходимым датчиком для линейного охотничьего робота. Измерение трубопровода, измерение импульсного отбора данных, факс машина Шредер обнаружения бумаги и много других случаев

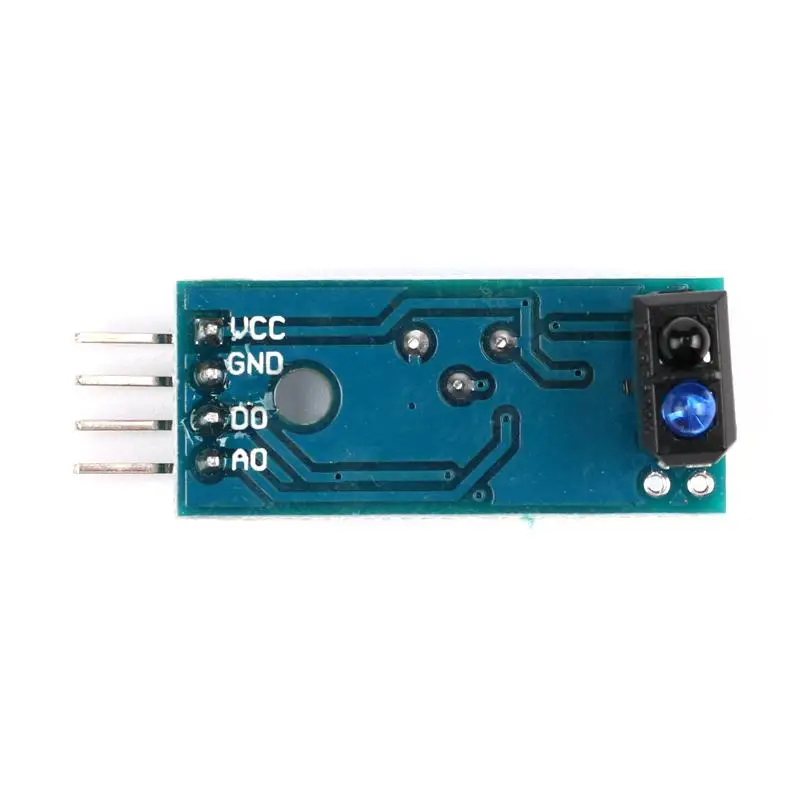

Подключения VCC (3,3 V-5V) и GND, модуль питания индикатор будет светильник, при помощи инфракрасного излучения, светодиод на TCRT5000 датчик будет постоянно излучать инфракрасные лучи. Когда излучаемые инфракрасные лучи не отражаются назад или назад, но интенсивности недостаточно, инфракрасная приемная трубка всегда находится в выключенном состоянии. В это время выходной конец модуля высокий, что указывает на то, что диод всегда выключен; Когда Обнаруженный объект появляется в диапазоне обнаружения, инфракрасный светильник отражается сзади и интенсивность достаточно велика, и инфракрасная приемная трубка насыщена. Выход модуля низкий, что указывает на то, что диод освещен. Интерфейс DO output может быть непосредственно подключен к порту IO микроконтроллера и, как правило, подключен к внешнему прерыванию. Аналоговый выход AO, когда инфракрасный сигнал передающей трубки получен приемной трубкой через отражение, сопротивление приемной трубки изменяется, который обычно отражается в виде изменения напряжения на цепи и обрабатывается после преобразования ADC или LM324. На выходе. Изменение сопротивления начинается с интенсивности инфракрасного сигнала, полученного приемной трубкой, и часто выражается с точки зрения цвета (отражения) отражающей поверхности, формы, И расстояние от принимающей поверхности отражающей поверхности.
