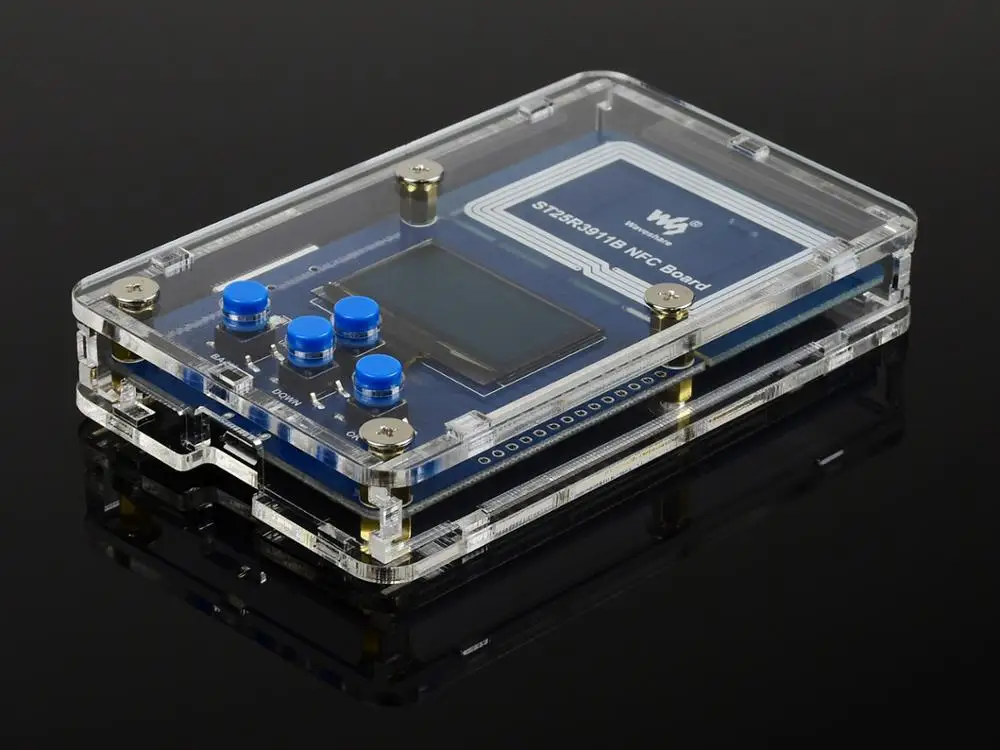

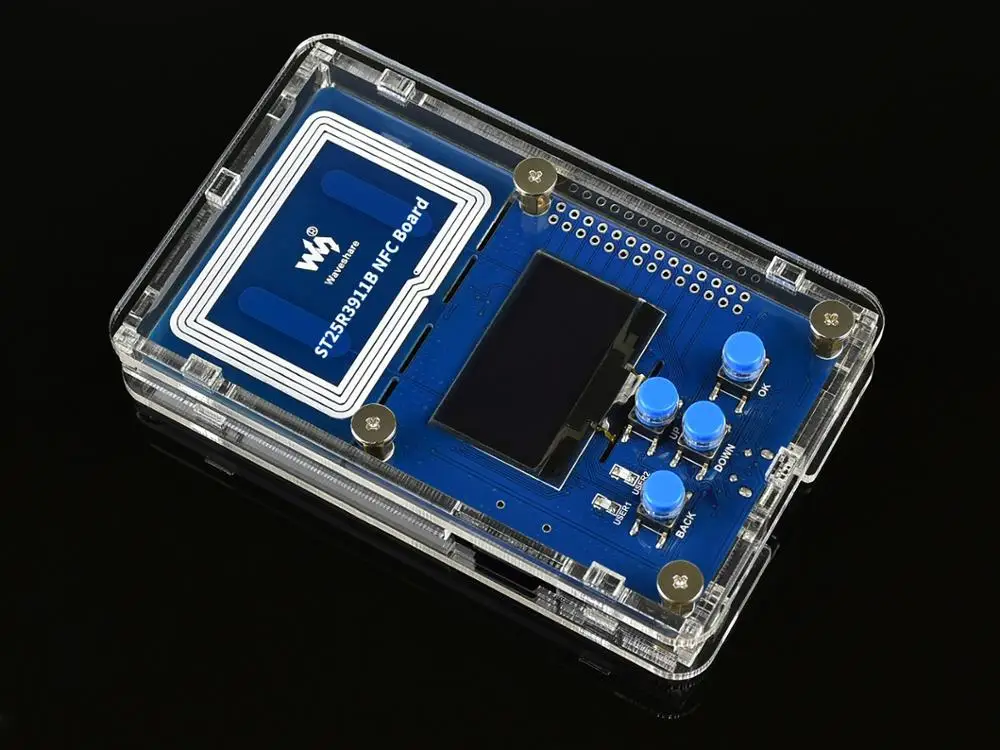

Плата NFC ST25R3911B поддерживает несколько протоколов контроллер STM32F103R oled дисплей для

ST25R3911B набор разработки NFC, NFC считыватель, STM32F103 контроллер, мульти NFC протоколы Обзор

Это набор разработки NFC, основанный на ST25R3911B, с контроллером STM32F103R, oled-дисплеем, кнопками пользователя и распространенными используемыми интерфейсами. Это ваш идеальный выбор для обучения и разработки приложений NFC.

Несколько протоколов NFC поддерживаются комплектом, с выходной мощностью до 1,4 вт, и функцией емкостного wakeup низкой мощности. Он подходит для приложений, которые требуют высокой производительности, гибкости и низкого энергопотребления, таких как контроль доступа, оформление билетов, промышленность, медицинское лечение, продукт потребления и так далее.

Особенности Поддержка нескольких протоколов: ISO18092, ISO14443A, ISO14443B , ISO15693, FeliCa™ Дифференциальная конструкция антенны, выходная мощность до 1,4 вт, более длинное расстояние обнаружения Встроенный маломощный ёмкостный датчик, позволяет распознавать и принимать емкостные wakeup, обнаруживая соседнюю карту без включения магнитного поля считывателя Контроллер STM32F103RBT6, легкий для обучения, оценки или прямой интеграции, не требует другого внешнего контроллера 1,3 "oled-дисплей, позволяет визуально работать Встроенная S RAM, дополнительное пространство для внутренней RAM Слот Micro SD, поддерживает внешнюю tf-карту для хранения данных для передачи через NFC 4x кнопок, 2x пользовательских индикаторов, удобен для отладки Встроенный интерфейс программирования, UART интерфейс отладки, прорыв все неиспользованные контакты IO для подключения других пользовательских периферийных устройств Индивидуальный акриловый чехол, защитный и пыленепроницаемый, выглядит лучше Поставляется с ресурсами разработки и руководством Технические характеристики Чип NFC: ST25R3911B Рабочая частота: 13,56 МГц Выходная мощность: 1,4 Вт (макс.) Интерфейс связи: SPI Поддержка протокола:
ISO18092 (NFCIP-1) Активный P2P ISO14443A, ISO14443B и FeliCa™ ISO15693 Другие индивидуальные протоколы (такие как MIFARE™ Classic) Напряжение источника питания: 5 В Рабочее напряжение: 3,3 В Что на борту

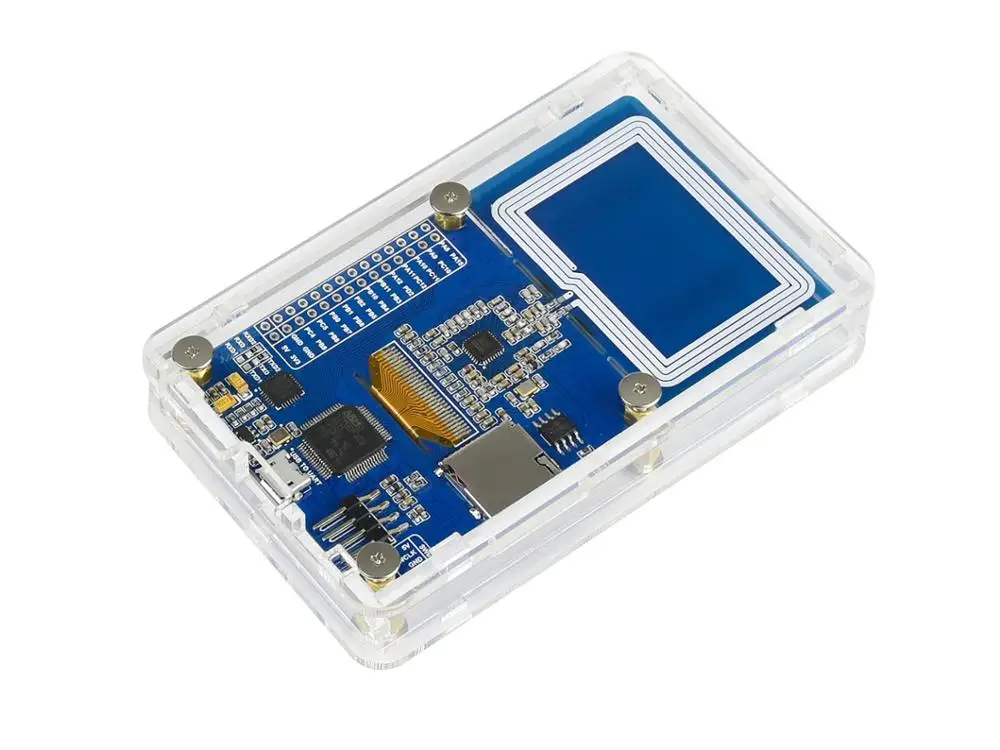

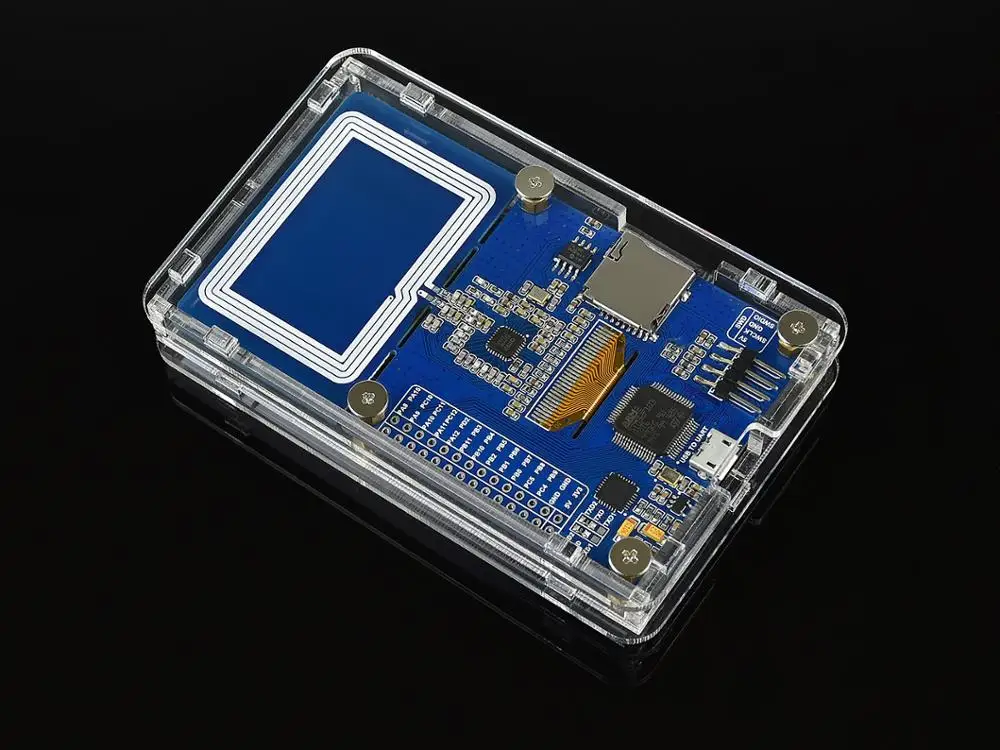

STM32F103RBT6
Ядро:ARM® 32-бит Cortex™-M3 Рабочая частота:72 МГц Рабочее напряжение:2,0 В-3,6 В Посылка:LQFP64 Воспоминания:128 Кб Flash, 20 КБ SRAM Коммуникационные интерфейсы:2 x SPI, 3 x USART, 2 x I2C, 1 x CAN, 1 x USB AD & DA конвертеры:2 x AD (12 бит, 16 каналов) ST25R3911B:Чип NFC, aka AS3911B 23LC1024:SRAM, 1 Мбит CP2102:USB в UART конвертер, для отладки SPX3819:3,3 В регулятор напряжения 1,3 "OLED:Синий дисплей, 128 × 64 пикселей, драйвер SH1106 4x кнопки пользователя: 2x пользовательские индикаторы MCU неиспользованные булавки Usb-порт UART Слот Micro SD Интерфейс программирования SWD NFC индукционная катушка Конфигурация штыря UART
RXD: подключен к RXD2 по умолчанию, изменяется к RXD1 через резистор 0Ω
TXD: по умолчанию подключен к TXD2, заменяется на TXD1 через резистор 0Ω Пример

Данный пример показывает ход обновления содержимого дисплея электронной бумаги с питанием от NFC. Требуемые товары:

ST25R3911B NFC плата (этот продукт) 4,2 дюйма электронная бумага с питанием от NFC (Не входит в комплект) Карта Micro SD 16 Гб (Не входит в комплект)

Размеры

Посылка

Вес:0,083 кг

ST25R3911B NFC плата x1 1.
