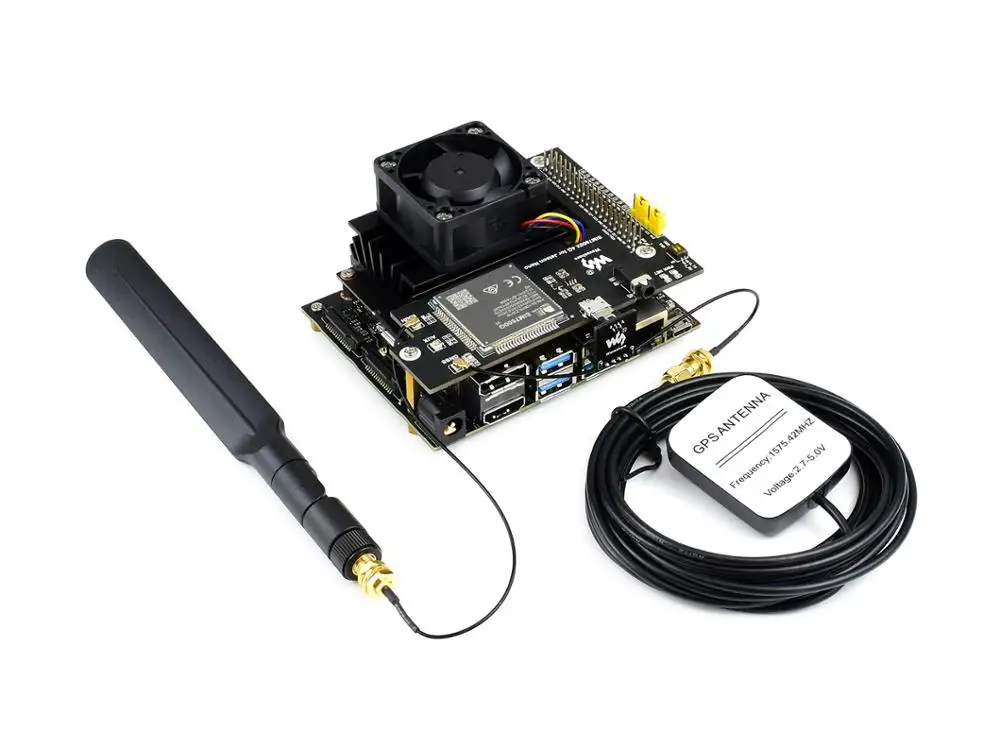

Глобальная версия для Jetson Nano 4G/3G/2G/GSM/GPRS/GNSS HAT Raspberry Pi довольно низкий расход

Запрещенные производителем модулей SIMCOM, мы не можем отправлять этот продукт или предоставлять техническую поддержку в следующие страны/регионы: Иран, Северная Корея, Куба, Пакистан, сирийский. 4G/3G/2G/GNSS Плата расширения для Jetson Nano, на основе SIM7600G-H, применима по всему миру Обзор

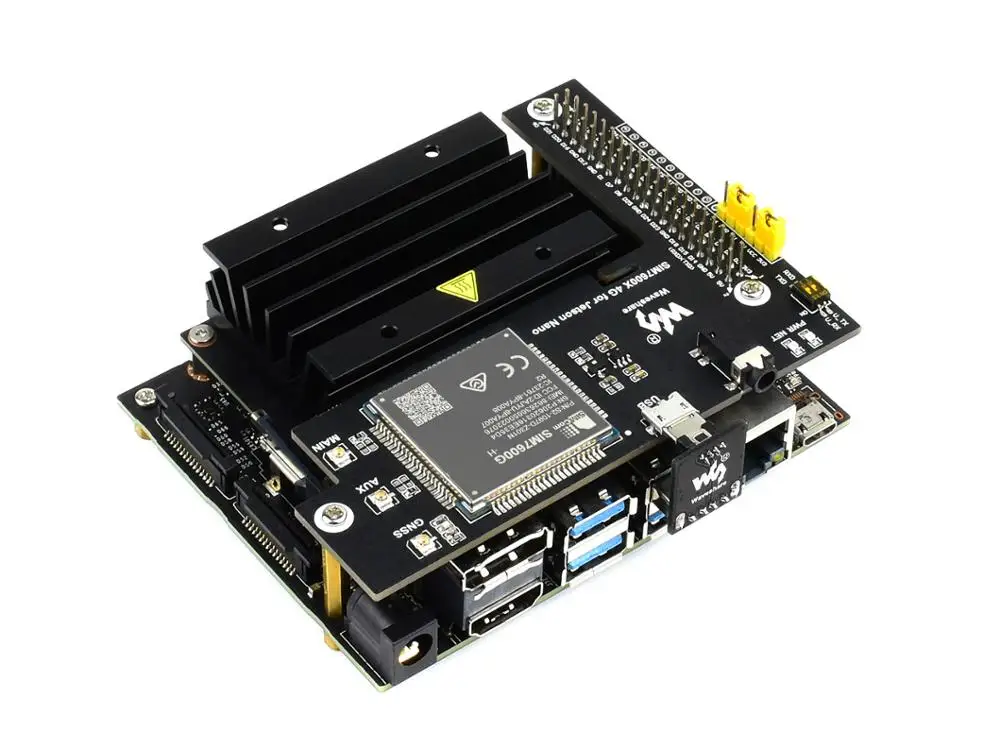

Это модуль связи 4G/3G/2G и позиционирования GNSS, разработанный для Jetson Nano, он поддерживает global LTE CAT4 до 150 Мбит/с для передачи данных по нисходящей линии, с довольно низким энергопотреблением.

Просто прикрепите его к набору разработчика Jetson Nano, легко Включите такие функции, как высокоскоростное соединение 4G, беспроводная связь, удаленный мониторинг видео, осуществление телефонного звонка, отправка SMS, глобальное позиционирование, И так далее.

Особенности 40PIN GPIO удлинитель для подключения Jetson Nano Поддержка набора номера, телефонного звонка, SMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д. Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32 Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты Бортовой 3,5 мм гнездо для наушников с наушниками и поддержкой микрофона, для того, чтобы сделать телефонный звонок 2x светодиодный индикатор, легко контролировать рабочее состояние Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps) Autobauding baudrate: 9600bps ~ 115200bps Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER) Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT Поставляется с ресурсами разработки и руководством (примеры для Jetson Nano/Raspberry Pi/Arduino/STM32) Коммуникационные характеристики LTE WCDMA / TD-SCDMA / CDMA 2000 Кромка GSM/GPRS Ремешок LTE-TDD B34/B38/B39/B40/B41
LTE-FDD B1/B2/B3/B4/B5/B7/B8
/B12/B13/B18/B19/B20/B25/B26/B28/B66 UMTS/HSDPA/HSPA + B1/B2/B4/B5/B6/B8/B19 GSM/GPRS/EDGE 850/900/1800/1900MH Излучающая мощность 0,25 W 0,5 W @ EGSM900
0,4 W @ DCS1800 2 Вт @ GSM900
1W @ DCS1800 Скорость передачи данных LTE CAT 4
Uplink≤ 50 Мбит/с
Downlink≤ 150 Мбит/с UMTS
Uplink≤ 384 кбит/с
Downlink≤ 384 кбит/с

HSPA +
Uplink≤ 5,76 Мбит/с
Downlink≤ 42 Мбит/с TD-SCDMA
Uplink≤ 128 кбит/с
Downlink≤ 384 кбит/с

TD-HSDPA/HSUPA
Uplink≤ 2,2 Мбит/с
Downlink≤ 2,8 Мбит/с CDMA2000/EVDO
Uplink≤ 1,8 Мбит/с
Downlink≤ 3,1 Мбит/с Кромка
Uplink≤ 236,8 кбит/с
Downlink≤ 236,8 кбит/с GPRS
Uplink≤ 85,6 кбит/с
Downlink≤ 85,6 кбит/с Sim-карта Обычная sim-карта (не входит в комплект) Подходящий регион Global 4G/3G/2G Технические характеристики GNSS Тип приемника 16-канальный Код C/A Чувствительность Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (БД) Холодный запуск: -148 дБм Время на первое исправление (открытый воздух) Холодный запуск: <35s Горячие старты: <1s Точность Позиции по уровню поверхности: <2,5 м КЭП Характеристики SMS и аудио SMS Поддерживаемые типы: MT, MO, CB, Text, PDU Хранение: USIM и ME (по умолчанию) Функция аудио Поддерживает Подавление эха Поддерживает шумоподавление Прочие характеристики Источник питания: 5 В Рабочее напряжение: 5V/3,3 V (настроенный через джемпер) Рабочая температура: -30 °C ~ 80 °C Температура хранения: -45 °C ~ 90 °C Что на борту SIM7600G-H Аудио декодер NAU8810 TXS0108EPWR переводчик напряжения:Переводит 3,3 V/5V в 1,8 V MP1482 чип питания RT9193-33 переводчик напряжения:Переводит 5V в 3,3 V 40PIN GPIO заголовок:Для подключения к Jetson Nano Developer Kit Слот для sim-карты:Поддерживает 1,8 V/3V сим-карты Интерфейс USB:Для тестирования команд, получения данных GPS позиционирования и т. Д. 3,5 мм наушники/разъем для подключения микрофона Разъем основной антенны Разъем AUX антенны Разъем антенны GNSS Индикатор состояния сети Индикатор питания Переключатель включения UART:
ON: Подключение UART портов SIM7600 и Jetson Nano
Выключение: Отключите UART порты SIM7600 и Jetson Nano Рабочее напряжение выбор перемычки:
VCC-3,3 V: набор рабочее напряжение 3,3 V
VCC - 5 В: установить рабочее напряжение как 5 В Конфигурация управления PWR:
PWR - 5 в: автозапуск SIM7600 для включения питания
PWR - D6: SIM7600 будет включен/выключен D6 pin Jetson Nano Размеры

Посылка

Вес:0,233 кг

Примечание: Jetson Nano не входит в комплект.

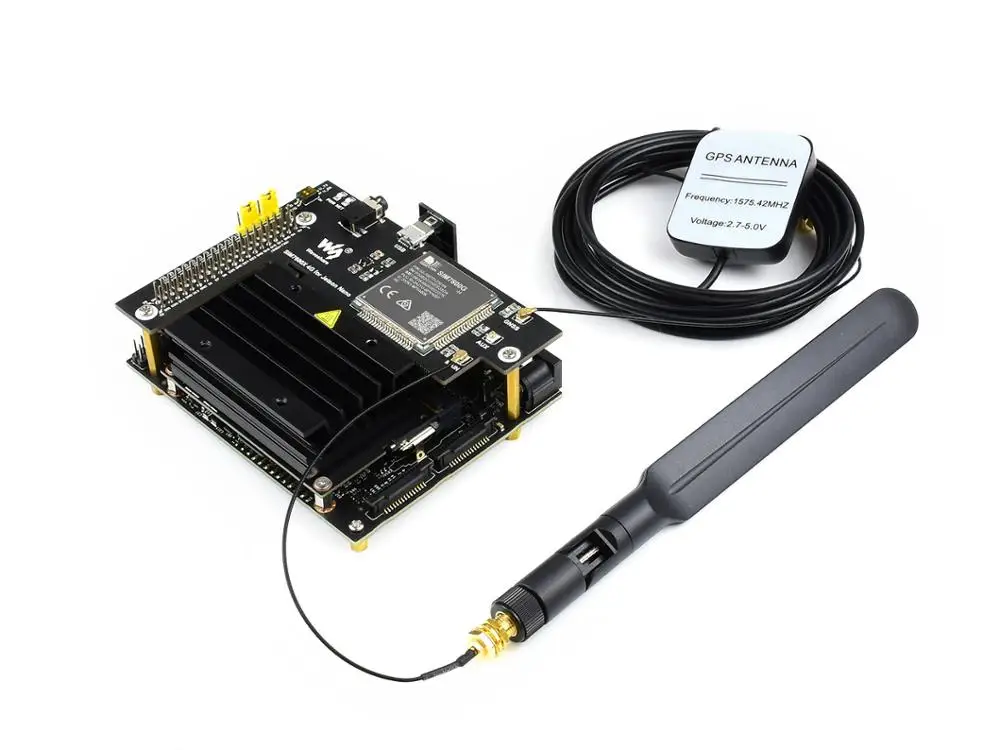

SIM7600G-H 4G для Jetson Nano x1 Антенна LTE x1 Внешняя антенна GPS (B) x1 Jetson Nano USB адаптер x1 Набор винтов (2 шт.) x1 1. 2. 3. 4. 5
