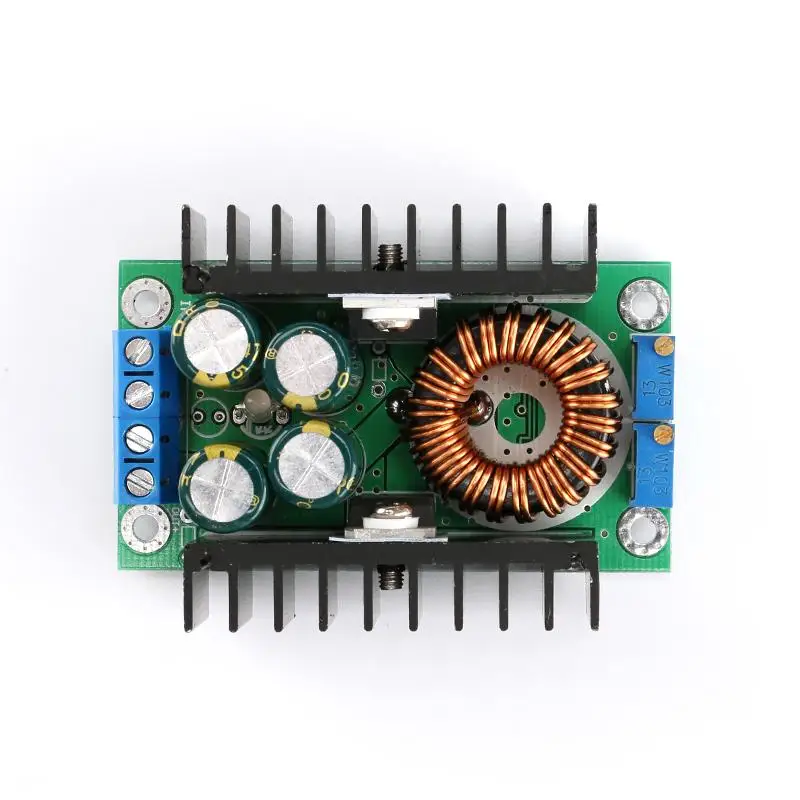

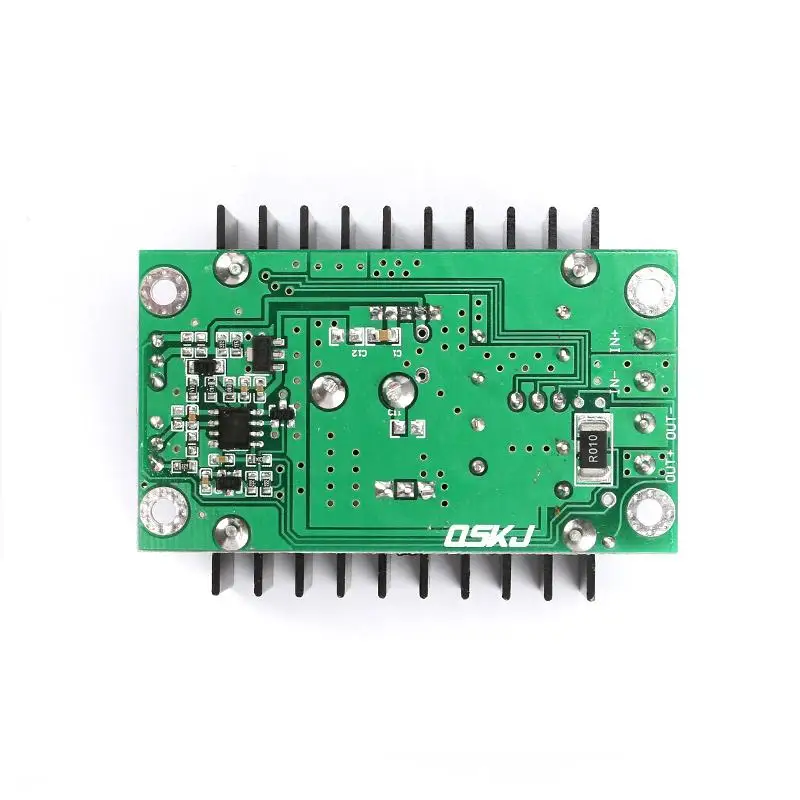

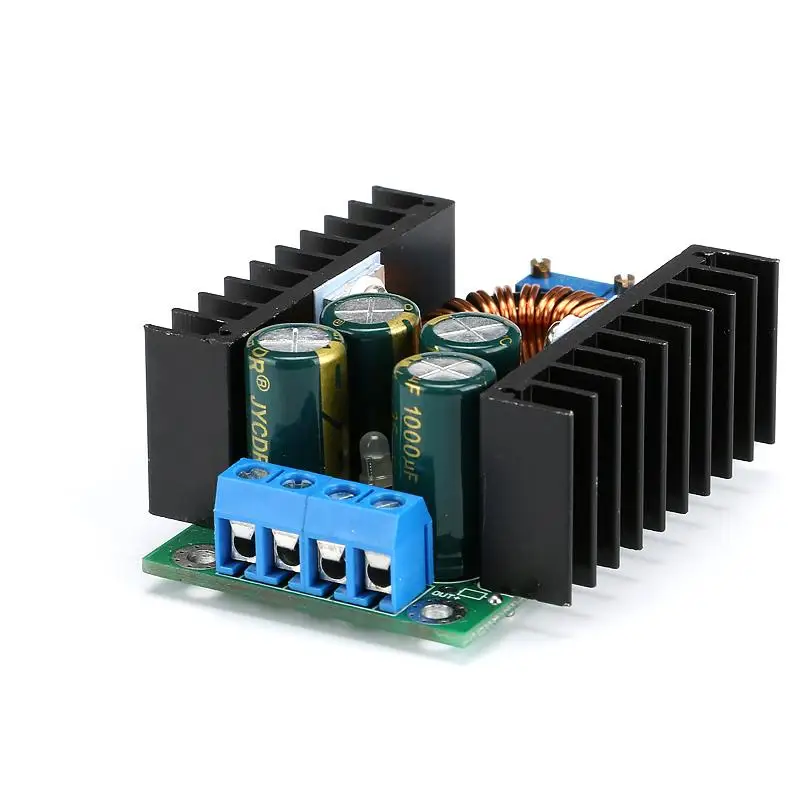

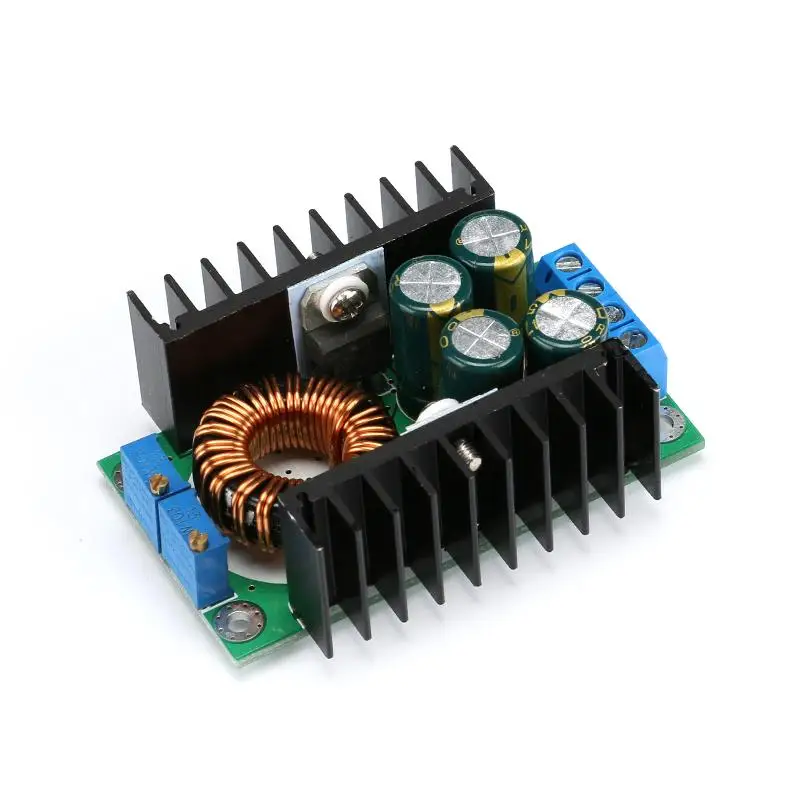

DC-DC CC CV понижающий преобразователь напряжение 12 В 19 в 24 модуль питания для

DC-DC CC CV понижающий преобразователь напряжение 12 В 19 в 24 модуль питания для

Особенности:

Используйте специальную эталонную ИС и Высокоточный чувствительный резистор по току, чтобы сделать более стабильный постоянный ток (когда от 20 ° C до 60 ° C постоянный ток 5A, температурный дрейф менее 5%). Подходит светодиодный светодиодного драйвера.

Фиксированный поворотный ток лампы составляет 0,1 от значения тока (при зарядке используется для определения того, полностью ли заряжен аккумулятор);

Высокий выходной ток, максимальный выходной ток может достигать 8 А.

Низкая пульсация на выходе, высокочастотный конденсатор снижает пульсацию на выходе.

Параметры модуля:

Свойства модуля: неизолированный понижающий модуль, модуль постоянного тока и постоянного напряжения (CC CV), модуль зарядки

Входное напряжение: 7-40 в

Выходное напряжение: 1,2-35 В (плавная регулировка)

Выходной ток: макс. 8 А (если температура силовой трубки превышает 65 ° C, пожалуйста, добавьте охлаждающий вентилятор)

Диапазон постоянного тока: 0,2-8A (регулируемый)

Обратный ток лампы: постоянное значение тока * (0,1), связь обратного тока лампы и постоянного значения тока. Например, постоянное значение тока 3 А, ток обратной лампы Устанавливается в 0,1 постоянного тока (0,1*3 А = а). При регулировке постоянного тока на 2 А, затем ток обратной лампы составляет 0,1 постоянного тока (0,1*2 а = а).

Ток обратной лампы фиксирован до 0,1 раз в этой версии (на самом деле значение тока обратной лампы, вероятно, не очень точное), это для определения того, полностью ли аккумулятор заряжен.

Напряжение выпадения: 1 в

Выходная мощность: Максимальная мощность составляет около 300 Вт, температура силовой трубки превышает 65 градусов, пожалуйста, добавьте вентилятор.

КПД преобразования: приблизительно до 95% (чем выше выходное напряжение, тем выше КПД)

Рабочая частота: 180 кГц

Пульсация на выходе: полоса пропускания 20 м (только для справки)

Вход 24 В, выход 12 В, 5 А, Пульсация около 50 мВ (без учета шума)

Рабочая температура: Промышленный класс (от-40 ° C до + 85 ° C)

Ток холостого хода: Стандартный 20 мА (с шагом 24 В до 12 В)

Регулировка нагрузки: ± 1% (постоянное напряжение)

Регулировка напряжения: ± 1%

Постоянная точность и температура: фактический тест, температура модуля изменяется от 25 до 60 градусов, изменение значения постоянного тока составляет менее 5% (значение постоянного тока 5A)

Скорость динамического ответа: 5% нс

Регулировка потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр, близкий к входному порту, предназначен для регулировки напряжения (CV), потенциометр, близкий к выходному порту, предназначен для регулировки тока (CC).

Индикатор: двухцветный индикатор. При зарядке индикатор горит красным, при полной зарядке-зеленым (без нагрузки-зеленым).

Защита от короткого замыкания на выходе: Да, постоянный ток (установленное вами значение постоянного тока)

Защита от обратной полярности входа: нет

Предотвращение обратного потока на выходе: нет.

Проводка: клемма

Размер: 65 (Д) * 47 (Ш) * 23,5 (В) мм

Применение:

Мощный светодиодный привод постоянного тока,

Заряд литиевой батареи (или железной батареи),

6 в, 12 В, 14 В, 24 В заряд батареи,

Никель-кадмиевый никель-металлогидридный аккумулятор (Аккумуляторный блок) заряд,

Солнечные панели и ветряные турбины

Заряд батареи:

(1,2,3,4 шагов для подключения входа модуля питания, выход без нагрузки не подключает батарею.)

Подключено к аккумулятору, попробуйте зарядить.

Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения;

Используйте мультиметр со шкалой тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому значению зарядного тока.

Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение примерно на 5 В.

Убедитесь, что напряжение холостого хода и зарядный ток, которые вам нужны, входное напряжение модуля.

Светодиодный привод постоянного тока:

(1,2,3,4 шагов для подключения входа модуля питания, выход без нагрузки не подключает светодиод.)

Подключите светодиодный, проверьте.

Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный да.

Используйте мультиметр со шкалой тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому рабочему току светодиодный да.

Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение примерно на 5 В.

Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный да, который вам нужен.
