Ультразвуковой модуль измерения расстояния ультразвуковой детектор US 025 026 CS100
Описание товара

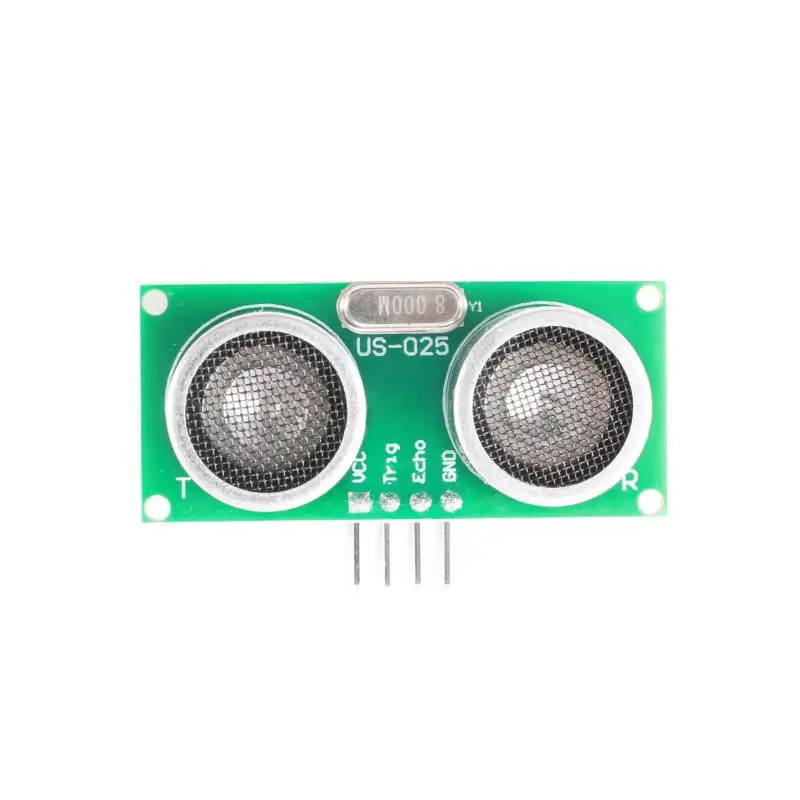

US-025/US-026
US-025/US-026-это высокопроизводительный, недорогой Ультразвуковой модуль диапазона; Модуль использует экономичный ультразвуковой чип CS100; Диапазон до 6 метров, точность измерений высокая; Точность измерений хорошая, измерение стабильное и надежное.
Ультразвуковой модуль US-025/US-026 может реализовывать функцию бесконтактного диапазона 2 см ~ 6 м, рабочее напряжение 3 в-5,5 В, рабочий ток 5,3 мА, поддерживает режим связи GPIO и работает стабильно и надежно.
US-025 имеет ту же производительность, что и US-026, тот же размер и тот же принцип.
Разница:

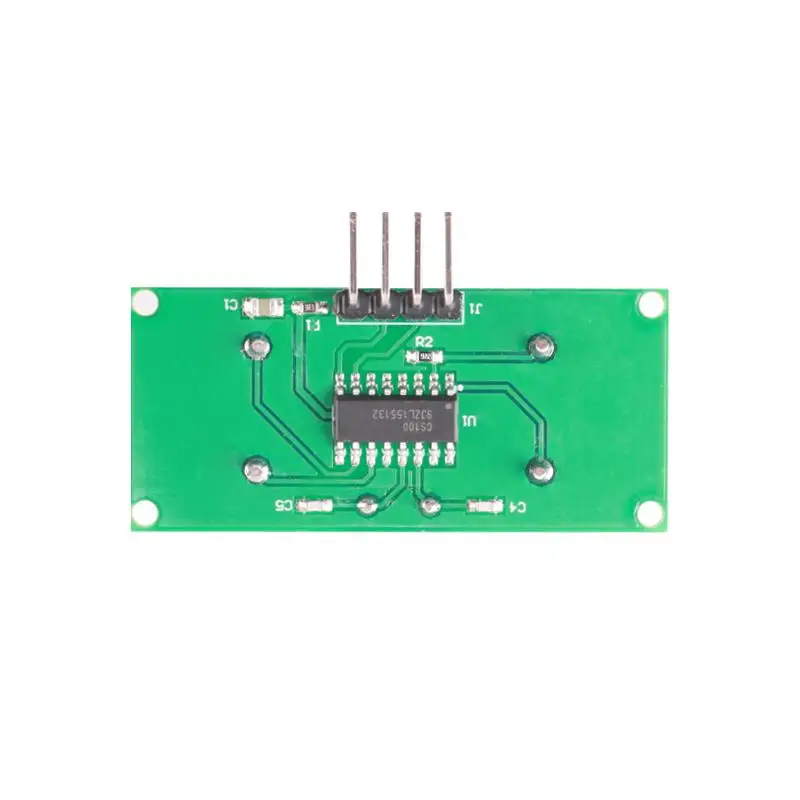

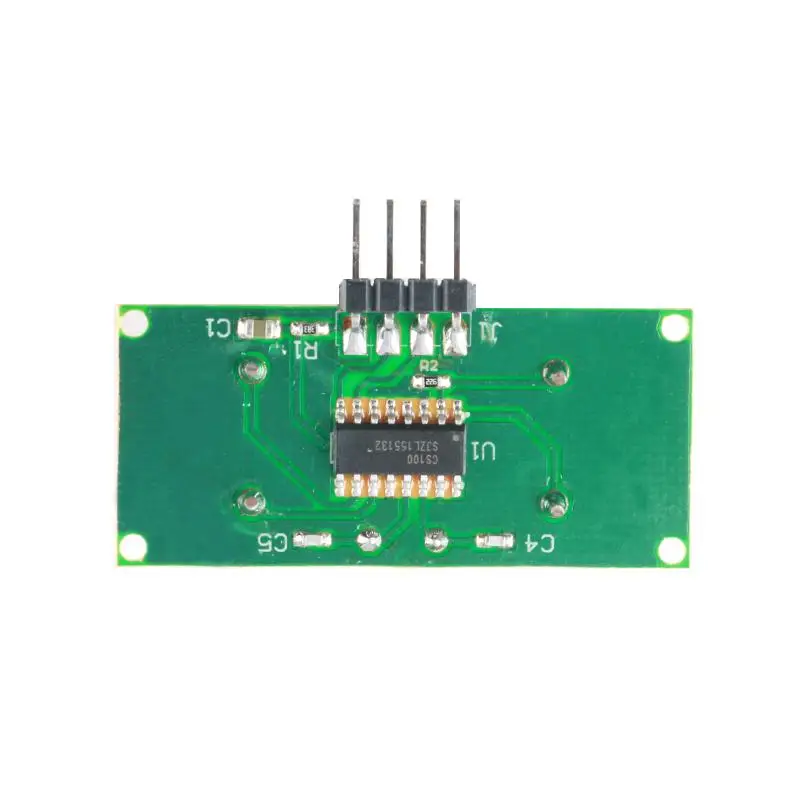

US-025 использует двойную панель, US-026 использует одну панель;
4-контактный штыревой разъем US-025 припаян на лицевой стороне (сторона зонда), US-026-одна панель, передняя сторона (сторона зонда) не имеет прокладки, И прокладка припаивается на задней стороне (сторона чипа).

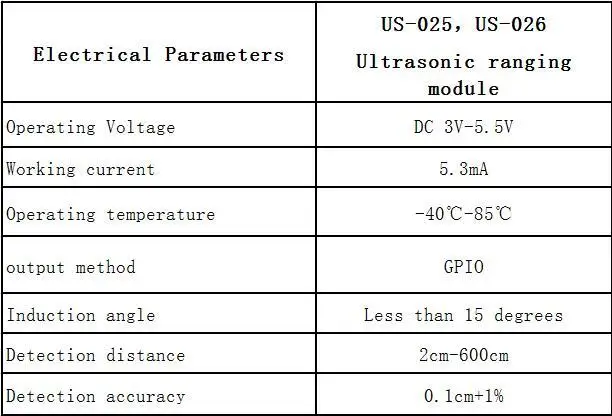

Технические параметры:
![12]()

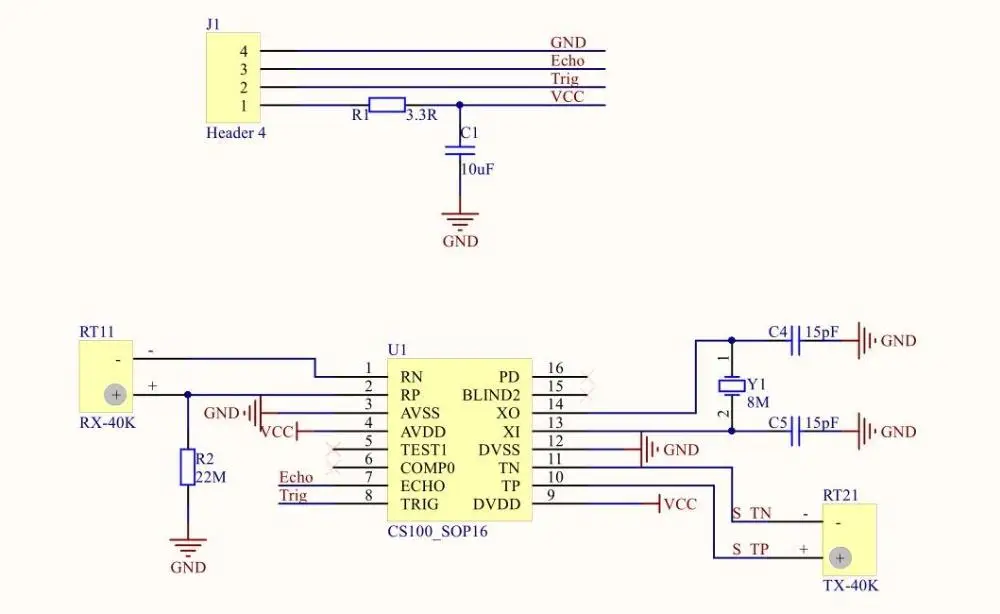

Схема:
![15]()
![360截图16261004708149]()

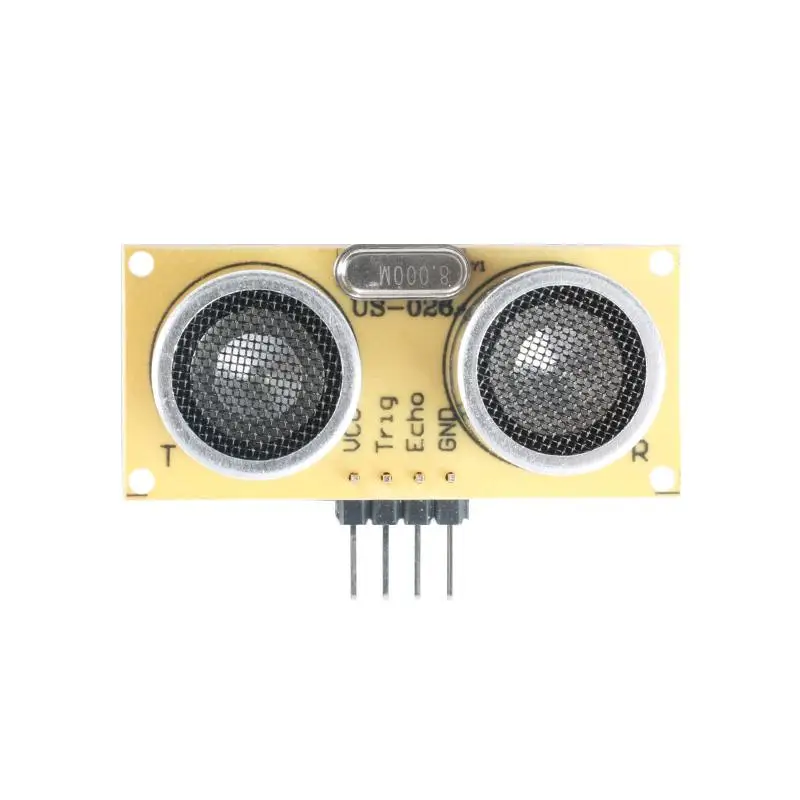

Номер 1, 2, 3, 4 слева направо. Описание:
1: подключение к источнику питания VCC (DC 3V-5,5 V).
2: Подключите Trig терминал внешней цепи и введите высокий уровень выше 10US к этому контакту для запуска модуля.
3: Подключите к эхо-концу внешней цепи. Когда измерение расстояния заканчивается, этот штифт выводит высокий уровень, а ширина уровня-это сумма ультразвукового времени круглого хода.
4: подключение к внешней цепи заземления.
![YX__61029]()
![YX__61030]()
![YX__61038]()
![YX__61039]()
Чип CS100
CS100 является промышленным ультразвуковым измерительным чипом расстояния. CS100 интегрирует ультразвуковую передающую цепь, ультразвуковую приемную схему и цифровую схему обработки. Одноступенчатый чип может выполнять ультразвуковые диапазоны, а результат-вывод по ширине импульса. Интерфейс связи совместим. Существующие ультразвуковые модули.
CS100 работает с ультразвуковым зондом с открытым напряжением 40 кГц, который требует только вытягивающего резистора 22MR и кристалла 8M для достижения высокой производительности.
Меньшее использование устройства может значительно уменьшить площадь платы и повысить надежность. В то же время меньшее количество периферийных устройств облегчает проводку. В справочном сценаре, учитывающем затраты, ультразвуковая линейка может быть выполнена с помощью односторонней печатной платы. Значительно снижает затраты.
CS100 доступен в SOP16 посылка

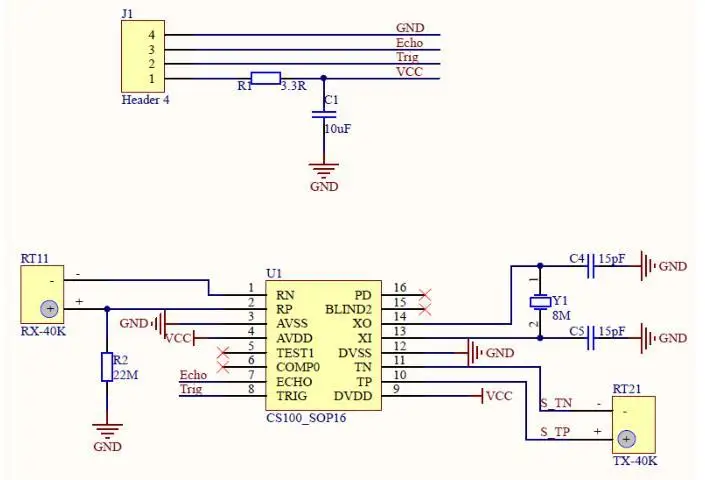

Схема:
![11]()

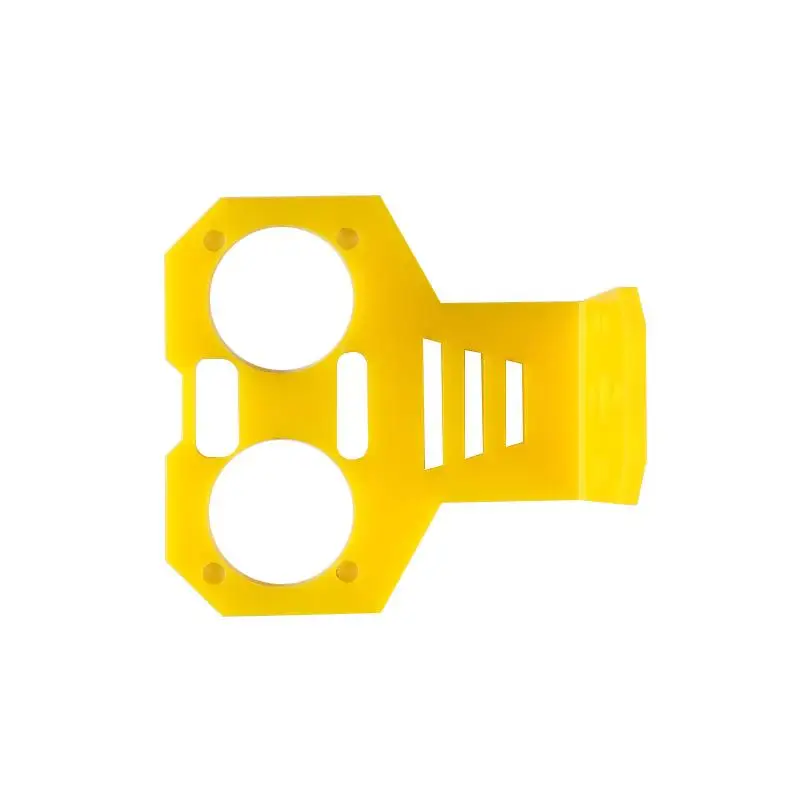

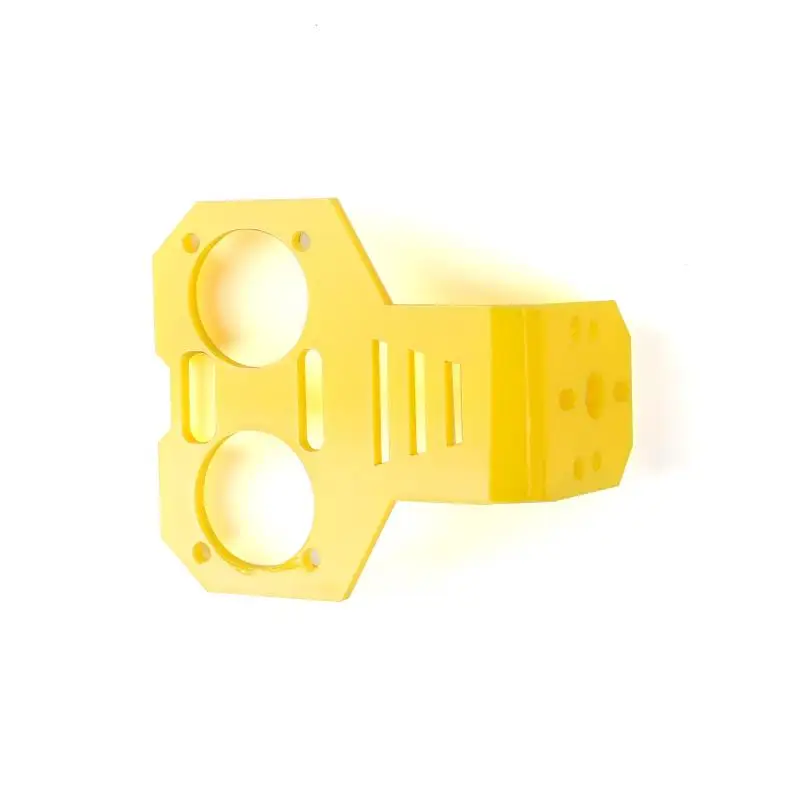

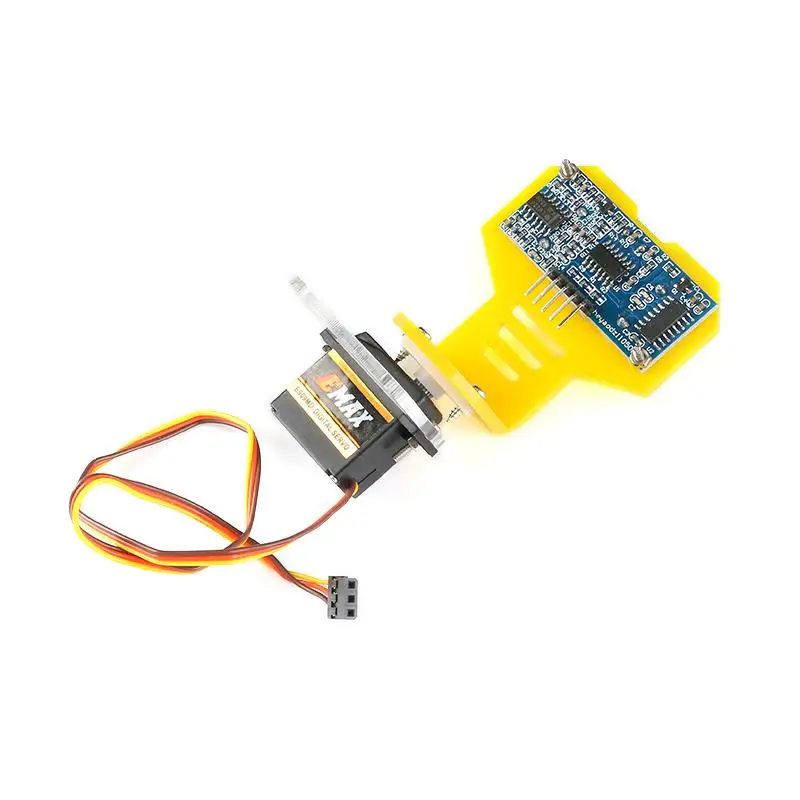

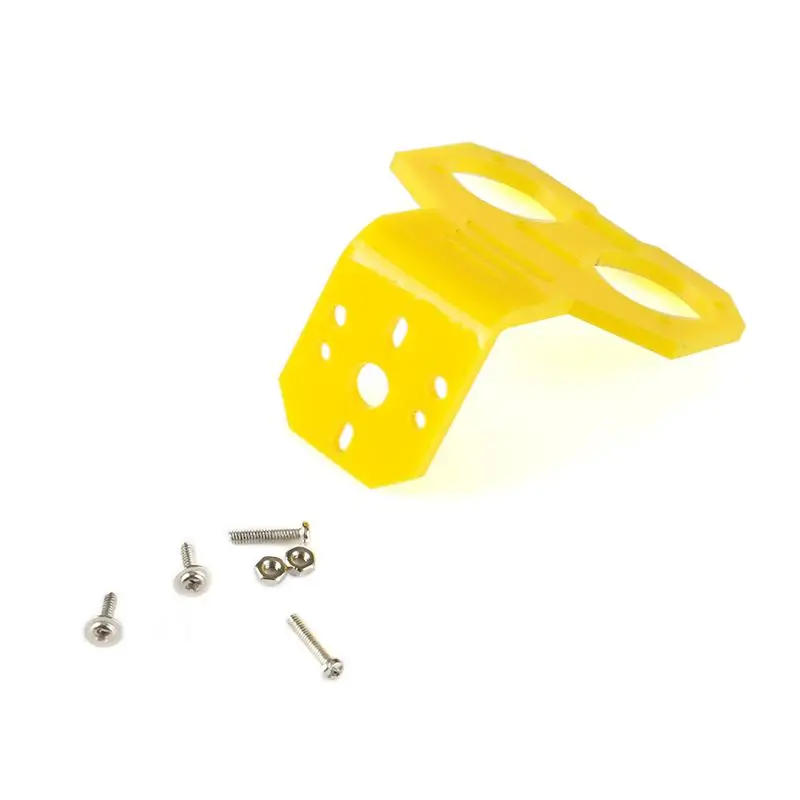

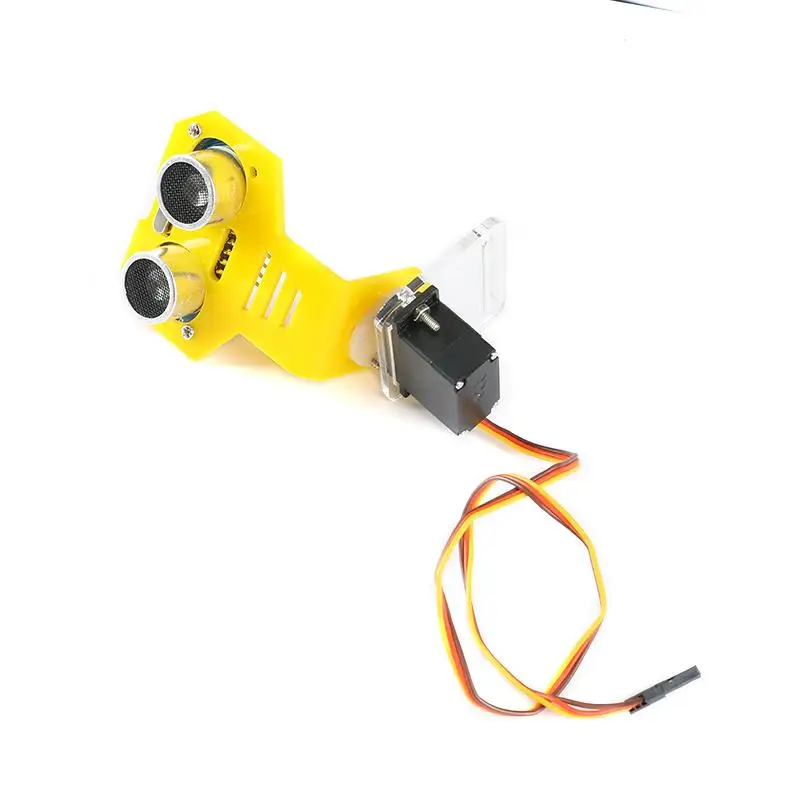

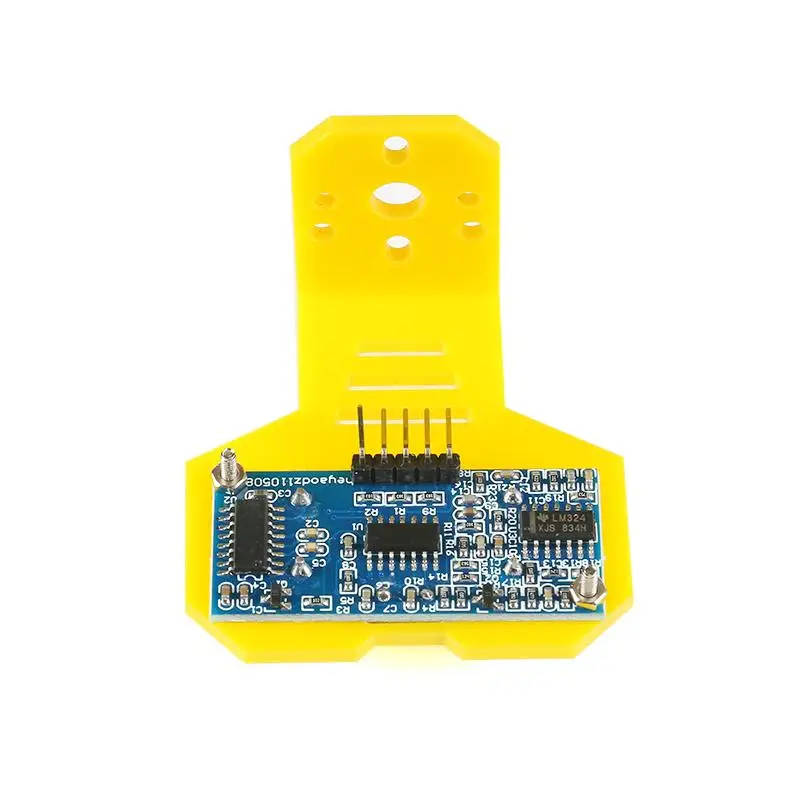

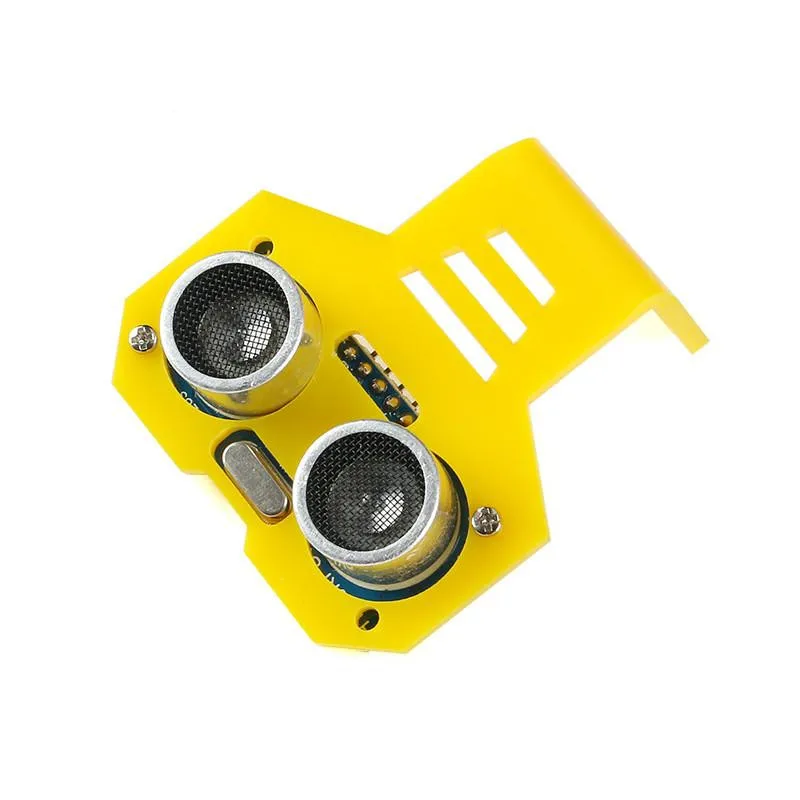

HC-SR04 кронштейн
![YX__63890]()
![YX__63894]()
![YX__63895]()
![YX__63896]()
![YX__63897]()
![YX__63898]()
![YX__63899]()
Схема:
Номер 1, 2, 3, 4 слева направо. Описание:
1: подключение к источнику питания VCC (DC 3V-5,5 V).
2: Подключите Trig терминал внешней цепи и введите высокий уровень выше 10US к этому контакту для запуска модуля.
3: Подключите к эхо-концу внешней цепи. Когда измерение расстояния заканчивается, этот штифт выводит высокий уровень, а ширина уровня-это сумма ультразвукового времени круглого хода.
4: подключение к внешней цепи заземления.
Чип CS100
CS100 является промышленным ультразвуковым измерительным чипом расстояния. CS100 интегрирует ультразвуковую передающую цепь, ультразвуковую приемную схему и цифровую схему обработки. Одноступенчатый чип может выполнять ультразвуковые диапазоны, а результат-вывод по ширине импульса. Интерфейс связи совместим. Существующие ультразвуковые модули.
CS100 работает с ультразвуковым зондом с открытым напряжением 40 кГц, который требует только вытягивающего резистора 22MR и кристалла 8M для достижения высокой производительности.
Меньшее использование устройства может значительно уменьшить площадь платы и повысить надежность. В то же время меньшее количество периферийных устройств облегчает проводку. В справочном сценаре, учитывающем затраты, ультразвуковая линейка может быть выполнена с помощью односторонней печатной платы. Значительно снижает затраты.
CS100 доступен в SOP16 посылка
Схема:
HC-SR04 кронштейн
