MQ-2 Сенсор

Модель: MQ-2

Газ: дым

Диапазон обнаружения: от 300 до 10000ppmm

Характеристика газа: 1000ppmm изобутан

Чувствительность: R в воздухе/Rin typical gasge5

Чувствительное сопротивление тела: 1KOmega до 20KOmega в 50ppm toluene

Время отклика: le10s

Время, необходимое для ликвидации последствий: le30s

Сопротивление нагреванию: 31 Омега plusmn 3 Омега

Току нагрева: le180mA

Отопления напряжение: 5,0 V plusmn 0,2 V

Тепловая мощность: le900mW

Диапазон измерения напряжения: le24V

Условия работы температура окружающей среды: -20 градусов C ~ + 55 градусов C

Влажность: le95 % RH

Содержание кислорода в окружающей среде: 21%

Температура: -20 градусов C ~ + 70 градусов C

Влажность: le70 % RH

Применение: бытовые и заводские устройства мониторинга утечки газа, подходящие для обнаружения сжиженных газов, бутанов, пропана, метана, алкоголя, водорода, паров и т. д.

MQ-3 Сенсор

Газ: спирт (этанол)

Диапазон обнаружения: 10 ~ 1000ppm спирт

Характерный газ: 125ppm спирт

Чувствительность: R в воздухе/Rin typical gasge5

Чувствительное сопротивление тела: 1 ~ 20KOmega в воздухе

Время отклика: le10s (70% ответа)

Время восстановления: le30s (70% отклика)

Сопротивление нагреванию: 31 Омега plusmn 3 Омега

Току нагрева: le180mA

Отопления напряжение: 5,0 V plusmn 0,2 V

Тепловая мощность: le900mW

Диапазон измерения напряжения: le24V

Температура окружающей среды: -20 градусов C ~ + 55 градусов C

Влажность: le95 % RH

Содержание кислорода в окружающей среде: 21%

Температура хранения: -20 градусов C ~ + 70 градусов C

Влажность хранения: le70 % R

MQ-5 Сенсор

Применимые газы: сжиженный газ, метан, газ

Диапазон обнаружения: 300 ~ 10000ppm

Характеристика газа: 1000ppm изобутан

Чувствительность: R в воздухе/R в типичном gasge5

Чувствительное сопротивление тела: 1KOmega ~ 20KOmega в 2000ppm изобутан

Время отклика: le10s

Время, необходимое для ликвидации последствий: le30s

Сопротивление нагреванию: 31 Омега plusmn 3 Омега

Току нагрева: le180mA

Отопления напряжение: 5,0 V plusmn 0,2 V

Тепловая мощность: le900mW

Диапазон измерения напряжения: le24V

Температура окружающей среды: -20 градусов C ~ + 55 градусов C

Влажность: le95 % RH

Содержание кислорода в окружающей среде: 21%

Температура хранения: -20 градусов C ~ + 70 градусов C

Влажность хранения: le70 % RH

MQ-7 Сенсор

Модель продукта: MQ-7

Тип товара: полупроводниковый газовый датчик

Газ обнаружения: окись углерода

Концентрации обнаружения: 10-1000ppmCO

Циклическое напряжение: le10V DC

Напряжение нагрева (VH): 5,0 V plusmn 0,2 V acorcc (высокий)

1,5 V plusmn 0,1 vacorcc (низкий)

Время нагрева (TL): 60plusmn1S (высокий) 90plusmn1S (низкий)

Сопротивление нагрузки (RL): Регулируемый

Сопротивление нагреванию (RH): 31 Омега plusmn 3 Омега (комнатная температура)

Потребляемая мощность нагрева (PH): le350mW

Чувствительное поверхностное сопротивление (Rs): 2KOmega-20KOmega (in100ppmCO)

Чувствительность (ы); Rs (в воздухе) / Rs (100ppmCO) ge 5

Уклон концентрации (Альфа): le 0,6 (R300ppm/R100ppmCO)

Температура, влажность: 20 градусов C plusmn 2 градусов C; 65% plusmn 5% RH

Стандартная схема тестирования: Vc: 5,0 V plusmn 0,1 V; VH (высокий): 5,0 V plusmn 0,1 V; VH (низкий): 1,5 V plusmn 0,1 V

Время разогрева: не менее 48 часов

MQ135 Сенсор

Модель продукта: MQ135

Тип товара: полупроводниковый газовый датчик

Газ обнаружения: аммиак, сульфид, бензиновый пар

Обнаружение концентрации: 10-1000ppm (аммиак, толуол, водород)

Циклическое напряжение (Vc): le24V DC

Напряжение нагрева (VH): 5,0 V plusmn 0,2 V acorcc

Сопротивление нагрузки (RL): Регулируемый

Сопротивление нагреванию (RH): 31 Омега plusmn 3 Омега (комнатная температура)

Потребляемая мощность нагрева (PH): le900mW

Чувствительное поверхностное сопротивление (Rs): 2KOmega-20KOmega (в 100ppm NH3)

Чувствительность (ы): Rs (в воздухе) / Rs (100ppm NH3) ge 5

Уклон концентрации (Альфа): le 0,6 (R100ppm/R50ppmNH3)

Температура, влажность: 20 градусов C plusmn 2 градусов C; 65% plusmn 5% RH

Стандартная схема тестирования: Vc: 5,0 V plusmn 0,1 V; VH: 5,0 V plusmn 0,1 V

Время разогрева: не менее 48 часов

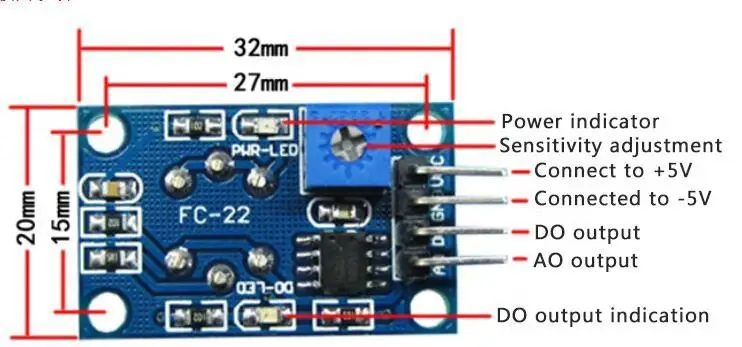

MQ серии Сенсор модуль

Параметры продукта

Рабочее напряжение: 5VDC

Потребляемая мощность (ток): 150 мА

Форма выхода: аналоговый и цифровой выход

Подключите VCC и GND и индикатор питания модуля будет светильник. Перед использованием источник питания нагревается в течение не менее 2 минут. Датчик может слегка нагреваться. Поскольку внутри имеется нагревательный провод, это не нормально, если он горячий.

Если на модуль не влияет чувствительный газ или его концентрация не превышает установленный порог, цифровой интерфейс выводит порт на высокий уровень, И аналоговый интерфейс A0 напряжение в основном составляет около 0 В. Когда Влияние Газа превышает установленный порог, модуль цифрового интерфейса D0 выводит низкую мощность. Обувь на плоской подошве, цифровой индикатор светильник включен, В Выходное напряжение от аналогового интерфейса A0 будет постепенно расти вместе с воздействием газа, AO ток на выходе: 0,1-0,3 V (относительно без отходные батареи) наивысшее напряжение концентрации составляет около 4 В;

Отрегулируйте потенциометр по часовой стрелке (только для чувствительности выхода TTL) для увеличения концентрации; Цифровой выход D0 небольшой платы может быть непосредственно подключен к микрокомпьютеру с одним чипом, И высокий-низкий уровень обнаруживается одночипным микрокомпьютером, тем самым обнаруживая окружающий газ; Количество выхода может непосредственно управлять релейным модулем магазина, тем самым формируя газовый выключатель;

Цифровой выход небольшой платы может непосредственно управлять активным звуковым модулем магазина, который может образовывать газовую сигнализацию; Аналоговый выход небольшой платы AO может быть соединен с рекламным модулем магазина, И приблизительное значение концентрации окружающего газа может быть получено путем преобразования AD.

Исправление проводки! Никогда не обращайте вспять положительные и отрицательные, в результате чего плата электроники выгорает. Чувствительность сенсорного зонда Нелинейная, поэтому Аналоговое выходное напряжение нелинейно связано с концентрацией чувствительного газа.

Этот модуль не имеет аналоговой кривой концентрации выходного напряжения. Пожалуйста, предоставьте сравнение концентрации напряжения в соответствии с фактическим стандартом стандартного инструмента. Фактическое расстояние от чувствительного источника газа будет отличаться. 5,1 Ом подключается к нагреву Входная цепь для защиты нагревательного провода от воздействия холодного питания.
