Характеристика продукта

LKBS-07sДрайвер двигателя BLDCРазработан Lanjiu Technology independence, который ассорти с передовым промышленным контролем движения. Подходит дляДвигатель BLDCС мощностью ниже 1500 Вт. Драйвер использует новейшие Высокопроизводительные цифровые логические чипы, специализирующиеся наБесщеточные двигатели, Имеет преимущество в высокой интеграции, малом объеме, хорошей защите, высокой надежности и т. д.Драйвер bldcДрайвер использует новую технологию PWM, которая позволяет двигателю работать с высокой скоростью, небольшой вибрацией, низким уровнем шума, хорошей стабильностью и высокой надежностью.

Бесконтактный контроллер двигателя bldc

2.Характеристика продукта

1. Характеристика системы:

Входное напряжение: AC85~265VAC, 50/60 Гц,

Непрерывный выходной ток: 12А,

Рабочая температура. : 0 ~ + 45 °C

Температура хранения:-20 ~ + 85 °C

Влажность работы и хранения: <85% (без глазури)

Структура: настенный тип коробки

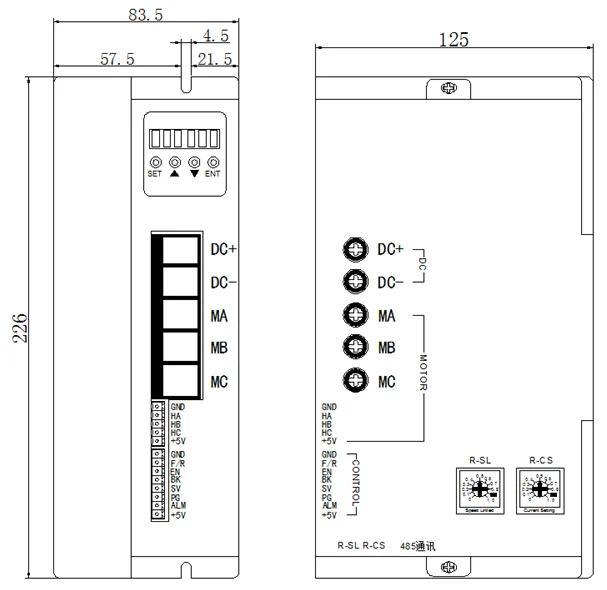

Размеры:190*80*130 мм

Тип: Бесконтактный контроллер двигателя bldc

2. Основные характеристики

Охлаждение: радиатор

Клеммы управления:Изоляция

Защита:Перегрузка, перегрев, превышение скорости, перенапряжение, потеря напряжения вызовет аномалию питания.

Панель:6-значный светодиодный дисплей, 4-значная клавиатура

4. Терминал и сигнал

Терминал управления

Нет.

Название терминала

Описание

8

COM

COM терминал

7

F/R

Терминал CW/CCW

6

EN

Стоп/старт терминал

5

Бр

Тормозной терминал

4

SV

Аналоговый входной терминал сигнала

3

PG

Выходной терминал скорости

2

Сигнализация

Выходной терминал сигнализации

1

+ 5 В

+ 5 В выходная мощность терминала

Терминал сигнала зала

Нет.

Название

Описание

1

GND

Датчик Холла отрицательный

2

Ха

Фаза датчика Холла

3

HB

Фаза датчика Холла B

4

HC

Фаза C датчика Холла

5

+ 5 В

Датчик Холла положительный

Соединительный терминал двигателя

Нет.

Название

Описание

1

У

BLDC обмотки U фазы (A)

2

V

BLDC обмотка V фаза (B)

3

W

BLDC обмотка W Фаза (C)

4

FG

GND

Клемма подключения питания

Нет.

Название

Описание

1

L1

220В переменного тока

2

L2

220В переменного тока

3

FG

GND

4

В1

Внешнее сопротивление

5

В2

Внешнее сопротивление

P00X:Операционный параметр

Функциональный код

Название функции

НастройкаДиапазон

Блок

Значение по умолчанию

Изменение

P000

Режим управления

Режим внешнего порта 00

01 режим панели

03 RS485

00 модуль внешнего порта

P001

Столб

1 ~ 99

Пары

2

P002

Номинальная скорость

1 ~ 9999

Об/мин

3000

○

P003

Непрерывный ток

0,5 ~ 5,0

A

3,5

○

P004

Скорость работы панели

1 ~ Номинальная скорость (только для режима панели)

Об/мин

3000

○

P005

Время начала

0,2 ~ 10,0

S

2,0

○

P006

Время остановки

0,2 ~ 10,0

S

2,0

○

P007

Управление петлей открытия/закрытия

00 открытая петля

01 замкнутая петля

01 замкнутая петля

○

P008

Чувство/нет контроля чувства

00 без чувства

01 с чувством

01 с чувством

○

P009

Режим отображения

Скорость отображения в реальном времени 00

01 отображение тока в реальном времени

Скорость отображения в реальном времени 00

P00A

Начальная скорость w/o датчик запуска

0-ffffh

Шестигранный

0300H

Неподвижный

P00B

Без датчика пускового момента

0-ffh

Шестигранный

60H

Неподвижный

P00C

Частота связи

0:9600 1:19200

2:38400 3:57600

4:2400 5:4800

0

Неподвижный

P00D

Настройка режима Холла

00 120 градусов

01 60 градусов

00

Неподвижный

P00E

Адрес сайта

0-ffh

Шестигранный

FFH

P00F

Режим обслуживания

00 нормальная работа

01 техническое обслуживание

Шестигранный

00H

Неподвижный

6. Режим связи

Эта коммуникационная модель используется стандартным модовым автобусным протоколом, реализует национальные стандарты GB/T 19582,1-2008. Он использует двухпроводную последовательную связь RS485, физический интерфейс с использованием терминалов связи, последовательное соединение очень удобно. Режим передачи-RTU, режим тестирования CRC, CRC start word-FFFFH. Режим передачи данных 8-битный асинхронный последовательный, 2-стоп бит, без неверного бит, поддерживает несколько скоростей передачи данных (см. Таблицу параметров)

Примечание:Если для управления двигателем требуется режим связи, он должен находиться в режиме регулировки скорости.

7. Подключение проводов связи

RS-485 связь может быть осуществлена с помощью разъема кабеля RJ45

Контакты разъема RJ45 определяются следующим образом:

Штырь

Функция

8

GND

6

A

3

B
