Для 3D принтера подложки Ультра тихий модуль шаговый двигатель драйвер полный

Подложка Ультра тихий модуль шаговый двигатель драйвер полный микрошаговый драйвер Модуль управления LV8729 с теплоотводом для 3D принтера аксессуары

Особенности:

LV8729 модуль драйвера с 128 подразделениями-хороший выбор для шагового двигателя Nema, ток которого меньше 1,5a, что делает двигатель устойчивым, тихим и точным

Лучший ультра-тихий эффект в 64 подразделениях или 128 подразделениях

Примечание: Пожалуйста, убедитесь, что направление подключения правильное, в противном случае он, вероятно, сгорит чип драйвера и плата контроллера. Рекомендуется сделать хорошую работу по охлаждению модуля

Характеристики:

Наименование товара: сверхтихий Драйвер шагового двигателя

Цвет: синий + черный

Размеры: 1,5*2,0 мм (такие же, как и A4988 и DRV8825)

Максимальный ток привода: 1.5A (по умолчанию 0.8A)

Рабочее напряжение: 6-36 в, предлагаемое напряжение 12 В

Вспомогательные Части: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128

Процесс производства: четырехслойная печатная плата

Упаковка включает в себя:

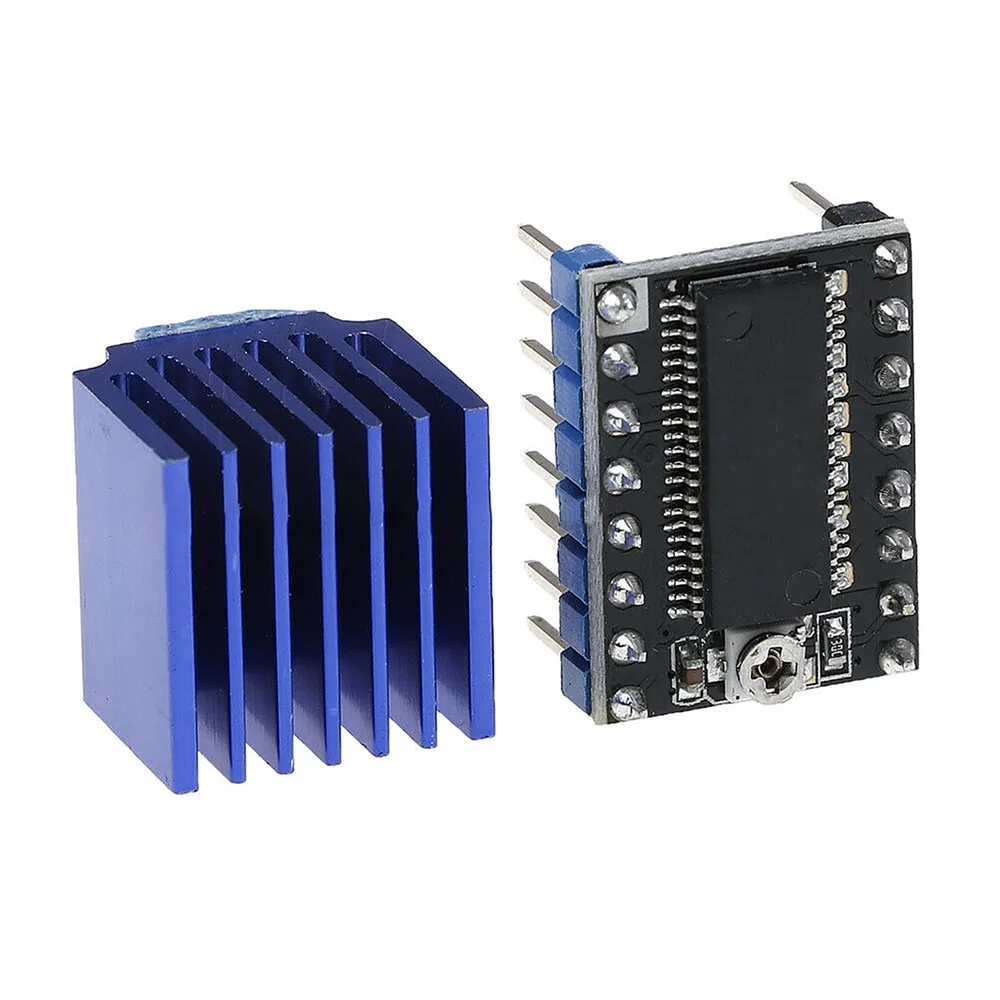

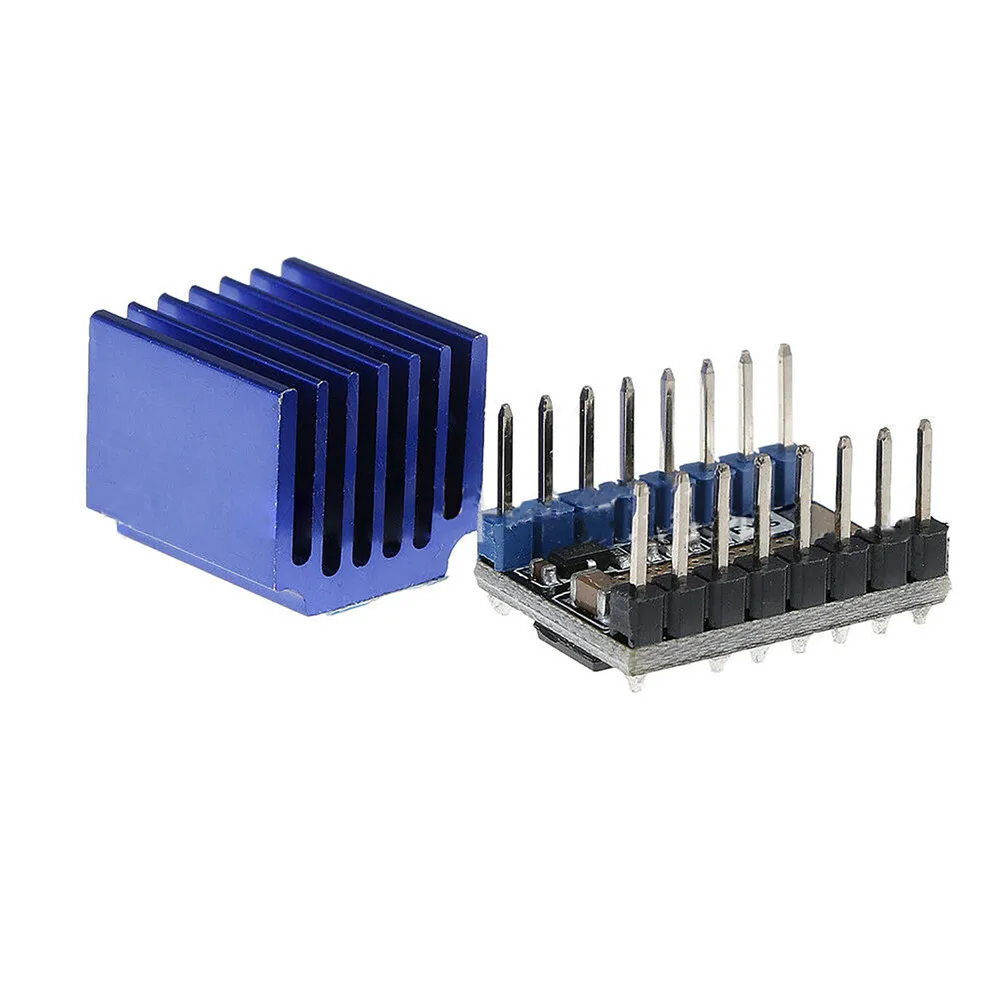

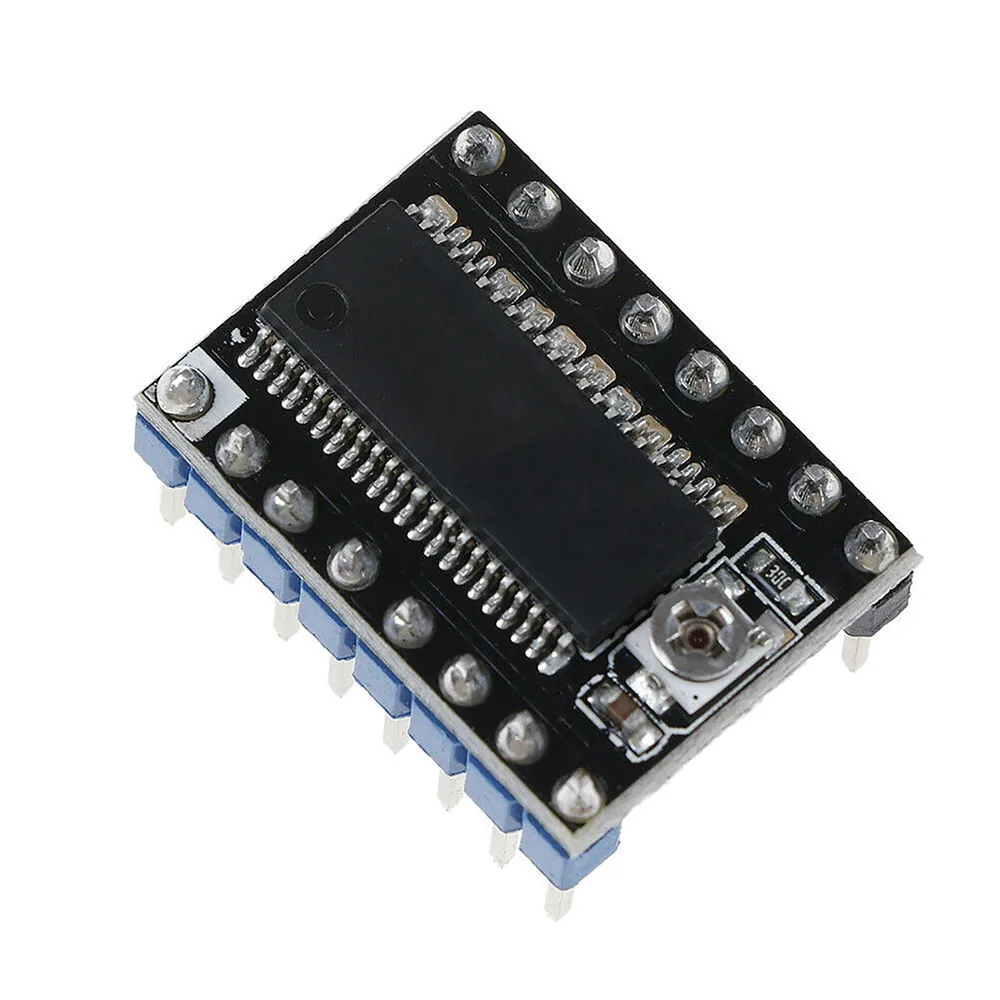

1 х Драйвер шагового двигателя (ПК)

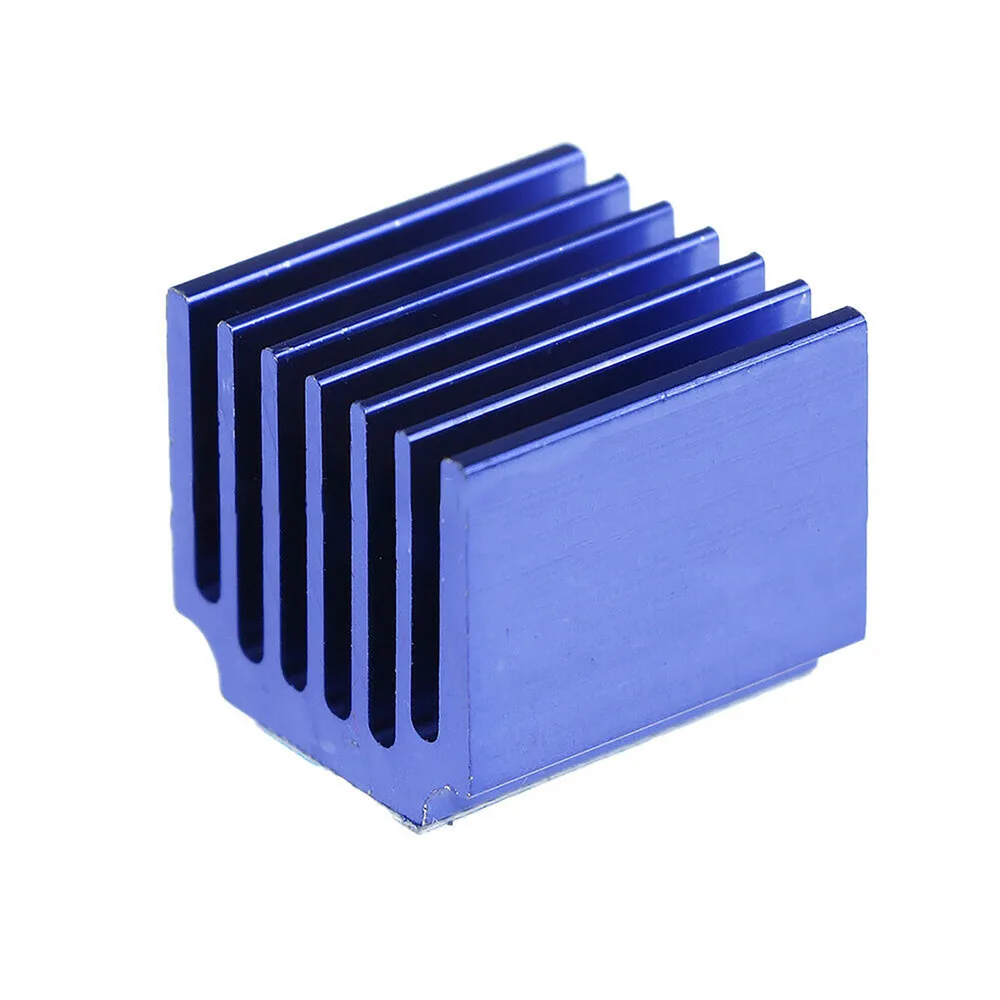

1 x радиатор (PC)

Алгоритм тока драйвера и его Настройка:

1. Алгоритм тока драйвера: i = Vref/0,5, Vref по умолчанию составляет около 0,4 в, поэтому ток по умолчанию составляет 0,8a, а максимальный ток-1,5a.

2. Пожалуйста, не подключайте двигатели при измерении напряжения, в противном случае будет легко сжечь привод.

3. При измерении напряжения подключите источник питания и USB.

4. Небольшая регулировка для драйвера потенциометра. Отрегулируйте его снова после измерения, чтобы избежать сжигания драйвера чрезмерным током.

5. Медленно поверните потенциометр по часовой стрелке, чтобы увеличить ток, и поверните его против часовой стрелки, чтобы уменьшить.
