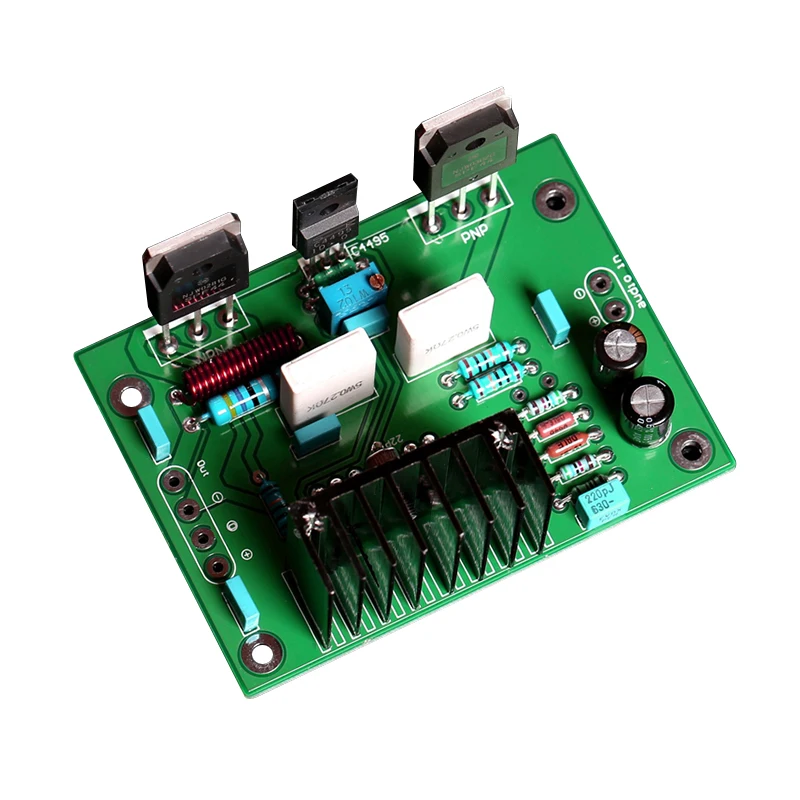

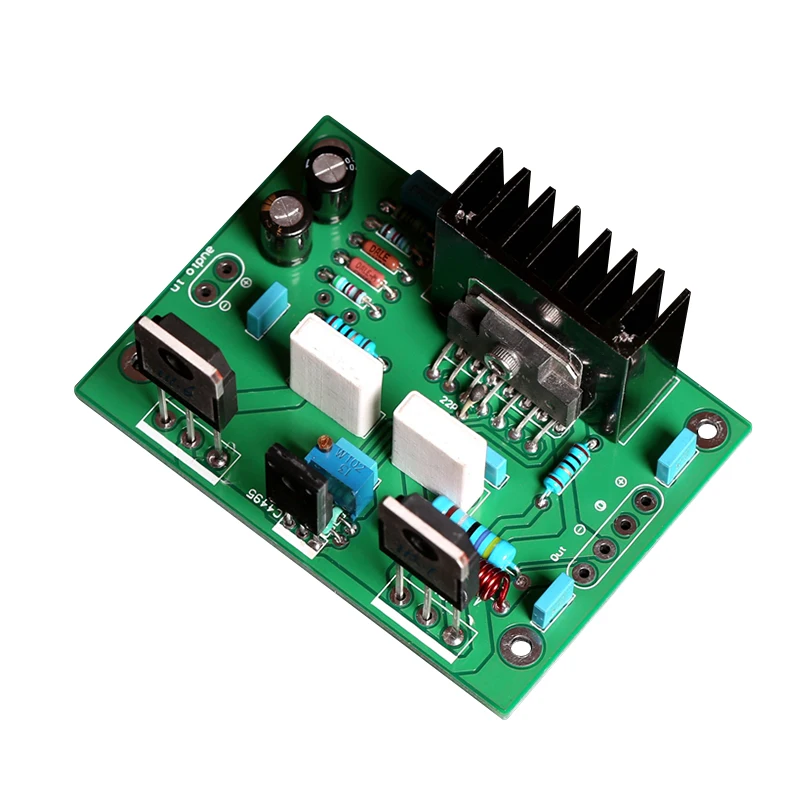

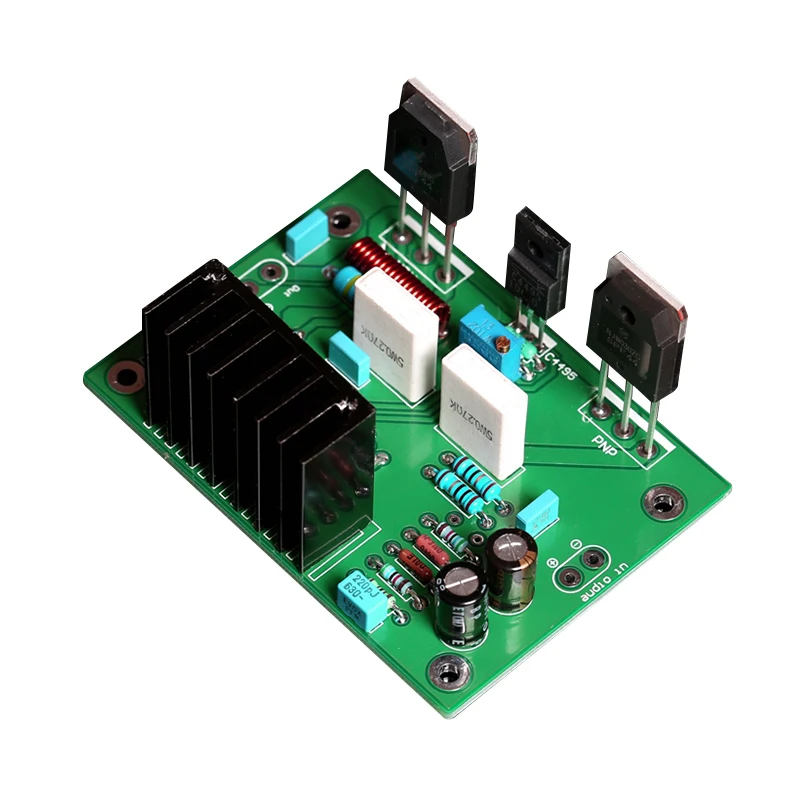

Усилитель мощности AIYIMA 150 Вт UPC1342V аудио Плата моно звуковые усилители мини

Усилитель мощности AIYIMA 150 Вт UPC1342V аудио Плата моно звуковые усилители мини

Описание:

Используя новую мощную трубку Toshiba TTC5200/TTA1943, которая имеет высокую оценку для трубки, звук очень плотный и гранулированный, и плотность также очень высока, но он чувствует себя в самый раз, звук более зрелый, растягивающийся, и имеет определенное чувство влажности и спокойствие, Довольно Великолепный и очаровательный. Управляемая мощность пары трубок превосходна, и производительность конечной стадии рабочего тока достаточно последовательна, когда рабочий ток меняется в пределах большого диапазона, И не будет никаких явных изменений в тон из-за размера рабочего тока. Транзистора параметры: 15A, 250V, 150W.

Особенности:

UPC1342V непосредственно толкает линию на высокой мощности трубки, линия проста, стабильна, и звук очень прозрачный. Он принимает интегрированную плату выпрямления, фильтрации, защиты и усиления, которая практична и чиста.

Ток класса А:

При условии, что допускается температура трансформатора и радиатора, постарайтесь максимально увеличить статический ток и ощутите подвижное очарование усилителя мощности класса А (теплый, прозрачный, хороший контроль)!

Этот метод отладки платы:

Левые и правые каналы этой платы имеют регулируемый многоповоротный потенциометр для регулирования переменного тока силовой трубки (ток класса А). Перед включением, Сначала поверните регулируемый потенциометр против часовой стрелки на головку (ток покоя 0). После прослушивания питания подтвердите, что нет проблем с воспроизведением, медленно Отрегулируйте потенциометр по часовой стрелке и одновременно обнаружите Напряжение резистора 0,22 Ом (например, на 44 мВ, статическое напряжение составляет 200 мА, а также может быть использован электронный выход трубки измерения мВ). Отрегулируйте ток в соответствии с желаемым значением. Примечание: Из-за отзывы о температуре, по мере повышения температуры радиатора, ток покоя будет немного снижен, что требует нескольких испытаний и отладки.

Рекомендуемое напряжение:

DC25-55V * 2, рекомендуется регулировать ток тока в каждой паре до 100 мА;

Выходная мощность:

В зависимости от разницы напряжения источника питания и сопротивления рога выходная мощность составляет 20-150 Вт; Когда DC50V приведен в действие, он может выводить 100 Вт/8 Ом, 150 Вт/4 Ом.

Размер: 84*61 мм;

Среднее напряжение: около 1 мВ;

Отношение сигнал-шум: 108дб,

Уровень шума: 0.2мв;

Посылка включает в себя:

Плата усилителя 1 шт.
