Raspberry Pi e Paper IoT Driver HAT поддерживает NB IoT/eMTC/GPRS|Демонстрационные стенды| |

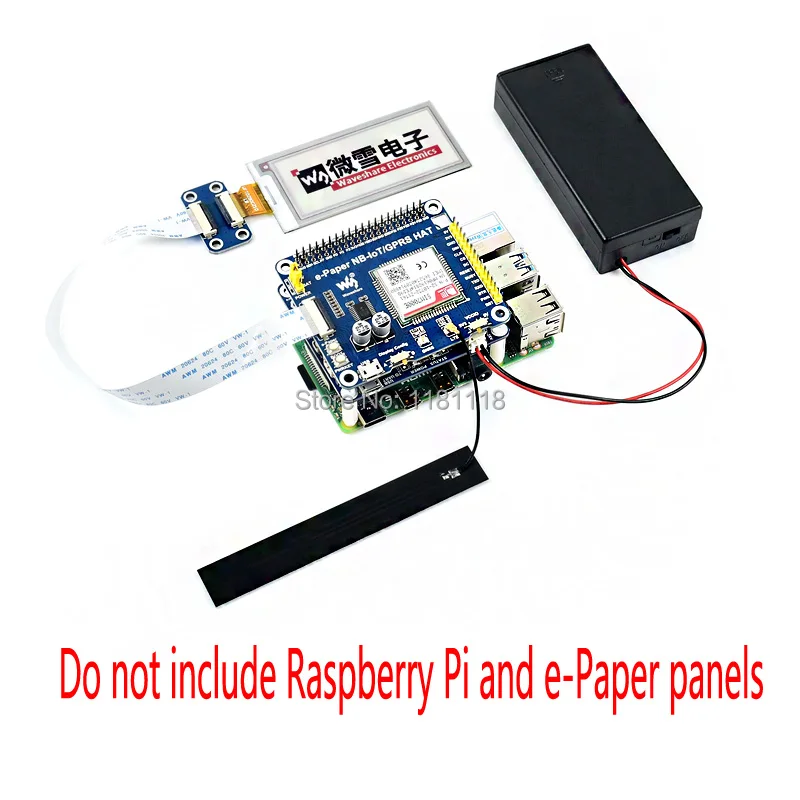

Примечание: Raspberry Pi и электронные бумажные панели не включены.

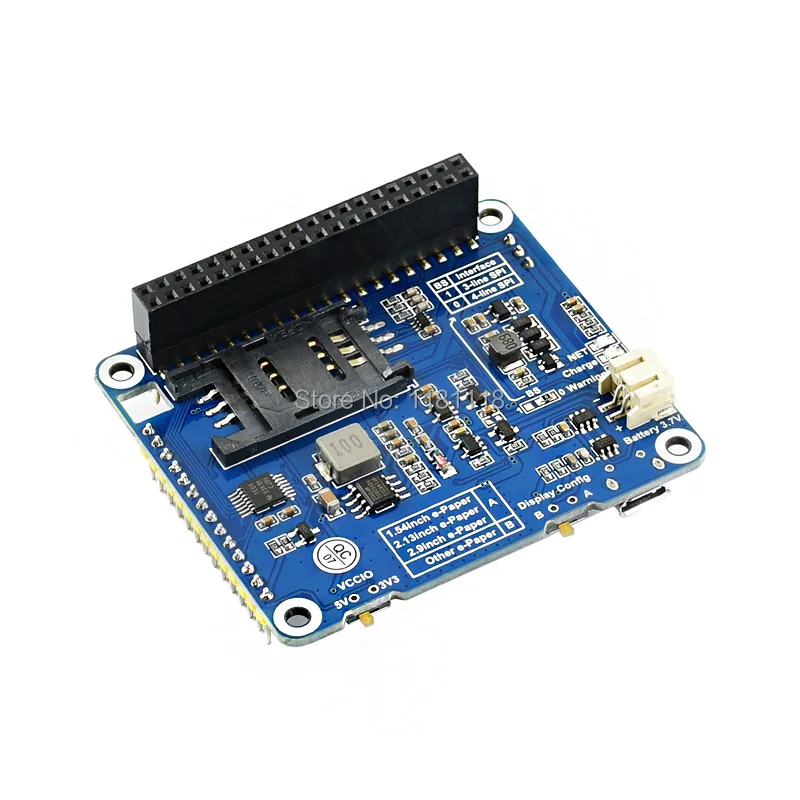

Электронная бумага IoT шляпа водителя для Raspberry Pi, поддерживает NB-IoT/eMTC/GPRS

Обзор Это плата драйвера Raspberry Pi IoT для электронных бумажных панелей. Позволяет получать текстовые/изображения из облаков IoT через NB-IoT/eMTC/EDGE/GPRS сетевое соединение, а затем отображать их на электронной бумаге. Особенности Бортовой модуль SIM7000E, управляемый через UART, поддерживает связь NB-IoT/eMTC/EDGE/GPRS Интерфейс электронной бумаги, контролируется через SPI, совместим с различными Waveshare SPI e-Paper raw panels Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат Breakout SIM7000E и e-Paper контрольные контакты, для подключения с хост-контрольными платами, такими как STM32 3,7 V литиевая батарея порт и зарядной системой, обеспечивает питание SIM7000E модуль или внешний 3,3 V система (5V система как Raspberry Pi требуется другая источника питания) Бортовое напряжение переводчик, выберите 3,3 V/5V рабочее напряжение с помощью переключателя Предоставляет код хоста Windows (на основе облака Alibaba), позволяет легко изучить/разработать или интегрировать его в приложения IoT Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32) Технические характеристики Связь интерфейс: UART + SPI (4-провод SPI по умолчанию, переключитесь на 3-провод SPI под пайку) Коммуникационный модуль: SIM7000E Четырехдиапазонный LTE-FDD B3/B8/B20/B28 GPRS/EDGE 900/1800 МГц GNSS (GPS, GLONASS, BeiDou и Galileo, антенна GNSS не входит в комплект) Поддержка сим-карты: nb-iot конкретной карты, или 1,8 V/3V Обычная сим-карта Применимый регион: материк Китая, Юго-Восточная Азия, Европа, Африка, Австралия и т. д. (только для справки, пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг) Напряжение источника питания: 5 В Логический уровень: 5V/3,3 V Применимый аккумулятор: 3,7 V литиевая батарея через PH2.0 разъем (не входит в комплект) Размеры: 56,5 мм x 65 мм Применение Этикетка для полки Рекламная этикетка IoT приложения, которые требуют удаленного освежения Что на борту

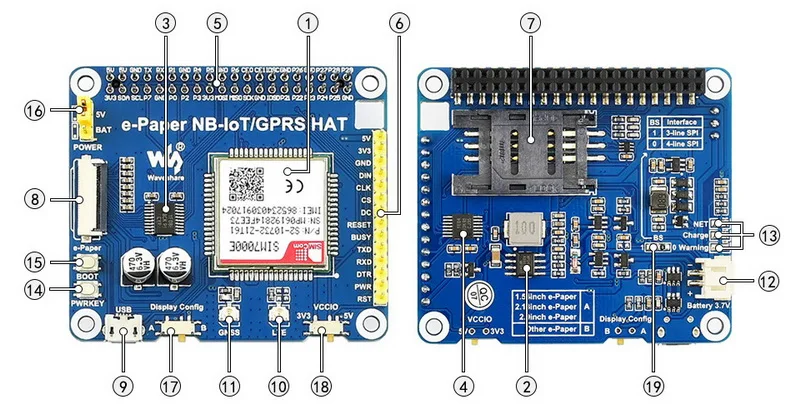

Модуль связи SIM7000E MP1482 чип питания TXS0108E переводчик напряжения TXB0104PWR переводчик напряжения Raspberry Pi разъем GPIO:Для подключения Raspberry Pi SIM7000E и e-Paper контрольные Контакты:Для подключения с хост-досками управления, такими как STM32 Слот для sim-карты:Для sim-карт с совместимыми лентами Интерфейс электронной бумаги:Для подключения электронной бумаги, совместима с различными Waveshare SPI e-Paper raw panels Usb-порт:Управляйте модулем SIM7000E по командам через порт USB Разъем антенны LTE:Подключается антенна LTE для связи NB-IoT/eMTC/EDGE/GPRS Разъем антенны GNSS:Подключение GNSS антенны (IPEX Разъем, не входит в комплект) для GPS/BeiDou/GLONASS/Galileo позиционирования 3,7 V литиевая батарея порт:Обеспечивает питание модуля SIM7000E или внешней системы 3,3 V Светодиодный индикатор:
Сеть: индикатор состояния сети
Зарядка: индикатор заряда, светильник при зарядке, выключен при полной зарядке
Предупреждение: Предупреждение об обратном подключении батареи Кнопка PWRKEY:SIM7000E ВКЛ/ВЫКЛ Кнопка загрузки:Включите источник питания аккумулятора SIM7000E выбор источника питания:SIM7000E может питаться от Raspberry Pi 5V или литиевой батареи 3,7 V Конфигурация электронной бумаги:Настроен в соответствии с подключенной электронной бумагой
A: Для 1,54 дюймовый e-Бумага, 2,13 дюйма e-Бумага и 2,9 дюймовый e-Бумага
B: для другой электронной бумаги Выбор рабочего напряжения:3,3 V или 5V Выбор SPI:
0: Включите 4-провод SPI (по умолчанию)

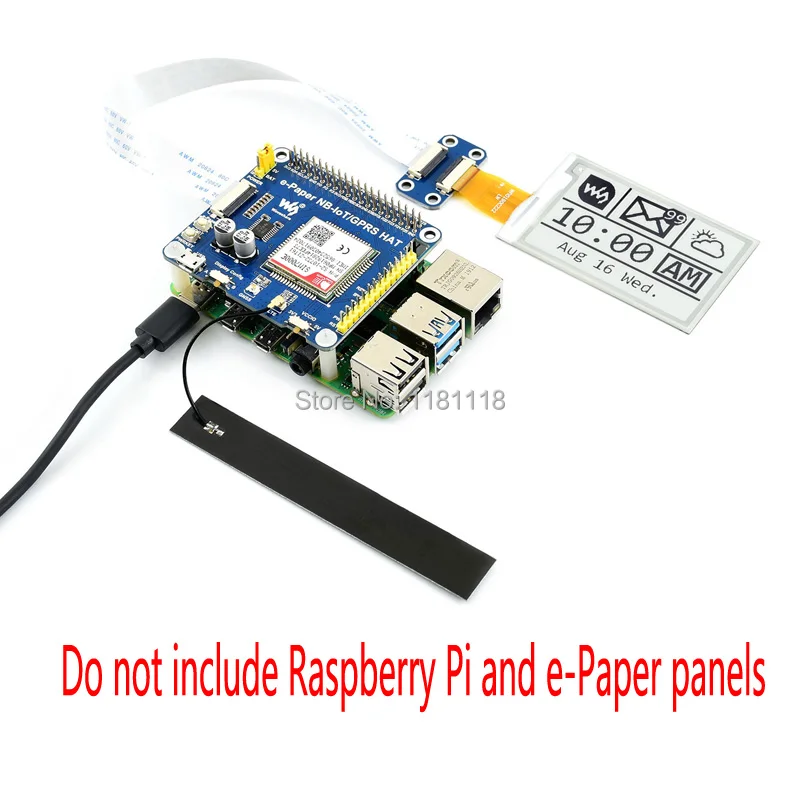

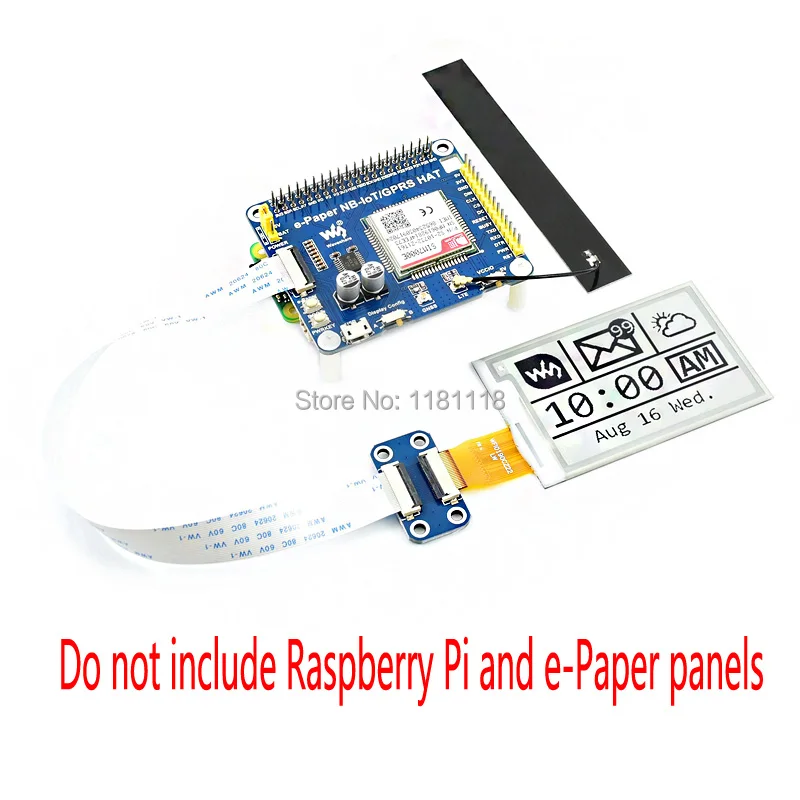

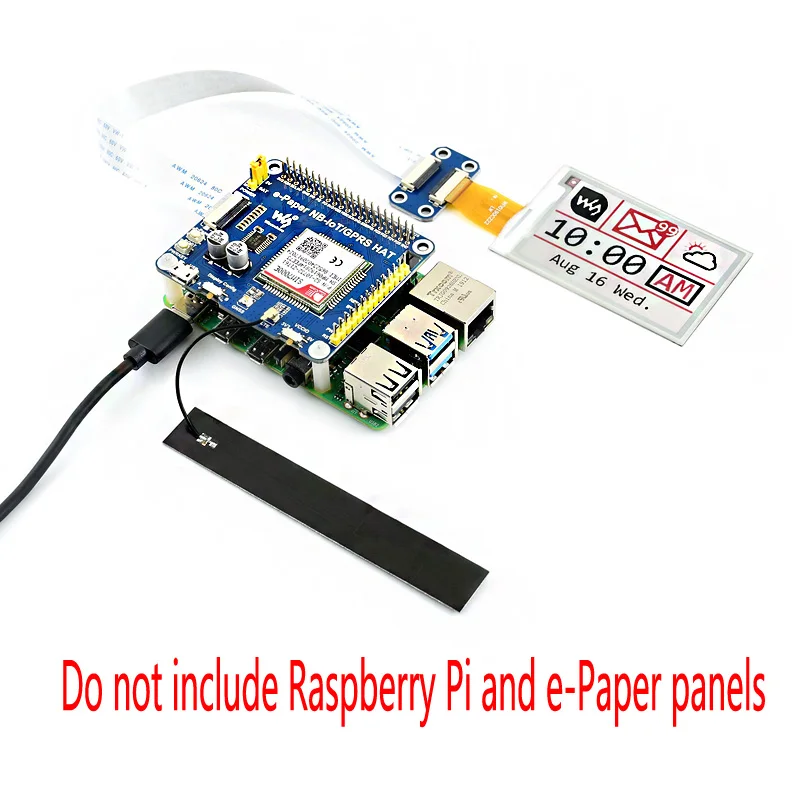

1: Включите 3-провод SPI Пример

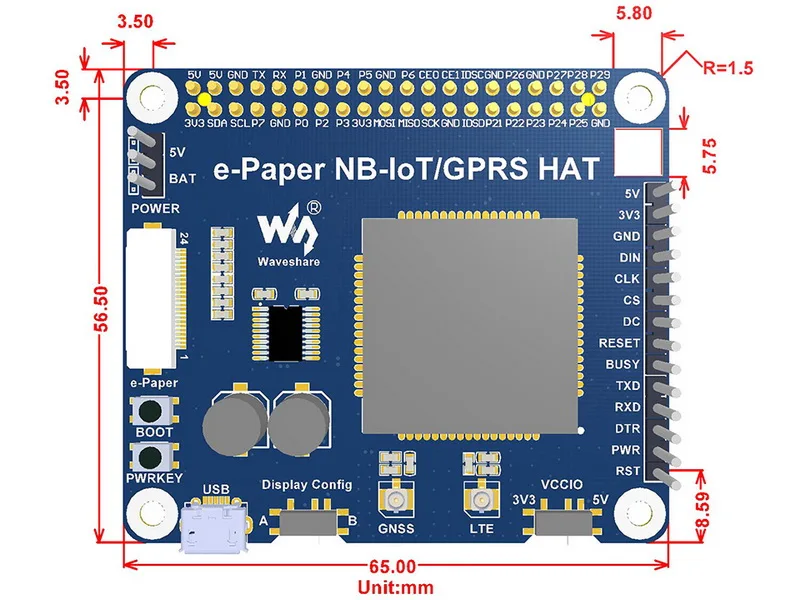

Размеры

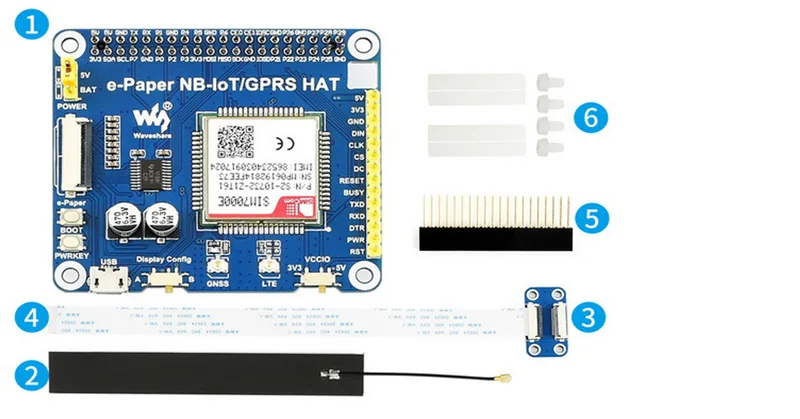

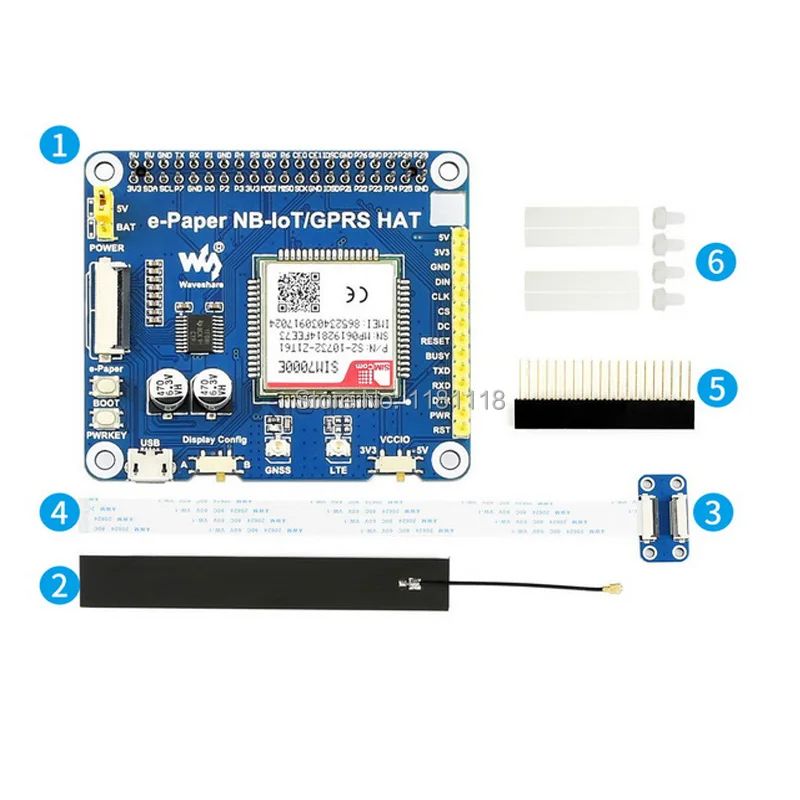

Посылка содержит

Примечание: Raspberry Pi и электронные бумажные панели не включены.

E-Paper NB-IoT/GPRS HAT x1 LTE full bands PCB антенна x1 Адаптер для электронной бумаги x1 24PIN FFC x1 2 × 20 штырьковый штыревой разъем x1 Набор винтов RPi (2 шт.) x1
