MK328 прибор для проверки транзисторов ATmega328 8 МГц цифровой Триод постоянной

MK328 прибор для проверки транзисторов ATmega328 8 МГц цифровой Триод постоянной

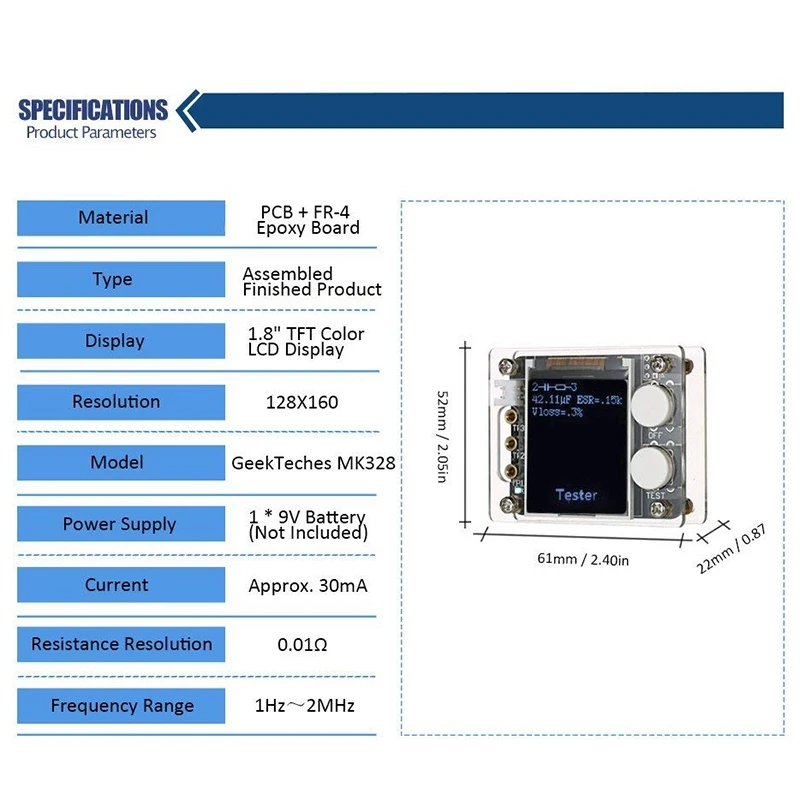

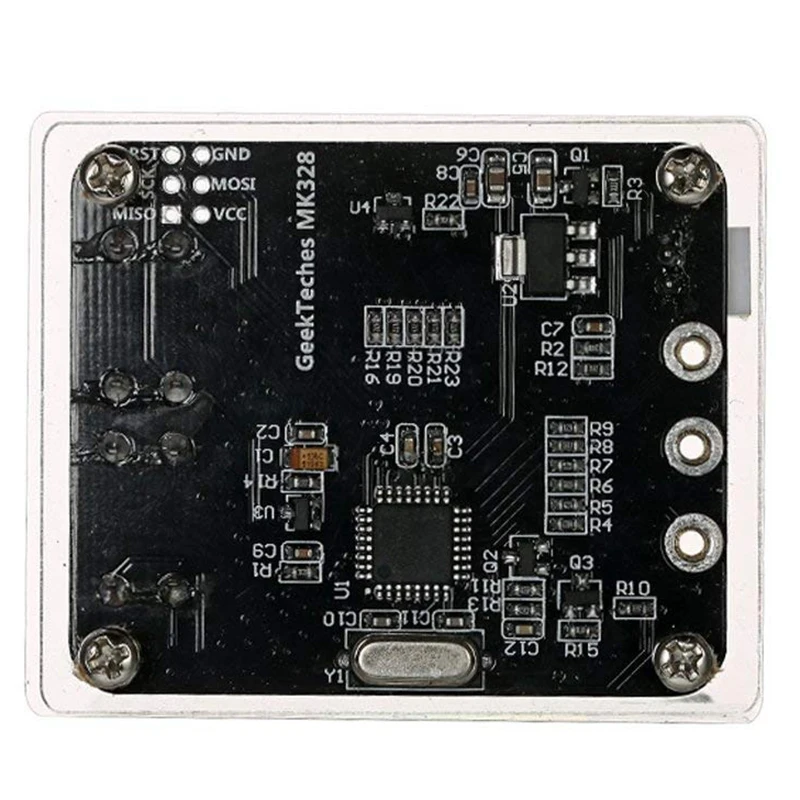

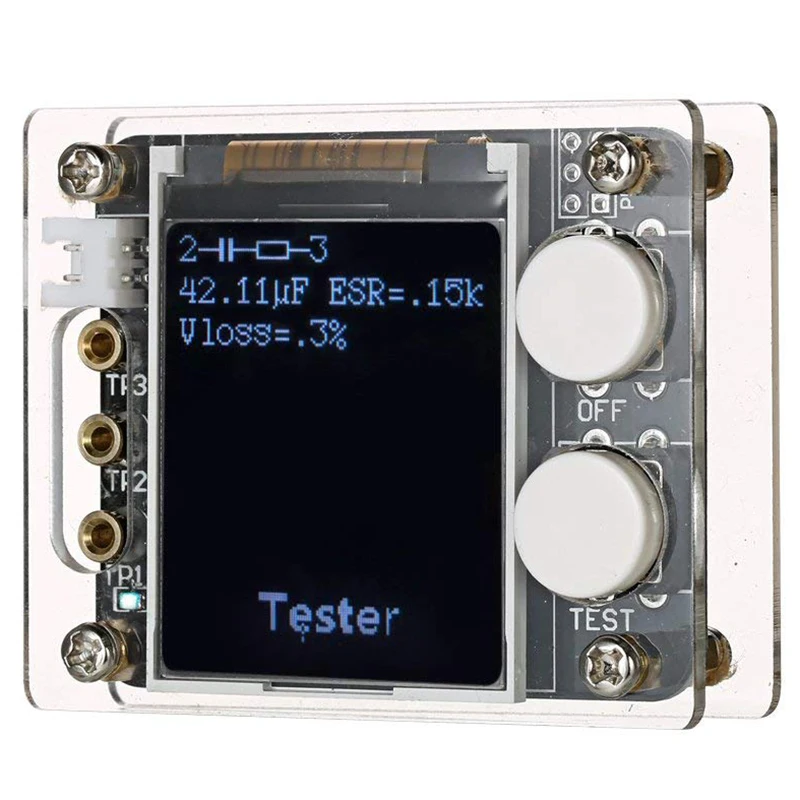

1. Процессор использует высокопроизводительный микроконтроллер ATmega328 с использованием внешнего кристаллического осциллятора 8 МГц в качестве системы. 2. С 1,8-дюймовым ЖК-экраном, разрешение 128X160, поддерживает 65536 цветов 3. Управление одной кнопкой, поддержка автоматического отключения для снижения энергопотребления. 4. Поддерживает источник питания аккумулятора, ток выключения меньше 20 на.
5. Время каждого измерения составляет около 2 с, только измерительная емкость или индуктивность, время измерения становится дольше 6. Автоматическое обнаружение NPN, PNP биполярного транзистора, n-канала, p-канала MOSFET и JFET, диода, двойной диод, P-IGPT, тиристора, тиристора и так далее. Для некоторых тиристоров и тиристоров, когда тестер транзисторов не может соответствовать току триггера и удерживать текущие требования. Тестер транзисторов не может тестировать IGPTs, которые управляют более 5 В.
7. Поддержка компонентов для проверки идентификации контактов 8. Поддержка коэффициента усиления тока биполярного транзистора и тестирования напряжения на основе эмиттера.
9. С помощью коэффициента усиления напряжения и тока вы можете определить транзистор Дарлингтона.
10. Поддерживает пороговое напряжение затвора тестового MOSFET, емкость затвора и источник слива на сопротивление RDSon при напряжении затвора 5 В.

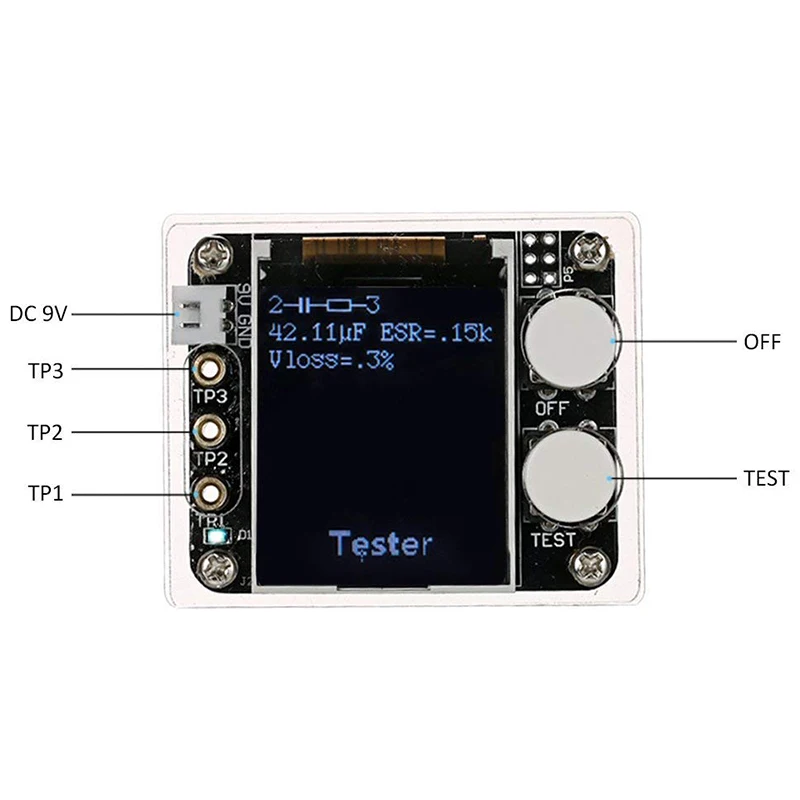

Описание каждого интерфейса:
P4: 2,54-2PIN белое сиденье, для входного напряжения постоянного тока 7 - 12 В;
ВЫКЛ: вкл/выкл, кнопка сброса (S1);
Тест: Настройка теста, кнопка управления (S2) для однокнопочной работы всей печатной платы;
Инструкция по использованию:
1. Компоненты:
Использование транзисторного тестера очень простое, тестовые контакты TP1, TP2, TP3 независимо от последовательности. Компоненты с двумя контактами могут быть размещены на двух тестовых контактах. Для трех тестовых контактов в случайном порядке для трех контактных компонентов. Два резистора и два диода могут быть протестированы одновременно.
2. Нажмите кнопку сброса S1, чтобы выключить, а затем нажмите S2, чтобы перезапустить новое измерение.
3. При загрузке после долгого нажатия S2 (больше 1 с) введите дополнительный интерфейс выбора функции, короткое нажатие клавиши для перемещения курсора, затем нажмите Длительное нажатие на ввод соответствующего интерфейса функции вложения, каждая деталь выглядит следующим образом:
Цвет: черный
Материал: металл + пластик

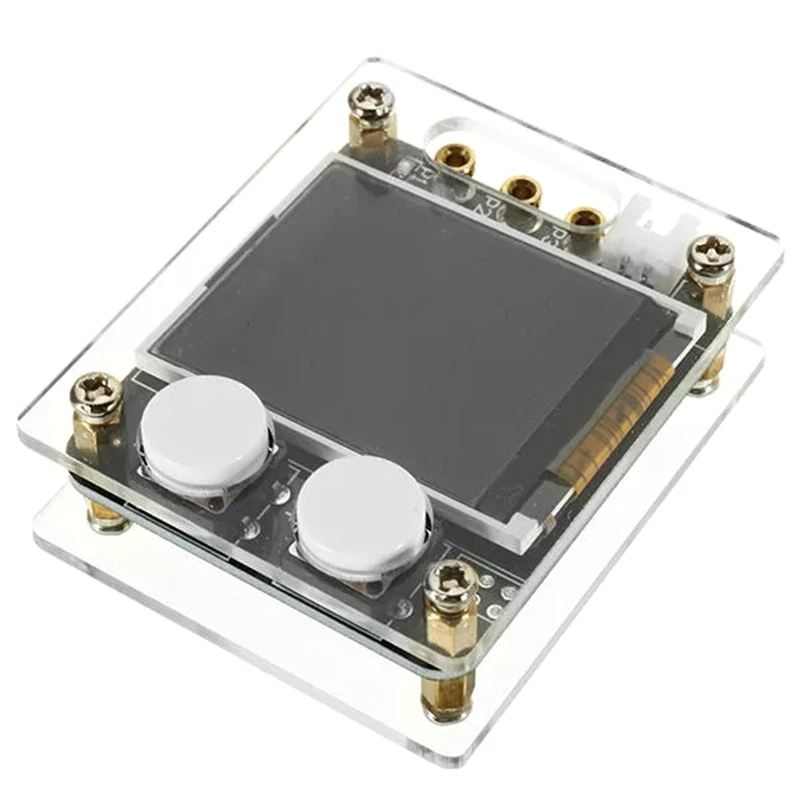

Размер: 52*61*22 мм
Посылка:

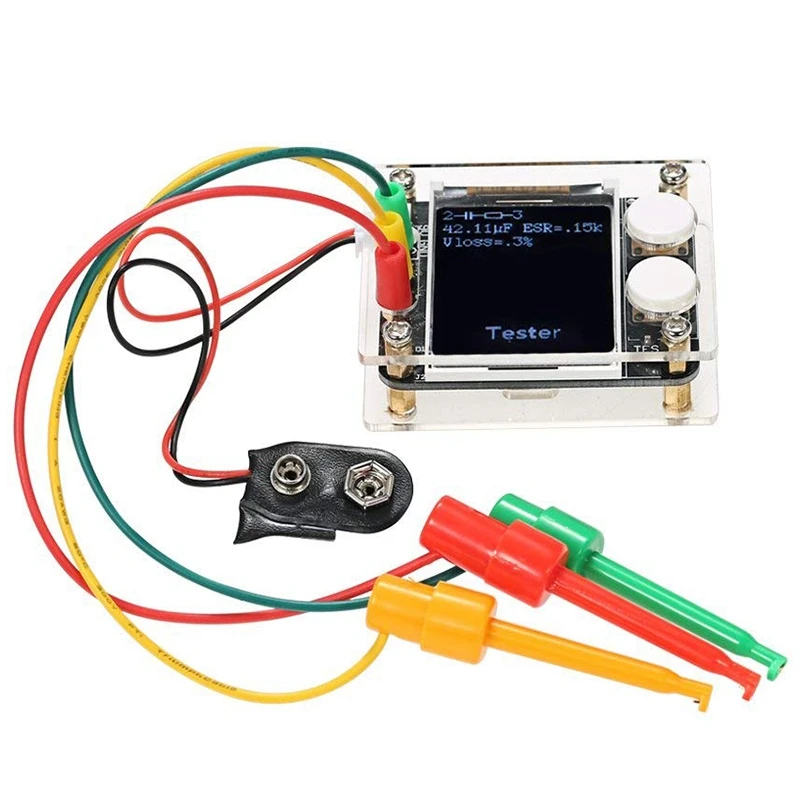

1 * тестер транзисторов
Внимание:
1. Перед тестированием конденсатора убедитесь в разрядке конденсатора, в противном случае тестовый контакт может быть поврежден.
2. При тестировании компонентов, припаянных на печатной плате, обязательно отключите источник питания на печатной плате и остаточное напряжение не допускается на испытательном оборудовании.
Только вышеуказанная посылка, другие товары не включены.
