Примечание: Мы не можем рекомендовать использовать его с ноутбуком HP, Dell. ЕСТЬ низкая компактность дляНоутбук HP, Dell. Пожалуйста, внимательно проверьте его перед размещением заказа.

Описание товара

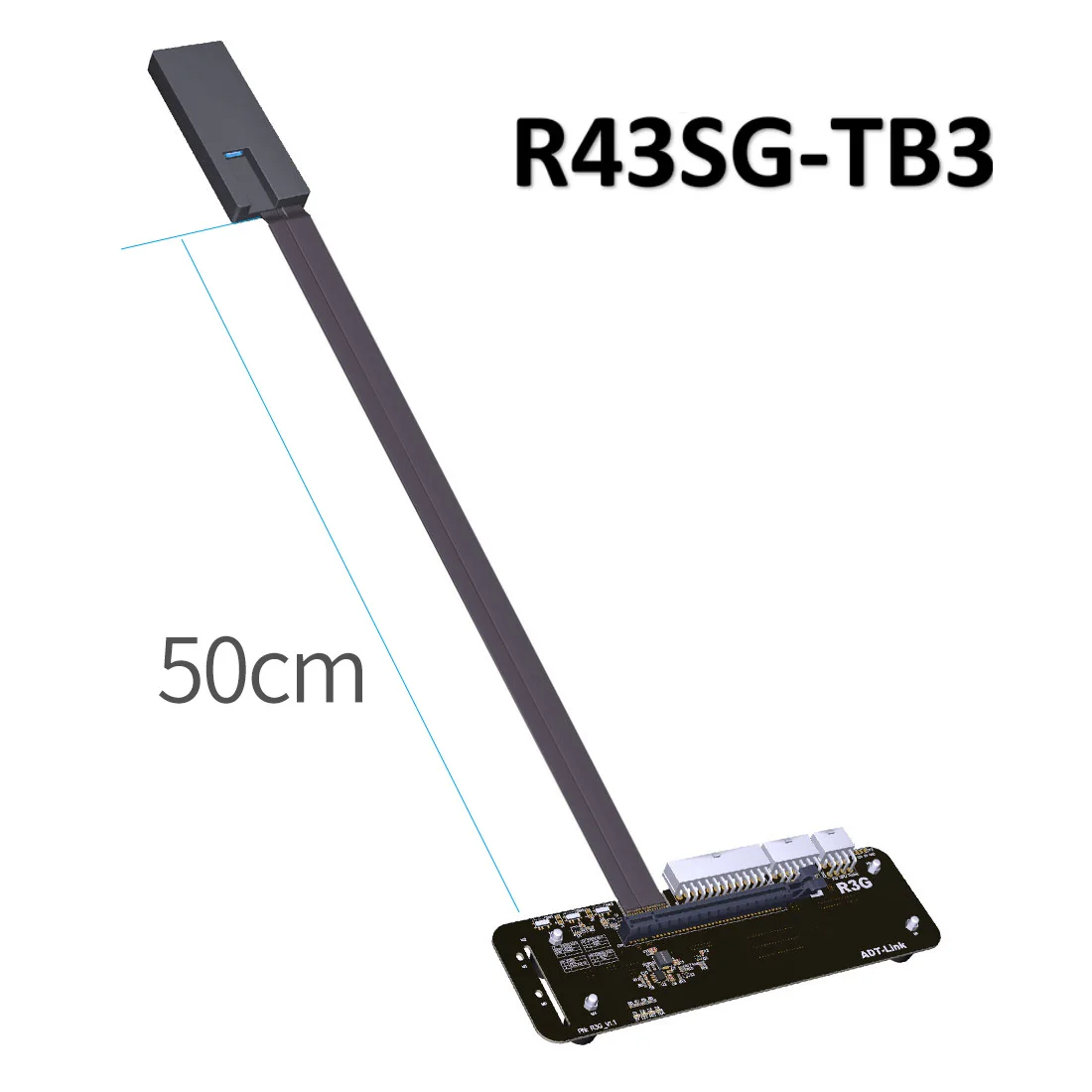

Емкость: 25 см/50 смОсобенности:

Применение: eGPU

Поддержка интерфейса: комбо Thunderbolt 3 к NVMe M-Key +NVMe M-KeyДля PCIe.

Описание длины провода:

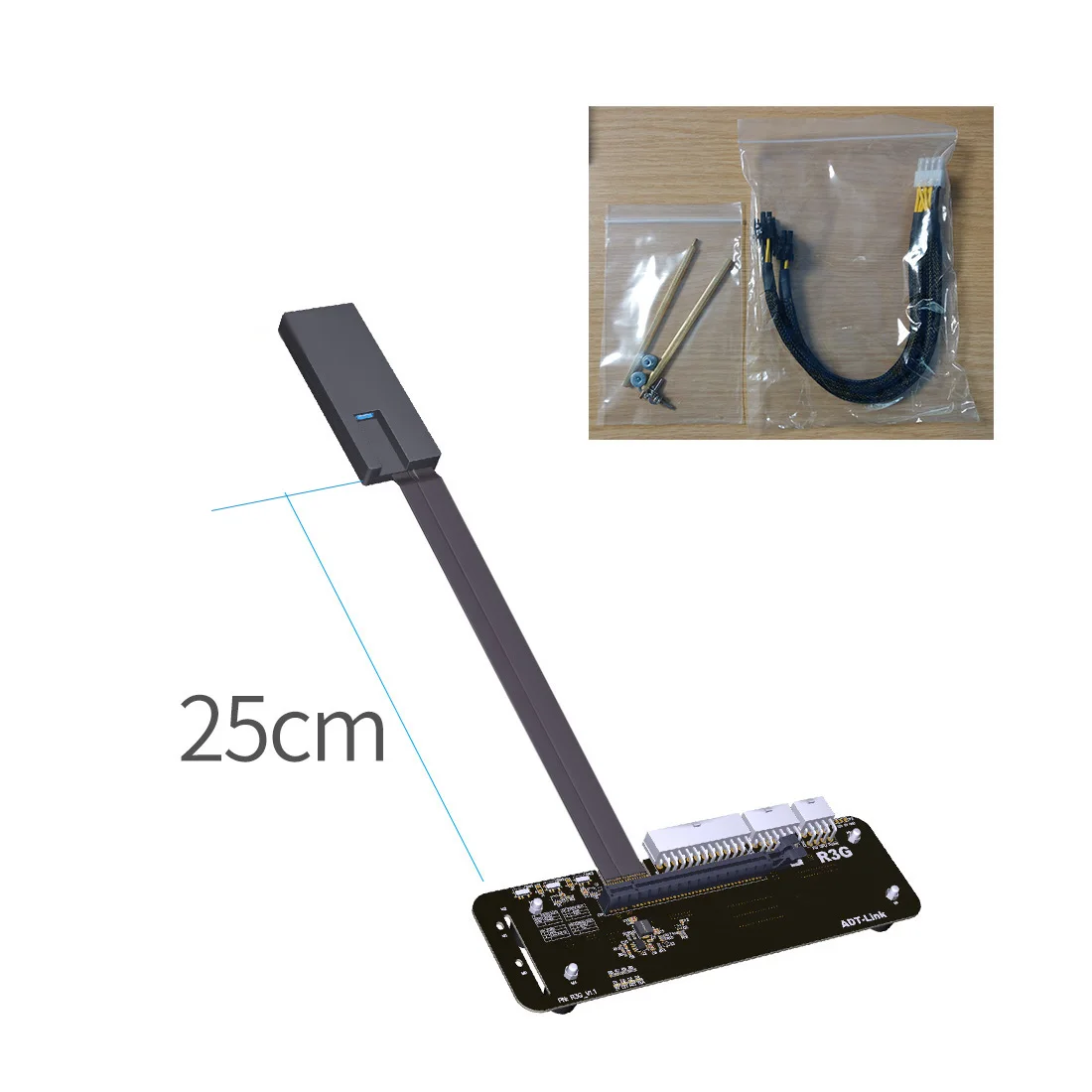

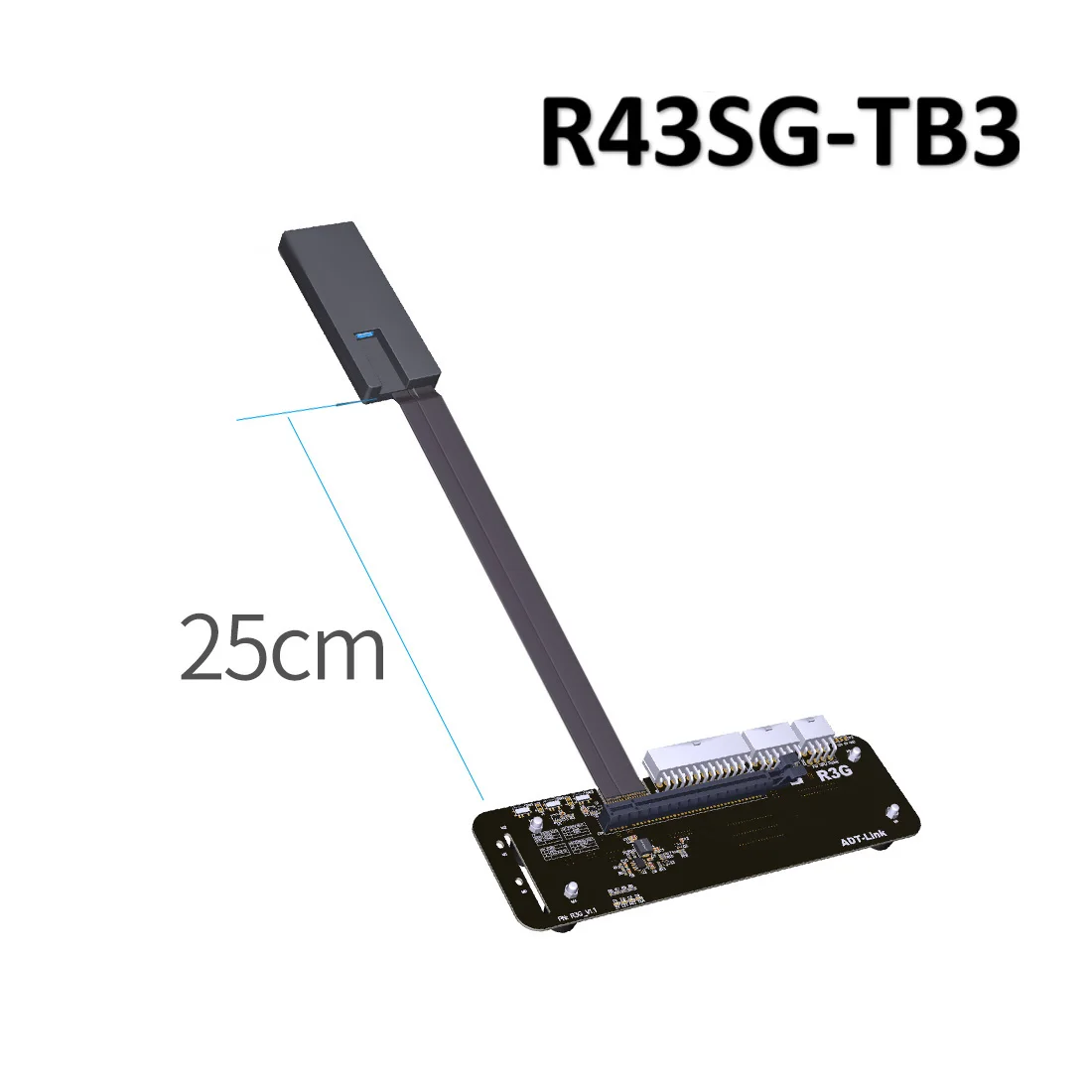

Длина провода относится к части видимого провода. В комплект не входят печатная плата и разъем. См. Рисунок 25 см на синем рисунке ниже.

Преимущества продукта:1. Преимущества провода, использование немецкого патента импортированного провода, используя тайваньские импортные разъемы Lotes, высокочастотная поддержка PCIe 3,0 32G/Bps стабильная передача.2. Дифференциальный сигнал без конструкции отверстия, нет проблем с амортизацией сигнала помех в паразитной емкости и паразитной индуктивности, не будет больше CAF микро короткого замыкания, долговечности3. Продукт использует высококачественные материалы, точность изготовления печатных плат, утолщение до 1 унции толщины меди, содержание золотого пальцевого покрытия, позолоченные проводящие характеристики хороши, может уменьшить окисление более высокое сопротивление, вызванное крахом синего экрана. Стабильность полной скорости, не нужно замедляться, нет проблем с совместимостью.4. Разъем видеокарты имеет пряжку. Ободок PCIe крепится с помощью шестиугольного медного столба и ручного зажима. Компактная видеокарта не разряжается.Примечания к покупке:1. При вставке кабеля обязательно распознает направление. Не вставляйте заднюю часть или не вставляйте смещение, чтобы устройство не было сожжено. При подключении кабеля сначала удерживайте гнездо устройства, а затем подключите кабель, чтобы избежать чрезмерной силы и прервать штырь гнезда. Запрещено сгибать и сгибать в диапазоне 2 см между ярким концом провода и пайки печатной платы.2. Графическая карта или материнская плата-это электронное устройство, которое возрастет и окислится с течением времени, а затем подключите Удлинительный кабель будет более нестабильным. Старые устройства не поддерживаются.

SW1, выключатель питания, 1 для автоматического запуска, 2 для форсированного запуска, пожалуйста, отрежьте до 1 для автоматического запуска.

SW2, переключатель задержки сигнала PERST #, 1 задержка 2,2 секунды, 2 задержки 4,5 секунды, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, отрежьте до 1

SW3, CLKRUN # переключатель задержки сигнала, 1 закрыт, 2 задерживается на 9 секунд, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, отрежьте до 1

J1, переключатель задержки сигнала PERST #, откройте для открытия функции задержки, короткое для закрытия функции задержки, текущее программное обеспечение не поддерживает, пожалуйста, вставьте крышку перемычки короткой.

J2, clkrun_емкостная задержка, в настоящее время программное обеспечение не поддерживает, только для инженеров R & D Подключите к тестированию задержки регулировки емкости. Требуется около 2,2 секунды, чтобы вставить 1 мкФ конденсатор, 5 секунд, чтобы вставить 2.2u конденсатор, и так далее.

Шаги установки:

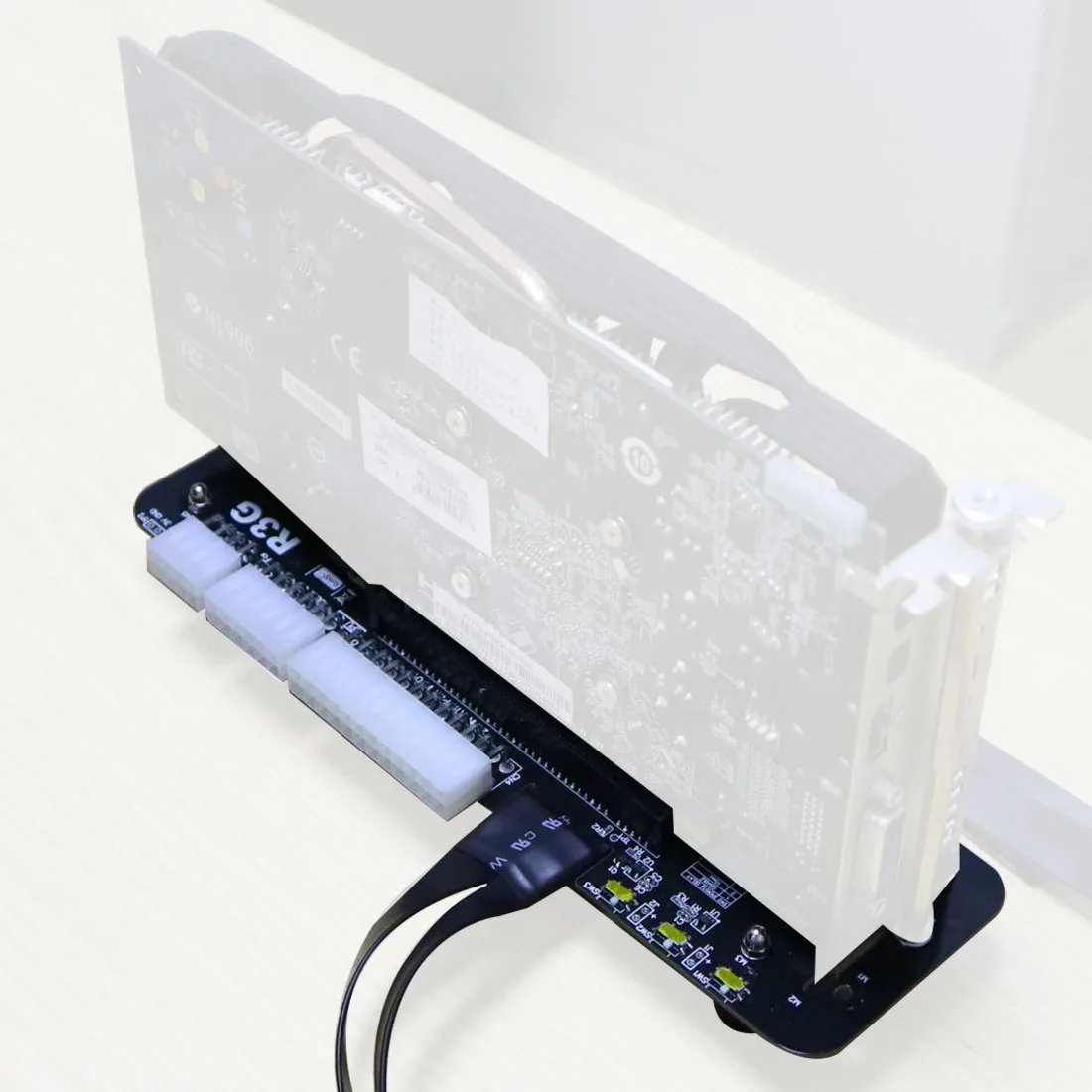

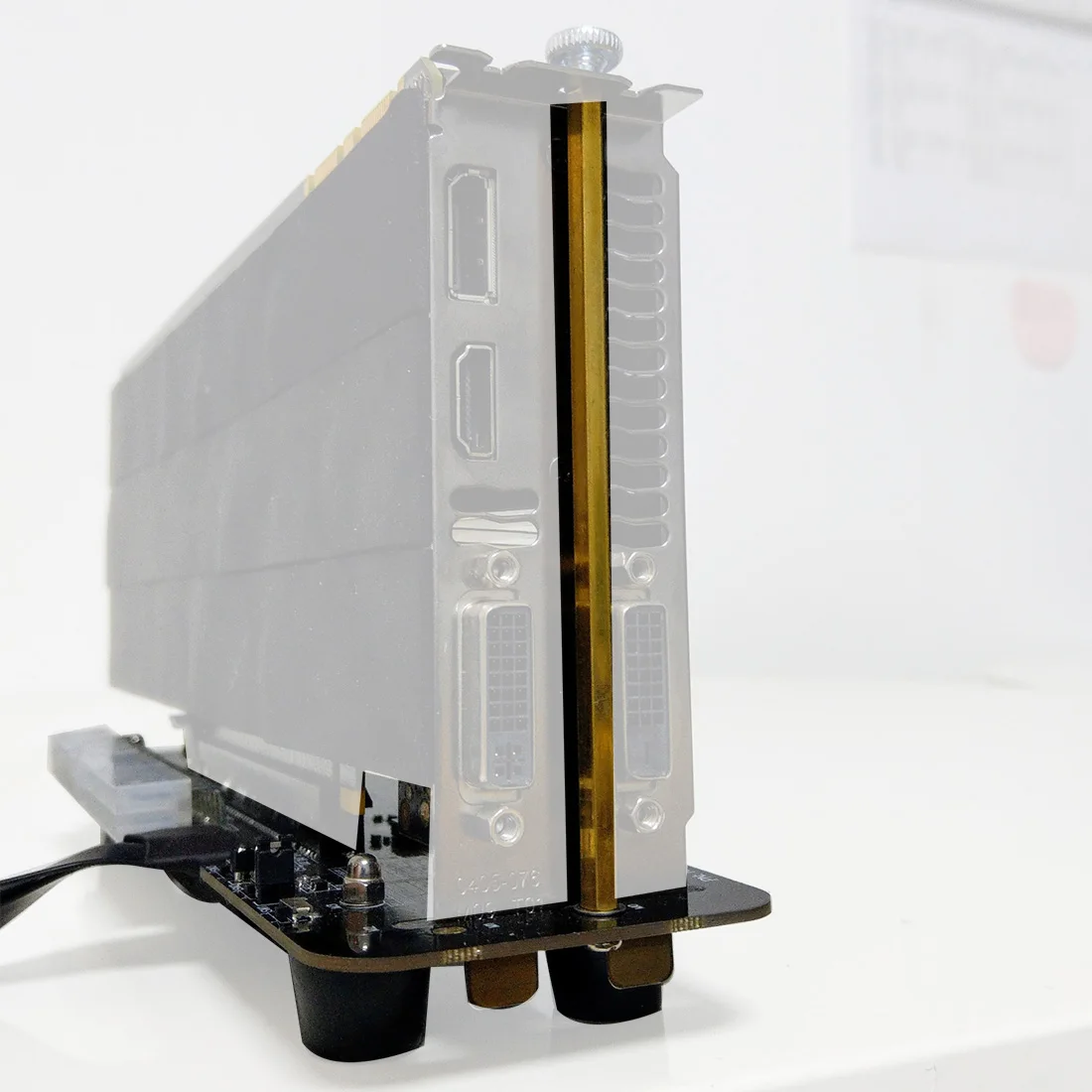

1. Установите шестиугольный Медный столб и вставьте видеокарту в разъем PCIe x16. Винт затягивается так, что видеокарта не будет трясти или упасть.

2. Установите источник питания ATX или источник питания DELL, включая шнур питания видеокарты, также должен быть подключен, после установки источник питания DELL будет светильник оранжевого цвета.

3. Вы можете подключить кабель M.2, когда компьютер выключен. После включения питания источник питания ATX автоматически включит вентилятор. Если вы используете источник питания DELL, включается зеленый светильник. В это время плата R3G включит два зеленых светильника. Система автоматически распознает карту. Установите драйвер видеокарты. Установка процесса вождения может вызвать перезапуск компьютера.

4. Отделка.
