2000 Вт 3 фазный ветровой инвертор переменного тока с внутренним датчиком







Sunshine Grid Tie Power Inverter-самый технологичный инвертор в мире для использования в интерактивных приложениях. Эта интегрированная система увеличивает урожай энергии, повышает надежность системы и имплицирует дизайн, установку и управление. Небольшой тип ветровой сетки галстук инвертор может получить энергию ветра от ветровой турбины, и может привязать к сетке через свои выходные кабели без дополнительного оборудования. Установка очень удобная и надежная. Мы называем систему, сочетающую с небольшим сеточным инвертором и ветровой турбиной как «sgwt». Система включает в себя ветряную турбину и небольшой сетевой инвертор и монтажный комплект, а некоторые «SGWT» также будут включать контроллер, резистор нагрузки сброса. Инвертор может быть подключен к любым выходам утилитарной сетки дома. Небольшой сетевой инвертор контролирует громкость, частоту и фазу домашней утилитарной сетки, затем производит чистую синусоидальную волну переменного тока, что частота и фаза такие же, как у сетки, И объем немного выше, чем у сетки, затем в соответствии с текущей управляемой ШИМ, Для управления выходной мощностью в сетку. Небольшой сетевой инвертор просто выключает питание, когда домашняя сетка включена. Когда ветряная турбина вращается, а выходное напряжение находится в диапазоне номинального входного напряжения инвертора, ветряная турбина производит мощность, И сетевой инвертор изменит мощность от ветровой турбины до домашней сетки. Когда общая мощность электрического аппарата, который используется в доме, больше, чем выходная мощность инверторов, эта мощность от инверторов будет потребляться в доме, это замедлит измеритель мощности, в противном случае, Разница выходной мощности инвертора между общей используемой мощностью аппарата будет выходить из дома в сетку.   Преимущество инвертора: 1. Передовые запатентованные технологии, эффективность MPPT выше. 2. Высококачественные импортные компоненты, более стабильное качество, более низкий уровень отказов. Значительно дольше срока службы, более 10 лет. 3. Каждый инвертор должен пройти два испытания (20 часов) перед отправкой с завода. 4. Гарантия: 2 года бесплатного обслуживания и замены, пожизненная техническая поддержка. 5. Низкая стоимость и простота установки. 6. Свободное сочетание. 7. Комбинация SGPV не взаимодействует. 8. Повышение эффективности всей системы солнечной энергии. 9. Низкое энергопотребление.



Почему мы производим сетевой инвертор с ограничителем?

  Это в ответ на ошеломляющие требования наших клиентов к продукту, который может контролировать количество энергии, которое сетка связывает инверторы (GTI) может генерировать так, что количество избыточной энергии, произведенной солнечными панелями, уменьшено до незначительных уровней, Если не устранен --- так как в некоторых странах производитель оплачивает избыточную мощность, которую он дает распределительной сети. Это связано с тем, что измерители электроэнергии (те, которые предоставляются поставщиком электроэнергии в этом районе) не знают о направлении потока энергии. Другими словами, это только добавляет, даже если мощность экспортируется в сетку, таким образом, потребители будут заряжаться за энергию, даже если она передана в сетку, и это проблема   Это сетевой инвертор 2-го поколения с ограничителем.   С GTIL второго поколения, мы интегрировали функцию предела внутри GTI-мы называем этот внутренний ограничитель. Таким образом, никакого дополнительного модуля ограничителя не требуется, снижение стоимости customerssquos, более легкий для установки. Чехол для установки инвертора От главного выключателя, мы также включаем 2-й GTIL работать с автономным ограничителем, мы называем это-внешний ограничитель. Конечно, инвертор может работать в обычном режиме без ограничений, просто установите на красивый ЖК-дисплей и сохраните Настройка.   Новая Обновленная прошивка включает аккумулятор или солнечную ограничитель тока и модель питания.   Пользователь может установить максимальную выходную мощность инвертора, это может сделать инвертор работать при охлаждении contition по желанию пользователя и продлить срок службы инвертора.   Пользователь может установить Входное/выключенное напряжение инвертора, которое может гибко использовать с батареей банка зависит от ума пользователей и может предотвратить аккумулятор от разрядки.



Технические данные



Товар Модель WG1000AC24V WG1000AC48V WG2000AC48V Ветряная турбина Номинальная мощность ветра 1000 Вт 1000 Вт 2000 Вт Номинальное напряжение ветра 24VAC 48VAC 48VAC Вход инвертора Входное напряжение постоянного тока
(Выпрямитель AC-DC) 22V-60VAC 45V-90VAC

45V-90VAC

(48V ветряной турбины)

MPPT напряжение 25V-60VAC 50V-90VAC 50V-90VAC Выход инвертора Выход переменного тока Авто: 115 В (95 в-140 в);

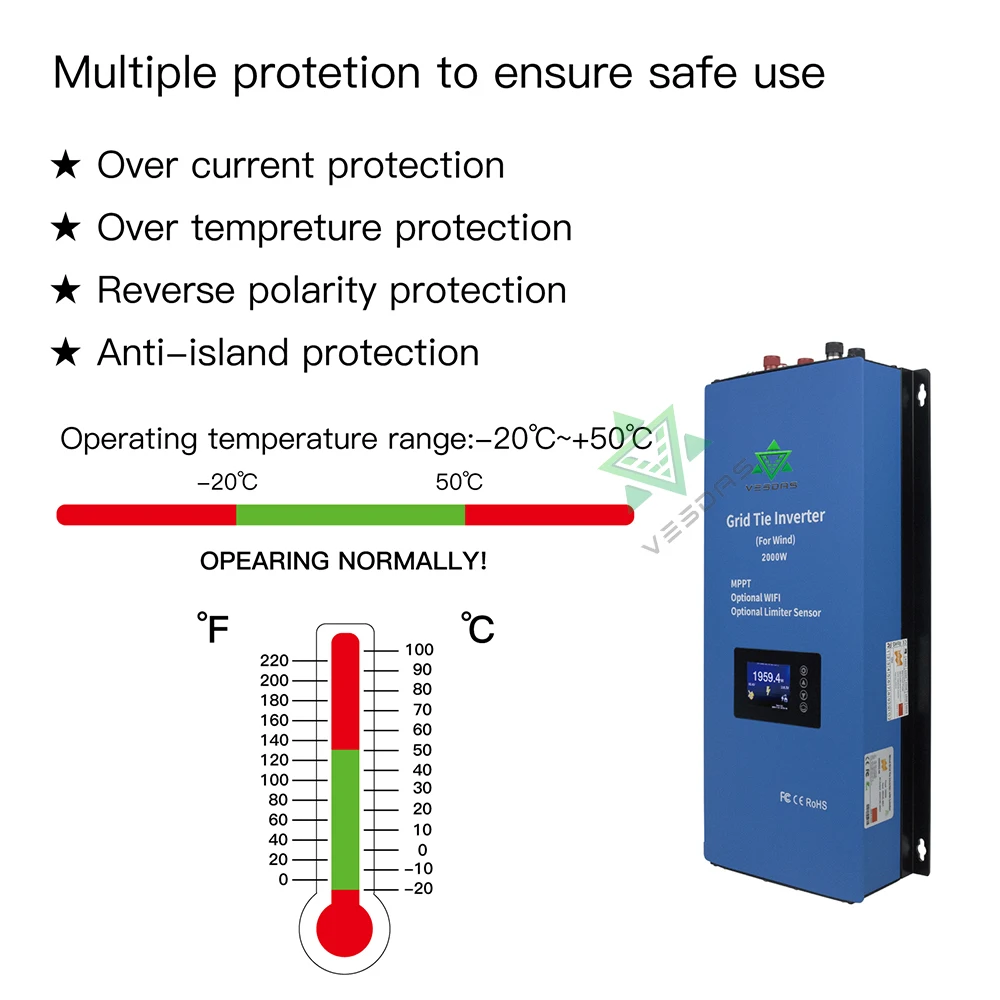

230 В (185-265 в) 230 В Частота Авто: 50 Гц (47,5-51,5 Гц);60 в (59,3-60,5 Гц) Коэффициент мощности > 0,95 Выход Чистая синусоида Эффективность MPPT 99% Характеристика Защита 1. Защита от перегрузки по току
2. Защита от перегрева
3. Защита от обратной полярности
4. Анти-островная защита
5. Интеграция с внутренним ограничителем и функцией внешнего ограничителя, которая может предотвратить попадание избыточной мощности в общественную сеть ЖК-дисплей 1. Полезная сетка переменного напряжения, формы волны, частоты
2. Каждый день кривая мощности и мощности, общая мощность
3. Показывает мощность в реальном времени, входное напряжение,
Внутренняя температура, дата и время

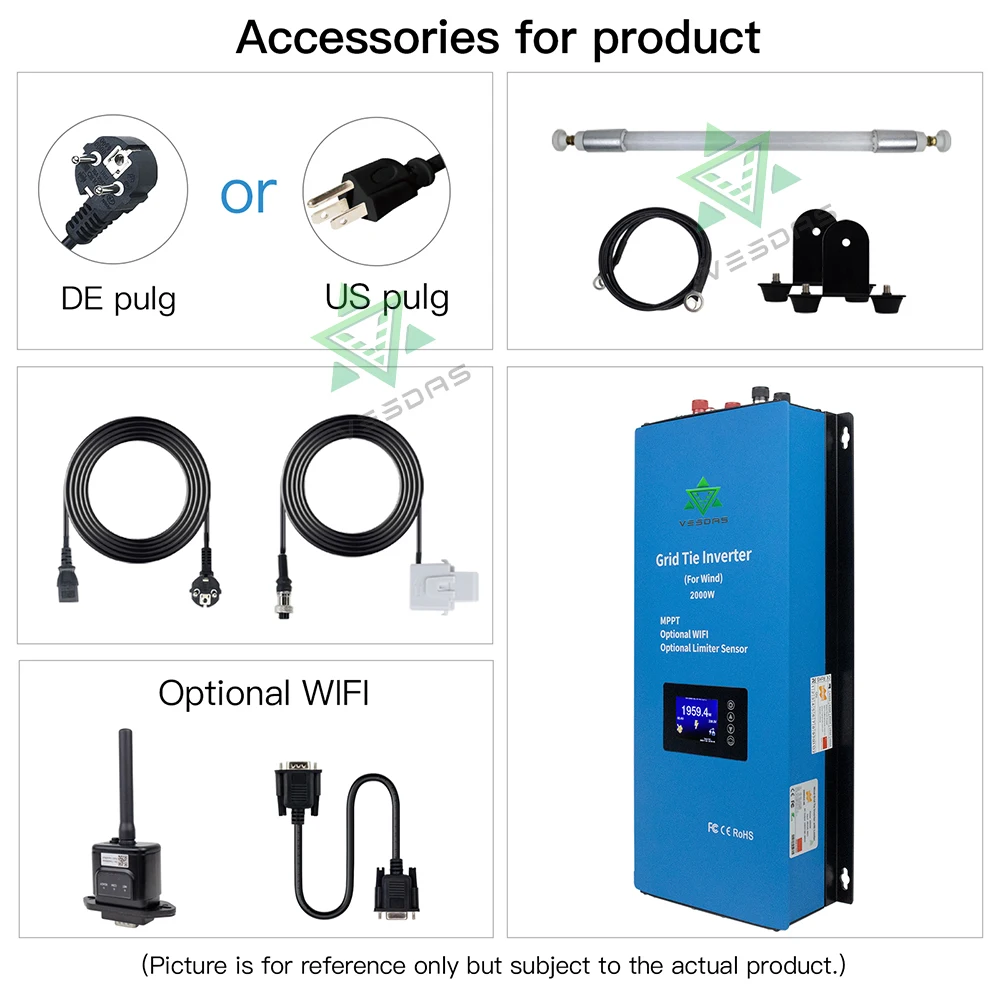

4. Установите часы и дату Цвет Синий (в наличии), золотой и серебряный (на заказ) Аксессуары 1. Резистор нагрузки сброса
2. Ограничитель (датчик)

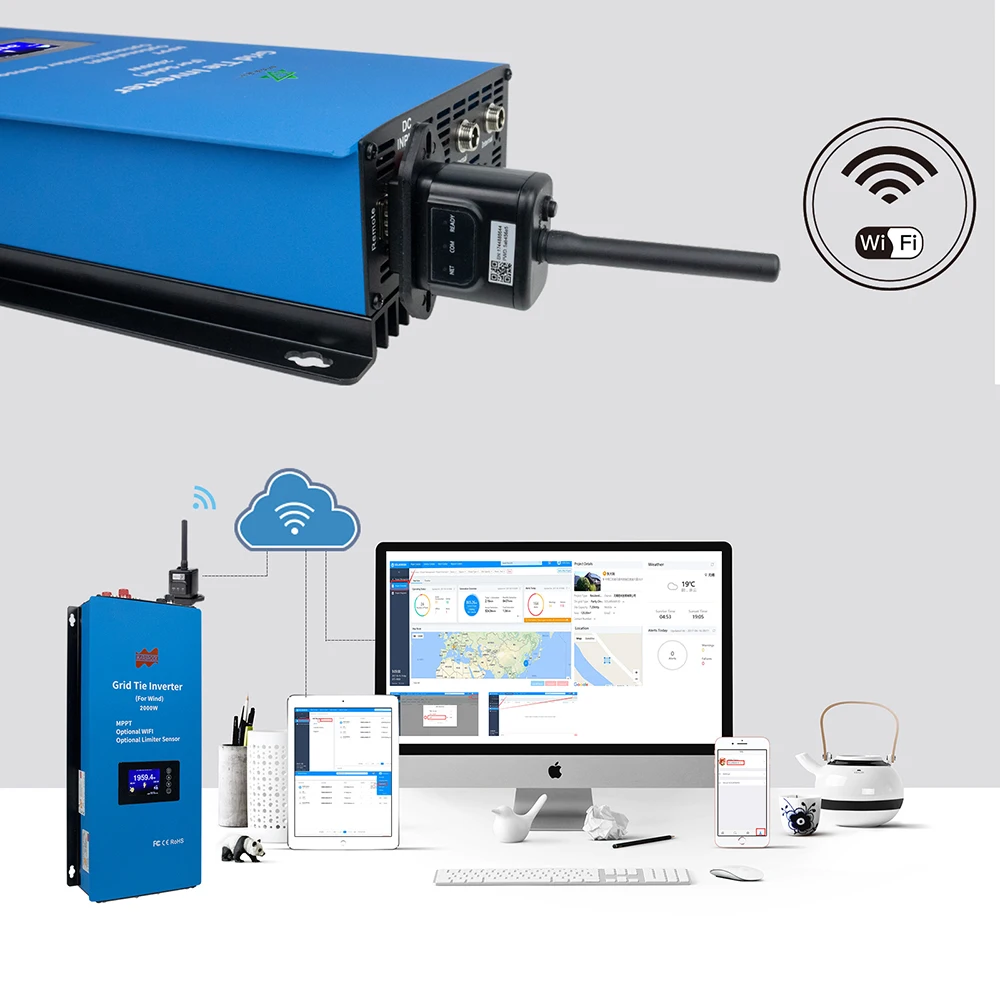

3.Wifi (опционально)
4. Вилка (стандарт ЕС или США) Физические свойства N.W/G.W 4.3 кг/6 кг 4.3 кг/6 кг 5.4 кг/7,5 кг Цвет Синий (в наличии), золотой и серебряный (на заказ) Размер изделия 322x196x88мм 322x196x88мм 434x196x88мм Размер упаковки 450x320x180мм 450x320x180мм 450x320x180мм

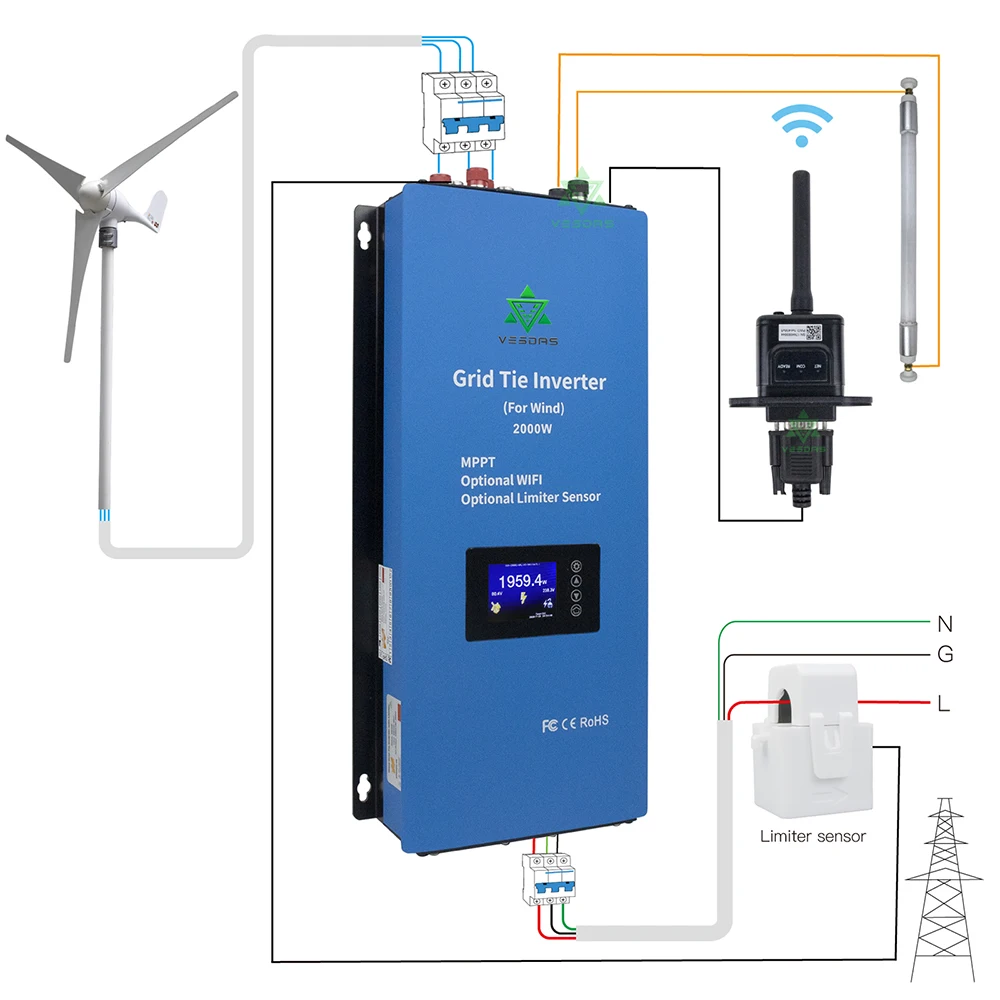

Схема солнечного света сетки галстук инвертор питания

Схема инвертора WDL

Схема инвертора WAL

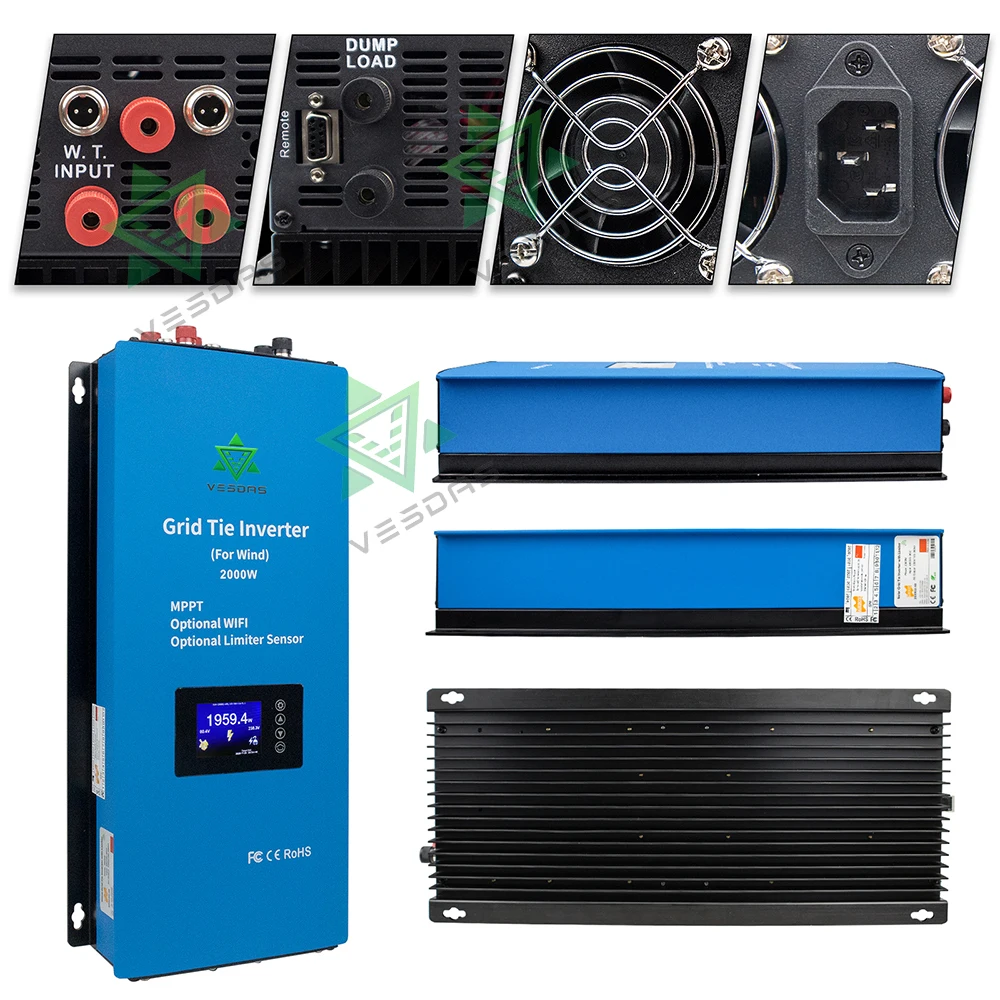

①. ②. Соединительная клемма с резистором нагрузки на свалку. Эти клеммы будут подключены к резистору нагрузки на свалку.

③. Розетка переменного тока, эта розетка будет подключать инвертор к сети общего пользования через кабель переменного тока. ④. Охлаждающие вентиляторы. ⑤. Входные клеммы. Эти клеммы будут подключены к ветровой турбине.



Инструкция по индикации инвертора

Дисплей инвертора может показать много информации, основной интерфейс дисплея и значки объяснения показаны выше.

Меню набора: Выберите значок меню набора на интерфейсе главного экрана, нажмите кнопку подтверждения, чтобы войти в интерфейс, показанный ниже, в этом интерфейсе, можно установить подсветку ЖК-дисплея всегда или автоматически выключить подсветку через 3 минуты без действий. Инвертор также интегрируется с внутренним ограничителем и функцией внешнего ограничителя, которая может предотвратить попадание избыточной мощности в общественную сеть. Выберите режим внутреннего ограничителя, инвертор будет работать в режиме ограничителя, выходная мощность инвертора будет определяться нагрузочной мощностью. Выберите Режим внешнего ограничителя, инвертору нужен модуль внешнего ограничителя, работающий с ним. Для более подробной информации О функции ограничителя, пожалуйста, свяжитесь с поставщиком. Примечания:Сохраните настройки после изменения режима работы или настройки подсветки.

Примечания:Режим разрядки аккумулятора и режим разрядки аккумулятора еще не разработаны.



Форма волны сетки: Этот интерфейс покажет форму волны сетки в реальном времени. Напряжение и частота сетки также будут отображаться в этом интерфейсе. Пользователь может

Меню «Энергия»: интерфейс «Энергия» будет показывать кривую электроэнергии каждый день. Сегодня на этой странице также представлены кВтч и общая кВтч.



Вид питания: в этом интерфейсе дисплей показывает мощность в реальном времени, входное напряжение PV, внутреннюю температуру, дату и время.

Настройка часов и даты: Установите часы и дату на этой странице, сохраните настройки перед выходом.



Процедура установки

Установка системы электропитания Sunshine Grid Tie включает несколько ключевых шагов:

1. Учитывая общую мощность сетевой системы питания, которая вам нужна.

2. Выбор подходящей ветровой турбины для солнечного инвертора сетки.

3. Выбор аксессуара для установки сетевой системы питания.

4. Выбор правильной модели солнечного инвертора сетки.

5. Установка ветровой турбины в подходящее место.

6. Установка солнечного инвертора сетки для подходящего места.

7. Подключение солнечной сетки связать систему питания с кабелями и соединителями.

8. Заземление системы.



Выберите подходящий резистор нагрузки на свалку.     Из-за того, что инвертор для ветровой турбины серии SUN имеет встроенный контроллер нагрузки на свалку, поэтому инвертор может напрямую подключаться к резистору нагрузки на свалку. На панели инвертора есть две клеммы для подключения резистора нагрузки сброса. Различные модели инвертора сетки должны соединяться с различным типом резистора нагрузки сброса, мы отправим вам применимые резисторы в соответствии с моделью инвертора, которую вы заказали. Соединительный чертеж "SGWT" WDL модель солнечной серии сетки галстук Инвертер соединен с AC выходной Тип ветровой турбины     BWAL модель серии солнце сетки галстук Инвертер соединен с AC выходной Тип ветровой турбины   Подключение двух SUN-1000G2-WAL с максимальной мощностью 2 кВт ветровой турбины   Установка солнечной сетки привязывает энергосистему к трехфазной сети.   Когда мощность силовой системы Gird Tie больше, intall вся энергосистема на одну фазу утилитарной сетки не является разумной, возможно, это вызовет расхождение трех фаз утилитарной сетки. В этом разделе мы объясним, как установить солнечную систему питания на три фазы утилиты сетки отдельно, чтобы сбалансировать питание.   Трехфазная сеточная энергосистема   Например, установка сети 3 кВт привязывает энергосистему к трехфазной инженерной сети. Схема показана на рис. 8, мы разделяем 3 кВт мощности sytem на три блока питания, каждый блок имеет 1 кВт мощности. Подключив каждый системный блок к различным фазам, этот блок может сбалансировать всю сетку, привязать питание к трем фазам утилитарной сетки. Fllow таким образом, вы можете установить более большую сетевую систему питания на три фазы, просто отделить всю систему питания на три одинаковых блока питания
