Защитная плата для литиевой батареи 7S 30A 18650/32650 сбалансированная Versio/литий железо

Защитная плата для литиевой батареи 7S 30A 18650/32650 сбалансированная Versio/литий железо

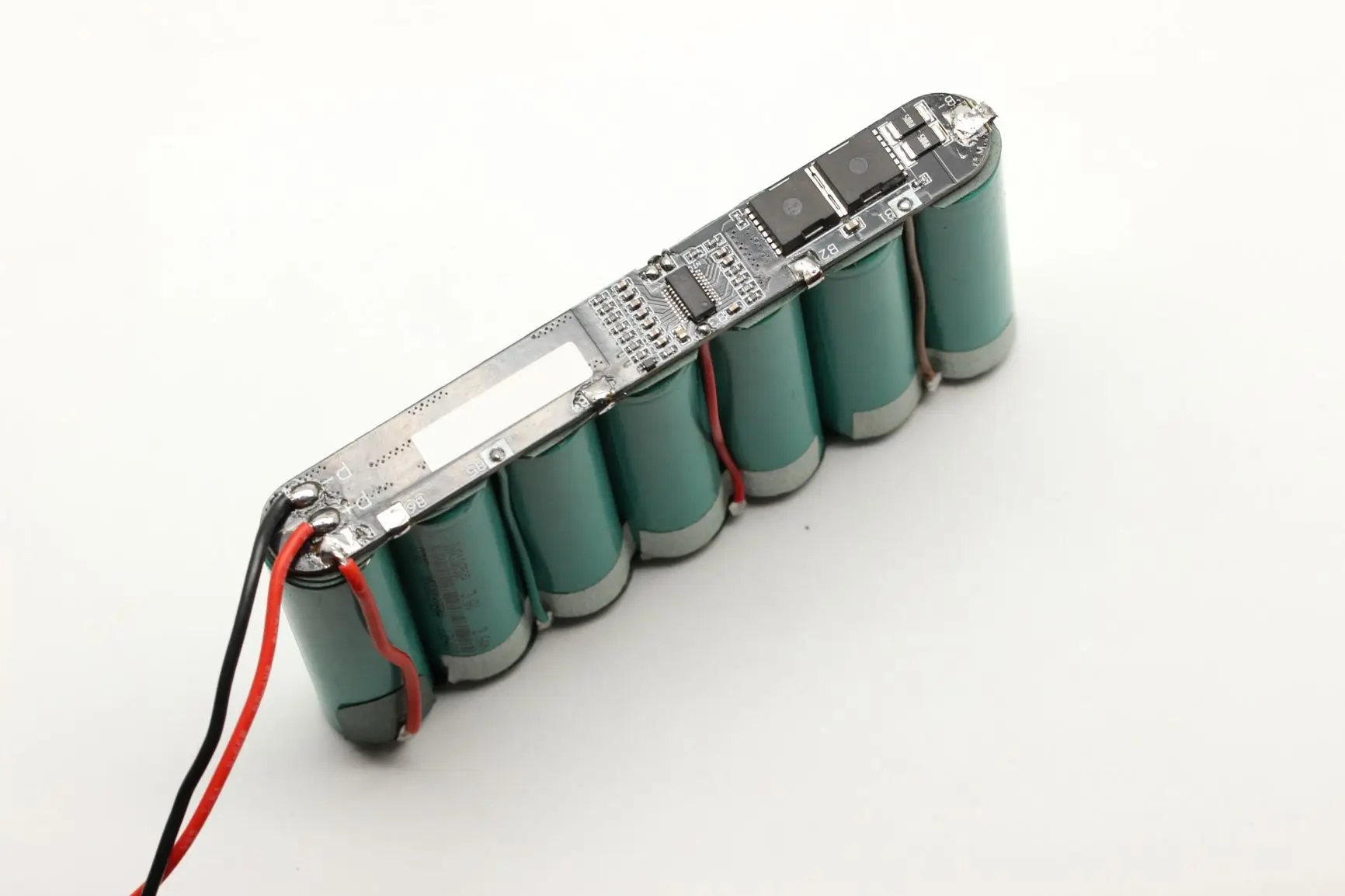

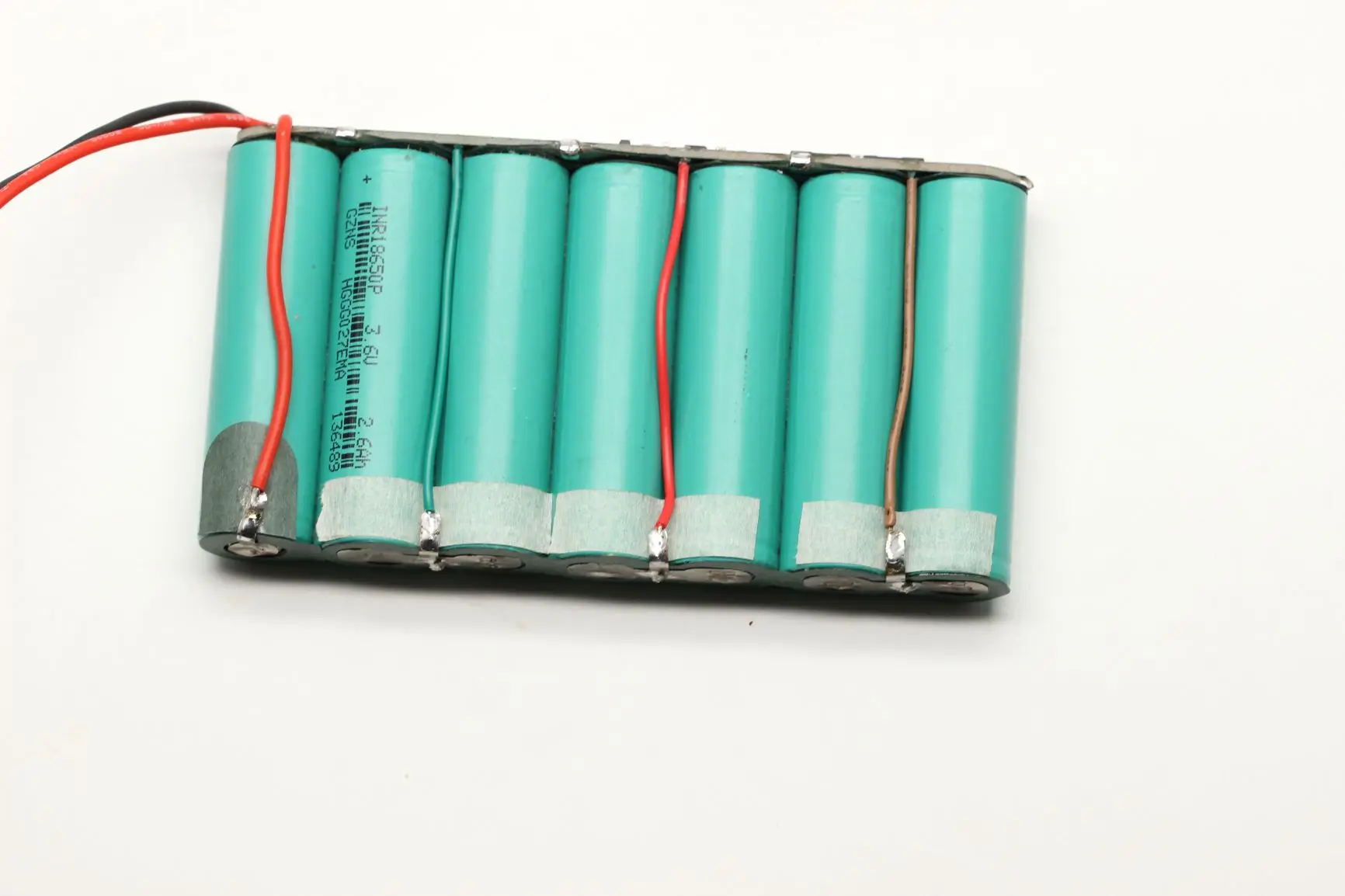

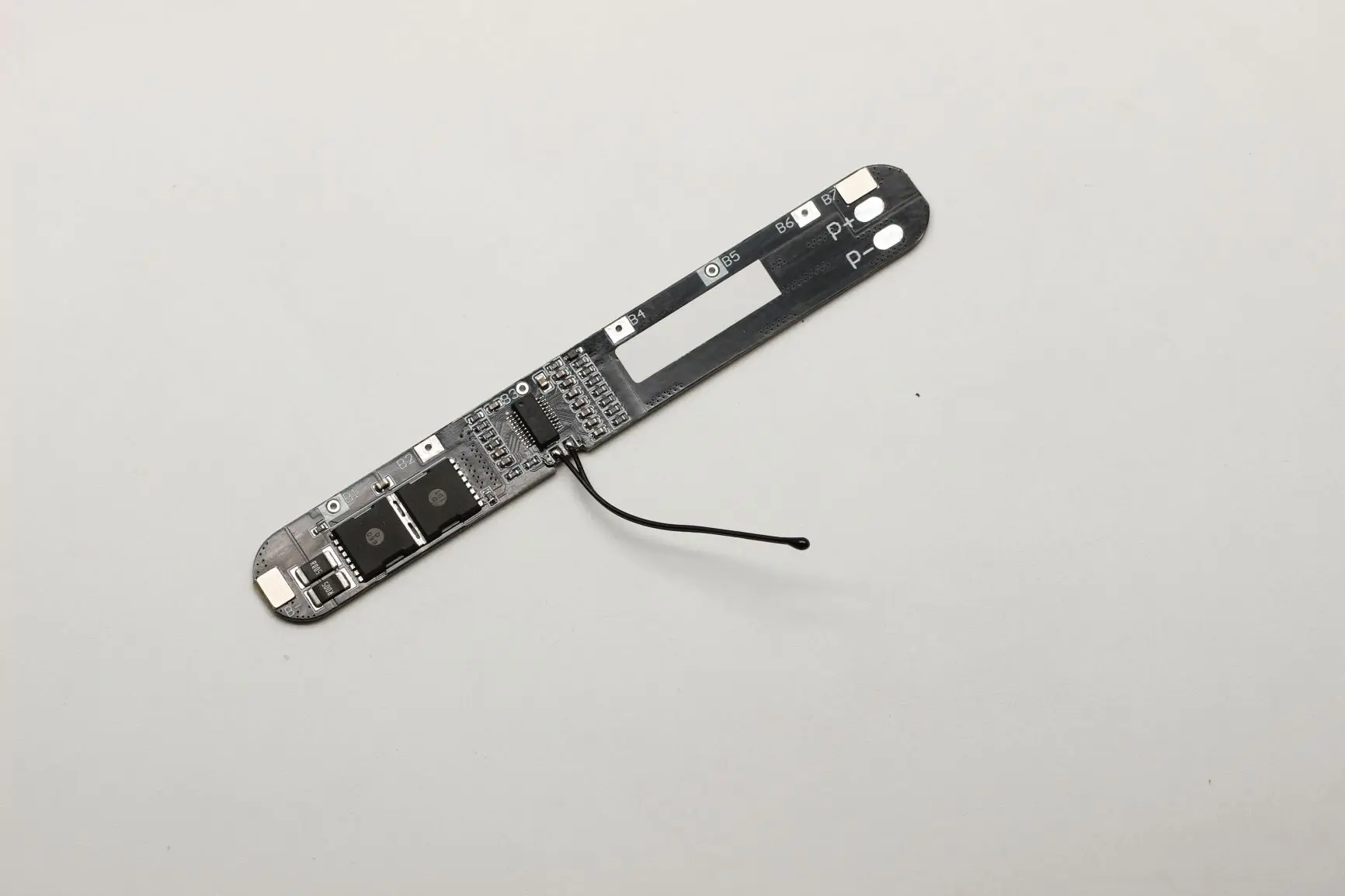

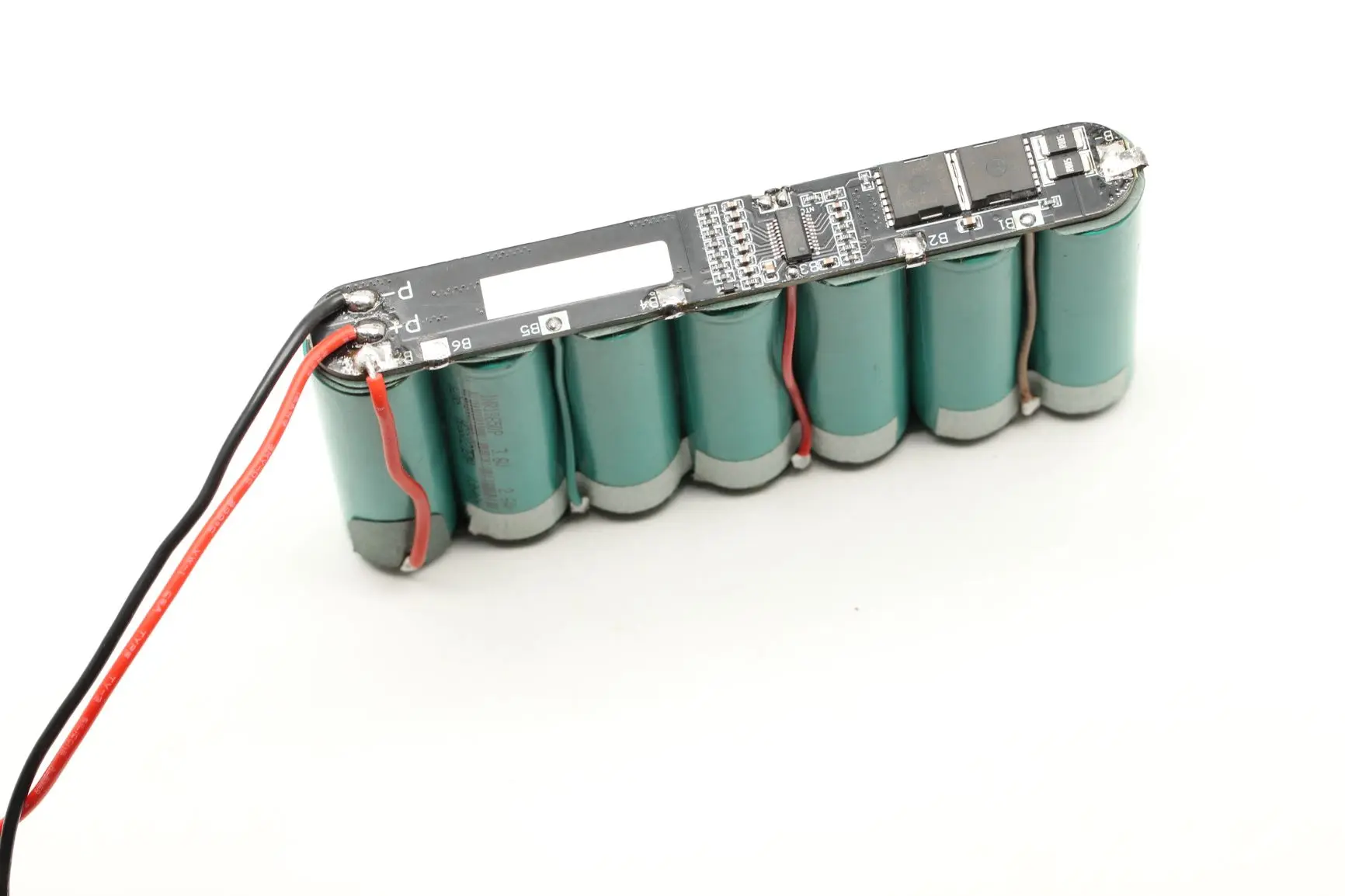

Фотоаппаратов моментальной печати 7S 30A Резервная плата размер: 126*17,5 мм, два овальной формы, размещены на верхней части семи 18650 бок. Эта плата используется для 7 серии общего 5A--15A рабочий ток, железа и литий 3,2 V и тройные 3,7 V может быть Инструкции по сварке основной линии: 1. B-: надежно Подключите отрицательный полюс аккумуляторного блока и b-терминал на защитной пластине с толстыми проводами 2. P-: надежно Подключите отрицательный терминал нагрузки и зарядное устройство к P-клемме на защитной пластине с толстыми проводами. 3. P +: надежно подключите положительный терминал нагрузки и зарядного устройства к P + клемме на защитной плате с толстыми проводами. 4. B7: надежно подключите положительный полюс аккумуляторного блока и B + терминал на защитной плате с толстыми проводами 5. Подключите B-.B1.B2.B3.B4.B5.B6.B7 к клеммам соответствующего напряжения аккумуляторной батареи. Эксплуатационные характеристики: 1: порядок подключения ячеек: сначала Подключите B-, а затем подключите терминалы обнаружения напряжения ячейки. При удалении ячейки происходит изменение последовательности. 2: линия обнаружения напряжения в ячейках использует стандартный кабель, B-, P-, P +, B7 необходимо выбрать соответствующий диаметр провода в соответствии с непрерывным током разряда и размером тока заряда. 3: После подключения аккумулятора и защитной платы Измерьте напряжение между B + и P-. Если измеренное напряжение равно общему напряжению аккумуляторной батареи, Защитная панель работает должным образом. Примечание: когда плата защиты подключена к аккумуляторной батарее или удалена из аккумуляторной батареи, необходимо следовать вышеуказанной последовательности. Невыполнение требуемой последовательности операций может привести к повреждению компонентов защитной панели и вызвать серьезные последствия.
