    Double BTS7960 43A H-bridge High-power Motor Driver module/smart car/ | Электроника

    Описание товара





    Product Description:

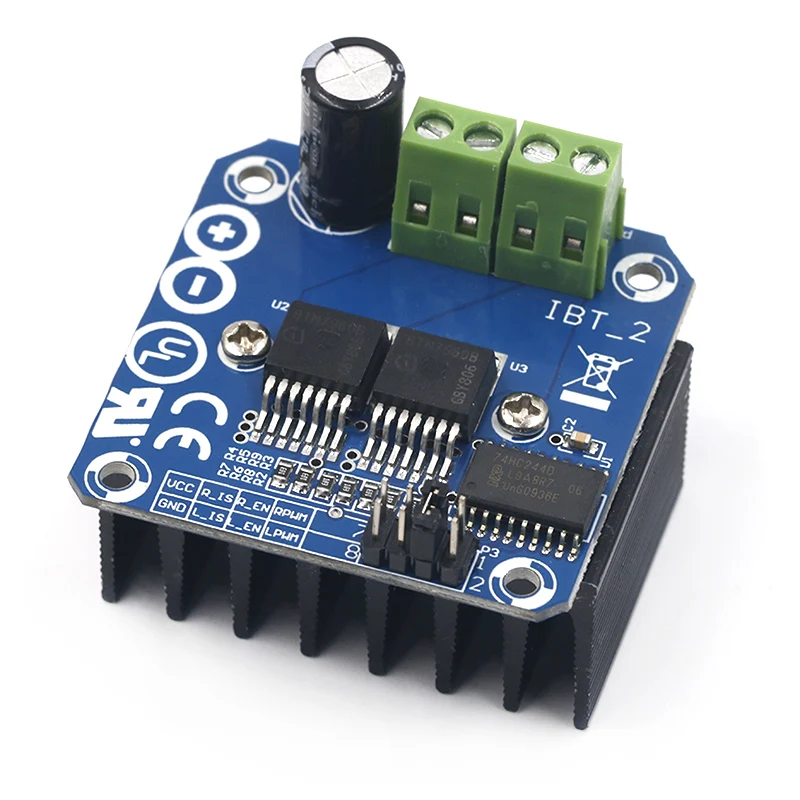

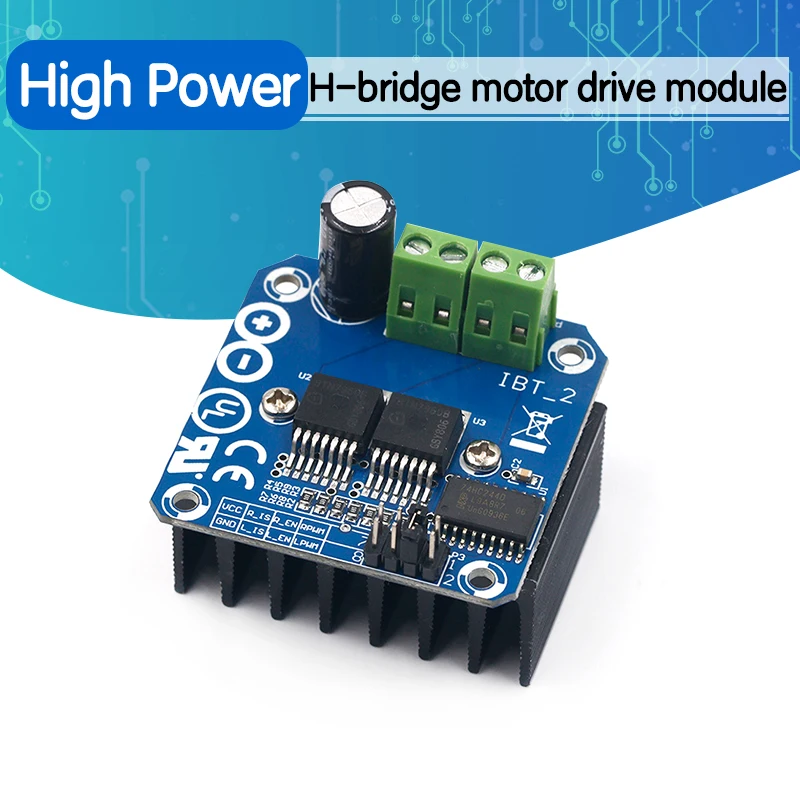

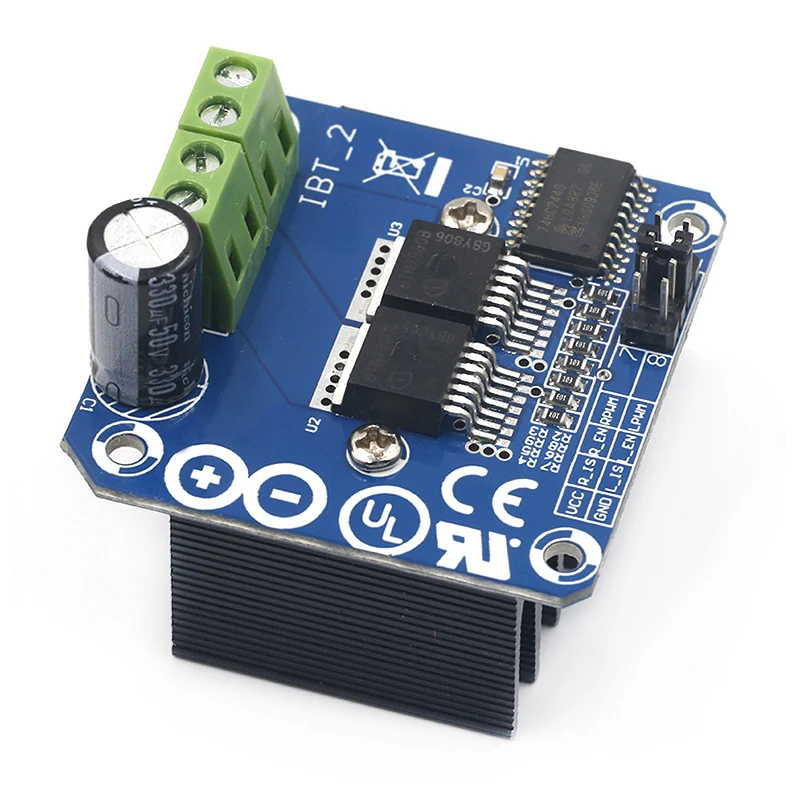

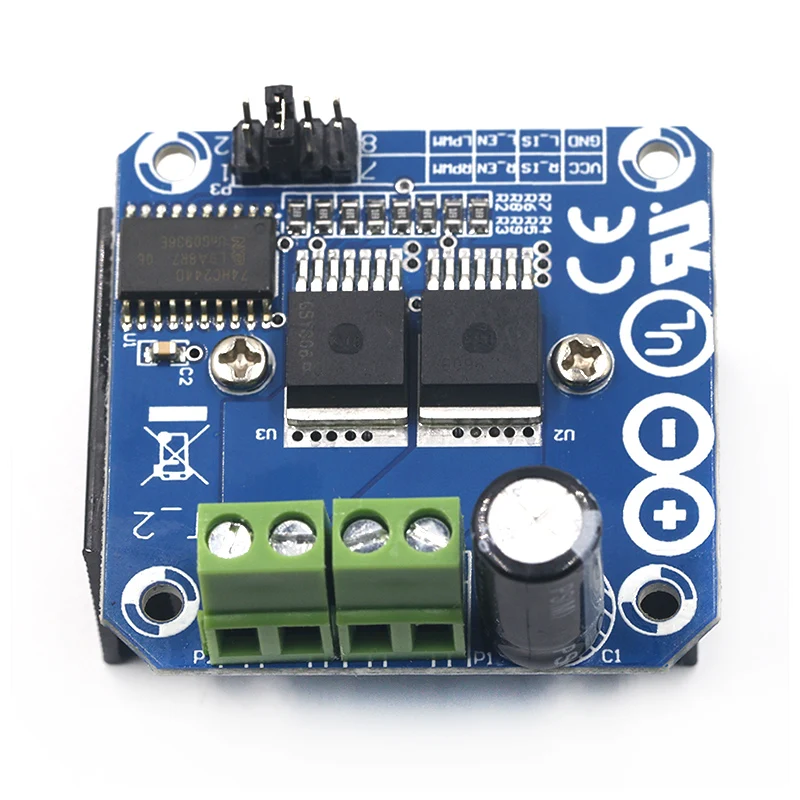

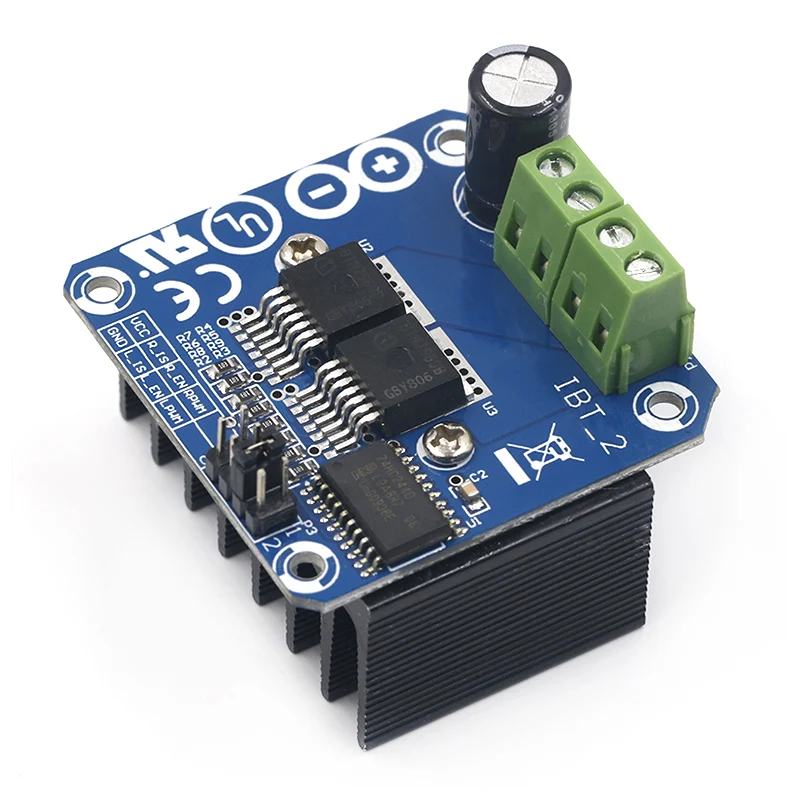

    BTS7960B H-bridge 43A high-power motor driver Module Overview:This driver uses chips BTS7960 composed of high-power drive full H-bridge driver module with thermal over-current protection. Double BTS7960 H-bridge driver circuit, with a strong drive and braking, effectively isolating the microcontroller and motor driver! High-current 43A

    Features:
    Double BTS7960 large current (43 A) H bridge driver;
    5V isolate with MCU, and effectively protect MCU;
    5V power indicator on board;
    Voltage indication of motor driver output end;

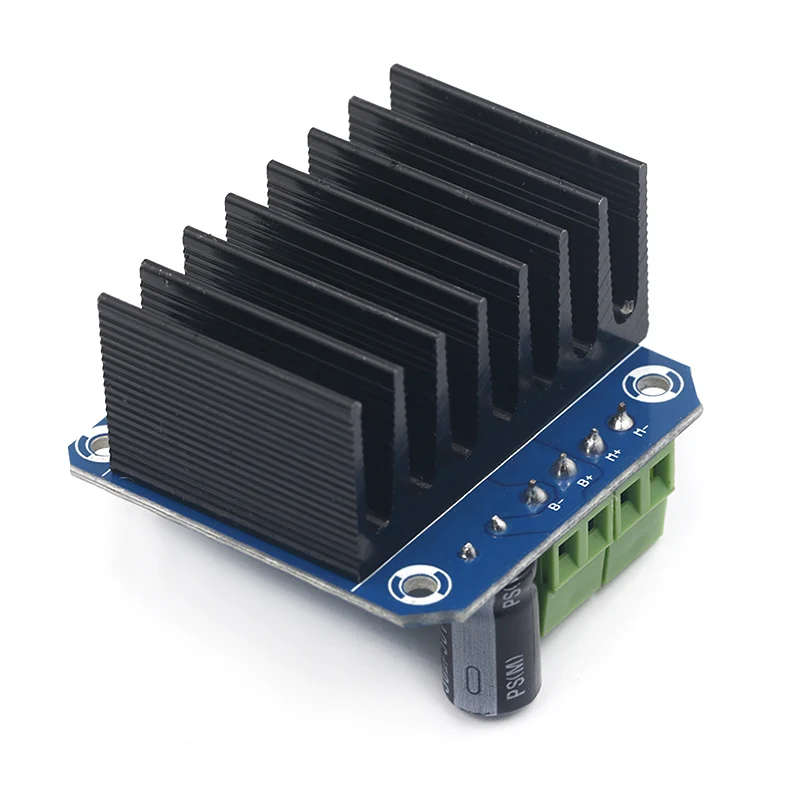

    can solder heat sink;PIN

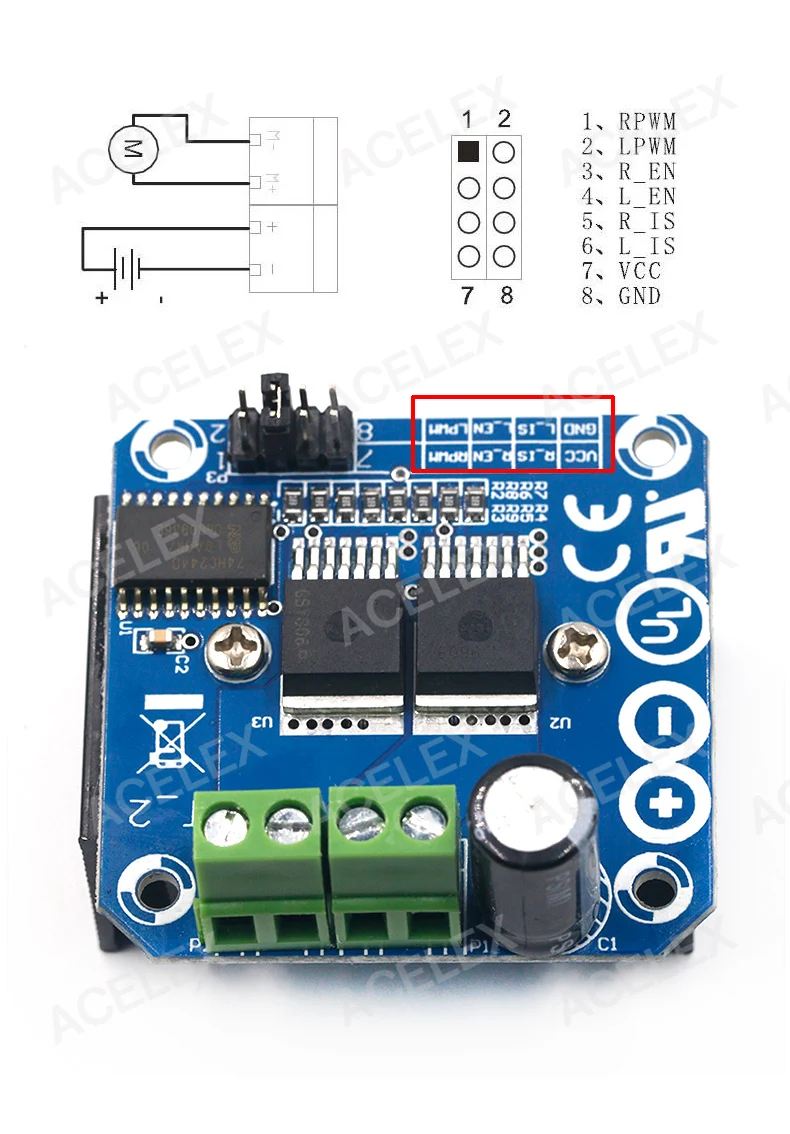

    Definition:
    1. RPWM:  Right Turn PWM
    2. LPWM: Left Turn PWM
    3. R_EN: Right Turn Enable (High Active)
    4. L_EN: Left Turn Enable (High Active)
    5. R_IS: Right Turn Current Warning (May Leave Floating)
    6. L_IS: Left Turn Current Warning (May Leave Floating)
    7. VCC: (5V)
    8. GND


    Connections:
    Method 1:
    VCC: 5V from Microcontroller(MCU)
    GND: GND from Microcontroller(MCU)
    L_PWM: PWM or 5V from Microcontroller(MCU) for CCW(CW) Turns
    R_PWM: PWM or 5V from Microcontroller(MCU) for CW(CCW) Turns
    R_EN and L_EN:  5V from Microcontroller(MCU)

    Method 2:
    VCC: 5V from Microcontroller(MCU)
    GND: GND from Microcontroller(MCU)
    L_PWM: 5V from Microcontroller(MCU) for CCW(CW) Turns
    R_PWM: 5V from Microcontroller(MCU) for CW(CCW) Turns
    R_EN and L_EN:  PWM from Microcontroller(MCU)

    Just need four lines from MCU to driver module (GND. 5V. PWM1. PWM2);
    isolation chip 5V power supply (can share with MCU 5V);
    size: 4*5 *1.2cm;
    Able to reverse the motor forward, two PWM input frequency up to 25kHZ;
    two heat flow passing through an error signal output;
    isolated chip 5V power supply (can be shared with the MCU 5V), can also use the on-board 5V supply;
    the supply voltage 5.5V to 27V;
