Инкрементальный Поворотный магнитный датчик 2500 линий выход ABZ 4 пары

Название = ckeditor

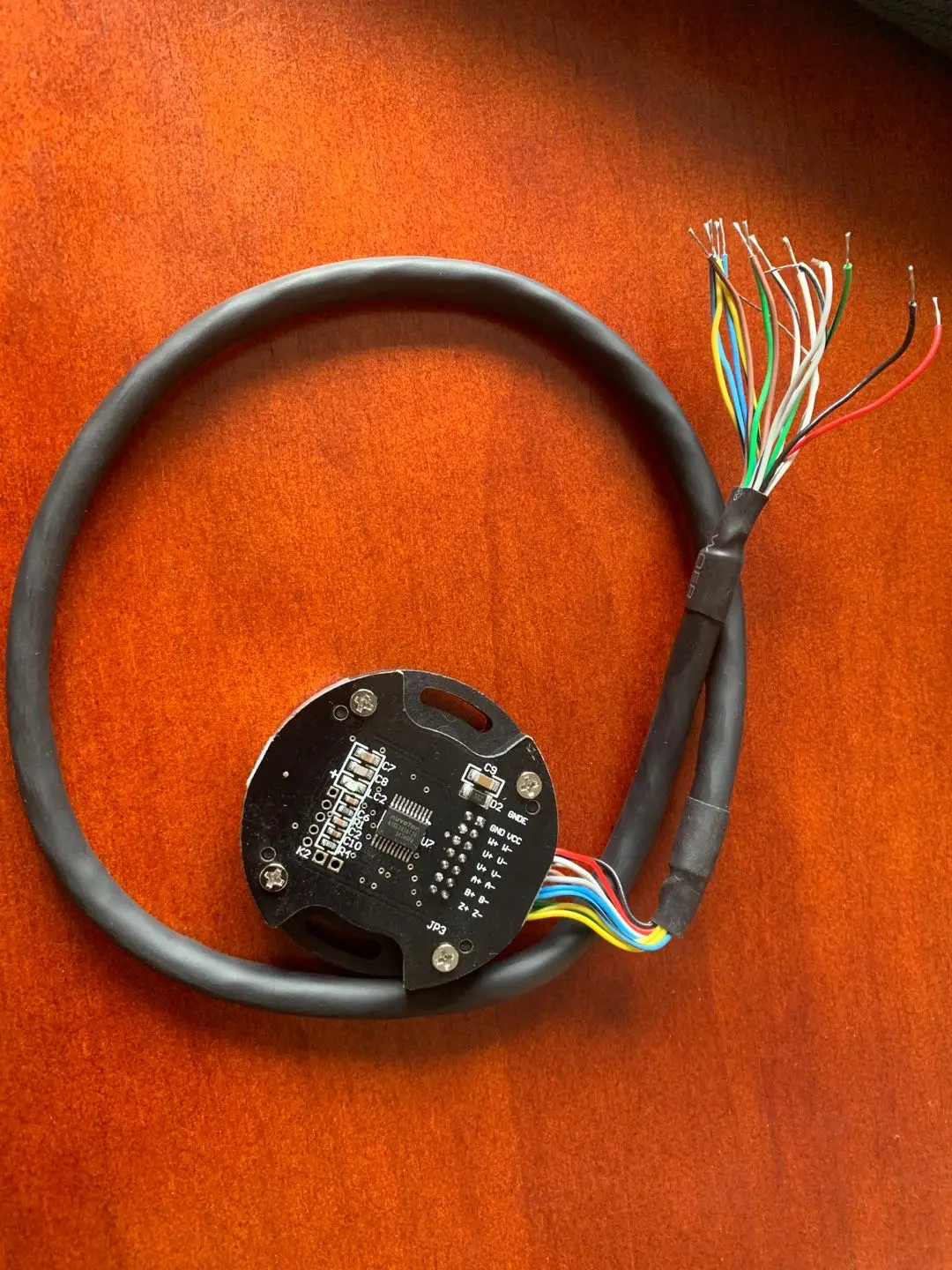

Тип 1: 14-жильный, экранирующий сердечник провода, 4-полярный сигнал UVW

Тип 2: 14-жильный, экранирующий сердечник провода, 5-полярный сигнал UVW

Тип 3: 8-ядерный, экранирующий сердечник провода, 4-полярный Тип сигнала UVW 4: 8-ядерный, экранирующий сердечник провода, 5-полярный сигнал UVW

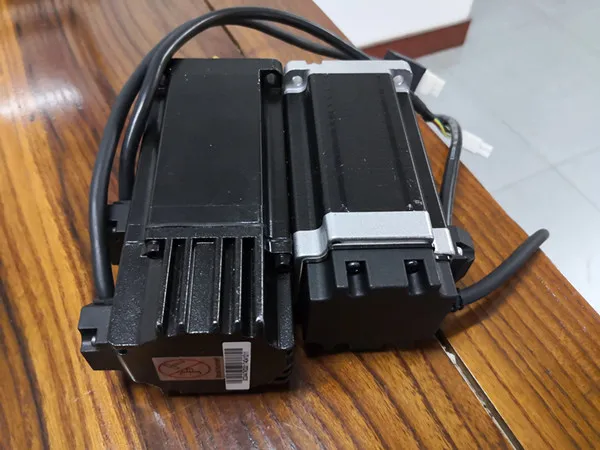

Отзывы двигателя для сервопривода переменного и постоянного тока и ступенчатого замкнутого контура

■ Замена инкрементного фотоэлектрического энкодера

■ Подходит для ультратонкого дизайна, высота всей машины не выше 15 мм

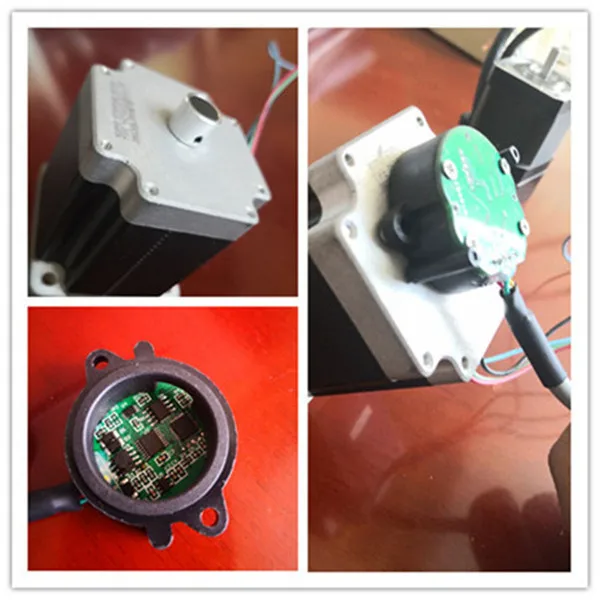

■ Компактный кодировщик двигателя с полым валом, идеальная система обратной связи для сервопривода переменного тока, сервопривода постоянного тока и замкнутого контура шагового двигателя.

■ Инкрементный с магнитным сигналом столба счетчика,

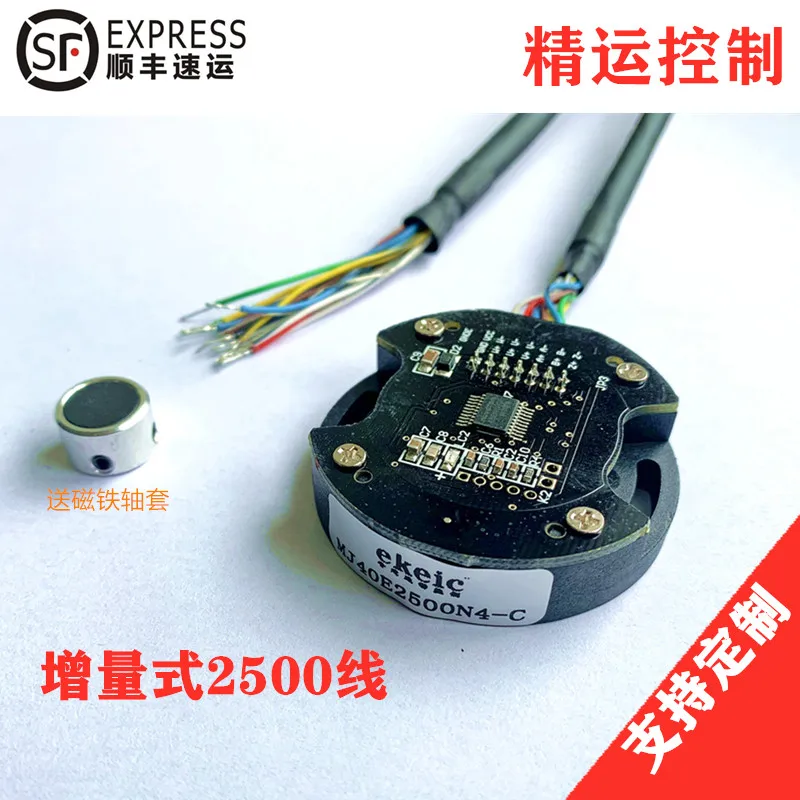

■ Раздельная конструкция, простота установки, мгновенная регулировка нуля

■ Частотная характеристика до 300 кГц

■ Стандартная рабочая температура 0…+ 100 °C

Кодировщик MJ40E2500N4-C оснащен высокопроизводительной и недорогой системой обратной связи двигателя, которая может применяться в системе обратной связи шаговых и серводвигателей. Ультратонкая конструкция значительно уменьшает размер двигателя, упрощает установку и позволяет увеличить Допуски на вал двигателя и осевое движение Бесконтактное вращение может работать в течение длительного времени в сверхвысокой скорости, особенно подходит для чрезвычайно суровых условий Отличная конструкция позволяет внутренним устройствам нормально работать при высокой температуре окружающей среды Подключаемая конструкция, удобная установка и отладка, надежная работа. Внедрение передовой технологии магнитоэлектрического преобразования, чтобы сделать всю машину более стабильной и долговечной

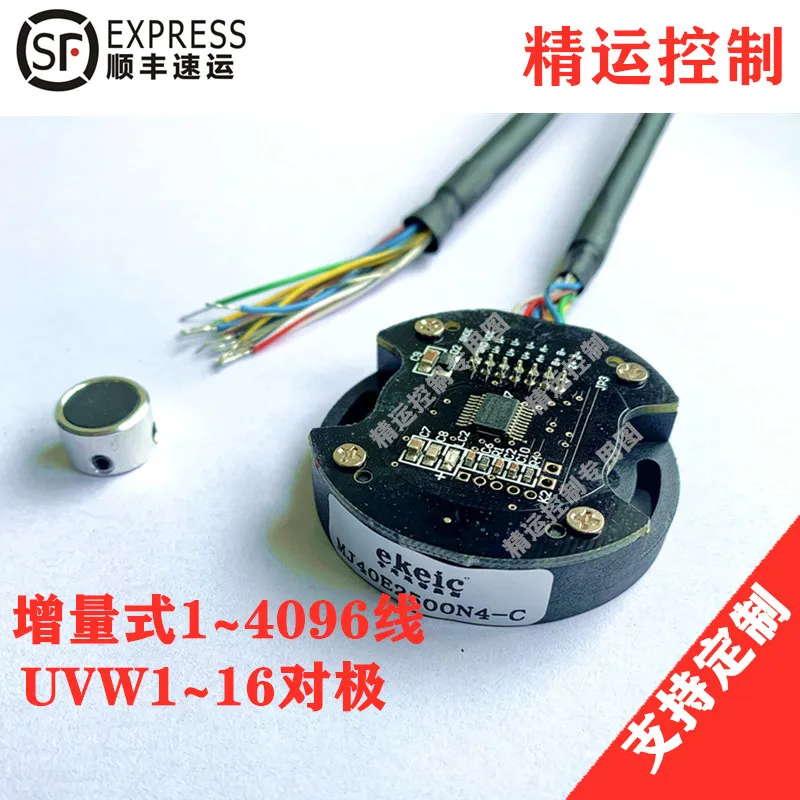

Индивидуальные варианты: 1-4096 линия ABZ является дополнительной, и 1-16 пар сигналов UVW с магнитным полюсом являются дополнительными Технические параметры: Подходит для двигателей: 42, 57, 60, 86, 110 и т. д. установка заднего выходного вала Интерфейс сигнала: 14 выходных линий: 5 В, GND, A + A-B + B-Z + Z-U + U-V + V-W + W- Максимальное разрешение: стандартные 2500 линий (1-4096 линий можно настроить по запросу) Напряжение источника питания: постоянный ток 5 В ± 10% (SELV) Выходной вал двигателя: вертикальный глухой вал или полый вал Диаметр вала: D = 6 мм или D = 8 мм прямой вал или по заказу клиента Допуск вала: GBH7 Осевое биение соединительного вала: ± 1 мм Радиальное биение соединительного вала: ± 0,8 мм макс. (включая вертикальность вала) Внешний диаметр корпуса энкодера: 40 мм (с крышкой) Высота корпуса энкодера: 13,5 мм Максимальная скорость: (частота/ppr)× 60, или 10000 мин.-1, в зависимости от того, что меньше Уровень защиты: IP51 (кабель должен быть установлен вниз) Рабочая температура: 0...+ 100 °C Температура хранения: -40...+ 100 °C Амортизация: 2000 м/с2 (6 мс) Гашение вибрации: 50 м/с2 (5...2 000 Гц) Материал магнитного сиденья: алюминиевый сплав Материал корпуса: ПВХ + ПЭ (стекловолокно) Материал магнитной стали: магнитный материал Вес: 26 г Тип (без шнура)
