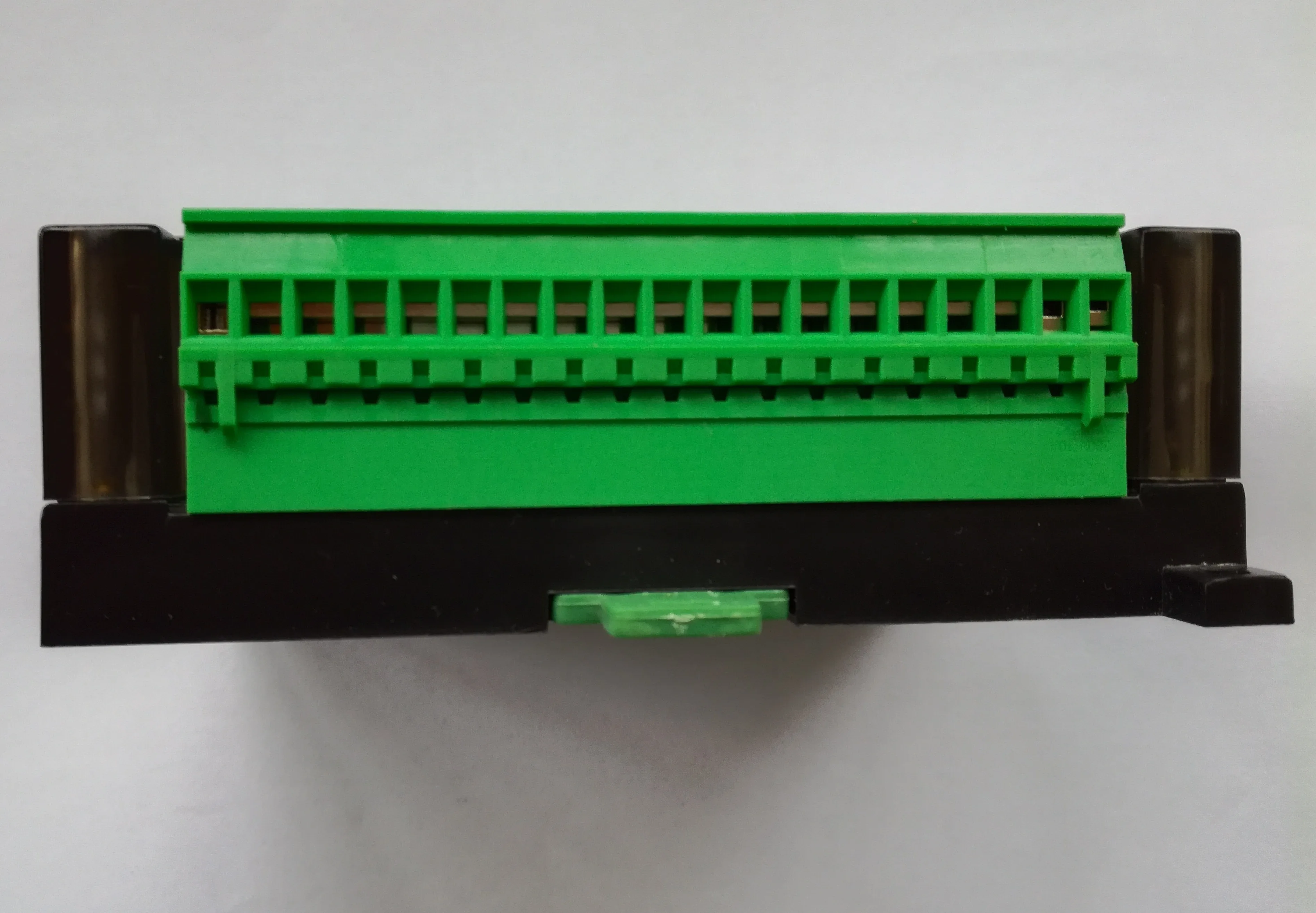

16DI/16RO 16-канальный цифровой изолированный вход и реле выход RS485 модуль MODBUS с

16DI/16RO 16-канальный цифровой изолированный вход и реле выход RS485 модуль MODBUS с

16DI/16RO 16-канальный цифровой изолированный Вход и 16-канальный реле изолированный Выход RS485 MODBUS модуль с отключение сети защиты

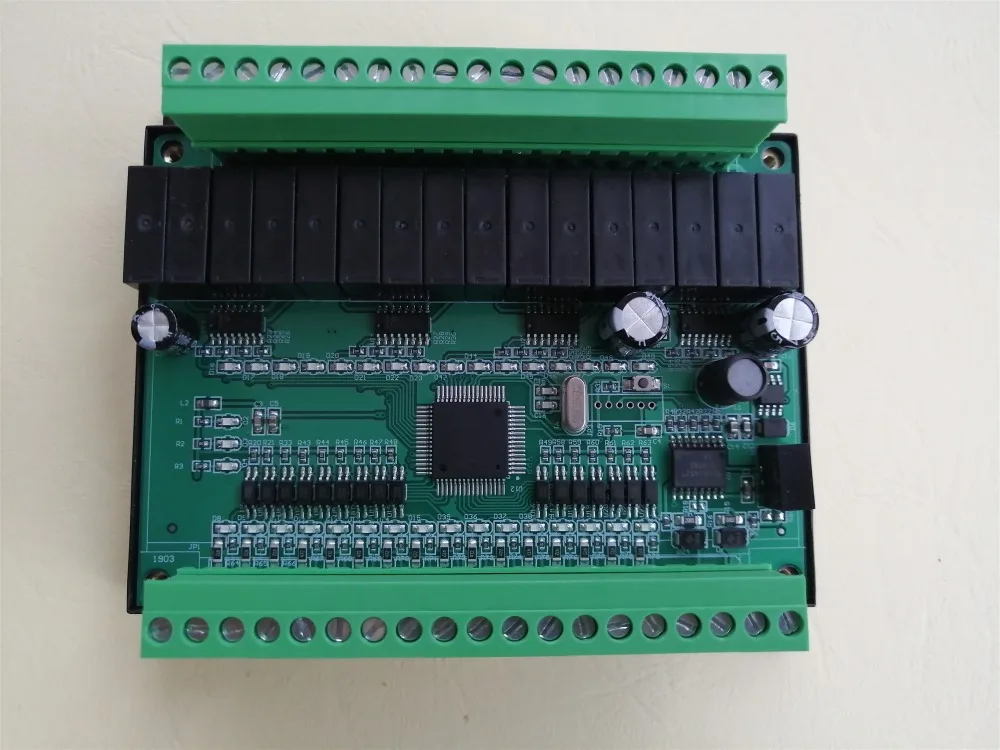

1. Обзор продукта

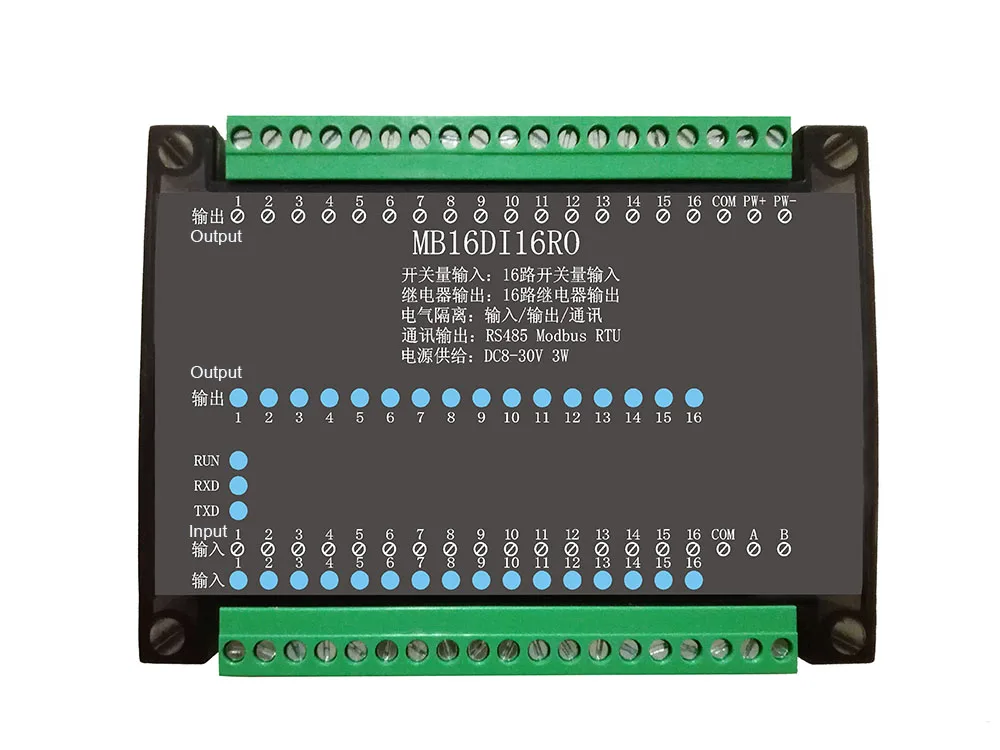

В MBSL16DI16RO модуль 16-канальный цифровой изолированный входной сигнал и 16-канальный реле изолированный выход модуль, который выводится через единичный RS485 интерфейсом.

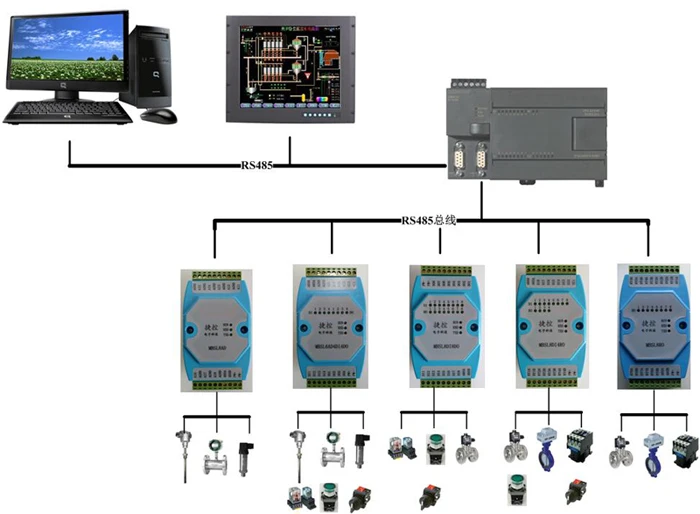

1) модуль принимает RS485 MODBUS RTU стандартную связь, его можно связать с программным обеспечением конфигурации главного компьютера, PLC, промышленным сенсорным экраном и т. д. и с индикатором состояния связи.

2) модуль соответствует стандартам промышленного класса. Контроль сигнала, источник питания, RS485 коммуникационные электрические сигналы изолированы друг от друга.

3) схема связи модуля принимает молниезащиту, защиту от помех и защиту полярности питания.

4) Интерфейс выхода сигнала связи RS485 обеспечивает двойную защиту от перенапряжения и перегрузки по току.

5) Этот модуль оставляет за собой функцию защиты от отключения выхода. Когда рабочая станция модуля обнаруживает, что основная станция не отправляет данные за установленные сроки, она автоматически перезагружает выход для защиты безопасности полевого устройства. (Эта функция по умолчанию недоступна и может быть установлена по)

6) Формат связи этого модуля может быть установлен программным обеспечением.

2. Основные технические параметры

Товар

Параметр

Вход/выход сигнала

1) Вход канал: 16-канальный цифровой Вход s

2) Выход канал: 16-канальный реле Выход s

3) Грузоподъемность: резистивная нагрузка 5А/канал

Выход связи

1. Протокол связи: MODBUS-RTU

2. Тип интерфейса: Изолированная связь RS485, выходной интерфейс имеет сверх-напряжение и перегрузки по току двойной защиты.

3. Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps

4. Контрольная цифра: Нет проверки, даже проверки, нечетная проверка

5. Метод настройки: адрес модуля, скорость передачи данных и паритет могут быть установлены программным обеспечением

6. Расстояние связи: @ 9600bps 1200 метров

Размер модуля и метод установки

1. Способ установки: Используйте стандартный din-рейку для установки или использования винта для установки модуля

2. Размеры: 125 × 90 × 43 мм

Рабочая среда

Температура: -10 ~ + 60 ℃

Влажность: от 35% до 85% (без конденсации)

Рабочая мощность

1. Напряжение источника питания: DC24V источник питания. Этот модуль разработан с защитой от полярности

2. Потребляемая мощность: менее 5 Вт

3. Определение интерфейса

Название терминала

Объяснение

Название терминала

Объяснение

PW +

Положительный Вход внешнего источника питания

485A

RS485 сигнал A +

PW-

Отрицательный терминал внешнего ввода питания

485B

Сигнал RS485 B-

DI1

Цифровой входной канал 1

DO1

Цифровой выходной канал 1

DI2

Цифровой входной канал 2

DO2

Цифровой выходной канал 2

DI3

Цифровой входной канал 3

DO3

Цифровой выходной канал 3

DI4

Цифровой входной канал 4

DO4

Цифровой выходной канал 4

DI5

Цифровой входной канал 5

DO5

Цифровой выходной канал 5

DI6

Цифровой входной канал 6

DO6

Цифровой выходной канал 6

DI7

Цифровой входной канал 7

DO7

Цифровой выходной канал 7

DI8

Цифровой входной канал 8

DO8

Цифровой выходной канал 8

DI9

Цифровой входной канал 9

DO9

Цифровой выходной канал 9

DI10

Цифровой входной канал 10

D10

Цифровой выходной канал 10

DI11

Цифровой входной канал 11

D11

Цифровой выходной канал 11

DI12

Цифровой входной канал 12

D12

Цифровой выходной канал 12

DI13

Цифровой входной канал 13

D13

Цифровой выходной канал 13

DI14

Цифровой входной канал 14

D14

Цифровой выходной канал 14

DI15

Цифровой входной канал 15

D15

Цифровой выходной канал 15

DI16

Цифровой входной канал 16

D16

Цифровой выходной канал 16

COM

Общий вход

COM

Выход общий

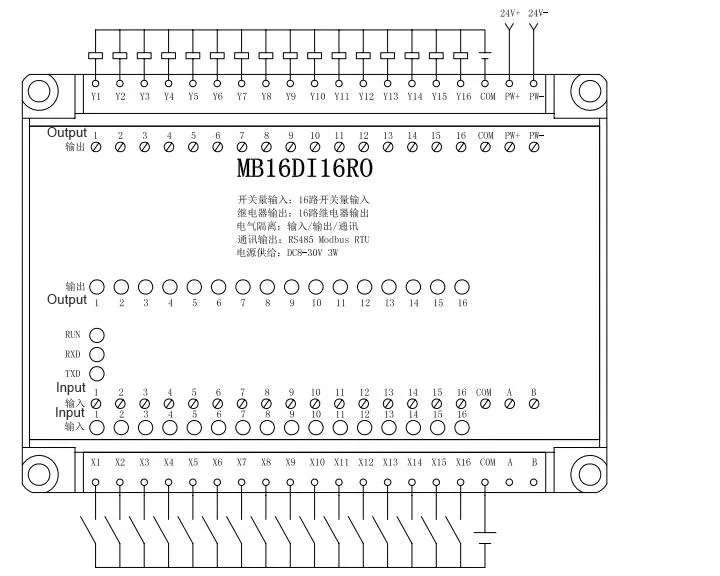

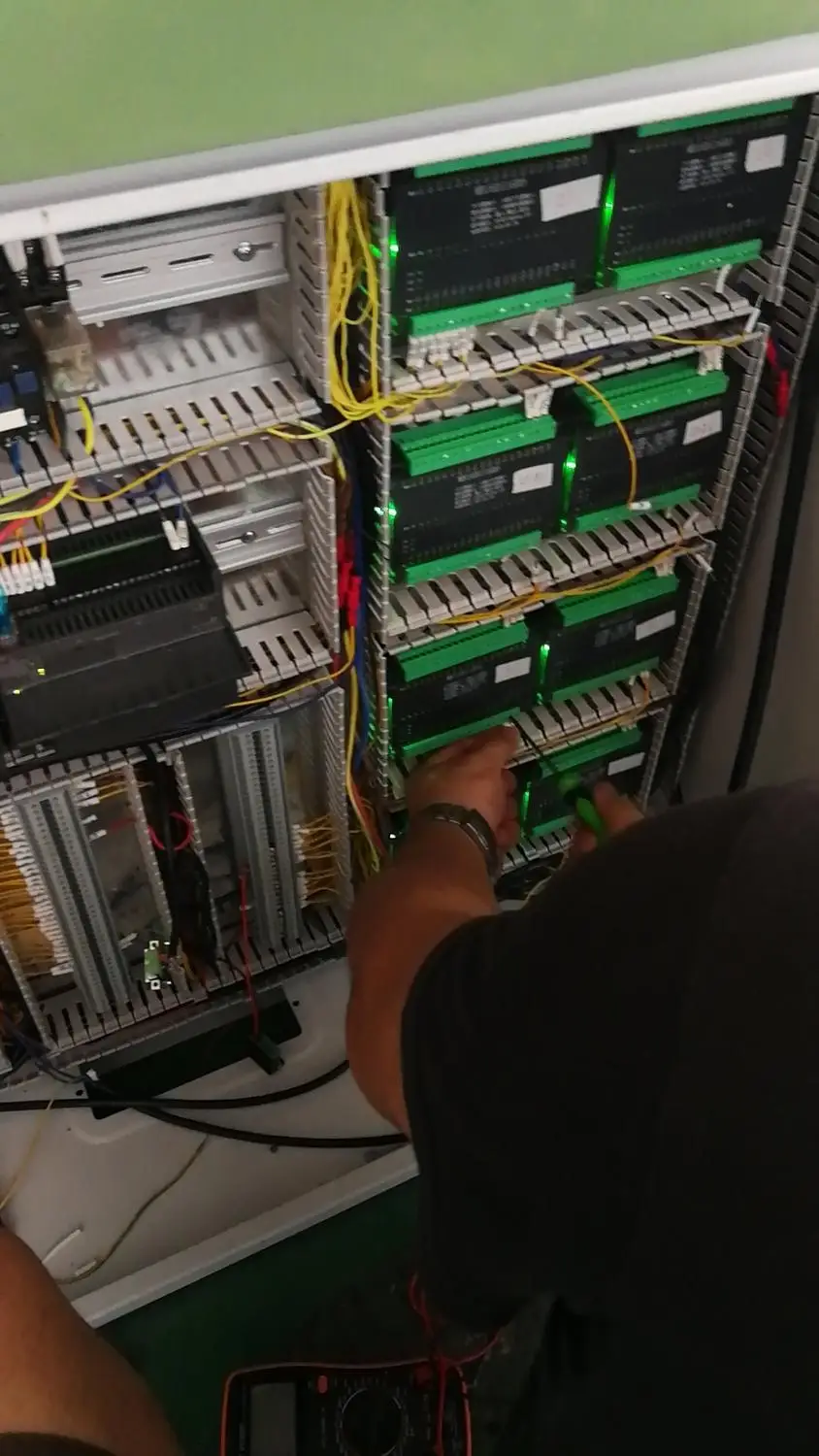

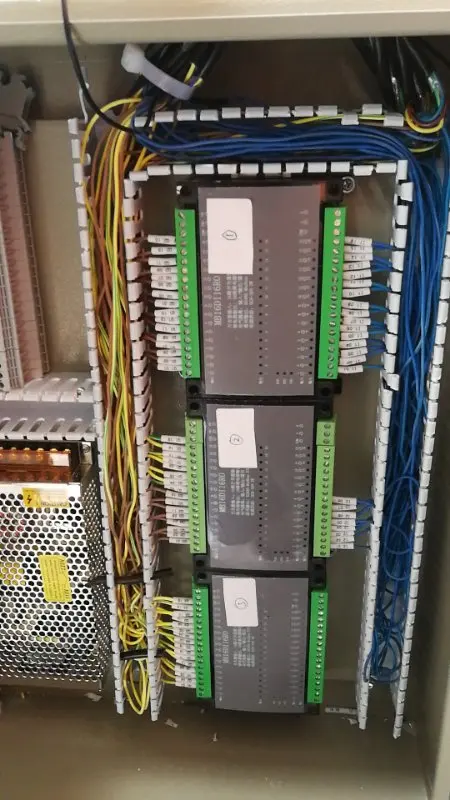

Схема проводки 4 модуля

5 инструкции по общению

1) Описание параметров связи (Заводская стоимость): 9600,N,8,1

Описание регистра Modbus и протокола связи

1 код функции MODBUS и диапазон адресов, поддерживаемый модулем

Коды функций MODBUS, поддерживаемые модулем

Тип регистра

Диапазон адресов

Функциональный код

Описание функционального кода

Операционная система

Выход катушки регистра

00001-000016

0x01H

Чтение нескольких регистров катушек

Прочитайте значение одного или нескольких регистров катушек

0x05H

Запись катушки

Запись значения регистра катушки

0x0FH

Напишите один или несколько регистров катушек

Напишите значение одного или нескольких регистров катушек

Холдинг-Регистратор

40001-40016

0x03H

Чтение нескольких регистраторов

Прочитайте значение одного или нескольких холдинговых регистров

0x 06H

Запись единого холдинга

Запись данных в журнал хранения

0x 10H

Запись нескольких регистраторов

Напишите одну или несколько данных для регистрации

Входное цифровое количество

10001-100016

0x02H

Чтение входного дискретного

Дискретный входной регистр

2 описание определения регистра
1) Запись катушки на выходе (код функции: 0x01H, 0x05H, 0x0FH)

Адрес

Параметр

Длина

Чтение/запись

Мин

Макс.

Описание

00001

DO1

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 1

00002

DO2

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 2

00003

DO3

1.

Чтение/запись

0

1.

Состояние цифрового выходного Бит 3

00004

DO4

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 4

00005

DO5

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 5

00006

DO6

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 6

00007

DO7

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 7

00008

DO8

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 8

00009

DO9

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 9

000010

DO10

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 10

000011

DO11

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 11

000012

DO12

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 12

000013

DO13

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 13

000014

DO14

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит 14

000015

DO15

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит-15

000016

DO16

1.

Чтение/запись

0

1.

Состояние цифрового выходного бит-16

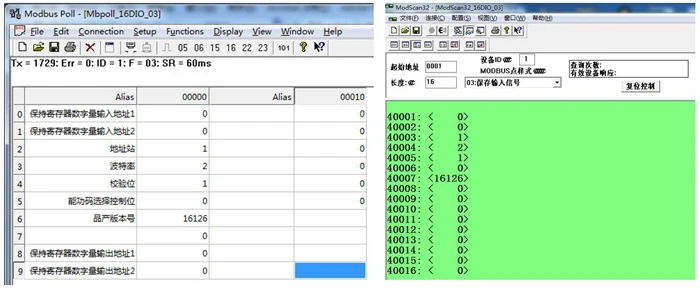

2) ведение регистров (функциональные коды: 0x03H, 0x06H, 0x10H)

Адрес

Параметр

Длина

Чтение/запись

Мин

Макс.

Описание

40001

DI(1 ~ 8)

2.

Чтение

0

0xff

Прочитать статус 8 бит цифровой вход

40002

DI(9 ~ 16)

2.

Чтение

0

0xff

Прочитать статус 8 бит цифровой вход

40003

Адрес устройства

2.

Чтение/запись

1.

247

1 (по умолчанию)

40004

Скорость передачи данных

2.

Чтение/запись

1.

5

1(4800)

2(9600) по умолчанию

3(19200) 4(38400)

5(57600)

6(115200)

40005

Контрольная цифра

2.

Чтение/запись

1.

3.

1 (без проверки) по умолчанию

2 (нечетная проверка)

3 (даже проверьте)

40006

Настройка времени для защиты от отключения сети

2.

Чтение/запись

1.

2000

Если установить> = 1800, функция защиты от отключения сети будет отменена.

Диапазон 0-1799S-это время защиты от отключения сети, сброс выхода за пределы этого диапазона

40007

Версия продукта

2.

Чтение

0

--

Год + месяц + день

40009

DO(1 ~ 8)

2.

Чтение/запись

0

0xff

Напишите 8 бит Цифровой состояние выхода

400010

DO(9 ~ 16)

2.

Чтение/запись

0

0xff

Напишите 8 бит Цифровой состояние выхода

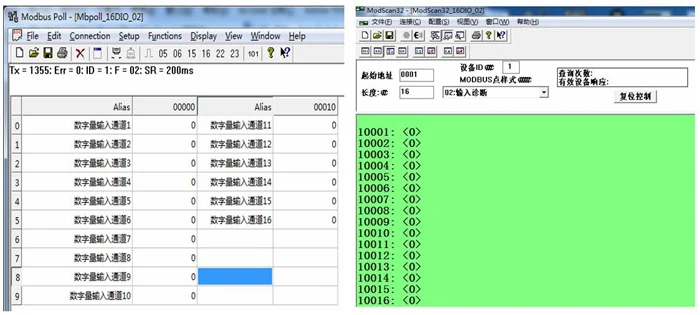

3) дискретный входной регистр (код функции: 0x02H)

Адрес

Параметр

Длина

Чтение/запись

Мин

Макс.

Описание

10001

DI1

1.

Чтение

0

1.

Состояние цифрового входного бит 1

10002

DI2

1.

Чтение

0

1.

Состояние цифрового входного бит 2

10003

DI3

1.

Чтение

0

1.

Состояние цифрового ввода bit3

10004

DI4

1.

Чтение

0

1.

Состояние цифрового ввода bit4

10005

DI5

1.

Чтение

0

1.

Состояние цифрового ввода bit5

10006

DI6

1.

Чтение

0

1.

Состояние цифрового ввода bit6

10007

DI7

1.

Чтение

0

1.

Состояние цифрового ввода bit7

10008

DI8

1.

Чтение

0

1.

Состояние цифрового ввода bit8

10009

DI9

1.

Чтение

0

1.

Состояние цифрового ввода bit9

100010

DI10

1.

Чтение

0

1.

Состояние цифрового ввода bit10

100011

DI11

1.

Чтение

0

1.

Состояние цифрового ввода bit11

100012

DI12

1.

Чтение

0

1.

Состояние цифрового ввода bit12

100013

DI13

1.

Чтение

0

1.

Состояние цифрового ввода bit13

100014

DI14

1.

Чтение

0

1.

Состояние цифрового входного бит 14

100015

DI15

1.

Чтение

0

1.

Состояние цифрового ввода bit15

100016

DI16

1.

Чтение

0

1.

Состояние цифрового ввода bit16

Список доставки:

1 X 16DI16RO модуль
