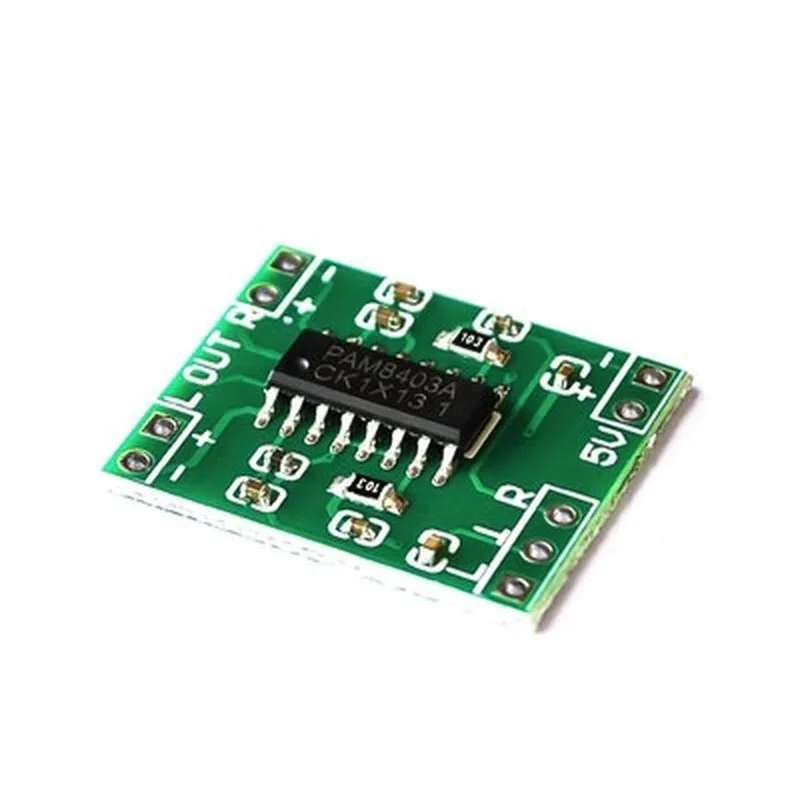

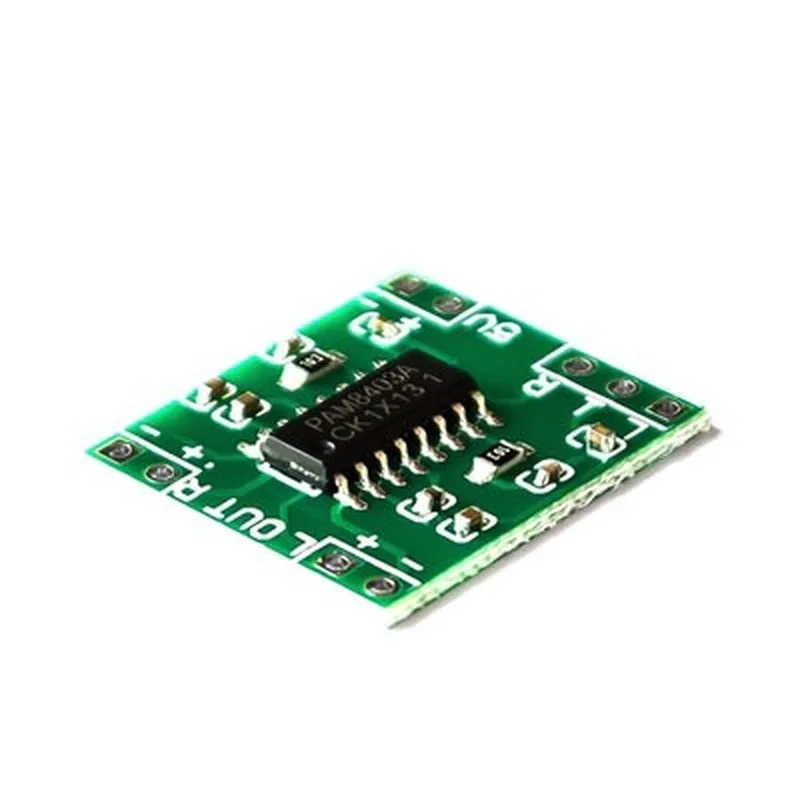

Панель усилителя PAM8403 панель уполномоченных в D 2x3 Вт ультраминиатюрная плата

Панель усилителя PAM8403 панель уполномоченных в D 2x3 Вт ультраминиатюрная плата

Введение продукта: Pam8403 Mini Class D цифровая плата усилителя
1. Рабочая Напряжение: 2,5 V-5,5 V. Примечание: Питание Напряжение не должна превышать 5,5 V, и положительный и отрицательный Питание не должен быть отменен.
2. Соответствие динамиков: 4-8 евро, рекомендуется: 4 евро; Мощность динамиков: 2-8 Вт.
3. Вы можете использовать usb-порт компьютера, источник питания 5 В, или использовать мобильный телефон, зарядное устройство, usb-порт 5 В, вы также можете использовать источник питания литиевой батареи.
4. При условии, и он имеет высокую эффективность 90%, 4Ω нагрузки и 5V Питание, 3 Вт (левый канал) + 3 Вт (правый канал) Выход мощность могут быть предоставлены. Эффективность усилителя мощности класса A, класса B и другого усилителя мощности составляет всего около 30%, а усилитель мощности класса D высоко оценен в текущей тенденции зеленого цвета.
5. Усилитель мощности класса D обладает чрезвычайно высокой эффективностью и не влияет на качество звука из-за повышения температуры. Более того, не нужно добавлять теплоотвод и занимает небольшой объем.

Применение:
ЖК-дисплей ТВ, монитор
Тетрадь компьютер
В Портативный Динамик
Портативный dvd-плеер, игровая консоль
Мобильный телефон/телефон без рук

2. Меры предосторожности при использовании:
Сначала Включите динамик, а затем включите питание, иначе легко повредить чип;
Так как цифровой регулятор громкости в модуле имеет большое усиление, не позволяйте входу аудиосигнала быть слишком большим, чтобы сигнал производил предел резания.

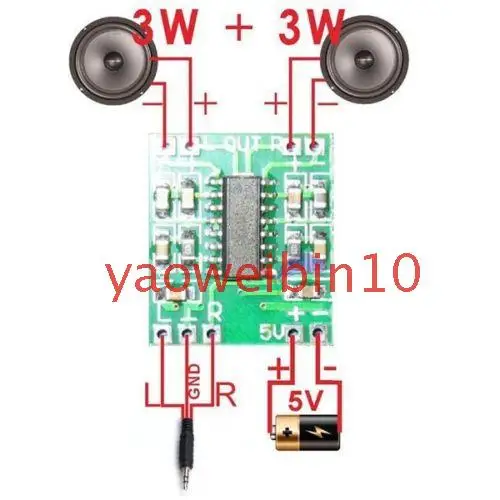

3. Схема подключения:
