Описание товара

Описание
4-полосный модуль реле Bluetooth 12 В содержит 4 канала релейного модуля 12 В/10 А и SPP-C модуль последовательного подчиненного Bluetooth, который может использоваться для управления переключением реле путем отправки команд через приложение мобильный телефон.
Особенности:
1. Встроенный высокопроизводительный MCU и SPP-C Bluetooth 2,1 slave модуль;
2. Предоставляем голубое функциональное приложение для управления зубным реле;
3. Расстояние управления: 10 м (пустая среда);
4. Рабочее напряжение: DC12V;
5, бортовое реле постоянного тока 4 12 В, 10 А/250 В переменного тока 10 а/30 в, которое может непрерывно тянуть 100 000 раз, с защитой от диода, короткое время отклика;
6, с 4 оптопары изоляции, сильная способность анти-помех;
7, встроенный индикатор состояния Bluetooth и индикатор реле;
8, защищены UART интерфейс отладки и MCU интерфейс загрузки программы.
Объяснение:
Размер платы: 62,7*63,2 мм
Описание функции платы:
1. Встроенные ресурсы:
IN +, IN-: 12 В вход питания;
TX, RX: Серийный порт UART;
5 В, GND, SWIM, NRST: порт для загрузки программы микроконтроллера.
Светодиодный D2/D3/D4/D5 (красный светильник): релейный светильник
Светодиодный D1 (синий светильник): индикатор состояния Bluetooth, описанный ниже:
(1) медленное мигание означает ожидание подключения к мобильный телефон;
(2) Когда он всегда включен, это означает успех и установить соединение с мобильный телефон.
2 колпачка для джемпера: Пожалуйста, подключите правый конец (ie RX с RX1 и TX с TX1) при нормальном использовании. Если вы хотите использовать модуль последовательного порта USB в TTL для отладки SPP-C модуля, вставьте его в Левый конец (в противном случае могут быть помехи).
COM1: открытый конец;
NC1: обычно закрыто, реле короткое замыкание с COM1 до закрытия реле, и оно является пустым после всасывания;
NO1: обычно открывается, реле пустое, прежде чем всасываться, и коротко до COM1 после сосания.
Ком2: открытый конец;
NC2: обычно закрывается, реле замыкается на COM2 до закрытия реле, и оно остается пустым после всасывания.
NO2: обычно открывается, реле подвешивается перед закрытием, и замыкается до COM2 после натяжения.
Ком3: Общественный
NC3: обычно закрывается, реле замыкается до COM3 до закрытия реле, и оно остается пустым после всасывания.
NO3: обычно открывается, реле приостановлено до всасывания, и коротко до COM3 после захвата.
COM4: открытый конец;
NC4: Нормально закрытый, короткое замыкание с COM4 до закрытия реле, а затем он свободен после всасывания.
NO4: обычно открывается, реле пустое, прежде чем оно высохнет, и оно короткое замыкание с COM4 после вытягивания.

Инструкции по реле управления (шестигранный шестигранник):
Откройте первое реле: A0 01 01 A2
Выключите первое реле: A0 01 00 A1
Откройте первое реле: A0 02 01 A3
Выключите первое реле: A0 02 00 A2
Откройте третье реле: A0 03 01 A4
Выключите третье реле: A0 03 00 A3
Откройте четвертое реле: A0 04 01 A5
Выключите четвертое реле: A0 04 00 A4

1, подключен к источнику питания: модуль в + и в-соответственно подключен к положительному и отрицательному источнику питания 12 В
2. Используйте 4 реле управления приложением
Есть 2 варианта приложения: одно-специальное приложение для Bluetooth реле, разработанное Alsay Electronics, а другое-универсальное приложение, загруженное на Android APP Mall.

Посылка включает в себя:

1X 12В/10А 4-канальный Bluetooth релейный модуль мобильное приложение переключатель дистанционного управления

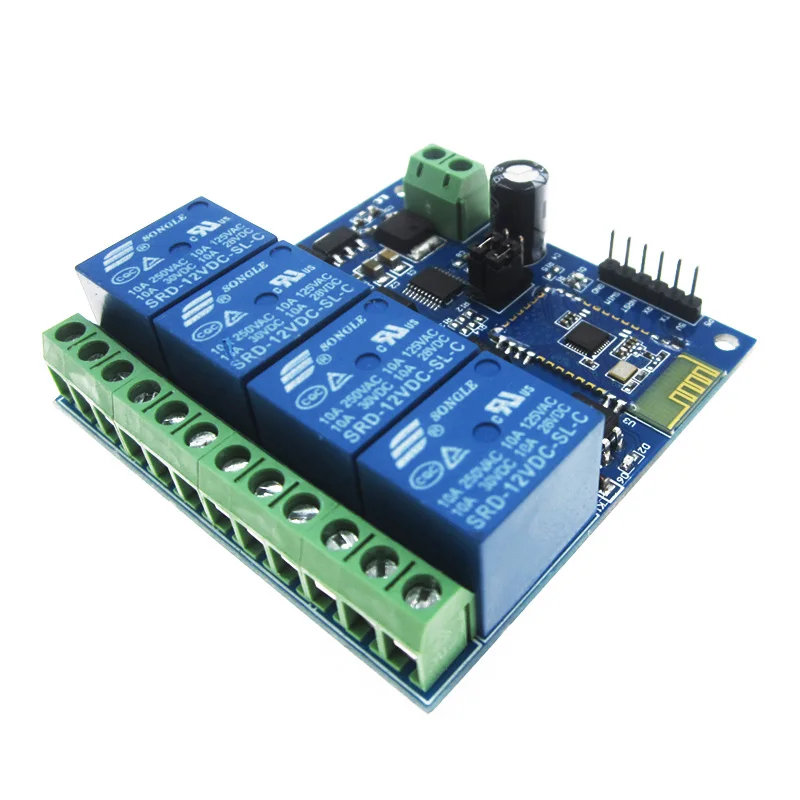

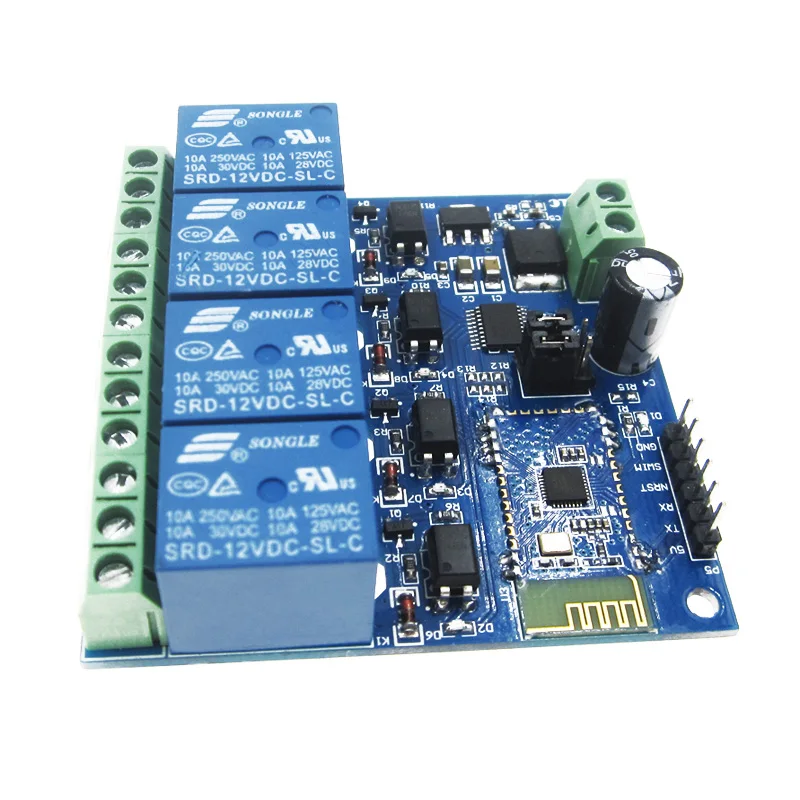

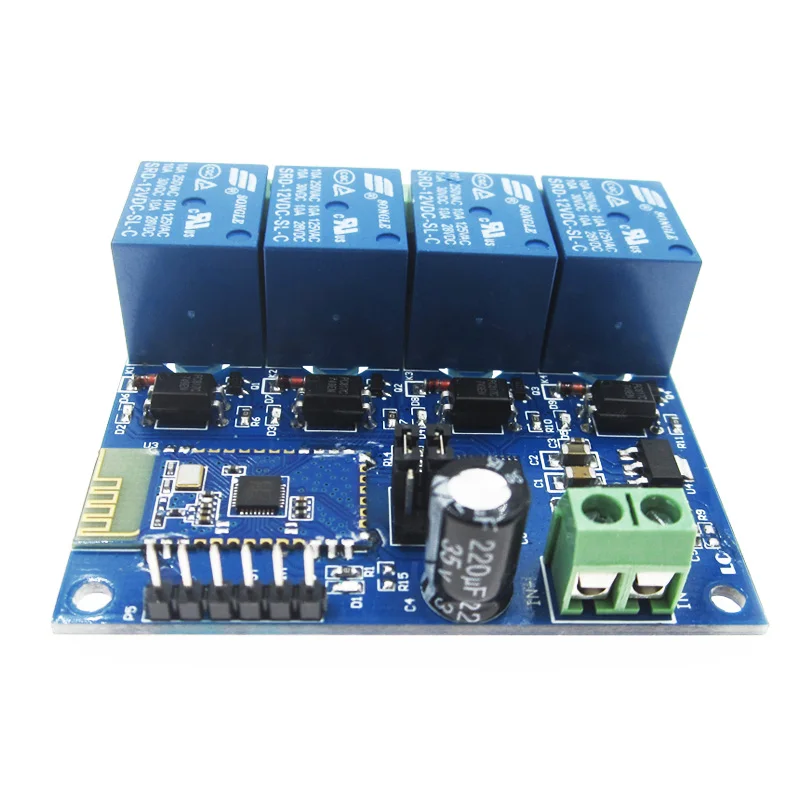

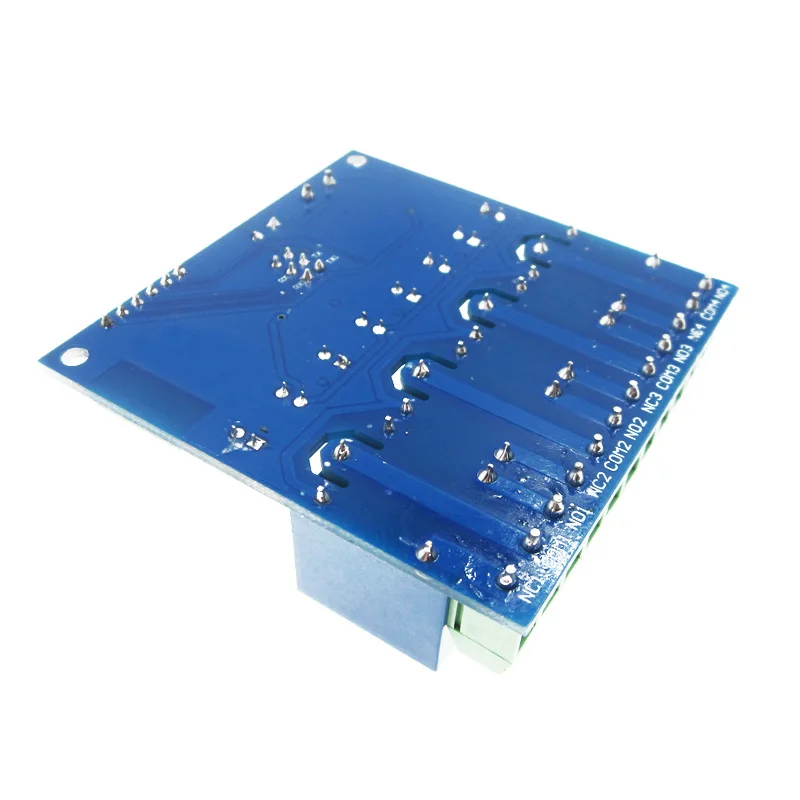

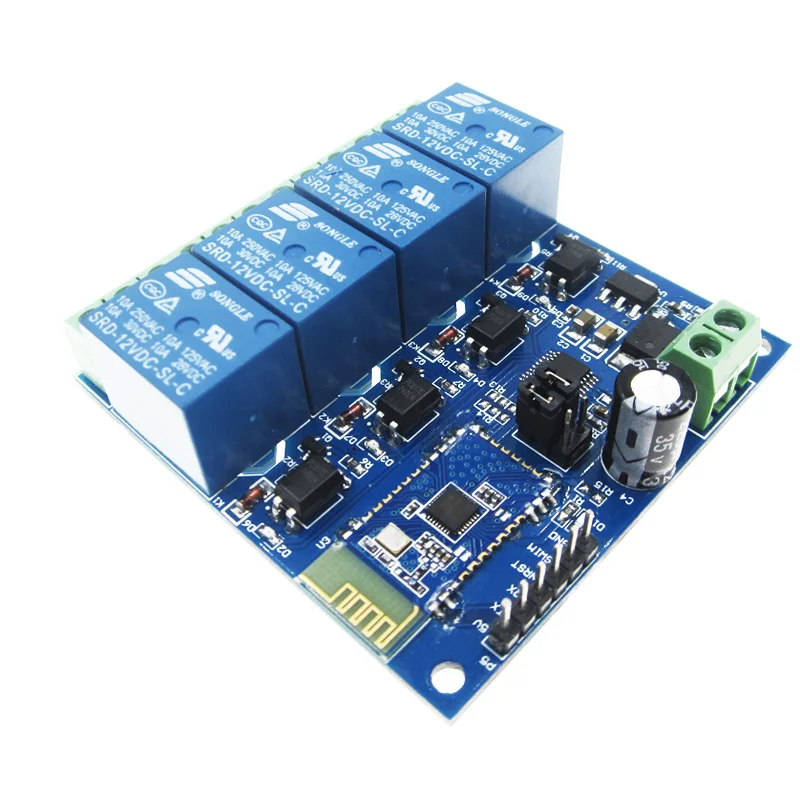

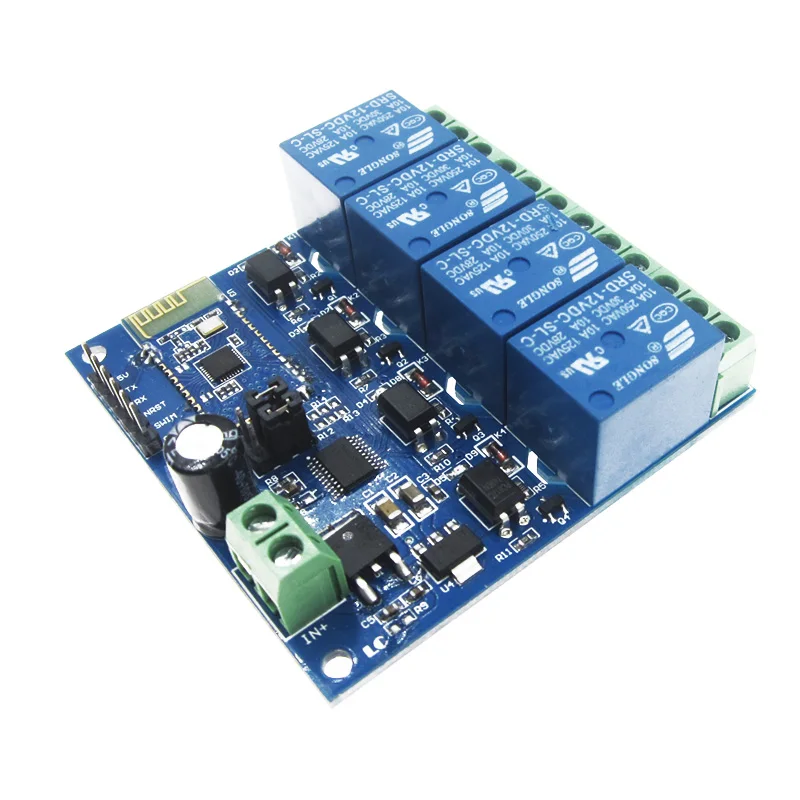

Фотографии товара
