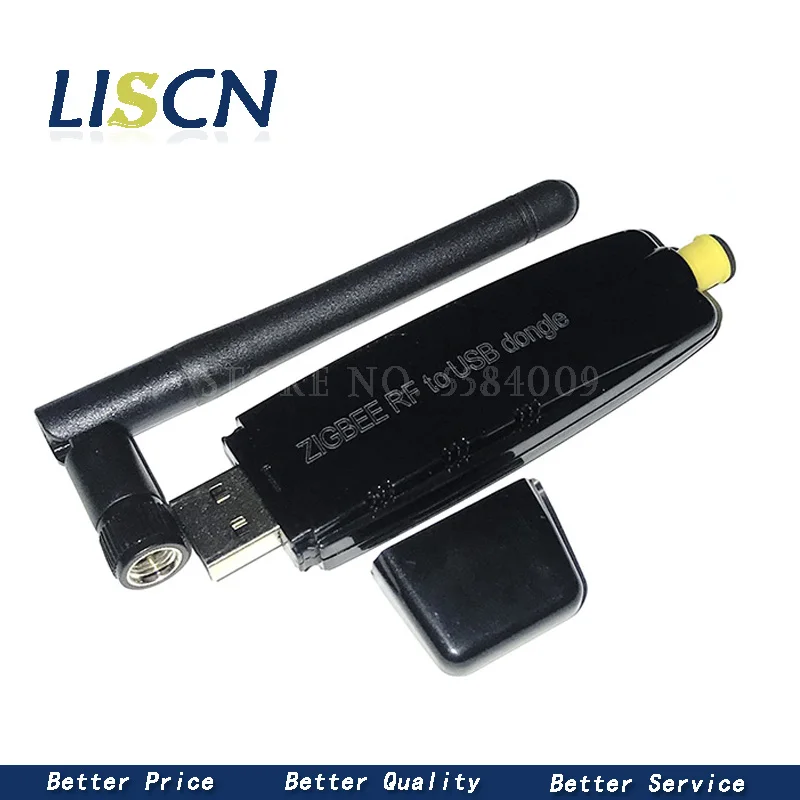

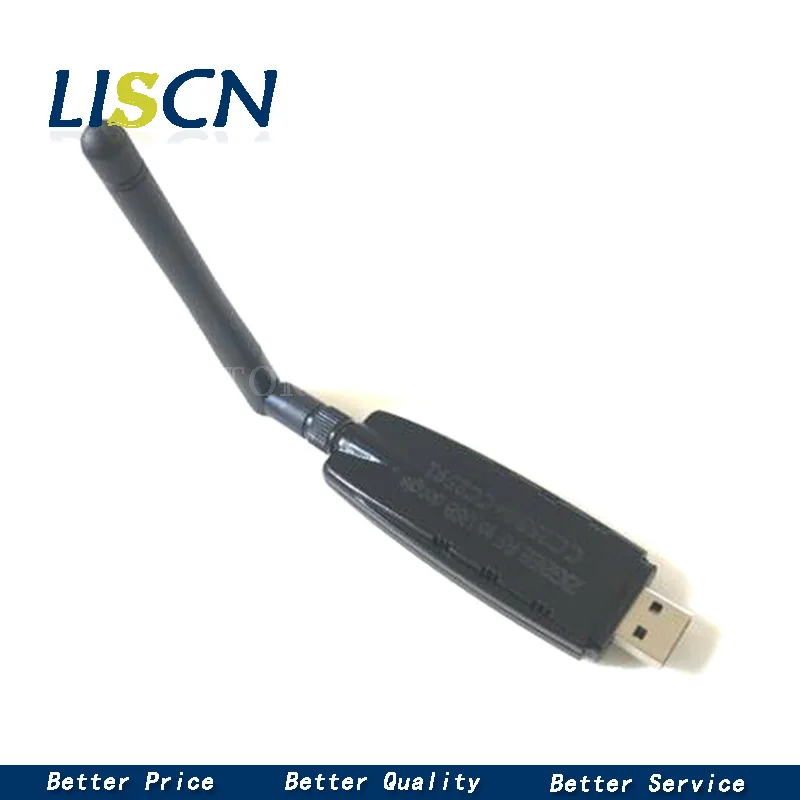

RF к USB (CC2530 CC2591) переключатель прозрачное серийное оборудование передачи данных |

RF к USB (CC2530 CC2591) переключатель прозрачное серийное оборудование передачи данных |

Модель: GB-RFTOUSB

GB-RFTO серия беспроводного оборудования передачи данных усиленный модуль интегрирует соответствующий протокол Стандартный радиочастотный приемопередатчик и микропроцессор, который имеет Расстояние связи, сильные возможности защиты от помех, гибкие сети и другие преимущества и особенности; может обеспечить прозрачную передачу данных между устройствами многоточечными и многоточечными; Может образовывать сетчатый Тип звездной и сетчатой сетевой структуры.

GB-RFTO Серия оборудования для беспроводной передачи данных Серийный RS232, прозрачная передача USB, WIFI, чистые данные, в дополнение к достижениям общих возможностей передачи данных, но также для сетевой связи между несколькими точками.

GB-RFTO оборудование беспроводной передачи данных в центр координатора, роутеров и конечных узлов, эти три устройства с различными сетевыми функциями, центральный координатор является центральным узлом сети, спонсирующая организация отвечает за функции сети, обслуживания сети и управления; Релейный маршрутизатор отвечает за пересылку узлов терминалов данных только для передачи и получения узла данных. Координаторы центра, роутеры и конечные узлы этих трех типов устройств в аппаратной конфигурации точно такие же, просто различные параметры устройства.

1,Модуль Особенности

Описание основной функции:Со стороныПреобразование между интерфейсом USB и беспроводным через беспроводной Групповая сетевая коммуникация;

Беспроводной мощный:С функцией ретрансляционной маршрутизации;

Связь расстояние:Максимальная дальность передачи до 2000 метров;

Способность защиты от помех:2,4G DSSS технология распространения спектра;

Серийный гибкое применение:Прозрачный режим передачи или формат инструкции, максимальная скорость передачи 115200;

Гибкий режим передачи сигнала:Выбор режима передачи или адреса назначения;

Гибкий узел типа:Центральный Узел, узлы маршрутизации, терминальные узлы могут быть произвольно установлены;

Сетевые способность:Звездная сеть, сеть деревьев, сеть цепей, сеть сеток;

Больше мощности сети:16-канальный разных типов, 65535 Network может быть набор

2,Интерфейс Описание

Нет.

Класс

Описание продукта:

1

USB1

Интерфейс USB и ПКUSBПодключен

2

J1

Программирования и отладки

3

A1

Интерфейс антенны модуля для отправки и получения данных удаленно при необходимости для подключения внешней антенны

3,Электрические/эксплуатационных характеристик

Проект

Описание продукта:

Поддерживаемые операционные системы

Поддержка Windows 98SE/2000/XP/vista/сервер 2003/win7

Поддержка Mac OS-X/OS-9

Поддержка для linux

USB интерфейс клиента протокол

Соответствие спецификации USB version2.0

USB физический интерфейс

USB A -type male

Питание

Питание от USB, нет внешнего источника питания

Операционной Температура

-40 ~ + 85

Влажность

0 ~ 95% без конденсации

Рабочая частота

2,4G ISM полоса Глобальный Бесплатная доставка по всему миру

Модуляции

DSSS спектр прямого распространения последовательности

Передача Мощность

19dbm

Серийный скорость передачи данных

Может быть установлен от 1200 до 115200

Режим передачи

Отправка трансляции или адреса назначения

Топологии сети

Звезда, дерево, цепь, сетка

Максимальный ток

160mA

Подключение антенны

Клеевая присоска антенна, присоска антенна, питатель + клеевая присоска антенна, стекловолоконная антенна

4,Модуль Применение

Дистанционное автоматическое считывание счетчика AMR система

Еда безопасности система отслеживания

Беспроводная система управления уличный светильник

Современные Сельскохозяйственные теплицы системы

Умный дом, умный дом

RFID передача данных

Инструменты для сбора и передачи данных

Беспроводной датчик передача данных

Система позиционирования подземного персонала

(1)Мастер модуль:GB2530

(2) серийный чип RF-USB: CP2102

(3) Антенна:Антенна с обратной полярностью 2,4G

(4) порт программирования: 2,0 мм Шаг используется для женщин

6,Порт программирования (J1) описание

P2_2----- Функция отладки pin DC

P2_1----- Функция отладки pin DD

GND ------ источник питания, источник питания отрицательный

Положительный вход источника питания VDD -----

REST_N ---- сброс pin, активный низкий

Интерфейс для отладки, программирования, загрузки программ, Packet Sniffer, smartrfactio7

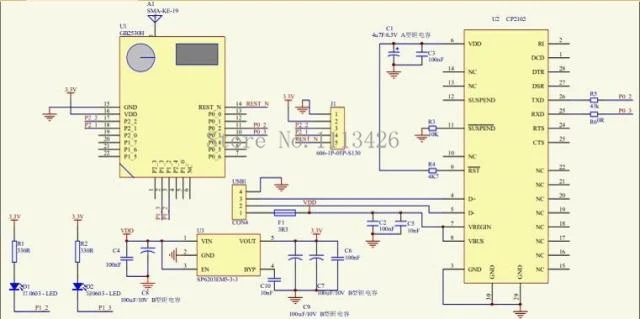

7,GB-RFTOUSB схемы

Тест3Конечные точки, а именно расстояние1,9Км2,7Км3,9Км:

1,В расстояние1,9Км, интенсивность сигнала-60DB,200Тесты10Время, процент успеха при закрытии посылка100%, Нет потери пакета и ошибки пакета;

2,В расстояние2,7Км, интенсивность сигнала-65DB,200Тесты10Время, процент успеха при закрытии посылка100%, Нет потери пакета и ошибки пакета;

3Расстояние3,9Км, интенсивность сигнала-70DB,200Тесты10Время, скорость потери пакета0.2%Или меньше, в соответствии с1%Потеря лицензии
